সাঁজোয়া ফাইবার কেবল কি? গঠন, প্রকার, এবং অ্যাপ্লিকেশন

সাঁজোয়া ফাইবার অপটিক কেবল হল নিয়মিত ফাইবার যার একটি ধাতব স্তর-ইস্পাত বা অ্যালুমিনিয়াম-কোর চারপাশে আবৃত থাকে। এটি জিনিসগুলিকে চূর্ণ করা, চিবানো বা অন্যথায় আপনার তারকে ধ্বংস করা বন্ধ করে। ডাটা সেন্টার, ক্যাম্পাস রান, ফ্যাক্টরি, যেকোনো জায়গায় রুট হয়ে যায় রুক্ষ।

আপনি যদি ইতিমধ্যে মৌলিক বিষয়গুলি জানেন এবং সঠিক ধরনটি বেছে নিতে চান তবে তুলনা সারণিতে চলে যান। অন্যথায়, এই কেবলগুলিকে কীভাবে একত্রিত করা হয় এবং যেখানে প্রতিটি প্রকার অর্থবোধক হয় তা এখানে।

কিভাবে সাঁজোয়া ফাইবার কেবল নির্মিত হয়

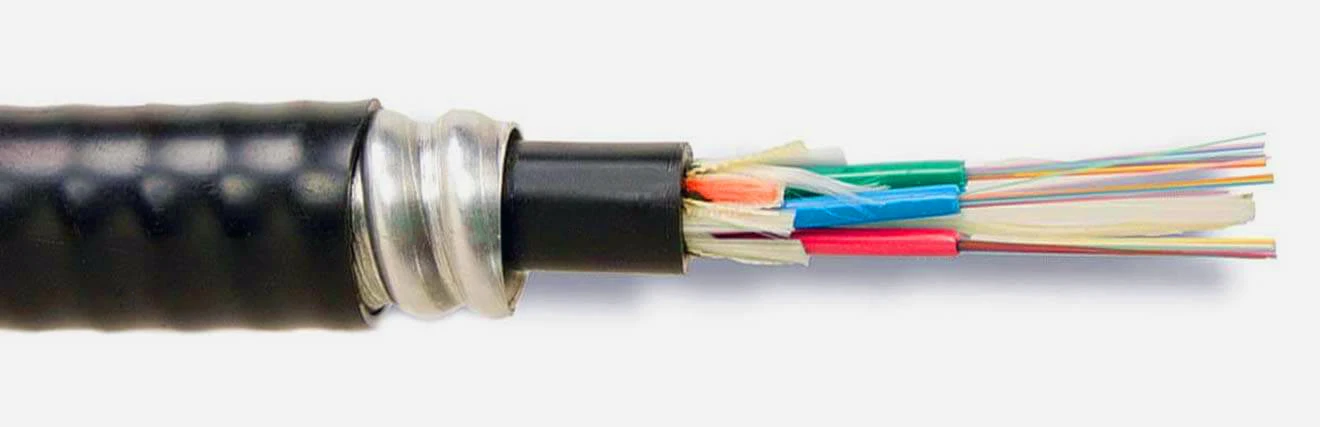

বাইরে থেকে শুরু করুন এবং ভিতরে কাজ করুন। বাইরের জ্যাকেট হল আউটডোর তারের জন্য পলিথিন, ভিতরের জন্য PVC বা LSZH। এর নীচে টানের সময় প্রসার্য শক্তির জন্য অ্যারামিড সুতার একটি স্তর থাকে। তারপর বর্ম। বর্মের ভিতরে, ফাইবারগুলি প্রয়োগের উপর নির্ভর করে আঁট-বাফার টিউব বা আলগা টিউবে থাকে।

এর বেশিরভাগই অন্য কোনো ফাইবার ক্যাবলের মতো। লোকেরা যে অংশটি চকচকে করার প্রবণতা দেখায় তা হল আর্মারের ধরন এবং বাফার নির্মাণের মধ্যে সম্পর্ক, কারণ এটি প্রভাবিত করে যে আপনি কীভাবে সাইটে তারের শেষ করেন। ইনডোর সাঁজোয়া তারগুলি টাইট-বাফারযুক্ত ফাইবার ব্যবহার করে 900µm প্রতি স্ট্র্যান্ডে-আপনি রাখতে পারেনসংযোগকারীতাদের উপর ডান এবং সম্পূর্ণরূপে furcation এড়িয়ে যান, যা চমৎকার. বাইরের সাঁজোয়া তারগুলি ঢিলেঢালা-টিউব নির্মাণ, জেলে ভাসমান ফাইবার বা শুষ্ক-বড় টিউবের ভিতরে উপাদানগুলিকে ব্লক করে। এটি তাপমাত্রার পরিবর্তনগুলিকে আরও ভালভাবে পরিচালনা করে (আপনাকে সাধারণত -40 ডিগ্রিতে রেট দেওয়া হয়), তবে সংযোগ করার আগে আপনাকে ফুর্কেট করতে হবে এবং এটি একটি অতিরিক্ত পদক্ষেপ যা কেউ 7 AM এ মাঠে করতে পছন্দ করে না।

আপনি দৌড়াচ্ছেন কিনাএকক-মোড বা মাল্টিমোডবর্ম থেকে সম্পূর্ণ আলাদা প্রশ্ন। দূরত্ব এবং ব্যান্ডউইথের জন্য একক-মোড, ছোট লিঙ্কগুলির জন্য মাল্টিমোড৷ বর্ম অপটিক্যাল কর্মক্ষমতা স্পর্শ না.

অ্যালুমিনিয়াম ইন্টারলক বনাম ঢেউতোলা ইস্পাত: আপনার কোন আর্মার টাইপ দরকার?

উত্তর আমেরিকায় গৃহমধ্যস্থ কাজের জন্য, অ্যালুমিনিয়াম ইন্টারলক প্রাধান্য পায়। ডেটা সেন্টার, হাসপাতাল আইটি ক্লোজেট, সরকারি ভবন, বিশ্ববিদ্যালয়ের রাইজার-এটি সর্বত্র রয়েছে৷ হেলিকাল র‍্যাপ প্রতিটি বাঁককে রেসলিং ম্যাচে পরিণত না করেই ট্রে এবং জে-হুকের মধ্য দিয়ে যাওয়ার জন্য কেবলটিকে যথেষ্ট ফ্লেক্স দেয়।

এখানে যে জিনিসটি সম্পর্কে যথেষ্ট কথা বলা যায় না: অ্যালুমিনিয়াম ইন্টারলক অনেকগুলি ইনডোর রানে নালী দূর করতে পারে। স্বাভাবিক দুই-ধাপে-কন্ডুইট ইনস্টল করার পরিবর্তে, তারপরে তারের টানুন-আপনি শুধু মইয়ের র‌্যাক বরাবর বা সরাসরি খোলা সিলিং দিয়ে সাঁজোয়া তারের চালান। 30 বা 40 রান সহ একটি বিল্ডিংয়ে, এটি সময়সূচীর বাইরের দিন, ঘন্টা নয়। এটি প্লেনাম এবং রাইজার রেটিংও বহন করে, যা গুরুত্বপূর্ণ কারণ এই রানগুলির অনেকগুলি বায়ু- হ্যান্ডলিং স্পেসের মধ্য দিয়ে যায়৷

কিন্তু অ্যালুমিনিয়াম ইন্টারলক সত্যিই ইঁদুর-প্রমাণ নয়। সে বিষয়ে আমাদের পরিষ্কার হওয়া দরকার। হেলিকাল র‍্যাপগুলি ওভারল্যাপ করে, তবে যথেষ্ট ফাঁক রয়েছে যা একটি নির্ধারিত কাঠবিড়ালি বা ইঁদুর চিবিয়ে নেবে। আমি পরবর্তী অবস্থা দেখেছি। যদি সাইটের একটি নথিভুক্ত ইঁদুরের ইতিহাস থাকে, তাহলে এটি সম্পর্কে চিন্তাও করবেন না-সরাসরি ঢেউতোলা ইস্পাতে যান৷

ঢেউতোলা ইস্পাত টেপ শূন্য ফাঁক সহ একটি সিল করা নল গঠন করে। আপনি সরাসরি-কবরের দৌড়, বিল্ডিং এবং শিল্প সাইটগুলির মধ্যে নালী স্থাপনের জন্য-রিফাইনারি, খনি, উত্পাদনের মেঝে-যেখানে আপনি রাসায়নিক, কম্পন এবং ফর্কলিফ্ট নিয়ে কাজ করছেন তার জন্য এটিই চান৷ কেবলটি ভারী এবং শক্ত, যা এটিকে আঁটসাঁট ইনডোর রাউটিং এর জন্য একটি ব্যথা করে তোলে, তবে ভূগর্ভস্থ বা একটি তারের ট্রুতে যা কিছু যায় আসে না। ঢেউতোলা আপনাকে একটি শালীন আর্দ্রতা বাধা দেয়, যার একটি অংশ কেন এটি ভিজা মাটিতেও কবর দেওয়ার জন্য কাজ করে সবসময় আলাদা অভ্যন্তরীণ যন্ত্রের প্রয়োজন ছাড়াই।

সত্যিই চরম জিনিসের জন্য-সাবমেরিন অবতরণ, নদী পারাপারের জন্য-বিশেষ ইস্পাত তারের আর্মার এবং ব্রেইড আর্মার ভেরিয়েন্ট রয়েছে যা টেপ আর্মারের চেয়ে অনেক বেশি টেনসিল লোডের জন্য তৈরি করা হয়। কিন্তু এটি একটি ভিন্ন কথোপকথন.

ইনডোর, আউটডোর, এবং ইনডোর/আউটডোর কেবল

অভ্যন্তরীণ সাঁজোয়া তারের: টাইট-বাফার ফাইবার, ইন্টারলকিং অ্যালুমিনিয়াম আর্মার, শিখা-প্রতিরোধী জ্যাকেট। আউটডোর: আলগা-টিউব ফাইবার, ঢেউতোলা ইস্পাত, জল-ব্লকিং যৌগ। যথেষ্ট সহজ.

ক্যাম্পাসের প্রকল্পগুলিতে যেটি আরও বেশি করে দেখানো হচ্ছে তা হল ইনডোর/আউটডোর-রেটেড সাঁজোয়া তারের৷ পিচ হল আপনি বাইরের ডাক্ট এন্ট্রি থেকে একটি একক কেবল চালান, বিল্ডিং পেনিট্রেশনের মাধ্যমে, রাইজারের উপরে, টেলিকম রুমে-বিল্ডিং এন্ট্রি পয়েন্টে কোনও স্প্লাইস নেই৷ এটি প্রতি ট্রানজিশনে একটি কম স্প্লাইস ঘের, প্লাস এর পিছনে সমস্ত শ্রম। 10 বা 15টি বিল্ডিং সহ একটি ক্যাম্পাসের জন্য, এটি দ্রুত যোগ করে। এই তারগুলি সাধারণত একটি LSZH বা রাইজার জ্যাকেট এবং অ্যালুমিনিয়াম ইন্টারলক আর্মারের সাথে আলগা-টিউব ফাইবারকে একত্রিত করে।

কেন অতিরিক্ত খরচ নিয়ে বিরক্ত?

সাঁজোয়া তারের সমতুল্য নিরস্ত্র তারের চেয়ে 20 থেকে 40 শতাংশ বেশি চলে, তাই আপনার একটি কারণ প্রয়োজন।

ইঁদুর। যে কারণ, এবং এটা এমনকি কাছাকাছি না. একটি নিরস্ত্র ক্যাম্পাসে দৌড়ানোর মাধ্যমে একটি চিবানোর অর্থ হল একটি জরুরী ট্রাক রোল, একটি স্প্লাইস টেক, নতুন হার্ডওয়্যার, এবং যত ঘন্টা বা দিনের ডাউনটাইম আপনি এই সমস্ত কিছু একত্রিত হওয়ার জন্য অপেক্ষা করেন। এই একক মেরামতের বিল প্রায় সর্বদাই তার থেকে বেশি যা আপনি পুরো তারের রুটকে আর্মার্ডে আপগ্রেড করতে ব্যয় করেছেন। এত সুযোগ-সুবিধা কি এর মাধ্যমে একবার হয়েছে? তারা সাঁজোয়া তারের প্রতিটি স্পেক এগিয়ে যাচ্ছে লিখুন. ইউনিভার্সিটি ক্যাম্পাস, শহরতলির অফিস পার্ক, খোলা জমির সীমানায় যে কোনো কিছু যেখানে কাঠবিড়ালি, গোফার বা ইঁদুর সক্রিয় থাকে। নিশ্চিত ইঁদুর পথের জন্য ঢেউতোলা ইস্পাত। অ্যালুমিনিয়াম ইন্টারলক যেখানে ইঁদুর সম্ভব কিন্তু এখনও নিজেদের প্রমাণ করেনি।

দ্বিতীয় কারণ: উচ্চ-ট্রাফিক ইনডোর এলাকা। গুদামের সিলিং, ফ্যাক্টরি মেজানাইন, খুচরা বিক্রেতা-বাড়ির-ব্যাক৷ অ্যালুমিনিয়াম ইন্টারলক এটি কভার করে।

তৃতীয়: সরাসরি দাফন। আপনি খালি তারের মাটিতে রাখতে পারেন না এবং এটি বেঁচে থাকার আশা করতে পারেন।

সমাপ্তি: পূর্ব-সমাপ্ত বা ক্ষেত্র-সমাপ্ত৷

পূর্বে-সংযোগকারী সহ সাঁজোয়া তারের জাহাজগুলি ইতিমধ্যেই -এলসি এবং এসসিতে রয়েছেপ্যাচ কর্ড, ট্রাঙ্কের জন্য এমপিও/এমটিপি। কারখানার সমাপ্তি ধারাবাহিকভাবে 0.2 dB-এর নিচে সন্নিবেশের ক্ষতি করে এবং আপনি যখন একটি আর্মার স্ট্রিপের সাথে লড়াই করছেন তখন ক্ষেত্রটিতে এটি মেলে সৌভাগ্য। যদি আপনার রান পরিকল্পিত এবং পরিমাপ করা হয়, তাহলে অগ্রিম -সর্ম্পকিত হয়।

আপনি যখন সঠিক দৈর্ঘ্য পিন করতে পারবেন না তখন ফিল্ডের সমাপ্তি বোঝা যায়। আউটডোর ট্রেঞ্চিং, বিল্ডিং রেট্রোফিট, এমন যেকোন কিছু যেখানে আপনি সাইটে আসলে একবার রুট পরিবর্তন হতে পারে। আপনি বর্মের জন্য একটি ঘূর্ণমান তারের স্ট্রিপার চাইবেন। এবং মনে রাখবেন-মেটালিক আর্মার মানে এনইসি আর্টিকেল 770 অনুযায়ী বন্ধন এবং গ্রাউন্ডিং। এটি একটি অতিরিক্ত পদক্ষেপ যা নিরস্ত্র তারের সাথে বিদ্যমান নেই, এবং এটি একজন পরিদর্শক সম্পূর্ণভাবে পরীক্ষা করবেন।

নির্দিষ্ট কাজের জন্য তারের বাছাই

ডেটা সেন্টার ক্রস-কানেক্ট হয়OM3 বা OM4 মাল্টিমোড: প্রাক-অ্যালুমিনিয়াম ইন্টারলক ট্রাঙ্কস। দ্রুত ইনস্টল করুন, বাক্সের বাইরে অপটিক্যাল নম্বর পরিষ্কার করুন।

ভবনগুলির মধ্যে ক্যাম্পাসের মেরুদণ্ড: জেল-ভরা একক-মোড আলগা-টিউব ফাইবার সহ আউটডোর ঢেউতোলা ইস্পাত। এবং অনুগ্রহ করে, আপনার প্রয়োজনের চেয়ে বেশি ফাইবার গণনা করুন। তিন বছরের মধ্যে দ্বিতীয় তারের টানতে মূল অর্ডারে স্ট্র্যান্ড যুক্ত করার চেয়ে অনেক বেশি খরচ হয়। আমরা এমন প্রকল্পগুলি দেখেছি যেখানে গণনা দ্বিগুণ করা হয়ত তারের খরচে 15 শতাংশ যোগ করে তবে রাস্তার নিচে একটি সম্পূর্ণ দ্বিতীয় ইনস্টলেশন সংরক্ষণ করবে। দূরের প্রান্তে, একটি প্যাচ প্যানেলে সমাপ্ত করুন এবং এর সাথে সরঞ্জামের সাথে সংযোগ করুনসিমপ্লেক্স বা ডুপ্লেক্স প্যাচ কর্ড.

কোনো ভালো স্প্লাইস পয়েন্ট ছাড়াই আউটডোর থেকে ইনডোরে চলে: ইনডোর/আউটডোর-রেটেড সাঁজোয়া তারের। একটি কেবল, কোন ট্রানজিশন স্প্লাইস, ক্লিনার BOM।

প্রযোজ্য মান

IEC 60794 যান্ত্রিক এবং পরিবেশগত পরীক্ষা কভার করে। ITU-T G.652 একক-মোড ফাইবার স্পেসিক্স সংজ্ঞায়িত করে। উত্তর আমেরিকায় বাণিজ্যিক বিল্ডিং ক্যাবলিংয়ের জন্য, আপনি ANSI/TIA-568.3-ডি. GR-20-CORE (Telcordia) উদ্ভিদের বাইরের নির্ভরযোগ্যতা পরিচালনা করে। ফায়ার সেফটি রেটিংগুলি UL 1666 এবং NFPA 262 এর অধীনে পড়ে৷ পাথওয়ে-রাইজার, প্লেনাম, সাধারণ উদ্দেশ্যের জন্য ফায়ার রেটিং ভুল পান-এবং আপনি এটিকে ছিঁড়ে ফেলছেন৷ কেউই প্রকল্প পরিচালকের সাথে সেই কথোপকথন চায় না।

কয়েকটি ইনস্টলেশন নোট

সাঁজোয়া তারের বাঁক ব্যাসার্ধ বাইরের ব্যাসের 10 থেকে 20 গুণে বসে। এটি অতিক্রম করুন এবং আপনি স্থায়ীভাবে ফাইবারকে-কিঙ্ক করবেন৷ NEC 770 প্রতি উভয় প্রান্তে সর্বদা বন্ড এবং স্থল ধাতব বর্ম।

যখন আপনি ফিল্ড টার্মিনেশনের জন্য বর্ম খুলে ফেলছেন, তখন বাফার অ্যাক্সেসের জন্য প্রায় 10 থেকে 12 ইঞ্চি আর্মার-মুক্ত লেজ ছেড়ে দিন। এবং রোটারি স্ট্রিপার গভীরতার সাথে সহজে যান। নীচে 900µm বাফার আবরণ নিক এবং আপনি একটি সমস্যা পেয়েছেন যা পরীক্ষা না করা পর্যন্ত দেখাবে না-অথবা আরও খারাপ, ছয় মাস পর বিরতিহীন হিসাবে।

আরও একটি জিনিস লোকেরা ভুলে যায়: আপনি যদি বিদ্যমান নালী দিয়ে সাঁজোয়া তারের টানছেন, তাহলে ভরাট পরীক্ষা করুন। বর্ধিত বাইরের ব্যাস মানে একটি নালী যা আরামদায়কভাবে ফিট করে আনমার্ড তারের সাঁজোয়া সংস্করণের জন্য খুব টাইট হতে পারে। প্রথমে পরিমাপ করুন।
