একটি অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম (ODF) এবং একটি ফাইবার অপটিক প্যাচ প্যানেল উভয়ই হাউস অ্যাডাপ্টার, তারগুলি সংগঠিত করে এবং 19-ইঞ্চি র্যাকের ভিতরে মাউন্ট করে। বাইরে থেকে, তারা বিনিময়যোগ্য দেখায়। তারা না. প্রত্যেকে ফাইবার সংযোগের সম্পূর্ণ ভিন্ন ধাপ পরিচালনা করে এবং আপনার টপোলজিতে ভুল পয়েন্টে ভুল ডিভাইস ইনস্টল করার অর্থ সাধারণত পরে এটিকে ছিঁড়ে ফেলা হয়।
| ODF এবং প্যাচ প্যানেলের মধ্যে পার্থক্য কি? ফাইবার প্যাচ প্যানেল বনাম ODF: মূল পার্থক্য যদিও ফাইবার প্যাচ প্যানেল এবং ওডিএফ উভয়ই ফাইবার অপটিক নেটওয়ার্কের অবিচ্ছেদ্য উপাদান, কিছু মূল পার্থক্য রয়েছে: উদ্দেশ্য: ফাইবার প্যাচ প্যানেলগুলি প্রাথমিকভাবে ফাইবার অপটিক লাইন সংযোগ এবং পরিচালনার জন্য ব্যবহৃত হয়। বিপরীতভাবে, ODFs শুধুমাত্র সংযোগ এবং পরিচালনা করে না বরং মূল, অপটিক্যাল তারের পিগটেল, এবং লাইন সমন্বয় রক্ষা করে। ডিজাইন: প্যাচ প্যানেলগুলি সাধারণত ODF-এর তুলনায় সহজ হয়, এতে শুধুমাত্র প্যাচ প্যানেল এবং ফাইবার অপটিক অ্যাডাপ্টার থাকে। অন্যদিকে, ODF-এর মধ্যে প্যাচ প্যানেল, ফাইবার অপটিক অ্যাডাপ্টার এবং অন্যান্য উপাদান যেমন ফাইবার অপটিক ট্রান্সসিভার, ফাইবার অপটিক সুইচ, ফাইবার অপটিক অ্যাটেনুয়েটর ইত্যাদি অন্তর্ভুক্ত থাকতে পারে। ব্যবহার: ODFগুলি সাধারণত দীর্ঘ-দূরত্বের যোগাযোগ এবং বড়- নেটওয়ার্কগুলিতে ব্যবহৃত হয়, যখন প্যাচ প্যানেলগুলি স্থানীয় নেটওয়ার্ক এবং ডেটা কেন্দ্রগুলিতে বেশি ব্যবহৃত হয়৷ স্কেল: ODFগুলি সাধারণত আরও ফাইবার সংযোগগুলিকে মিটমাট করতে পারে, যা তাদেরকে বড়-নেটওয়ার্ক অবকাঠামোর জন্য আরও উপযুক্ত করে তোলে। সংক্ষেপে, ফাইবার প্যাচ প্যানেল এবং ওডিএফ উভয়ই ফাইবার সংযোগগুলি সংগঠিত এবং পরিচালনা করতে পরিবেশন করে, তবে তাদের নকশা, ব্যবহার এবং প্রয়োগের পরিস্থিতি আলাদা। এই ডিভাইসগুলির মধ্যে নির্বাচন করার সময়, এর উদ্দেশ্য, নেটওয়ার্ক স্কেল এবং নির্দিষ্ট নেটওয়ার্ক প্রয়োজনীয়তা বিবেচনা করুন। |
একটি অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম (ODF) ঠিক কী?

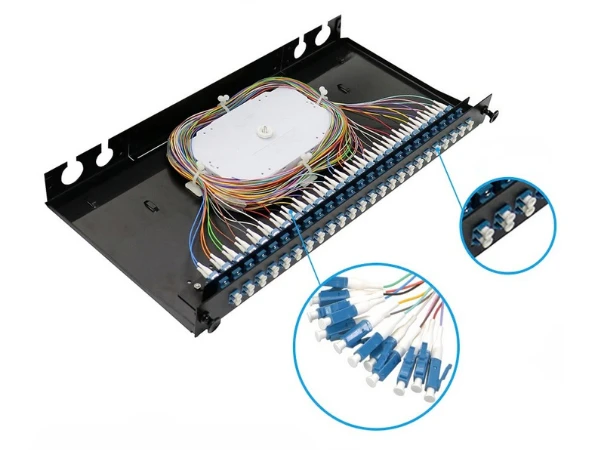

একটি ODF হল যেখানে বাইরের প্ল্যান্ট (OSP) ফাইবার অপটিক কেবলগুলি একটি সুবিধাতে প্রবেশ করে এবং অভ্যন্তরীণ বিতরণের জন্য সংগঠিত হয়। যখন একটি 288-ফাইবার সাঁজোয়া ট্রাঙ্ক কেবল রাস্তা থেকে আসে, এটি সরাসরি একটি সুইচে প্লাগ করে না। এটি ওডিএফ-এ প্রবেশ করে, যেখানে টেকনিশিয়ানরা বাইরের জ্যাকেট খুলে ফেলে, পৃথক পৃথক ফাইবার স্ট্র্যান্ড এবং ফিউশন-বিভক্ত করে একে একেফাইবার অপটিক বেণীযেটি অভ্যন্তরীণ বন্টন তারের সাথে ক্রস-সংযোগের জন্য একটি সংযোগকারী এন্ডপয়েন্ট (সাধারণত SC, LC, বা FC) প্রদান করে। অনেক FTTH স্থাপনায়, ODF-এ PLC স্প্লিটার মডিউলও রয়েছে যা একটি একক ফিডার ফাইবারকে একাধিক গ্রাহক শাখায় বিভক্ত করে সেই শাখাগুলি ফ্রেম ছেড়ে যাওয়ার আগে।
যে সমস্ত splicing কাজ একটি সুরক্ষিত পরিবেশ প্রয়োজন. ODF ধুলো, আর্দ্রতা, কম্পন এবং দুর্ঘটনাজনিত যোগাযোগ থেকে সূক্ষ্ম ফিউশন জয়েন্টগুলিকে রক্ষা করে, যখন স্প্লাইস ট্রে-আউট স্লাইড করে প্রতিটি স্প্লাইস পয়েন্টকে OTDR পরীক্ষার জন্য অ্যাক্সেসযোগ্য রাখে সংলগ্ন ফাইবারগুলিকে বিরক্ত না করে। ইন্টিগ্রেটেড ক্যাবল ম্যানেজমেন্ট গাইডগুলি প্রতিটি স্ট্র্যান্ডে ন্যূনতম বাঁক ব্যাসার্ধ প্রয়োগ করে, যা বেশিরভাগ লোকেরা উপলব্ধি করার চেয়ে বেশি গুরুত্বপূর্ণ যখন শত শত ফাইবার একটি একক ফ্রেম ভাগ করে। একটি ফ্লোর-স্ট্যান্ডিং ODF মডুলার ট্রে কনফিগারেশনের মাধ্যমে 576, 864, বা 1,000 টির বেশি সংযোগ মিটমাট করতে পারে-কারণ আপনি তাদের ক্যারিয়ার কেন্দ্রীয় অফিস এবং ক্যাম্পাসের প্রবেশ সুবিধাগুলিতে পাবেন যেখানে ডজন ডজন ট্রাঙ্ক তারগুলি একত্রিত হয়৷
ODF এবং IDF কি?
ODF (অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম) হল একটি ফাইবার অপটিক ম্যানেজমেন্ট ডিভাইস যা টেলিকম এবং ডেটা সেন্টার পরিবেশে ফাইবার অপটিক কেবলগুলিকে বন্ধ, সংযোগ এবং সুরক্ষিত করতে ব্যবহৃত হয়। IDF (ইন্টারমিডিয়েট ডিস্ট্রিবিউশন ফ্রেম) হল একটি সেকেন্ডারি নেটওয়ার্ক ডিস্ট্রিবিউশন পয়েন্ট যা মেইন ডিস্ট্রিবিউশন ফ্রেম (MDF) থেকে একটি বিল্ডিংয়ের মধ্যে পৃথক ফ্লোর বা জোনে সংযোগ বিস্তৃত করে। ODF ফাইবার অপটিক সংকেত পরিচালনা করে, যখন IDF শেষ ব্যবহারকারীদের নেটওয়ার্ক সংযোগ বিতরণ করে।
একটি ফাইবার অপটিক প্যাচ প্যানেল কি করে?
একটি ফাইবার অপটিক প্যাচ প্যানেল হল একটি র্যাক-মাউন্ট করা ঘের যা সামনের দিকের প্লেটে অ্যাডাপ্টারের সারি (এলসি ডুপ্লেক্স, এসসি সিমপ্লেক্স, এমটিপি/এমপিও) উপস্থাপন করে। প্লেটের পিছনে, প্রি-টার্মিনেটেড ট্রাঙ্ক ক্যাবল বা পিগটেইল ডিস্ট্রিবিউশন ফাইবার প্রতিটি অ্যাডাপ্টারের পিছনে সংযুক্ত থাকে। 3-মিটার সহ একজন প্রযুক্তিবিদফাইবার অপটিক প্যাচ কর্ডসামনের দিকে প্লাগ করে এবং সার্কিটটিকে সক্রিয় সরঞ্জাম-একটি সুইচ, একটি সার্ভার, একটি মিডিয়া কনভার্টারে সম্পূর্ণ করে।
কোন ফিউশন স্প্লাইসার নেই, স্প্লাইস ট্রে নেই। একটি নতুন সার্ভার অনলাইনে আনতে একটি প্যাচ কর্ডে প্লাগ ইন করুন, এটিকে ডিকমিশনে আনপ্লাগ করুন৷ সরানো, যোগ করা এবং পরিবর্তন (MACs) সেকেন্ডের মধ্যে ঘটে। আধুনিক উচ্চ-ঘনত্বের প্যানেলগুলি 24টি এলসি ডুপ্লেক্স পোর্ট (48 ফাইবার) একটি একক র্যাক ইউনিটে প্যাক করে, এমটিপি ক্যাসেট ডিজাইন যা প্রতি ইউনিট 96 বা 144 ফাইবারে ঠেলে দেয়। ডেটা সেন্টারে যেখানে প্রতিটি র্যাক ইউনিট রিয়েল এস্টেট খরচের প্রতিনিধিত্ব করে, সেই ঘনত্ব বেশিরভাগ ক্রয়ের সিদ্ধান্তকে চালিত করে।
ODF এবং প্যাচ প্যানেলের মধ্যে মূল পার্থক্য
একটি ODF হল যেখানে গাছের বাইরের কাঁচা তারগুলি ফিউশন স্প্লিসিং-জয়েন্টগুলির মাধ্যমে স্থায়ীভাবে বন্ধ হয়ে যায় যা এক দশক ধরে অস্পৃশ্য থাকতে পারে। একটি প্যাচ প্যানেল সম্পূর্ণভাবে সংযোগকারী-ভিত্তিক: নেটওয়ার্কের চাহিদা অনুযায়ী প্রতিটি সংযোগ হাত দিয়ে তৈরি এবং ভাঙার জন্য ডিজাইন করা হয়েছে। মধ্যে পার্থক্যফাইবার পিগটেল এবং প্যাচ কর্ডকম্পোনেন্ট লেভেলে এই একই স্থায়ী-বনাম-নমনীয় বিভাজন মিরর করুন।
অবস্থান, নির্মাণ, এবং ক্ষমতা সব যে একটি সত্য থেকে অনুসরণ. ODFগুলি কেবল প্রবেশদ্বার সুবিধা, প্রধান বিতরণ ফ্রেমে বসে এবং-মি রুম-ভারী-গেজ স্টিলের ঘের, ইন্টিগ্রেটেড স্ট্রেন রিলিফ, এবং উদার রাউটিং স্পেস দিয়ে তৈরি করা হয় কারণ তারা সাঁজোয়া আউটডোর ট্রাঙ্কগুলি পরিচালনা করে৷ প্যাচ প্যানেলগুলি সুইচ এবং রাউটারের পাশের সরঞ্জাম র্যাকের ভিতরে থাকে, লাইটার এবং স্লাইড-রেল-মাউন্ট করা হয়, কারণ তাদের কাজ হল একটি নিয়ন্ত্রিত অন্দর পরিবেশে পরিষ্কার প্যাচ কর্ড পরিচালনা। এবং যখন একটি ODF ইনস্টলেশন একাধিক ফ্রেম জুড়ে হাজার হাজার ফাইবার স্ট্র্যান্ড পরিচালনা করতে পারে, একটি প্যাচ প্যানেল পোর্ট-প্রতি-র্যাক-ইউনিট ঘনত্বের-কম মোট ফাইবারের জন্য অপ্টিমাইজ করে, উল্লম্ব স্থান নষ্ট না করে একটি সম্পূর্ণ সরঞ্জাম ক্যাবিনেট পরিবেশন করার জন্য যথেষ্ট শক্তভাবে প্যাক করা হয়৷
যেখানে প্রত্যেকটি একটি বাস্তব স্থাপনায় ফিট করে
একটি সাধারণ FTTH বা FTTP নেটওয়ার্কে, একটি ক্যারিয়ার-গ্রেড ODF কেন্দ্রীয় অফিস বা ফিল্ড ক্যাবিনেটে বসে। এটি মেরুদণ্ড থেকে ফিডার তারগুলি গ্রহণ করে, তাদের বিতরণ ফাইবারগুলিতে বিভক্ত করে এবং প্রায়শই ঘর তৈরি করেপিএলসি ফাইবার অপটিক স্প্লিটারযা একটি আপস্ট্রিম ফাইবারকে 16 বা 32টি গ্রাহক শাখায় ভাগ করে। সেখান থেকে, ডিস্ট্রিবিউশন কেবলগুলি রাস্তার-স্তরের টার্মিনাল এবং গ্রাহক প্রাঙ্গণে ফ্যান করে৷
ডেটা সেন্টারগুলি অন্যভাবে কাজ করে। ক্যাম্পাসের ব্যাকবোন থেকে ট্রাঙ্ক ফাইবারগুলি প্রধান ফাইবার এন্ট্রান্স রুমে একটি ODF এ শেষ হয়ে যায়, কিন্তু দিন-থেকে-দিনের ক্রিয়া সারি স্তরে ঘটে, যেখানে উচ্চ-ঘনত্বের প্যাচ প্যানেলগুলি প্রশাসকদের পোর্ট সংযোগগুলি দেয় যা তারা কাজের চাপের শিফট হিসাবে প্লাগ এবং আনপ্লাগ করে৷ একটি শাখা অফিস বা একক-ফ্লোর ফিট-আউট জিনিসগুলিকে আরও সরল করে: যদি পরিষেবা প্রদানকারী প্রি-টার্মিনেটেড ফাইবার সরবরাহ করে, তাহলে একটি কমপ্যাক্ট ওয়াল-মাউন্ট প্যাচ প্যানেল সম্পূর্ণ সাইটটিকে কোনও বিভক্তি ছাড়াই পরিচালনা করে৷

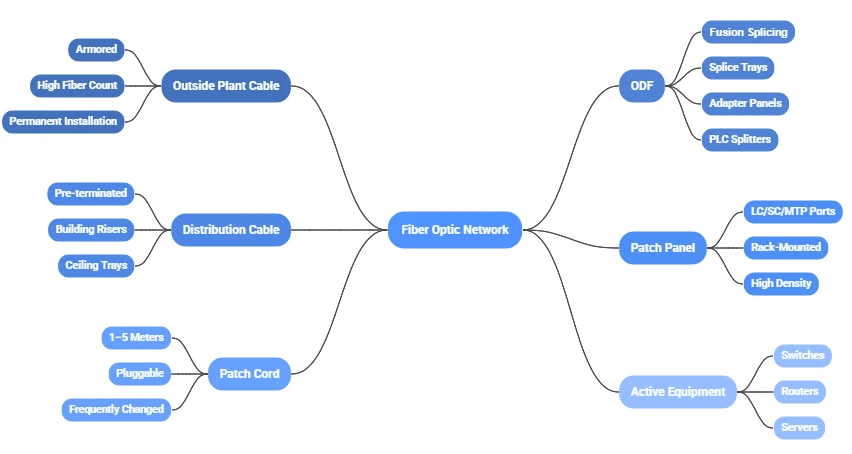

সবথেকে ভালোভাবে ডিজাইন করা{0}}নেটওয়ার্ক দুটিই একসাথে ব্যবহার করে। ODF ট্রাঙ্ক তারের সমাপ্তি এবং দীর্ঘ-মেয়াদী ক্রস-সংযোগ পরিচালনা করে; প্যাচ প্যানেল সরঞ্জাম পোর্টে নমনীয় শেষ-মিটার সংযোগ প্রদান করে। এই স্তরযুক্ত পদ্ধতিটি প্রতিদিনের প্যাচিং থেকে সংবেদনশীল স্প্লাইস পরিবেশকে বিচ্ছিন্ন করে, দুর্ঘটনাজনিত ফাইবার ক্ষতির ঝুঁকি হ্রাস করে। এর মানে হল যে যখন একটি নেটওয়ার্ক সম্প্রসারণ আসে-একটি নতুন সুইচ আসে, সার্ভারের একটি নতুন সারি-একমাত্র হার্ডওয়্যার যা পরিবর্তন করতে হবে প্যাচ প্যানেল স্তরে, ODF এর ভিতরে নয়৷
কেন সংযোগকারীর গুণমান পুরো সিস্টেমকে আকার দেয়
ODF এবং প্যাচ প্যানেল পরিকল্পনা আলোচনায় বেশিরভাগ মনোযোগ আকর্ষণ করে, কিন্তু সংযোগকারীরা প্রকৃত অপটিক্যাল কাজ করছে। অ্যাডাপ্টার পোর্ট, পিগটেল টার্মিনেশন, প্যাচ কর্ড মেটিং সারফেস-এগুলি সবই সন্নিবেশ ক্ষতি যোগ করে, এবং সেই ক্ষতি জমে। একটি 144-ফাইবার ODF একটি ঘন FTTH স্প্লিট পরিবেশন করে, প্রতি সংযোগকারীতে একটি 0.1 dB পার্থক্য শত শত মিলিত জোড়া জুড়ে দ্রুত স্তুপ করে।
একটি ভাল সংযোগকারী এবং একটি খারাপ সংযোগকারীর মধ্যে পারফরম্যান্সের ব্যবধানের বেশিরভাগই ফেরুলে থাকে। নির্ভুলতা-পালিশ করা জিরকোনিয়া সিরামিক ফাইবার কোরকে সাব-মাইক্রোন সহনশীলতার মধ্যে সারিবদ্ধ রাখে; খারাপভাবে সমাপ্ত প্রান্তের মুখগুলি রিটার্ন লস স্পাইক তৈরি করে যা উচ্চ-গতির সংকেত-বিশেষ করে 100G-এবং-উপরের সুসংগত লিঙ্কগুলিতে হ্রাস পায় যেখানে একটি dB-এর প্রতি দশমাংশ গণনা করা হয়। একটি ODF-এর ভিতরে, প্যাচ প্যানেলের তুলনায় সংযোগকারীর গুণমান আরও বেশি গুরুত্বপূর্ণ, কারণ একটি পিগটেল যা ফিউশন-বিচ্ছিন্ন করা হয়েছে এবং এর অ্যাডাপ্টারে বসানো হয়েছে তা কেবল প্ল্যান্টের জীবন ধরে রাখার জন্য। একটি খারাপফাইবার অপটিক সংযোগকারীএকটি স্প্লাইস ট্রে ভিতরে সমাহিত কিছু আপনি একটি মঙ্গলবার বিকেলে অদলবদল আউট না.
ফর্ম ফ্যাক্টর ঘনত্বের মধ্যেও কাজ করে।তাদের 1.25 মিমি ferrule সঙ্গে LC সংযোগকারীSC-এর 2.5 মিমি ফর্ম ফ্যাক্টরের তুলনায় প্রতি র্যাক ইউনিটে পোর্টের সংখ্যা প্রায় দ্বিগুণ করে, যে কারণে আধুনিক ডেটা সেন্টার প্যাচ প্যানেলগুলিতে এলসি প্রাধান্য বিস্তার করে এবং ODF অ্যাডাপ্টার বিভাগে ক্রমবর্ধমানভাবে প্রদর্শিত হচ্ছে। SC এবং FC এখনও লিগ্যাসি টেলিকম প্ল্যান্টে জায়গা ধরে রেখেছে যেখানে পশ্চাদপদ সামঞ্জস্য ঘনত্বের লাভের চেয়ে বেশি।
আপনার নেটওয়ার্ক স্কেলের সাথে সঠিক সরঞ্জামের মিল করা
একটি 12-ফাইবার শাখা অফিস লিঙ্ক এবং একটি 1,500-ফাইবার ক্যারিয়ার হেডএন্ড একটি হার্ডওয়্যার দৃষ্টিকোণ থেকে প্রায় কিছুই মিল নেই, এবং অতিরিক্ত-নির্দিষ্ট করা অর্থের অপচয় ঠিক ততটাই নির্ভরযোগ্যভাবে যেমন কম-নির্দিষ্ট করার কারণে বিভ্রাট হয়।
হালকা প্রান্তে-৪৮টিরও কম ফাইবার-একটি প্রাচীর-মাউন্ট বা 1U র্যাক-মাউন্ট প্যাচ প্যানেল নিজেই কাজটি পরিচালনা করে। উদাহরণস্বরূপ, একটি GPON ONT-এর সাথে সংযোগকারী একটি SOHO অফিসের বিল্ডিং এন্ট্রি পয়েন্টের কাছে শুধুমাত্র একটি 4- বা 8{11}}পোর্ট ফাইবার টার্মিনেশন প্যানেলের প্রয়োজন হতে পারে৷ তারগুলি আগাম প্রি-টার্মিনেটেড, তাই বিভক্ত করার কিছু নেই এবং ODF-স্তরের পরিকাঠামোতে বিনিয়োগ করার কোনও কারণ নেই৷
একবার ফাইবার গণনা 48-থেকে-288 পরিসরে চলে গেলে, একটি একক প্যাচ প্যানেল এটিকে কাটবে না। এই স্কেলে একটি মাল্টি-ফ্লোর এন্টারপ্রাইজ ক্যাম্পাস বা আঞ্চলিক আইএসপি নোড প্রতিটি IDF ক্লোসেটে র্যাক-মাউন্ট প্যাচ প্যানেলের সাথে মূল প্রবেশের সুবিধায় একটি ডেডিকেটেড ODF যুক্ত করার সুবিধা পায়। ODF ট্রাঙ্ক স্প্লাইসের জন্য একটি পরিষ্কার ক্রস-কানেক্ট স্তর সরবরাহ করে, যখন ডাউনস্ট্রিম প্যানেলগুলি স্থানীয় IT কর্মীদের কখনও একটি স্প্লাইস ট্রে না খুলে সংযোগগুলিকে পুনরায় রুট করতে দেয়৷ ডান নির্বাচনফাইবার অপটিক সংযোগকারী প্রকারপ্রতিটি স্তরে-দীর্ঘ দূরত্বের স্প্লিটার ফিডের জন্য APC পলিশ, সংক্ষিপ্তভাবে UPC-ডেটা লিঙ্কে পৌঁছান-স্তরের মধ্যে ক্যাসকেডিং থেকে প্রতিফলিত সমস্যা প্রতিরোধ করে। এটিও সেই স্কেল যেখানে লেবেলিং এবং ডকুমেন্টেশন পরিশোধ করা শুরু করে; ডাউনস্ট্রিম প্যাচ প্যানেল পোর্টের সাথে ODF স্প্লাইস পজিশন লিঙ্ক করে একটি পরিষ্কার পোর্ট ম্যাপ ছাড়াই, একটি ব্যর্থ লিঙ্কের সমস্যা সমাধানে পুরো দুপুর খেতে পারে।
কয়েকশত ফাইবার ছাড়িয়ে, ODF স্থায়ী বিল্ডিং অবকাঠামোতে পরিণত হয়। এই স্কেলে হাইপারস্কেল ডেটা সেন্টার এবং টেলিকম সেন্ট্রাল অফিসগুলির জন্য মডুলার ফ্লোর-স্ট্যাকযোগ্য স্প্লাইস ট্রে, ইন্টিগ্রেটেড রাউটিং চ্যানেল এবং সামনের-অ্যাক্সেস অ্যাডাপ্টার প্যানেলগুলির সাথে স্ট্যান্ডিং সিস্টেমের প্রয়োজন যা সন্নিহিত সংযোগগুলিকে ব্যাহত না করে হট-আইল রক্ষণাবেক্ষণের অনুমতি দেয়৷ এখানে ইনস্টল করা হার্ডওয়্যার 15 থেকে 20 বছর স্থায়ী হবে বলে আশা করা হচ্ছে। উচ্চ-গ্রেডএকক মোড পিগটেলএবং ফ্যাক্টরি-ওডিএফ স্তরে পরীক্ষিত অ্যাডাপ্টারগুলির দাম বেশি, কিন্তু তারা ক্ষেত্র সমস্যা সমাধানের কলগুলির অবিচলিত প্রবাহকে দূর করে যা সময়ের সাথে সস্তা উপাদানগুলি তৈরি করে৷
কেবল ম্যানেজমেন্ট: উপেক্ষিত ফ্যাক্টর যা হার্ডওয়্যার জীবনকে প্রসারিত করে
কীভাবে ফাইবার একটি ODF বা প্যাচ প্যানেলের মাধ্যমে রুট করা হয় তা হার্ডওয়্যারের মতো কার্যক্ষমতাকে প্রভাবিত করে। বাঁক ব্যাসার্ধ লঙ্ঘন, জটযুক্ত প্যাচ কর্ড, এবং সঙ্কুচিত স্ল্যাক স্টোরেজ সমস্ত ক্ষতির পরিচয় দেয় যা OTDR চিহ্নগুলিতে দেখা যায় কিন্তু খুব কমই সঠিক কারণের জন্য দায়ী করা হয়।
সিঙ্গেলমোড ফাইবার (স্ট্যান্ডার্ড G.652) এর ন্যূনতম বেন্ড ব্যাসার্ধ প্রায় 15 মিমি, এবং এটি লঙ্ঘন করলে ম্যাক্রোবেন্ড ক্ষতি হয় যা আপনার লিঙ্কের বাজেট নিঃশব্দে নষ্ট করে দেয়। একটি ODF-এর ভিতরে, সর্বোচ্চ-ঝুঁকির অঞ্চলগুলি হল পিগটেল প্রস্থান পয়েন্ট যেখানে ফাইবারগুলি স্প্লাইস ট্রে থেকে অ্যাডাপ্টার প্যানেলে লুপ করে এবং স্ল্যাক স্টোরেজ এলাকায় যেখানে অতিরিক্ত ফাইবার কুণ্ডলী করা হয়। বাঁকা রাউটিং চ্যানেল এবং ম্যান্ড্রেল-স্টাইলের স্পুল হোল্ডার একটি কূপে-ইঞ্জিনিয়ার করা ODF প্রতিটি স্ট্র্যান্ডকে ন্যূনতম ব্যাসার্ধের উপরে রাখে-এমনকি যখন একজন টেকনিশিয়ান রক্ষণাবেক্ষণের জন্য ট্রেটিকে স্লাইড করে আবার ভিতরে ঠেলে দেয়।
প্যাচ প্যানেলে, সমস্যাটি অভ্যন্তরীণ বাঁক থেকে বাহ্যিক কর্ড ব্যবস্থাপনায় স্থানান্তরিত হয়। একটি ব্যস্ত ডেটা সেন্টারে একটি 48-পোর্ট এলসি প্যানেল তার সামনের মুখ থেকে কয়েক ডজন কর্ড ক্যাসকেড করে, এবং অনুভূমিক এবং উল্লম্ব ক্যাবল ম্যানেজার ছাড়াই, সেই কর্ডগুলি জটলা করে, সংযোগকারী বডিগুলিতে টেনে আনে এবং ধ্রুব পাশ্বর্ীয় বল দিয়ে ফেরুল স্প্রিং লোড করে। সেই যান্ত্রিক চাপ মুখের পরিধানকে ত্বরান্বিত করে- এবং ধীরে ধীরে সন্নিবেশের ক্ষতি বাড়ায়-একটি সমস্যা যা Velcro টাই, সঠিক পরিষেবা লুপ, এবং ধারাবাহিক লেবেলিং সম্পূর্ণরূপে প্রতিরোধ করতে পারে যদি প্রথম দিন থেকেই শৃঙ্খলা থাকে।
ODF লেআউট এছাড়াও প্রভাবিত করে কত ঘন ঘন সংযোগকারীরা ডাউনস্ট্রিমে বিরক্ত হয়। যখন ট্রাঙ্ক ফাইবারগুলিতে পর্যাপ্ত পরিষেবা ঢিলেঢালা এবং পরিষ্কার রাউটিং পাথ থাকে, তখন OTDR পরীক্ষা এবং রক্ষণাবেক্ষণের স্প্লিসগুলি কোনও ফাইবার টান বা টর্কিং ছাড়াই ঘটে। প্রতিবার যখনই একটি সংযোগকারী চাপে পড়ে, আনপ্লাগ হয় এবং পুনরায়-বসে, তখনই এর শেষ মুখ দূষণ এবং মাইক্রো-স্ক্র্যাচগুলি তুলে নেয়। শুরু থেকে কম-বল অ্যাক্সেসের জন্য ডিজাইন করা মানে কম রক্ষণাবেক্ষণের স্পর্শ-এবং কম রক্ষণাবেক্ষণের ছোঁয়া মানে দীর্ঘ সংযোগকারীর আয়ু।
পুটিং ইট অল টুগেদার
ODF বা প্যাচ প্যানেল বেশিরভাগ নেটওয়ার্কের জন্য/অথবা সিদ্ধান্ত নয়-কোন ডিভাইসটি কোথায় যায় সেটি একটি প্রশ্ন। ODF ট্রাঙ্ক তারগুলি বন্ধ করে দেয় এবং দীর্ঘ-মেয়াদী ক্রস-সংযোগ প্রদান করে৷ প্যাচ প্যানেল প্রযুক্তিবিদদের সরঞ্জামের কাছাকাছি একটি নমনীয় প্যাচিং স্তর দেয়। সেই টপোলজিটি সঠিকভাবে পাওয়া এক ধাপ।
দ্বিতীয় ধাপ হল এর চারপাশে সবকিছু: ফেরুলের গুণমান এবং প্রতিটি স্তরের সাথে মিলিত পোলিশ গ্রেড, অনুমানের পরিবর্তে প্রকৃত ফাইবার গণনার উপর ভিত্তি করে ঘেরের সাইজিং, এবং কেবল রাউটিং যা সংযোগকারীকে অপ্রয়োজনীয় যান্ত্রিক চাপ থেকে রক্ষা করে। এর কোনটিই চটকদার কাজ নয়, তবে এটি একটি ফাইবার প্ল্যান্টের মধ্যে পার্থক্য যা 15 বছর ধরে পরিষ্কারভাবে চলে এবং যেটি প্রতি ত্রৈমাসিকে একটি পরিষেবা কল তৈরি করে৷
