ইভোলাক্স ডেটা সেন্টার ফাইবার ক্যাবলিং সলিউশন
একটি RFQ-এমপিও/এমটিপি ট্রাঙ্কস এবং ব্রেকআউট, এলসি প্যাচ কর্ড, OM3/OM4 মাল্টিমোড বা OS2 একক-মোড বিকল্প, সামঞ্জস্যপূর্ণ অ্যাডাপ্টার এবং প্রকল্প-নির্দিষ্ট লেবেলিং সহ প্রস্তুত প্যাসিভ ফাইবার BOM তৈরি করুন৷
2013 সালে প্রতিষ্ঠিত
কোম্পানির প্রোফাইল প্রকাশনা
10+ বছর
ফাইবার অপটিক শিল্প অভিজ্ঞতা সাইটে বিবৃত
বাল্ক নমুনা
নমুনা, ছোট-ব্যাচ এবং ভলিউম অর্ডার সমর্থন
IL/RL ডকুমেন্টেশন
প্রকল্প সমাপ্ত
সার্ভার রুম, এন্টারপ্রাইজ নেটওয়ার্ক এবং ক্লাউড অবকাঠামোর জন্য উচ্চ-ঘনত্বের ফাইবার ক্যাবলিং
এলসি প্যাচ কর্ড, এমপিও/এমটিপি ক্যাবল অ্যাসেম্বলি, OM3 এবং OM4 মাল্টিমোড কেবল, OS2 একক-মোড কেবল, ফাইবার অ্যাডাপ্টার এবং পিগটেল সহ ডেটা সেন্টার ফাইবার ক্যাবলিং প্রকল্পগুলির জন্য Evolux প্যাসিভ সংযোগ সরবরাহ করে৷ পরিসরে সরঞ্জাম প্যাচিং, ক্যাবিনেট লিঙ্ক, ব্যাকবোন ট্রাঙ্কস, ব্রেকআউট ট্রানজিশন এবং স্ট্রাকচার্ড ক্যাবলিং চাল, যোগ এবং পরিবর্তন অন্তর্ভুক্ত রয়েছে। ডেটা সেন্টার অপারেটর, নেটওয়ার্ক ইন্টিগ্রেটর, ক্যাবলিং ঠিকাদার এবং ডিস্ট্রিবিউটররা স্ট্যান্ডার্ড পণ্য ক্রয় করতে পারে, নমুনার অনুরোধ করতে পারে বা ছোট-ব্যাচ এবং বাল্ক উৎপাদনের জন্য একটি প্রকল্প BOM প্রস্তুত করতে পারে। একটি ডেটা সেন্টার ফাইবার ক্যাবলিং প্রস্তুতকারক এবং OEM ফাইবার অপটিক ক্যাবল অ্যাসেম্বলি সরবরাহকারী হিসাবে, Evolux সংযোগকারী সমন্বয়, ফাইবার মোড, পোলিশ, দৈর্ঘ্য, জ্যাকেট, রঙ, লেবেলিং এবং প্যাকেজিং পর্যালোচনা করতে পারে। একটি উচ্চ ঘনত্বের MPO/MTP ক্যাবলিং সমাধানের পরিকল্পনা করা ক্রেতাদের RFQ এর সাথে ট্রান্সসিভার ইন্টারফেস, ফাইবার গণনা, লিঙ্গ এবং পোলারিটি জমা দিতে হবে।
যাচাইযোগ্য স্পেসিফিকেশন সহ ডেটা সেন্টার ফাইবার ক্যাবলিং পণ্য
নীচের পণ্য কার্ডগুলি Evolux পণ্য পৃষ্ঠাগুলিতে প্রকাশিত নাম, বিকল্প এবং সংখ্যাসূচক মান ব্যবহার করে। চূড়ান্ত উদ্ধৃতিগুলি নির্বাচিত ক্ষতি গ্রেড, সংযোগকারী ম্যাপিং এবং তারের নির্মাণ চিহ্নিত করা উচিত কারণ প্রতিটি বিকল্প প্রতিটি সমাবেশে প্রযোজ্য নয়।

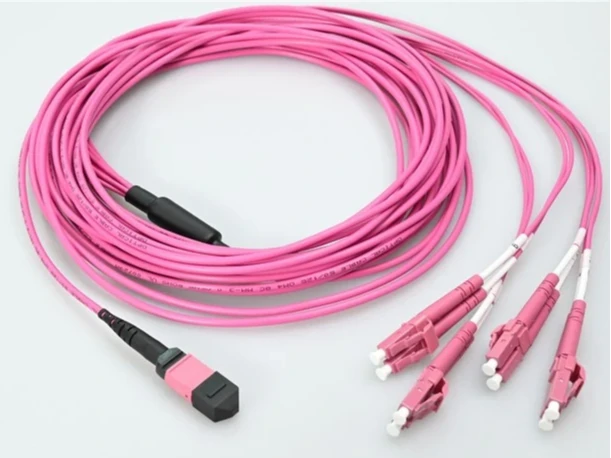

MTP মহিলা থেকে 4 × LC UPC ডুপ্লেক্স, 8-ফাইবার OM4
- OM4 50/125 µm; 850/1300 এনএম
- MTP IL 0.35 dB সর্বোচ্চ; LC IL 0.2 dB এর থেকে কম বা সমান
- 3.0 মিমি OFNP তারের; 40/100G এবং 850 nm এ 150 মি

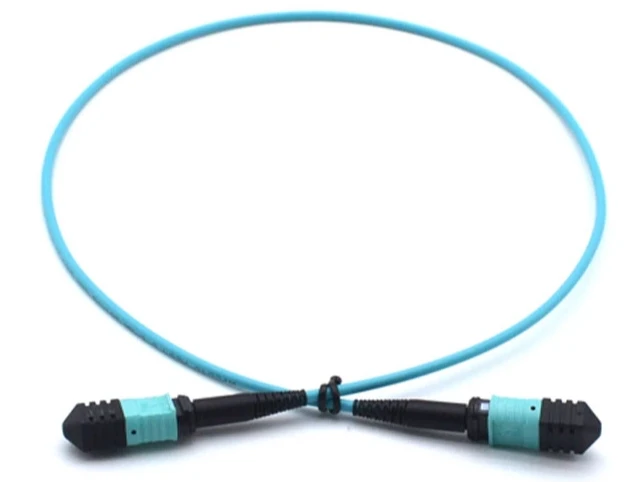

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-ফাইবার OM3 সমাবেশ
- 3.0 মিমি LSZH তারের; প্রকাশিত 1 মি কনফিগারেশন
- MM কম-ক্ষতি IL: সাধারণ<0.30 dB; max <0.5 dB

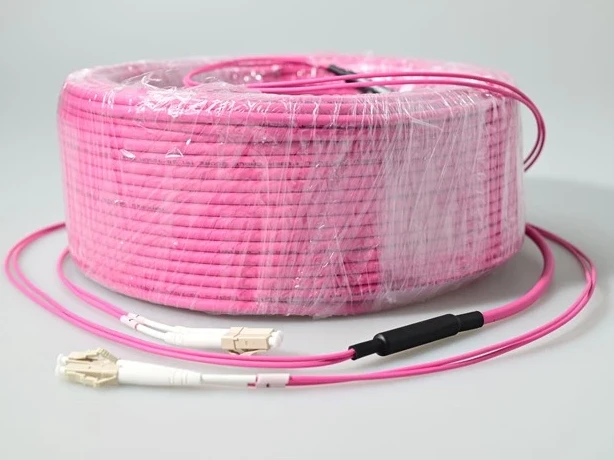

LC থেকে LC OM4 মাল্টিমোড ডুপ্লেক্স প্যাচ কর্ড
- 1.25 মিমি ছোট-ফর্ম-ফ্যাক্টর ফেরুল
- IEC 61754-20 সংযোগকারী ইন্টারফেস
- রাইজার, প্লেনাম এবং কাস্টমাইজড তারের বিকল্পগুলি বলা হয়েছে
LC UPC OM3 Uniboot মাল্টিমোড প্যাচ ক্যাবল
- OM3 লেজার-অপ্টিমাইজ করা 50/125 µm ফাইবার
- 10G 850 nm এ 300 মিটার পর্যন্ত পৌঁছায়
- OFNR এবং OFNP; আদর্শ দৈর্ঘ্য 0.5 মিটার থেকে 30 মিটার
কাস্টমাইজড LC/UPC একক-মোড প্যাচ কেবল
- 9/125 µm একক-মোড বিকল্প
- IL কম বা সমান 0.30 dB IEC গ্রেড সি; 0.15 dB এর কম বা সমান IEC গ্রেড B
- 0.9/2.0/3.0 মিমি; PVC, LSZH বা OFNP
প্রান্তিককরণ হাতা সঙ্গে MTP/MPO অ্যাডাপ্টার
- সন্নিবেশ ক্ষতি 0.2 dB সর্বোচ্চ
- ন্যূনতম 1,000 সঙ্গম চক্র
- Flanged/flangeless; সিমপ্লেক্স/ডুপ্লেক্স; RoHS জানিয়েছে

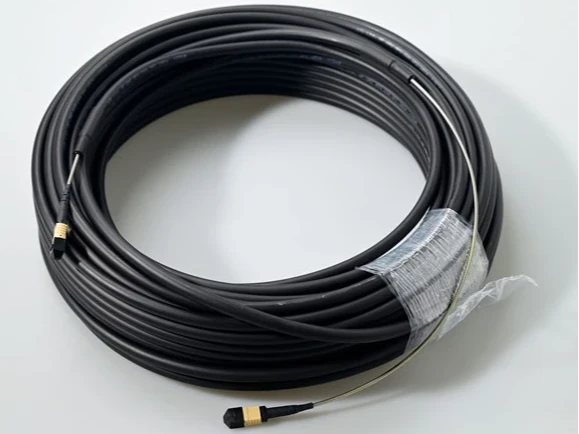

এমপিও/এমটিপি সাঁজোয়া ফাইবার অপটিক প্যাচ কর্ড
- OS2, OM3 বা OM4; 8, 12, 24, 48, 72 বা 144 তন্তু
- সর্পিল স্টেইনলেস-স্টিল টেপ বর্ম
- IEC 61754-7 এবং TIA 604-5
এলসি/এলসি ডুপ্লেক্স মাল্টিমোড অ্যাডাপ্টার
- এলসি অ্যাডাপ্টারের প্রকার; ডুপ্লেক্স শরীর
- ইউপিসি পলিশ ইন্টারফেস
- মাল্টিমোড; কোন-ফ্ল্যাঞ্জ কনফিগারেশন নেই

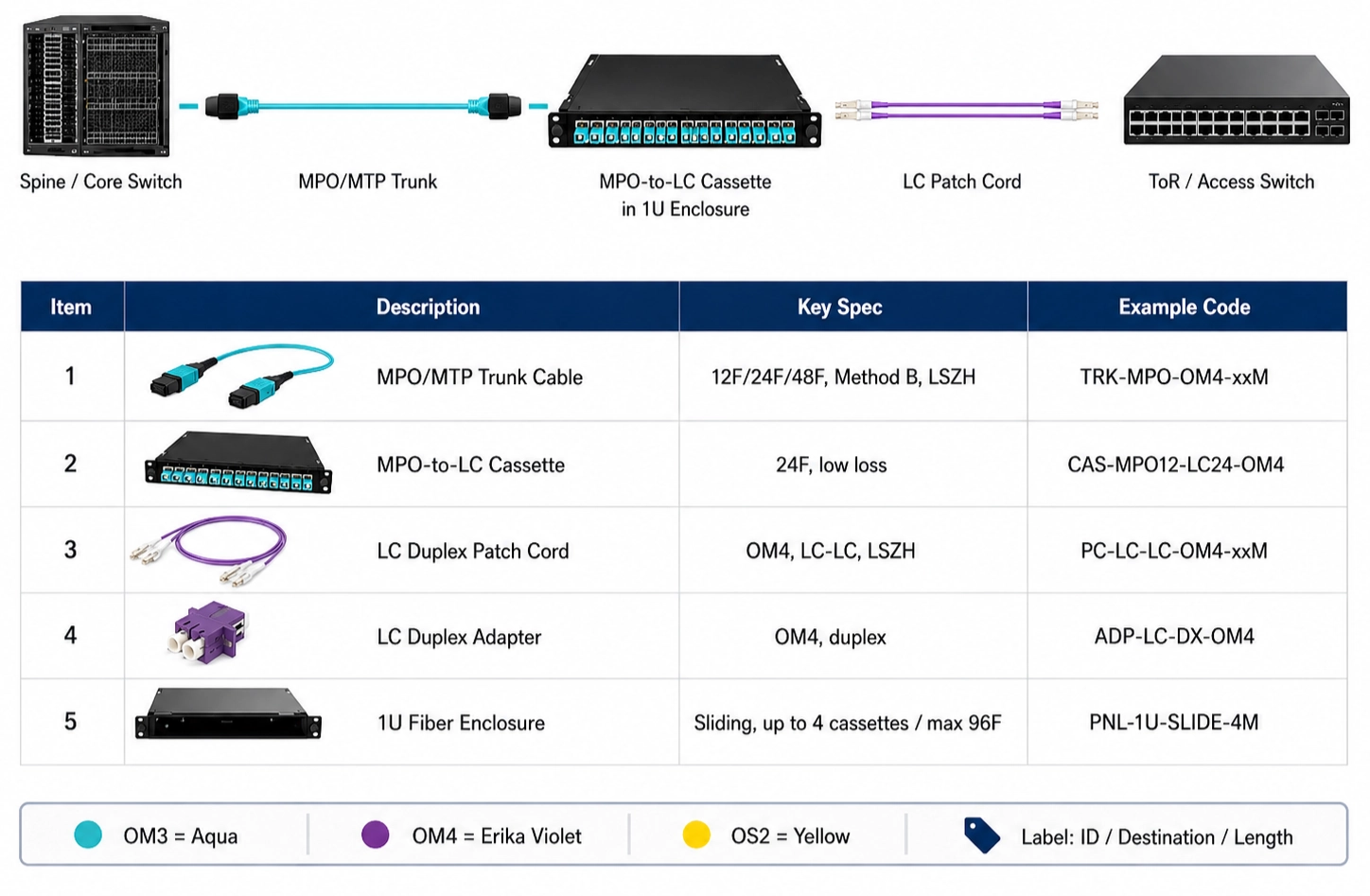

লিঙ্ক ভূমিকা দ্বারা উচ্চ-ঘনত্ব ডেটা সেন্টার ফাইবার ক্যাবলিং আর্কিটেকচার
একটি দরকারী স্ট্রাকচার্ড ক্যাবলিং প্ল্যান সংযোগ পয়েন্ট দিয়ে শুরু হয়, একটি সাধারণ তারের তালিকা নয়। প্রতিটি পর্যায়ে সরঞ্জাম ইন্টারফেস এবং প্যাচিং পদ্ধতি ম্যাপ করুন, তারপর সম্পূর্ণ চ্যানেলে সংযোগকারী লিঙ্গ, পোলারিটি, ফাইবার গ্রেড এবং জ্যাকেট বরাদ্দ করুন।
সার্ভার বা স্টোরেজ
এলসি ডুপ্লেক্স বা সরাসরি এমপিও/এমটিপি ট্রান্সসিভার ইন্টারফেস এবং প্রয়োজনীয় ফাইবার গ্রেড নিশ্চিত করুন।
01
ToR / EoR সুইচ
ডুপ্লেক্স পোর্টের জন্য এলসি প্যাচিং ব্যবহার করুন বা সমান্তরাল-থেকে-ডুপ্লেক্স রূপান্তরের জন্য একটি এমপিও/এমটিপি ব্রেকআউট ব্যবহার করুন।
02
র্যাক প্যাচ ক্ষেত্র
ক্রেতার -নির্দিষ্ট প্যানেল বা ক্যাসেটের পদচিহ্নের সাথে এলসি ডুপ্লেক্স বা এমপিও/এমটিপি অ্যাডাপ্টার মেলে।
03
সারি / ব্যাকবোন ট্রাঙ্ক
প্রি-সমাপ্ত MPO/MTP সমাবেশগুলি ফাইবারগুলিকে একত্রিত করে এবং ক্ষেত্র সমাপ্তির কাজকে হ্রাস করে৷
04
MDA / ক্রস-সংযোগ করুন
স্ট্রাকচার্ড ক্যাবলিং পাথ জুড়ে লেবেলিং, পোলারিটি এবং ক্ষতি{0}}বাজেট রেকর্ড সংরক্ষণ করুন।
05
| প্রকল্পের শর্ত | তারের দিক নির্দেশিত | ক্রেতা নিশ্চিত করতে হবে | প্রাসঙ্গিক Evolux সুযোগ |
|---|---|---|---|
| ডুপ্লেক্স সরঞ্জাম প্যাচিং | এলসি-থেকে-এলসি ডুপ্লেক্স বা ইউনিবুট কেবল | ফাইবার গ্রেড, পোলিশ, দৈর্ঘ্য, জ্যাকেট, পোর্ট লেবেলিং | OM3/OM4 মাল্টিমোড এবং 9/125 µm একক-মোড এলসি অ্যাসেম্বলি |
| সমান্তরাল মেরুদণ্ড | এমপিও/এমটিপি ট্রাঙ্ক | 8/12/24-ফাইবার ডিজাইন, লিঙ্গ, পোলারিটি, কী ওরিয়েন্টেশন, লস ক্লাস | OS2, OM3 এবং OM4 কনফিগারেশনে এমপিও/এমটিপি সমাবেশ |
| সমান্তরাল-এর সাথে-দ্বৈত স্থানান্তর | MTP/MPO-থেকে-LC ব্রেকআউট | ট্রান্সসিভার ম্যাপিং, এলসি পেয়ার অর্ডার, লিঙ্গ এবং মোট চ্যানেল ক্ষতি | 8-ফাইবার OM4 MTP মহিলা থেকে চার LC UPC ডুপ্লেক্স সমাবেশ |
| উচ্চ-ট্রাফিক বা উন্মুক্ত পথ | সাঁজোয়া মাল্টি-ফাইবার সমাবেশ | ফাইবার গণনা, তারের জ্যামিতি, রুট সীমাবদ্ধতা এবং বাঁক নিয়ন্ত্রণ | সর্পিল স্টেইনলেস-স্টিল আর্মড এমপিও/এমটিপি বিকল্প |
| প্যানেল বা ক্যাসেট কাপলিং | এলসি বা এমপিও/এমটিপি অ্যাডাপ্টার | পদচিহ্ন, ফ্ল্যাঞ্জ, কী অভিযোজন, মোড এবং পোলিশ সামঞ্জস্য | LC ডুপ্লেক্স এবং MTP/MPO ফ্ল্যাঞ্জড বা ফ্ল্যাঞ্জলেস অ্যাডাপ্টার |
কমপ্যাক্ট ট্রাঙ্কস এবং ব্রেকআউট লিঙ্কগুলির জন্য এমপিও/এমটিপি ডেটা সেন্টার ফাইবার ক্যাবলিং
Evolux-এর প্রকাশিত পরিসর একটি কাঠামোগত সিস্টেমে দুটি ব্যবহারিক এমপিও/এমটিপি ভূমিকা সমর্থন করে:ডিস্ট্রিবিউশন পয়েন্টের মধ্যে মাল্টি-ফাইবার ট্রাঙ্কিংএবং ব্রেকআউট অ্যাসেম্বলি যা সরঞ্জামগুলিতে ডুপ্লেক্স সংযোগকারীকে উপস্থাপন করে।
8 ফাইবার → 4 LC ডুপ্লেক্স জোড়া
ব্রেকআউট কর্মক্ষমতা উভয় সংযোগকারী ধরনের নির্দিষ্ট করা হয়
8-ফাইবার OM4 সমাবেশ একটি MTP মহিলা সংযোগকারী এবং চারটি LC UPC ডুপ্লেক্স প্রান্ত ব্যবহার করে। এর প্রকাশিত সীমাগুলি MTP ইন্টারফেসকে 0.35 dB সর্বোচ্চ সন্নিবেশ লস থেকে LC ইন্টারফেস থেকে 0.2 dB-এর কম বা সমানে আলাদা করে, তাই একজন ক্রেতা একটি একক অনির্ধারিত "কম-ক্ষতি" দাবির উপর নির্ভর না করে প্রতিটি সংযোগকে চ্যানেল ক্ষতির বাজেটে রাখতে পারেন।
8-144 ফাইবার প্রকাশিত
স্ট্যান্ডার্ড এবং সাঁজোয়া নির্মাণ বিভিন্ন পথ ঠিকানা
স্ট্যান্ডার্ড MPO/MPO{{0}OM3-12F-3.0MM-LSZH-1M পণ্যটি কমপ্যাক্ট ইনডোর ট্রাঙ্কিংয়ের জন্য উপযুক্ত, যখন সাঁজোয়া MPO/MTP পরিসীমা সর্পিল স্টেইনলেস-স্টীল টেপ যুক্ত করে।যান্ত্রিক এক্সপোজারের জন্য আর্মারিং নির্বাচন করা উচিত; এটি বাঁক নিয়ন্ত্রণ, সংযোগকারীর ক্ষতি, পোলারিটি বা প্যানেলের সামঞ্জস্যতা নিশ্চিত করার প্রয়োজন প্রতিস্থাপন করে না।
ঘন সুইচ এবং সার্ভার প্যাচিংয়ের জন্য এলসি ডেটা সেন্টার ফাইবার ক্যাবলিং
এলসি অ্যাসেম্বলিগুলি সরঞ্জাম পোর্ট এবং প্যাচ ক্ষেত্রগুলিকে ফিট করে যেখানে প্রতিটি লিঙ্ক একটি ডুপ্লেক্স ট্রান্সমিট/রিসিভ পেয়ার ব্যবহার করে। 1.25 মিমি এলসি ফেরুলSC থেকে একটি ছোট ইন্টারফেস প্রদান করে, যখন ইউনিবুট নির্মাণ একটি ঘন র্যাকের মধ্য দিয়ে যাওয়া তারের বডির সংখ্যা হ্রাস করে।
OM3: 850 nm এ 300 মিটার পর্যন্ত 10G
OM3 ব্যবহার করুন যেখানে ট্রান্সসিভার এবং পৌঁছাতে এটি সমর্থন করে
প্রকাশিত LC UPC OM3 ইউনিবুট কেবলটি লেজার-অপ্টিমাইজ করা 50/125 µm ফাইবার ব্যবহার করে এবং OFNR এবং OFNP সংস্করণে অফার করা হয়৷ ইভোলাক্স 0.5 মিটার থেকে 30 মিটার পর্যন্ত স্ট্যান্ডার্ড দৈর্ঘ্য তালিকাভুক্ত করে এবং কাস্টম দৈর্ঘ্য গ্রহণ করে, যা BOM-কে প্রতিটি র্যাক অবস্থানের জন্য একটি দৈর্ঘ্য ব্যবহার করার পরিবর্তে পরিষেবা-লুপ অতিরিক্ত নিয়ন্ত্রণ করতে দেয়।
OM4 বা 9/125 µm একক-মোড
অপটিক্স থেকে ফাইবার গ্রেড চয়ন করুন, একা রঙ নয়
LC পোর্টফোলিও একটি অন্তর্ভুক্তOM4 মাল্টিমোড ডুপ্লেক্স পণ্যএবং PVC, LSZH বা OFNP তারের বিকল্পগুলির সাথে কাস্টমাইজযোগ্য 9/125 µm একক-মোড অ্যাসেম্বলি৷ জ্যাকেটের রঙ শনাক্তকরণকে সমর্থন করতে পারে, তবে ক্রয়ের স্পেসিফিকেশনে ফাইবার মোড, পলিশ, জ্যাকেট রেটিং এবং পরিমাপকৃত IL/RL প্রয়োজনীয়তা স্পষ্টভাবে উল্লেখ করা উচিত।
ক্ষতি-ডেটা সেন্টার ফাইবার ক্যাবলিংয়ের জন্য বাজেট, পোলারিটি এবং ইন্টারফেস নিয়ন্ত্রণ
যেটি একটি প্রাক-সমাবেশকে স্থাপনযোগ্য করে তোলে তা হল প্রতিটি লিঙ্ক বৈশিষ্ট্যের মধ্যে চুক্তি৷ এই চেকগুলি উত্পাদনের আগে অনুমোদিত অঙ্কন বা BOM-এ সমাধান করা উচিত।
অপটিক্যাল লস বাজেট
প্রতিটি মিলিত জোড়ায় বর্ণিত সংযোগকারী এবং অ্যাডাপ্টারের ক্ষতি যোগ করুন, প্লাস ফাইবার অ্যাটেন্যুয়েশন এবং ইঞ্জিনিয়ারিং মার্জিন। উদ্ধৃতি সহ IL/RL রিপোর্ট বিন্যাস অনুরোধ করুন.
এমপিও/এমটিপি পোলারিটি
শেষ-থেকে-ফাইবার মানচিত্র এবং কী অভিযোজন সংজ্ঞায়িত করুন. "MPO/MTP সামঞ্জস্যপূর্ণ" চ্যানেলটি ট্রান্সমিট ও রিসিভ পাথ সংরক্ষণ করে কিনা তা সনাক্ত করে না।
সংযোগকারী লিঙ্গ
ট্রান্সসিভার, ট্রাঙ্ক, অ্যাডাপ্টার এবং ক্যাসেটে ম্যাপ পিন করা এবং আনপিন করা ইন্টারফেস। দুটি পিনযুক্ত সংযোগকারী সঠিকভাবে মিলিত হতে পারে না।
ফাইবার গ্রেড এবং অপটিক্স
OM3, OM4 বা OS2 এর সাথে তরঙ্গদৈর্ঘ্য, ডেটা রেট এবং ট্রান্সসিভার ডেটাশিটে পৌঁছান। চ্যানেল পুনরায় পরীক্ষা না করে একটি ফাইবার গ্রেড প্রতিস্থাপন করবেন না।
জ্যাকেট এবং পথ
রাষ্ট্র LSZH, OFNR, OFNP বা অন্যান্য প্রয়োজনীয় নির্মাণ, তারের ব্যাস সহ, রাউটিং পরিবেশ এবং যান্ত্রিক সুরক্ষার প্রয়োজন।
শনাক্তকরণ পরিকল্পনা
পোর্টের নামকরণ কনভেনশন, শেষে লেবেল, জ্যাকেট বা বুটের রং, দৈর্ঘ্যের সময়সূচী এবং ইনস্টলেশন সিকোয়েন্সিংয়ের জন্য প্রয়োজনীয় প্যাকেজিং গ্রুপগুলি প্রদান করুন।
পর্যালোচনার জন্য একটি সম্পূর্ণ প্যাসিভ ফাইবার ক্যাবলিং BOM পাঠান
একজন সোর্সিং ম্যানেজার বা পণ্য প্রকৌশলীকে প্রতিটি মিলন ইন্টারফেস এবং প্রতিটি বাণিজ্যিক বৈকল্পিক সনাক্ত করার জন্য যথেষ্ট তথ্য প্রদান করা উচিত। এটি স্পষ্টীকরণ লুপগুলি হ্রাস করে এবং নমুনা পরীক্ষাকে অর্থবহ করে তোলে।
অ্যাপ্লিকেশন এবং টপোলজি:সার্ভার, স্টোরেজ, ToR/EoR, ব্যাকবোন, MDA বা ক্রস{0}}কানেক্ট রোল।
ইন্টারফেস:সংযোগকারীর ধরন, পোলিশ, এমপিও/এমটিপি ফাইবার গণনা, লিঙ্গ, কী অভিযোজন এবং পোলারিটি।
অপটিক্যাল মিডিয়া:OM3, OM4 বা OS2, তরঙ্গদৈর্ঘ্য, ডেটা রেট, পৌঁছানো এবং প্রয়োজনীয় ক্ষতির শ্রেণী।
যান্ত্রিক নির্মাণ:তারের দৈর্ঘ্য, ব্যাস, ব্রেকআউট দৈর্ঘ্য, জ্যাকেট রেটিং, বর্ম এবং টানার প্রয়োজনীয়তা।
বাণিজ্যিক বিবরণ:কনফিগারেশন, নমুনা পরিমাণ, লেবেল, লোগো, প্যাকেজিং এবং প্রয়োজনীয় নথি দ্বারা পরিমাণ।
কাস্টম ডেটা সেন্টার ফাইবার ক্যাবলিং কনফিগারেশন এবং অঙ্কন পর্যালোচনা
Evolux বলে যে সংযোগকারীর সংমিশ্রণ, তারের দৈর্ঘ্য, ফাইবার মোড, পলিশের ধরন, তারের কাঠামো, জ্যাকেট এবং বুটের রং, লেবেল এবং প্যাকেজিং প্রকল্প ভিত্তিক সরবরাহের জন্য পর্যালোচনা করা যেতে পারে{0}}।
স্পেসিফিকেশন এবং অঙ্কন সমর্থন
একটি অঙ্কন, পণ্যের নমুনা, বিদ্যমান স্পেসিফিকেশন বা টপোলজি শেয়ার করুন। একটি নমুনা উত্পাদিত হওয়ার আগে পর্যালোচনাটিতে সংযোগকারী ম্যাপিং, ব্রেকআউট মাত্রা, দৈর্ঘ্য সহনশীলতা, জ্যাকেট, লেবেল অবস্থান এবং প্যাকিং ইউনিট লক করা উচিত।
- BOM এবং টপোলজি পর্যালোচনা
- সংযোগকারী এবং ফাইবার ম্যাচিং
- স্ট্যান্ডার্ড বা কাস্টম কনফিগারেশন
নমুনা, ছোট-ব্যাচ এবং বাল্ক সরবরাহ
সাইটটি নমুনা মূল্যায়ন, ছোট-ব্যাচ কাস্টমাইজেশন এবং বাল্ক উৎপাদন নিশ্চিত করে। এটি সমস্ত ডেটা সেন্টার অ্যাসেম্বলির জন্য একটি নির্দিষ্ট MOQ বা স্যাম্পলিং চক্র প্রকাশ করে না কারণ কনফিগারেশন এবং পরিমাণ অর্ডারকে প্রভাবিত করে।
- সামঞ্জস্যের নমুনা
- কর্মক্ষমতা মূল্যায়ন
- উত্পাদনের রেফারেন্স হিসাবে অনুমোদিত নমুনা
ব্যক্তিগত লেবেল এবং ইনস্টলেশন পরিচয়
উপলব্ধ কাস্টমাইজেশনের মধ্যে রয়েছে জ্যাকেট এবং বুটের রং, তারের মার্কার, পণ্যের লেবেল, লোগো, নিরপেক্ষ প্যাকেজিং এবং গ্রাহক{0}}নির্দিষ্ট প্যাকেজিং। অনুমোদিত আর্টওয়ার্কে পাঠ্য, বারকোড বিন্যাস এবং শেষ-এ/এন্ড-বি কনভেনশন সংজ্ঞায়িত করুন।
- কাস্টম তারের এবং পণ্য লেবেল
- লোগো এবং প্যাকেজিং পর্যালোচনা
- প্রকল্প দ্বারা রঙ কোডিং
ফাইবার কেবল সমাবেশ সংগ্রহের জন্য মান এবং গুণমানের রেকর্ড
সবচেয়ে দরকারী মানের প্রমাণ সঠিক পণ্য এবং ব্যাচ বাঁধা. Evolux পণ্য পৃষ্ঠাগুলি নিম্নলিখিত ইন্টারফেস মান, উপাদান বিবৃতি এবং পরীক্ষার বিকল্পগুলি প্রকাশ করে; ক্রেতাদের উদ্ধৃত SKU-এর বিরুদ্ধে প্রযোজ্য নথির অনুরোধ করা উচিত।
IEC 61754-7 এবং TIA 604-5
এমপিও/এমটিপি সাঁজোয়া সমাবেশ এবং এমপিও/এমটিপি অ্যাডাপ্টার পরিসরের জন্য প্রকাশিত। এই রেফারেন্সগুলি মাল্টি-ফাইবার সংযোগকারী ইন্টারফেস এবং ইন্টারমেটেবিলিটি পরীক্ষাকে সমর্থন করে।
Telcordia GR-326 এবং JIS
0.2 dB সর্বাধিক-ক্ষতি MTP/MPO অ্যাডাপ্টার পৃষ্ঠায় তালিকাভুক্ত। অর্ডার করা অ্যাডাপ্টার কনফিগারেশনের জন্য সঠিক যোগ্যতা বা কমপ্লায়েন্স ডকুমেন্ট নিশ্চিত করুন।
OFNP তারের জ্যাকেট
8-ফাইবার OM4 MTP- থেকে LC সমাবেশের জন্য প্রকাশিত। এটি বিবৃত প্লেনাম তারের নির্মাণ চিহ্নিত করে; স্থানীয় কোড গ্রহণের জন্য প্রকল্প ডিজাইনার দায়ী থাকে।
আইইসি 61754-20
LC OM4 ডুপ্লেক্স প্যাচ কর্ডের জন্য প্রকাশিত। এটি SFP, XFP এবং SFP+ সরঞ্জাম সংযোগে ব্যবহৃত LC সংযোগকারী ইন্টারফেস সনাক্ত করে।
RoHS উপাদান সম্মতি
MTP/MPO অ্যাডাপ্টারের জন্য বলা হয়েছে। সংগ্রহের রেকর্ডের জন্য, একটি বর্তমান ঘোষণার অনুরোধ করুন যা উদ্ধৃত পণ্য বা উপাদান পরিবারকে চিহ্নিত করে।
সন্নিবেশ-ক্ষতি/রিটার্ন-ক্ষতির প্রতিবেদন
Evolux বলে যে IL/RL রিপোর্ট সরবরাহ করা যেতে পারে। তরঙ্গদৈর্ঘ্য, সীমা, পরীক্ষা পদ্ধতি, নমুনার ভিত্তিতে এবং ক্রমিক ফলাফল প্রয়োজন কিনা তা উল্লেখ করুন।
Evolux বলে যে এটি 2013 সালে প্রতিষ্ঠিত হয়েছিল এবং 10 বছরেরও বেশি ফাইবার অপটিক শিল্পের অভিজ্ঞতা রয়েছে। পর্যালোচনা করা পৃষ্ঠাগুলিতে কোনও ডেটা-সেন্টার-নির্দিষ্ট চালানের মোট বা নাম দেওয়া ডেটা সেন্টার কেস প্রকাশিত হয়নি, তাই এই সমাধান পৃষ্ঠাটি ডেটা সেন্টার বিভাগে একটি অযাচাইকৃত স্থাপনার গণনা নির্ধারণ করে না।
ডেটা সেন্টার ফাইবার ক্যাবলিং সলিউশন FAQ
একটি ডেটা সেন্টার ফাইবার ক্যাবলিং RFQ-এ কোন তথ্য অন্তর্ভুক্ত করা উচিত?
লিঙ্কের ভূমিকা, ট্রান্সসিভার বা সরঞ্জামের ইন্টারফেস, সংযোগকারীর ধরন, ফাইবার মোড, ফাইবার গণনা, পোলারিটি, সংযোগকারীর লিঙ্গ, পোলিশ, তারের দৈর্ঘ্য, জ্যাকেট রেটিং, দৈর্ঘ্য, লেবেলিং এবং প্যাকেজিং দ্বারা পরিমাণ প্রদান করুন। একটি টপোলজি, বিওএম, অঙ্কন, নমুনা বা বর্তমান স্পেসিফিকেশন ইভোলাক্সকে উদ্ধৃতির আগে উপাদানের সামঞ্জস্য পরীক্ষা করতে সহায়তা করে।
কখন একটি ডেটা সেন্টার এমপিও/এমটিপির পরিবর্তে এলসি ডুপ্লেক্স ব্যবহার করবে?
এলসি ডুপ্লেক্স ব্যবহার করুন যেখানে সক্রিয় সরঞ্জাম এবং প্যাচ ক্ষেত্রগুলি ডুপ্লেক্স এলসি পোর্টগুলিকে প্রকাশ করে এবং লিঙ্কটি একটি ট্রান্সমিট/রিসিভ পেয়ার বহন করে। মাল্টি-ফাইবার ট্রাঙ্ক, সমান্তরাল-অপটিক্স পোর্ট বা উচ্চ-ঘনত্ব একত্রিতকরণের জন্য MPO/MTP ব্যবহার করুন; একটি এমপিও/এমটিপি-থেকে-এলসি হারনেস বা ক্যাসেট ট্রানজিশন দুই ধরনের ইন্টারফেসকে সংযুক্ত করতে পারে।
ক্রেতারা কিভাবে OM3, OM4 এবং OS2 এর মধ্যে নির্বাচন করবেন?
ট্রান্সসিভার স্পেসিফিকেশন, তরঙ্গদৈর্ঘ্য, নাগাল এবং ইনস্টল করা প্ল্যান্টের সাথে ফাইবার মেলান। Evolux তালিকা OM3 এবং OM4 50/125 µm মাল্টিমোড সমাবেশ এবং OS2 9/125 µm একক-মোড বিকল্পগুলি; শুধুমাত্র জ্যাকেটের রঙ দ্বারা নির্বাচন না করে সরঞ্জামের ডেটাশিটের বিপরীতে সঠিক গ্রেড নিশ্চিত করুন।
উৎপাদনের আগে কোন এমপিও/এমটিপি বিবরণ নিশ্চিত করতে হবে?
ফাইবার গণনা, সংযোগকারীর লিঙ্গ, কী অভিযোজন, পোলারিটি পদ্ধতি, UPC বা APC পলিশ, ফাইবার গ্রেড, ক্ষতির শ্রেণী এবং শেষ-থেকে-ম্যাপিং নিশ্চিত করুন৷ এই বৈশিষ্ট্যগুলি একটি সিস্টেম হিসাবে কাজ করে, তাই ভুল পোলারিটি বা লিঙ্গ সহ একটি সঠিক তারের প্রকার এখনও লিঙ্কটিকে কাজ করা থেকে আটকাতে পারে৷
কাস্টম ডেটা সেন্টার ফাইবার তারের জন্য MOQ এবং নমুনা লিড টাইম কি?
Evolux বলে যে এটি নমুনা, ছোট-ব্যাচ কাস্টমাইজেশন এবং বাল্ক উত্পাদন সমর্থন করে, কিন্তু ওয়েবসাইটটি এই সমাধানের জন্য একটি নির্দিষ্ট সংখ্যাসূচক MOQ বা নমুনা লিড টাইম প্রকাশ করে না। সংযোগকারী, ফাইবার, দৈর্ঘ্য, জ্যাকেট, লেবেলিং, পরীক্ষা-প্রতিবেদন এবং পরিমাণের প্রয়োজনীয়তা পর্যালোচনা করার পরে উভয়ই নিশ্চিত করা উচিত।
Evolux কি ব্যক্তিগত-লেবেল কেবল এবং পরীক্ষার ডকুমেন্টেশন প্রদান করতে পারে?
প্রকাশিত কাস্টমাইজেশন সুযোগের মধ্যে রয়েছে জ্যাকেট এবং বুটের রঙ, তারের মার্কার, পণ্যের লেবেল, লোগো, নিরপেক্ষ বা গ্রাহক-নির্দিষ্ট প্যাকেজিং এবং পণ্য কনফিগারেশন। ডেটাশীট এবং সন্নিবেশ-লস/ফেরত-ক্ষতি পরীক্ষা-প্রতিবেদন সমর্থনও বলা হয়েছে; অনুমোদিত অর্ডার স্পেসিফিকেশনে রিপোর্টগুলি ব্যাচ-ভিত্তিক বা সিরিয়ালাইজড কিনা তা নির্ধারণ করুন।
বাস্তব ইন্টারফেসের চারপাশে আপনার ডেটা সেন্টার ফাইবার ক্যাবলিং BOM তৈরি করুন
টপোলজি, ট্রান্সসিভার ইন্টারফেস, সংযোগকারী ম্যাপিং, OM3/OM4 বা OS2 প্রয়োজনীয়তা, দৈর্ঘ্য, জ্যাকেট, পরিমাণ এবং লেবেল পরিকল্পনা পাঠান। Evolux জমা দেওয়া স্পেসিফিকেশনের বিপরীতে প্যাসিভ তারের সমাবেশ এবং অ্যাডাপ্টার পর্যালোচনা করতে পারে।
