আমরা এই প্রশ্নটি অনেক জিজ্ঞাসা করি:"আমাদের কি LC সংযোগকারীর সাথে লেগে থাকা উচিত বা আমাদের ডেটা সেন্টার সম্প্রসারণের জন্য MTP/MPO-তে স্যুইচ করা উচিত?"এবং সত্যই, উত্তরটি প্রায় কখনোই সহজ-বা-অন্য পছন্দ নয়।
এখানে জিনিসটি-অসম্পূর্ণ তথ্য থেকে আসে বেশিরভাগ বিভ্রান্তি। আপনি হয়ত পড়তে পারেন যে MTP/MPO "12x ঘনত্ব" অফার করে এবং মনে করেন, দুর্দান্ত, আসুন এটির সাথে-যাই। কিন্তু তারপরে আপনি বুঝতে পারেন আপনার বিদ্যমান সুইচগুলি LC ইন্টারফেস ব্যবহার করে, আপনার প্রযুক্তিবিদরা LC বন্ধ করার বিষয়ে প্রশিক্ষিত, এবং হঠাৎ আপনি একটি হাইব্রিড সেটআপের দিকে তাকাচ্ছেন যা সম্পর্কে কেউ আপনাকে সতর্ক করেনি।
অথবা হতে পারে আপনি উপাদান খরচের গণিত করেছেন এবং এলসি কেবলগুলি প্রতি ফাইবারে সস্তা দেখায়। সত্য। কিন্তু আপনি কি প্রতি 48টি এলসি সংযোগের জন্য 6 ঘন্টার ইনস্টলেশন শ্রমকে ফ্যাক্টর করেছেন এবং সমতুল্য এমটিপি ট্রাঙ্কের জন্য 20 মিনিট? সেখানেই আসল খরচের ছবি আকর্ষণীয় হয়ে ওঠে।
এই নির্দেশিকাটি প্রকৃত সিদ্ধান্তের পয়েন্টগুলির মধ্য দিয়ে চলে- তাত্ত্বিক "প্রতিটি সংযোগকারী কী" বিষয়গুলি আপনি উইকিপিডিয়াতে খুঁজে পেতে পারেন৷ আমরা ধরে নিচ্ছি যে আপনি ইতিমধ্যেই মূল বিষয়গুলি জানেন৷ আপনার সম্ভবত যা প্রয়োজন তা হল স্পষ্টতাযখন প্রতিটি প্রযুক্তি আর্থিক অর্থবোধ করে, যেখানে লুকানো খরচ দেখা যায়, এবং কীভাবে আমরা অন্য দলগুলিকে দেখেছি সেই ভুলগুলি এড়াতে হয়৷
খরচ সমীকরণ সম্পর্কে কেউ কথা বলেন না
আসুন সংখ্যা দিয়ে শুরু করা যাক, কারণ এখানেই বেশিরভাগ পরিকল্পনা কথোপকথন হয় আটকে যায় বা পাশে চলে যায়।
উপাদান মূল্য একটি বিভ্রান্তিকর গল্প বলে. হ্যাঁ, 12-ফাইবার MTP ট্রাঙ্ক ক্যাবলের একটি প্রি-টি একই ফাইবার কাউন্ট কভার করে ছয়টি ডুপ্লেক্স এলসি প্যাচ কর্ডের বেশি খরচ করে। কখনও কখনও 2-3 গুণ বেশি। আপনি সেখানে থামলে, LC স্পষ্ট বিজয়ীর মত দেখায়।
কিন্তু কম্পোনেন্ট খরচ সাধারণত মোট ক্যাবলিং প্রকল্পের খরচের মাত্র 15-25%। বাকিটা? শ্রম, আলনা স্থান, তারের ব্যবস্থাপনা পরিকাঠামো, এবং চলমান রক্ষণাবেক্ষণ। যে যেখানে তুলনা flips.
1,000-ফাইবার স্থাপনের জন্য পাশে-বাই-:(এই পরিসংখ্যানগুলি সাধারণ ইউএস মার্কেট রেট এবং ইনস্টলেশনের সময়গুলির উপর ভিত্তি করে যা আমরা একাধিক প্রকল্প জুড়ে ট্র্যাক করেছি৷ আপনার নম্বরগুলি পরিবর্তিত হতে পারে তবে অনুপাতগুলি ধরে রাখার প্রবণতা রয়েছে৷)
|
খরচ বিভাগ |
এলসি এপ্রোচ |
MTP/MPO পদ্ধতি |
|
উপাদান (তারের, সংযোগকারী) |
$8,000-12,000 |
$18,000-24,000 |
|
ইনস্টলেশন শ্রম (@ $85/ঘন্টা) |
$25,000-35,000 |
$6,000-10,000 |
|
র্যাক স্পেস (@ $1,200/U বার্ষিক) |
21U=$25,200/বছর |
4U=$4,800/বছর |
|
তারের পথ/ব্যবস্থাপনা |
$8,000-12,000 |
$2,000-4,000 |
|
বছর 1 মোট |
$66,200-84,200 |
$30,800-42,800 |
|
3-বছরের TCO (র্যাক স্পেস সহ) |
$116,600-134,600 |
$40,400-52,400 |
ডেটা উত্স: BICSI ইনস্টলার সমীক্ষা 2023-2024 এর উপর ভিত্তি করে শ্রমের হার; আপটাইম ইনস্টিটিউট কোলোকেশন বেঞ্চমার্ক থেকে র্যাক স্পেস খরচ; একত্রিত পরিবেশক উদ্ধৃতি থেকে উপাদান মূল্য।
টেকওয়ে "এমটিপি/এমপিও সবসময় জয়ী হয়" নয়। এটা যেক্রসওভার পয়েন্ট প্রায় 400-500 ফাইবার হয়. এর নীচে, LC-এর নিম্ন উপাদান খরচ শ্রম পার্থক্য অফসেট করতে পারে। এর উপরে, MTP/MPO এর ইনস্টলেশন দক্ষতা এবং ঘনত্বের সুবিধাগুলি দ্রুত যৌগিক।
আমাদের গ্রহণ:আমরা দেখেছি প্রাথমিক উদ্ধৃতিগুলিতে খুব সংকীর্ণভাবে ফোকাস করে দলগুলি পুড়ে যায়। একজন গ্রাহক সমস্ত-LC গিয়ে উপাদানগুলিতে $15,000 সঞ্চয় করেছেন, তারপরে ইনস্টলেশনের জন্য আরও $40,000 খরচ করেছেন এবং ছয় মাস পরে র্যাক স্পেস ফুরিয়ে গেছে৷ "সস্তা" বিকল্প তাদের একটি অতিরিক্ত মন্ত্রিসভা এবং জরুরী পুনর্নির্মাণের একটি সপ্তাহান্তে খরচ করে। 3 বছরে আপনি কোথায় থাকবেন তার জন্য পরিকল্পনা করুন, শুধু আপনি আজ যেখানে আছেন তা নয়।
"উচ্চ ঘনত্ব" আসলে দেখতে কেমন
"12x ঘনত্বের উন্নতি" এর মতো সংখ্যাগুলি প্রচুর পরিমাণে ছড়িয়ে পড়ে। এখানে যে অনুশীলনের মানে কি.
একটি আদর্শ 1U প্যাচ প্যানেল নিন। এলসি ডুপ্লেক্স অ্যাডাপ্টারের সাথে, আপনি 48টি পোর্ট ফিট করতে পারেন, যা আপনাকে 96টি ফাইবার সংযোগ দেয়। ঐতিহ্যগত মান দ্বারা বেশ ঘন. এখন MTP-24 ইন্টারফেসের জন্য সেই এলসি অ্যাডাপ্টারগুলি অদলবদল করুন। একই 1U স্পেস, কিন্তু এখন প্রতিটি পোর্ট 2 এর পরিবর্তে 24টি ফাইবার পরিচালনা করে। এটি একই র্যাক ইউনিটে 1,152টি ফাইবার সংযোগ।

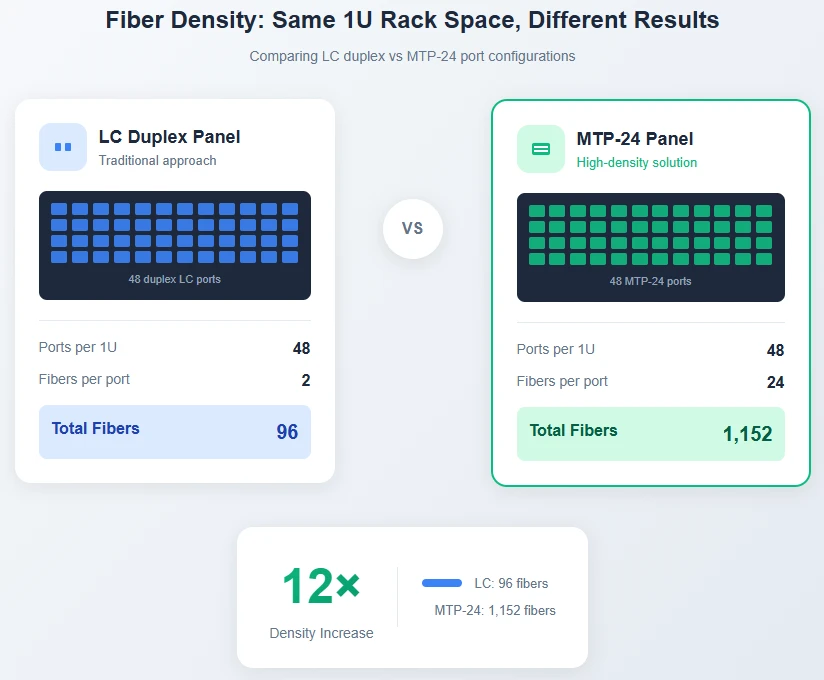

চিত্র 1: একই 1U র্যাক স্পেস নাটকীয়ভাবে ভিন্ন ফাইবার ক্ষমতা প্রদান করে। MTP-24 কনফিগারেশন এলসি ডুপ্লেক্সের সংযোগ ঘনত্ব 12× অর্জন করে।
এটি এমন পরিবেশে সবচেয়ে গুরুত্বপূর্ণ যেখানে র্যাকের জায়গা সীমাবদ্ধ বা ব্যয়বহুল। প্রতি র্যাক ইউনিট প্রতি মাসে $800-1,500 চার্জ করে কোলোকেশন সুবিধা ঘনত্বকে সরাসরি খরচের লিভার করে। স্থির পায়ের ছাপ সহ এন্টারপ্রাইজ ডেটা সেন্টারগুলি একটি ভিন্ন কোণ থেকে একই চাপের মুখোমুখি হয় - ক্যাবলিং দ্বারা ব্যবহৃত প্রতিটি র্যাক ইউনিট যা আপনি গণনার জন্য ব্যবহার করতে পারবেন না।
কিন্তু ঘনত্ব তার নিজস্ব চ্যালেঞ্জ নিয়ে আসে। যখন একটি MTP-24 সংযোগ ব্যর্থ হয়, 24টি ফাইবার একই সাথে 2টির পরিবর্তে নিচে চলে যায়। সমস্যা সমাধানের জন্য বিভিন্ন সরঞ্জাম এবং দক্ষতার প্রয়োজন হয়। একটি 24-ফাইবার প্রান্তের মুখ পরিষ্কার করা একটি একক এলসি ফেরুল পরিষ্কার করার চেয়ে বেশি জড়িত। এগুলি এড়ানোর কারণ নয়উচ্চ-ঘনত্বের ফাইবার ক্যাবলিং-তারা এটির জন্য সঠিকভাবে পরিকল্পনা করার কারণ।
কেন বেশিরভাগ ডেটা সেন্টার উভয়ই ব্যবহার করে শেষ হয়
এখানে এমন কিছু রয়েছে যা বিপণন উপকরণগুলি জোর দেয় না: বেশিরভাগ আধুনিক ডেটা সেন্টার LC এবং MTP/MPO এর মধ্যে বেছে নেয় না। তারা একটি স্ট্রাকচার্ড ক্যাবলিং আর্কিটেকচার ব্যবহার করে যা প্রতিটি প্রযুক্তির ব্যবহার করে যেখানে এটি অর্থপূর্ণ হয়।

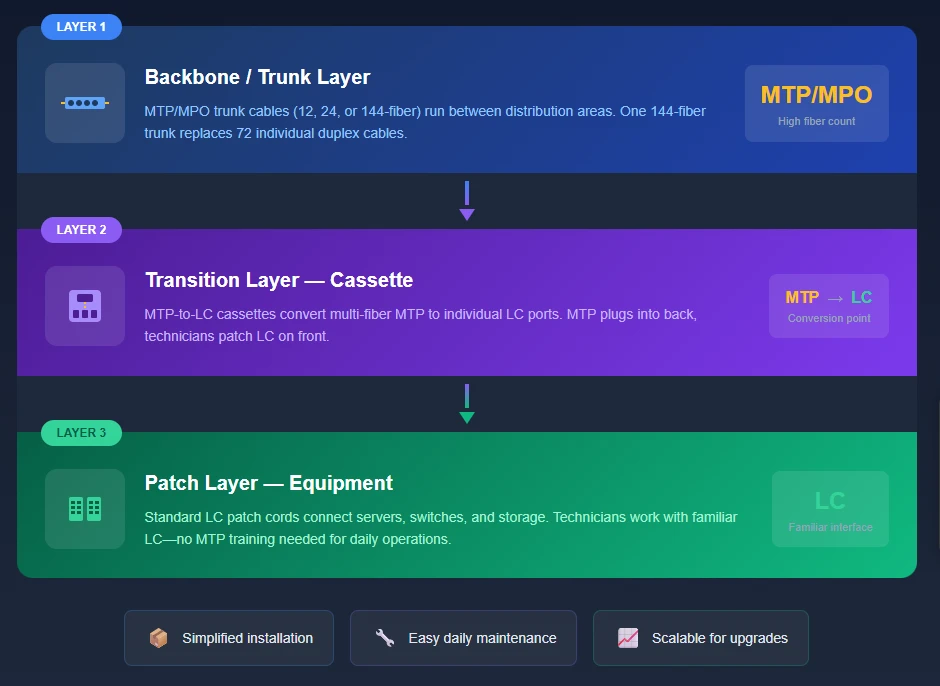

চিত্র 2: তিন-স্তর হাইব্রিড আর্কিটেকচার - মেরুদণ্ডের জন্য এমটিপি/এমপিও ঘনত্ব, স্থানান্তরের জন্য ক্যাসেট, প্যাচিংয়ের জন্য এলসি অ্যাক্সেসিবিলিটি।
মেরুদণ্ডের স্তরMTP/MPO ট্রাঙ্ক কেবল ব্যবহার করে-সাধারণত 12, 24, বা 144-ফাইবার অ্যাসেম্বলিগুলি-প্রধান ডিস্ট্রিবিউশন ফ্রেম এবং উপরের-{11}}র্যাক অবস্থানগুলির মধ্যে চলে৷ একটি 144-ফাইবার এমটিপি ট্রাঙ্ক প্রতিস্থাপন করে যা অন্যথায় 72টি পৃথক ডুপ্লেক্স কেবল হবে। কেবলমাত্র পাথওয়ে সঞ্চয়ই যথেষ্ট, এবং ইনস্টলেশনটি কয়েক ডজন পৃথক তারগুলি টানা এবং বন্ধ করার পরিবর্তে প্রাক-সমাপ্ত সমাবেশগুলিকে সংযুক্ত করার বিষয় হয়ে ওঠে।
রূপান্তর স্তরযেখানে MTP LC পূরণ করে। ক্যাসেট মডিউলগুলি-পিছনে MTP পোর্ট সহ ছোট ঘের এবং সামনে এলসি পোর্টগুলি-ফাইবার প্যাচ প্যানেলের ভিতরে বসে। MTP ট্রাঙ্ক পিছনে প্লাগ; প্রযুক্তিবিদরা সামনের দিকে স্ট্যান্ডার্ড এলসি সংযোগের সাথে কাজ করে। এটি সেই সেতু যা হাইব্রিড পদ্ধতিকে ব্যবহারিক করে তোলে।
প্যাচ স্তরসবই এলসি। সার্ভার NIC, স্টোরেজ HBA, এবং বেশিরভাগ সুইচ পোর্ট LC-ইন্টারফেসড ট্রান্সসিভার ব্যবহার করে। পরিচিত LC প্যাচ কর্ডের সাহায্যে লোকেরা দিন-থেকে-দিন চলে, যোগ করে এবং পরিবর্তন করে। তাদের জানার বা যত্ন নেওয়ার দরকার নেই যে ক্যাসেটের পিছনের মেরুদণ্ড হল MTP/MPO-তারা কেবল এলসি পোর্টগুলি দেখে।
আমাদের গ্রহণ:ক্যাসেট হল আধুনিক ফাইবার পরিকাঠামোর অসাম হিরো। এটি আপনাকে এমটিপি/এমপিও-এর ঘনত্ব এবং দীর্ঘ সময়ের জন্য ইনস্টলেশন সুবিধাগুলি ক্যাপচার করতে দেয় এবং ঘন ঘন পরিবর্তন হওয়া সংযোগগুলির জন্য এলসির অ্যাক্সেসযোগ্যতা সংরক্ষণ করে। আপনি যদি নতুন পরিকাঠামো তৈরি করেন, ক্যাসেট থেকে আপনার পরিকল্পনা শুরু করুন এটি আপনার ট্রাঙ্ক স্পেসিফিকেশন এবং আপনার এলসি পোর্টের প্রয়োজনীয়তাগুলিকে চালিত করে৷
পোলারিটি: সেই ভুল যা সপ্তাহান্তে খরচ করে
যদি এমন একটি বিষয় থাকে যেখানে আমরা সবচেয়ে পরিহারযোগ্য সমস্যা দেখেছি, তা হল MTP/MPO সিস্টেমে পোলারিটি ম্যানেজমেন্ট।
LC সংযোগের সাথে, পোলারিটি সোজা{0}}আপনি Tx এর সাথে Rx এর সাথে মেলে। এটা জগাখিচুড়ি, এবং আপনি দুটি ফাইবার অদলবদল. 30 সেকেন্ড সময় লাগে। একটি একক সংযোগকারীতে 12 বা 24টি ফাইবার থাকলে, গণিতটি জটিল হয়ে যায়। TIA-568 স্ট্যান্ডার্ড তিনটি পোলারিটি পদ্ধতিকে সংজ্ঞায়িত করে, এবং সেগুলিকে মিশ্রিত করা শুধুমাত্র একটি লিঙ্ককে ব্যর্থ করে দেয় না-এটি একাধিক ফাইবার জোড়াকে এমনভাবে স্ক্র্যাম্বল করতে পারে যা নির্ণয় করা সত্যিই বেদনাদায়ক।

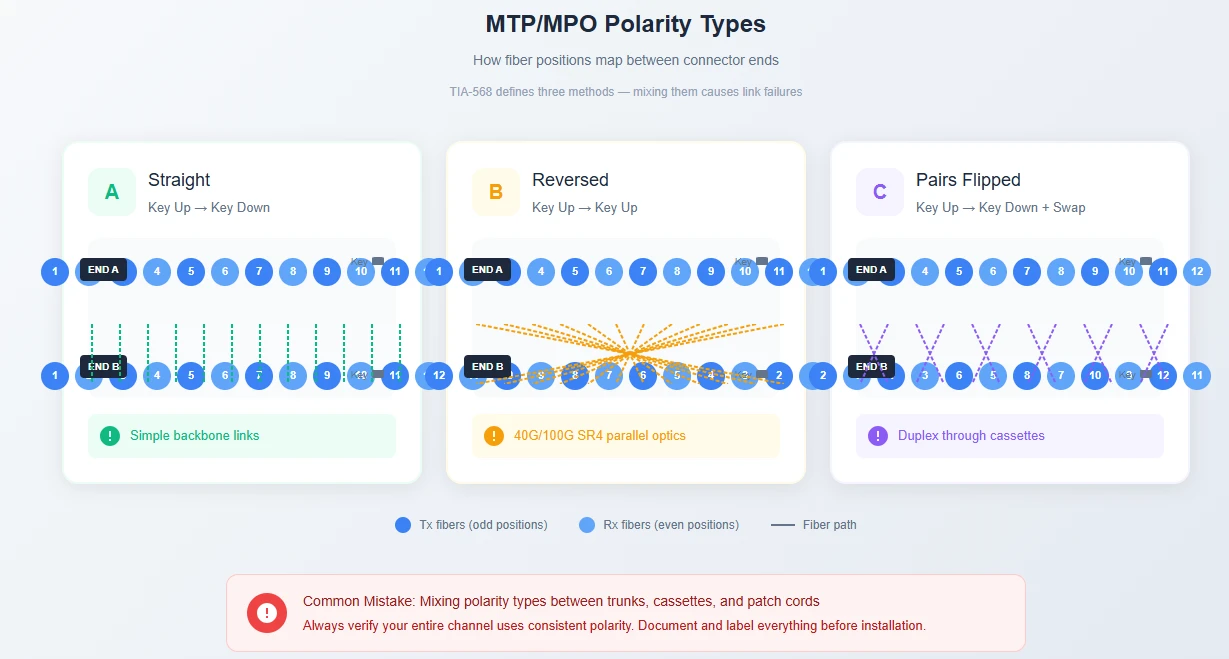

চিত্র 4: MTP/MPO পোলারিটি পদ্ধতি - অবস্থান 1 ম্যাপিং Tx/Rx প্রান্তিককরণ নির্ধারণ করে। সমান্তরাল অপটিক্সের জন্য টাইপ বি (বিপরীত) সবচেয়ে সাধারণ।
সমাধানটি জটিল নয়-এটি প্রয়োজনঅর্ডার করার আগে পরিকল্পনা করুন. আপনার পোলারিটি স্কিম নথিভুক্ত করুন। নিশ্চিত করুন যে আপনার ক্যাসেট, ট্রাঙ্ক এবং প্যাচ কর্ডগুলি একই পদ্ধতি অনুসরণ করে। সবকিছু লেবেল করুন। এবং লাইভ হওয়ার আগে একটি MPO-সক্ষম পরীক্ষকের সাথে পরীক্ষা করুন, কেউ একটি লিঙ্ক ব্যর্থতার রিপোর্ট করার পরে নয়।
TIA-568.3-D নির্দিষ্ট করে যে পরীক্ষার লিডগুলি 0.3 dB বা আরও ভাল ক্ষতিতে যাচাই করা উচিত। আপনি যদি ফাইবার পজিশন জুড়ে উচ্চ সংখ্যা বা অসামঞ্জস্যপূর্ণ ফলাফল দেখতে পান, তাহলে পোলারিটি পরীক্ষা করা প্রথম জিনিস। [1]
ভবিষ্যৎ-প্রুফিং: আপনার ক্যাবলিংয়ের জন্য 400G এবং 800G মানে কী
আপনি যদি আজ অবকাঠামো তৈরি করছেন যা 5-7 বছর স্থায়ী হতে হবে, 400G এবং 800G রোডম্যাপ গুরুত্বপূর্ণ।
এখানে ট্র্যাজেক্টোরি রয়েছে: 100G সমান্তরাল অপটিক্স (SR4) MTP-12 সংযোগকারীর সাথে 8টি ফাইবার ব্যবহার করে. 400G DR4 একই 8-ফাইবার পদ্ধতি ব্যবহার করে। কিন্তু 400G SR8 এবং 800G স্থাপনাগুলি উচ্চতর লেন গণনার জন্য 16-ফাইবার MTP সংযোগকারীগুলিতে চলে যাচ্ছে।

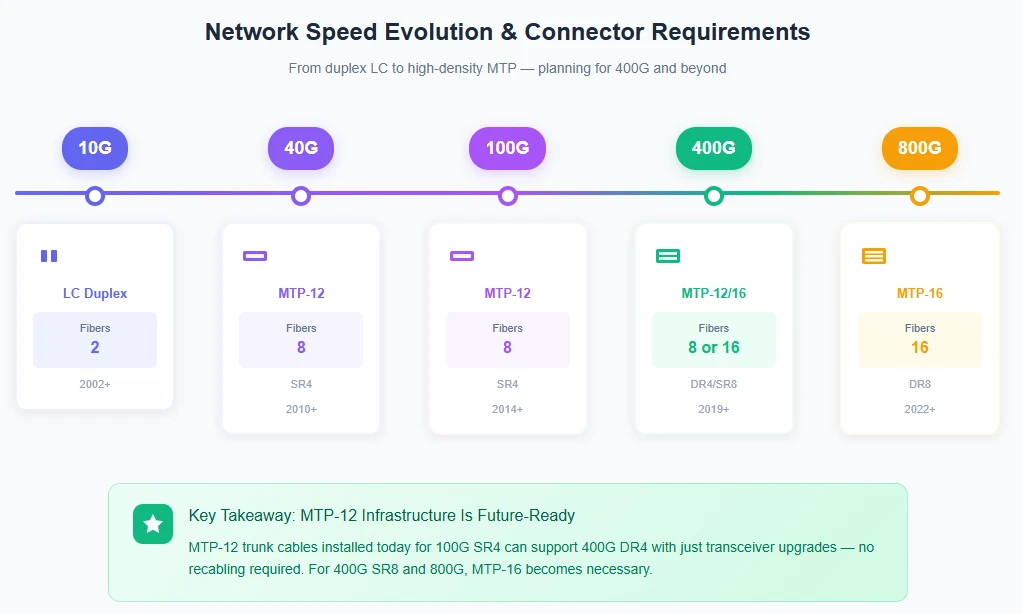

চিত্র 3: নেটওয়ার্ক গতির বিবর্তন এবং সংশ্লিষ্ট সংযোগকারীর প্রয়োজনীয়তা। MTP-12 অবকাঠামো 400G DR4 এর মাধ্যমে আপগ্রেড সমর্থন করে; MTP-16 400G SR8 এবং 800G সক্ষম করে৷
ব্যবহারিক প্রভাব: আপনি আজ 100G এর জন্য যে MTP/MPO ট্রাঙ্ক পরিকাঠামো ইনস্টল করেছেন তা শুধুমাত্র ট্রান্সসিভার আপগ্রেডের সাথে 400G DR4 হ্যান্ডেল করতে পারে-কোন রিকেবল করার প্রয়োজন নেই৷ এটি শুধুমাত্র LC-আর্কিটেকচারের তুলনায় একটি উল্লেখযোগ্য সুবিধা, যার জন্য এই গতিতে সমান্তরাল অপটিক্স সমর্থন করার জন্য ফাইবার সংখ্যা যোগ করতে হবে।
AI এবং ML ক্লাস্টারগুলির জন্য, এটি ইতিমধ্যেই প্রাসঙ্গিক। GPU-থেকে-GPU আন্তঃসংযোগগুলি এখন 400G গ্রহণ চালাচ্ছে, 800G কাছাকাছি দিগন্তে৷ যদি আপনার রোডম্যাপে কোনো গুরুতর গণনা ঘনত্ব অন্তর্ভুক্ত থাকে,উচ্চ-ঘনত্বের ফাইবার ক্যাবলিংMTP/MPO এর সাথে ঐচ্ছিক নয়-এটি টেবিল স্টেক।
পরীক্ষা: এই অংশটি এড়িয়ে যাবেন না
MTP/MPO লিঙ্কগুলি পরীক্ষা করা LC লিঙ্কগুলি পরীক্ষা করার মতো নয় এবং পার্থক্যটি কেবল একাডেমিক নয়।
আপনিপারেব্রেকআউট কেবল এবং একটি স্ট্যান্ডার্ড ডুপ্লেক্স পরীক্ষকের সাথে MTP লিঙ্কগুলি পরীক্ষা করুন। ব্রেকআউটটিকে MTP প্রান্তে সংযুক্ত করুন, প্রতিটি ফাইবার জোড়াকে পৃথকভাবে আপনার OLTS দিয়ে পরীক্ষা করুন, সমস্ত অবস্থানের জন্য পুনরাবৃত্তি করুন। একটি 12-ফাইবার সংযোগকারীর জন্য, এটি প্রতি প্রান্তে 6টি পরীক্ষা চক্র। আপনার ইনস্টলেশনের প্রতিটি সংযোগ দ্বারা গুণ করুন, রেফারেন্স কেবলগুলির জন্য সেটআপ সময় যোগ করুন এবং আপনি একটি পরীক্ষা প্রক্রিয়া দেখছেন যা প্রয়োজনের চেয়ে 5-10x বেশি সময় নেয়।
আধুনিক MPO-নির্দিষ্ট পরীক্ষক (যেমন ফ্লুক মাল্টিফাইবার প্রো) একই সাথে সমস্ত ফাইবার অবস্থান স্ক্যান করে। IEC TR 61282-15 টেস্টিং গাইড এখন ঠিক এই কারণেই নেটিভ MPO ইন্টারফেস সহ পরীক্ষকদের সুপারিশ করে-সময় সাশ্রয় নাটকীয়, এবং আপনি একাধিক ব্রেকআউট সংযোগ পরিচালনার ত্রুটি-প্রবণ পদক্ষেপটি দূর করেন৷ [2]
ইনস্টলেশনের পরে সবকিছু পরীক্ষা করুন, আপনি উৎপাদনে লিঙ্ক স্থাপন করার আগে। দূষণ এবং পোলারিটি ত্রুটিগুলি ঠিক করা অনেক সহজ যখন র্যাকগুলি লাইভ থাকে না এবং অপারেশন টিম আপনার ঘাড়ে নিঃশ্বাস নিচ্ছে না।
উপাদান সঠিক হচ্ছে
সমস্ত MTP/MPO সংযোগকারী সমানভাবে তৈরি হয় না। স্ট্যান্ডার্ড এমপিও সংযোগকারী (প্রতি IEC 61754-7) 1990 সাল থেকে প্রায় হয়ে আসছে। MTP-US Conec-এর ট্রেডমার্কযুক্ত সংস্করণ-আধুনিকের জন্য গুরুত্বপূর্ণ কিছু বর্ধন যোগ করেউচ্চ-ঘনত্বের ফাইবার ক্যাবলিং:
ভাসমান ফেরুল ডিজাইনশারীরিক যোগাযোগের সারিবদ্ধতা উন্নত করে, বিশেষ করে গুরুত্বপূর্ণ কারণ আপনি আরও ফাইবার যোগ করেন
ধাতু পিন clamps(বনাম. জেনেরিক এমপিওতে প্লাস্টিক) বারবার মিলন চক্রের সময় পিন ভাঙা কমায়
কঠোর উত্পাদন সহনশীলতাকম এবং আরও সামঞ্জস্যপূর্ণ সন্নিবেশ ক্ষয় প্রদান করে
MTP এবং MPO শারীরিকভাবে সামঞ্জস্যপূর্ণ-আপনি কোনো সমস্যা ছাড়াই একটি জেনেরিক এমপিওতে একটি MTP সংযোগকারীকে সঙ্গম করতে পারেন৷ কিন্তু সমালোচনামূলক অবকাঠামোর জন্য, কর্মক্ষমতা পার্থক্য প্রিমিয়ামকে ন্যায্যতা দেয়।
যখন সোর্সিংফাইবার অপটিক সংযোগকারীএবং সমাবেশগুলি, সরবরাহকারীদের সন্ধান করুন যারা প্রতিটি তারের জন্য পৃথক পরীক্ষার রিপোর্ট প্রদান করে। জেনেরিক "মেট স্পেক" দাবিগুলি প্রকৃত পরিমাপ করা মানের তুলনায় কম কার্যকর। আপনি সন্নিবেশ ক্ষতির ডেটা দেখতে চান যে কোন নির্দিষ্ট ফাইবারগুলি কোন সংখ্যাগুলিকে আঘাত করে-এভাবে আপনার ইনস্টলেশন সাইটে পৌঁছানোর আগে আপনি সমস্যাগুলি ধরতে পারেন৷
ইনস্টলেশন অনুশীলন যা কলব্যাক প্রতিরোধ করে
কিছু ইনস্টলেশন বিবরণ অসামঞ্জস্যপূর্ণভাবে গুরুত্বপূর্ণ:
পরিচ্ছন্নতাই সবকিছু।একটি একক-ফাইবার এলসি ফেরুলে একটি 1-মাইক্রন ধূলিকণা একটি সংযোগকে প্রভাবিত করে। একটি MTP-24 ফেরুলের একই কণা একই সাথে একাধিক ফাইবার কোরকে ক্ষয় করতে পারে। সর্বদা একটি ফাইবার স্কোপ (200x সর্বনিম্ন বড়করণ) দিয়ে প্রান্তের মুখগুলি পরিদর্শন করুন এবং প্রতিটি মিলনের আগে উপযুক্ত সরঞ্জাম দিয়ে পরিষ্কার করুন। সংযোগ প্রতি কয়েক অতিরিক্ত মিনিট পরে সমস্যা সমাধানের ঘন্টা বাঁচায়।
বাঁক ব্যাসার্ধ সম্মান.10x-বাইরের-ব্যাসের নিয়ম LC এবং MTP/MPO উভয়ের ক্ষেত্রেই প্রযোজ্য। শক্ত বাঁকগুলি সন্নিবেশের ক্ষতি বাড়ায় এবং মাইক্রোফ্র্যাকচারের কারণ হতে পারে যা ইনস্টলেশনের কয়েক মাস পর বিরতিহীন ব্যর্থতা হিসাবে দেখা যায়। উপযুক্ত তারের ব্যবস্থাপনা ব্যবহার করুন-উল্লম্ব পরিচালক, অনুভূমিক নির্দেশিকা-যা পুরো পথ জুড়ে ব্যাসার্ধ বজায় রাখে।
সঠিকভাবে লিঙ্গ মিলান.MTP/MPO সংযোগকারীগুলি পুরুষ (গাইড পিন সহ) এবং মহিলা (পিনহোল সহ) কনফিগারেশনে আসে। সরঞ্জাম পোর্ট সবসময় পুরুষ হয়, তাই সরঞ্জামের সাথে সংযোগকারী তারের মহিলা প্রান্ত প্রয়োজন। ট্রাঙ্ক-থেকে-ট্রাঙ্ক সংযোগগুলি সাধারণত পুরুষ-থেকে-নারী-থেকে-মহিলা অ্যাডাপ্টার ব্যবহার করে৷ অমিল লিঙ্গ জোর করে গাইড পিনগুলিকে ক্ষতিগ্রস্ত করে-এবং পূর্বে বন্ধ হয়ে যাওয়া অ্যাসেম্বলিগুলিতে ক্ষতিগ্রস্ত সংযোগকারীগুলিকে প্রতিস্থাপন করা ব্যয়বহুল৷
সবকিছু ক্যাপ.ডাস্ট ক্যাপ একটি কারণে বিদ্যমান. সক্রিয়ভাবে ব্যবহার না করা প্রতিটি সংযোগকারীকে ক্যাপ করা উচিত। এটি একটি সাধারণ অভ্যাস যা সংযোগ সমস্যার সবচেয়ে সাধারণ উত্সকে বাধা দেয়।
তাহলে আপনার আসলে কি করা উচিত?
একটি জেনেরিক "এটি নির্ভর করে" উপসংহার দেওয়ার পরিবর্তে, এখানে একটি বাস্তব সিদ্ধান্তের কাঠামো রয়েছে যা পরামিতিগুলির উপর ভিত্তি করে যা আসলে পছন্দকে চালিত করে।

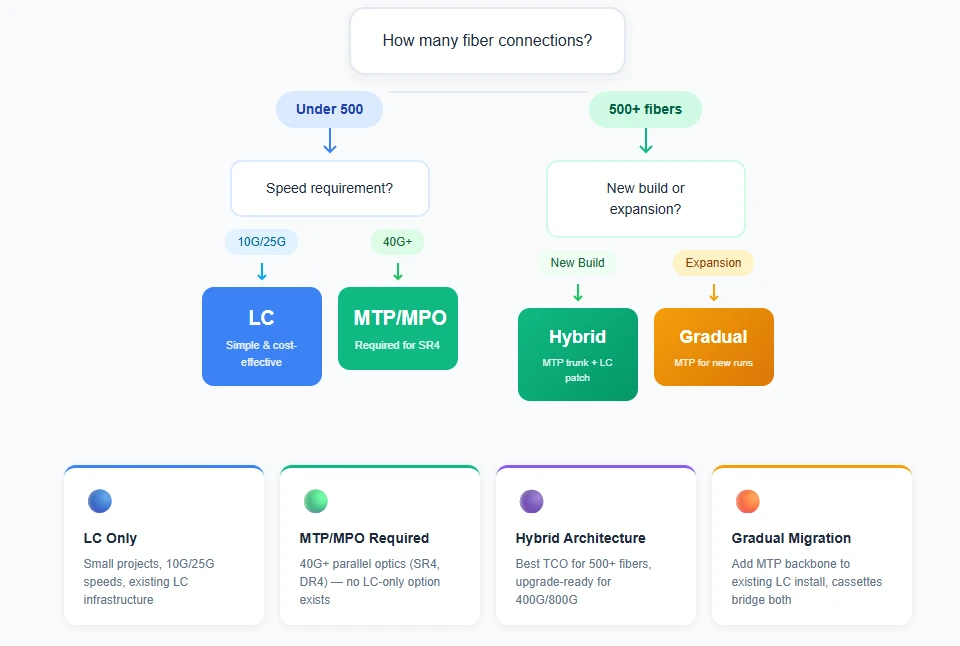

চিত্র 5: সিদ্ধান্ত কাঠামো - আপনার প্রকল্পের পরামিতিগুলিকে সঠিক তারের পদ্ধতির সাথে মেলে৷
ফ্লোচার্ট মূল সিদ্ধান্তের পয়েন্টগুলি ক্যাপচার করে, কিন্তু এখানে এর পিছনে যুক্তি রয়েছে: সংযোগ গণনা বেসলাইন সেট করে (TCO ক্রসওভার 400-500 ফাইবারগুলির কাছাকাছি হয়), গতির প্রয়োজনীয়তা সেই বেসলাইনকে ওভাররাইড করতে পারে (40G+ সমান্তরাল অপটিক্সের জন্য MTP/MPO স্কেল নির্বিশেষে প্রয়োজন), এবং প্রকল্পের ধরন বাস্তবায়নের কৌশলকে প্রভাবিত করে (নতুন স্কেল বিল্ডগুলি থেকে স্কেল তৈরি করতে পারে)।
সঠিক উত্তরটি আপনার নির্দিষ্ট সংখ্যার উপর নির্ভর করে বাস্তব উদ্ধৃতি সহ আপনার নিজস্ব TCO বিশ্লেষণ চালান। কম্পোনেন্ট স্পেসিফিকেশন এবং কাস্টম অ্যাসেম্বলি সম্পর্কে নির্দেশনার জন্য,EVOLUX এর পেশাদার দলের সাথে যোগাযোগ করুনআপনার নির্দিষ্ট স্থাপনার প্রয়োজনীয়তার সাথে পণ্যগুলি মেলাতে সহায়তা করতে।
চূড়ান্ত চিন্তা:ক্যাবলিং অবকাঠামোর সাধারণত 10-15 বছরের জীবনকাল থাকে। আপনি আজ যে প্রযুক্তিগত সিদ্ধান্তগুলি নিচ্ছেন সেই সরঞ্জামগুলিকে সমর্থন করবে যা এখনও বিদ্যমান নেই৷ আপনার প্রয়োজনের চেয়ে বেশি ধারণক্ষমতা তৈরি করুন- এখন উচ্চতর ফাইবার গণনার ক্রমবর্ধমান খরচ পরে পুনঃস্থাপন খরচের তুলনায় অনেক কম।
তথ্যসূত্র
[1] TIA-568.3-D, অপটিক্যাল ফাইবার ক্যাবলিং এবং কম্পোনেন্টস স্ট্যান্ডার্ড। টেলিযোগাযোগ শিল্প সমিতি, 2016।
[2] ফ্লুক নেটওয়ার্ক, "মাল্টি-ফাইবার পুশ অন (MPO) সংযোগকারী," প্রযুক্তিগত রেফারেন্স। https://www.flukenetworks.com/expertise/learn-bout/multi-fiber-push-mpo-সংযোগকারী
তথ্যের উপর নোট:এই নিবন্ধে খরচ পরিসংখ্যান মার্কিন বাজার পরিস্থিতি এবং সাধারণ প্রকল্প সুযোগ উপর ভিত্তি করে অনুমান করা হয়. প্রকৃত খরচ অঞ্চল, বিক্রেতা এবং প্রকল্পের নির্দিষ্টকরণ অনুসারে পরিবর্তিত হয়। সন্নিবেশ ক্ষতি এবং রিটার্ন লস স্পেসিফিকেশন সাধারণত প্রস্তুতকারকের ডেটা উপস্থাপন করে; চূড়ান্ত ডিজাইনের আগে সর্বদা বর্তমান ডেটাশিট দিয়ে যাচাই করুন। খরচ তুলনা সারণি প্রতিনিধি পরিস্থিতি উপস্থাপন করে
