"কেন আমার 10G ক্যাম্পাস নেটওয়ার্ক এখনও পিছিয়ে আছে যখন আমি সেরা একক মোড ফাইবার ব্যবহার করি?"

এটি একটি বিশ্ববিদ্যালয়ের তিন দিন আগে একটি সিস্টেম ইন্টিগ্রেটরের কাছ থেকে আতঙ্কিত বার্তা ছিলসম্পূর্ণ অপটিক্যাল ক্যাম্পাসহস্তান্তর ল্যাবে,একক মোড বনাম মাল্টিমোডএকটি সহজ স্পেস শীট তুলনা মত দেখায়. একটি বাস্তব কাজের সাইটে? ভিন্ন গল্প। আমরা প্রকল্পগুলিকে লাইনচ্যুত হতে দেখেছি কারণ কেউ একটি APC সবুজ অ্যাডাপ্টারের সাথে একটি UPC নীল সংযোগকারীকে সঙ্গম করেছে৷ অথবা ONT লিঙ্ক বাজেট অবমূল্যায়ন. অথবা 100-মিটার রানের জন্য একক মোড ট্রান্সসিভারে বাজেট উড়িয়ে দিয়েছে যা সস্তা মাল্টিমোড অপটিক্স ব্যবহার করতে পারত।

FTTO নতুন স্ট্যান্ডার্ড হওয়ার সাথে সাথে, ফাইবার নির্বাচন "দীর্ঘ সময়ের জন্য একক মোড, সংক্ষিপ্তভাবে মাল্টিমোড" থেকে অনেক বেশি এগিয়ে গেছে। যদি আপনার ক্যাবলিং পদ্ধতি পাঠ্যপুস্তক অঞ্চলে আটকে থাকে-সততার সাথে, আপনি ভবিষ্যতে আপগ্রেডের জন্য ল্যান্ডমাইন রোপণ করতে পারেন।

এটির চিত্র: একটি 50-বিল্ডিং ক্যাম্পাস যা 20 বছরের জন্য একটি তারের প্রতিস্থাপনের প্রয়োজন হবে না৷ যে একটি ভাল পরিকল্পিত প্রতিশ্রুতিPOL তারের গাইডবাস্তবায়ন কিন্তু সেখানে পথ? ফাঁদে ভরা। LC বা SC/APC? অনুভূমিক রানে সম্পূর্ণ একক মোড, নাকি অপটিক্যাল মডিউলগুলিতে সংরক্ষণ করতে মাল্টিমোড রাখুন? একটি ভুল সংযোগকারী স্পেক শুধু আপনার টাইমলাইনে বিলম্ব করে না। এটি বছরের পর বছর ধরে রক্ষণাবেক্ষণের মাথাব্যথা বাড়িয়ে দেয়।

আসুন পদার্থবিজ্ঞানের সংজ্ঞাগুলি এড়িয়ে যাই যা আপনি একশ বার দেখেছেন। এখানে লক্ষ্য: আপনাকে "প্রথমবার এটি সঠিকভাবে পেতে" সিদ্ধান্ত নিতে সহায়তা করা।

প্রকৃতপক্ষে গুরুত্বপূর্ণ সংখ্যা

আপনি স্ট্যান্ডার্ড তুলনা চার্ট দেখেছেন। মূল ব্যাস, তরঙ্গদৈর্ঘ্য, দূরত্ব। বুঝেছি। কিন্তু সেই চার্টগুলি আপনাকে আসল গল্প বলে না: একক মোড বনাম মাল্টিমোড সিদ্ধান্ত অর্থ সম্পর্কে। পদার্থবিদ্যা নয়।

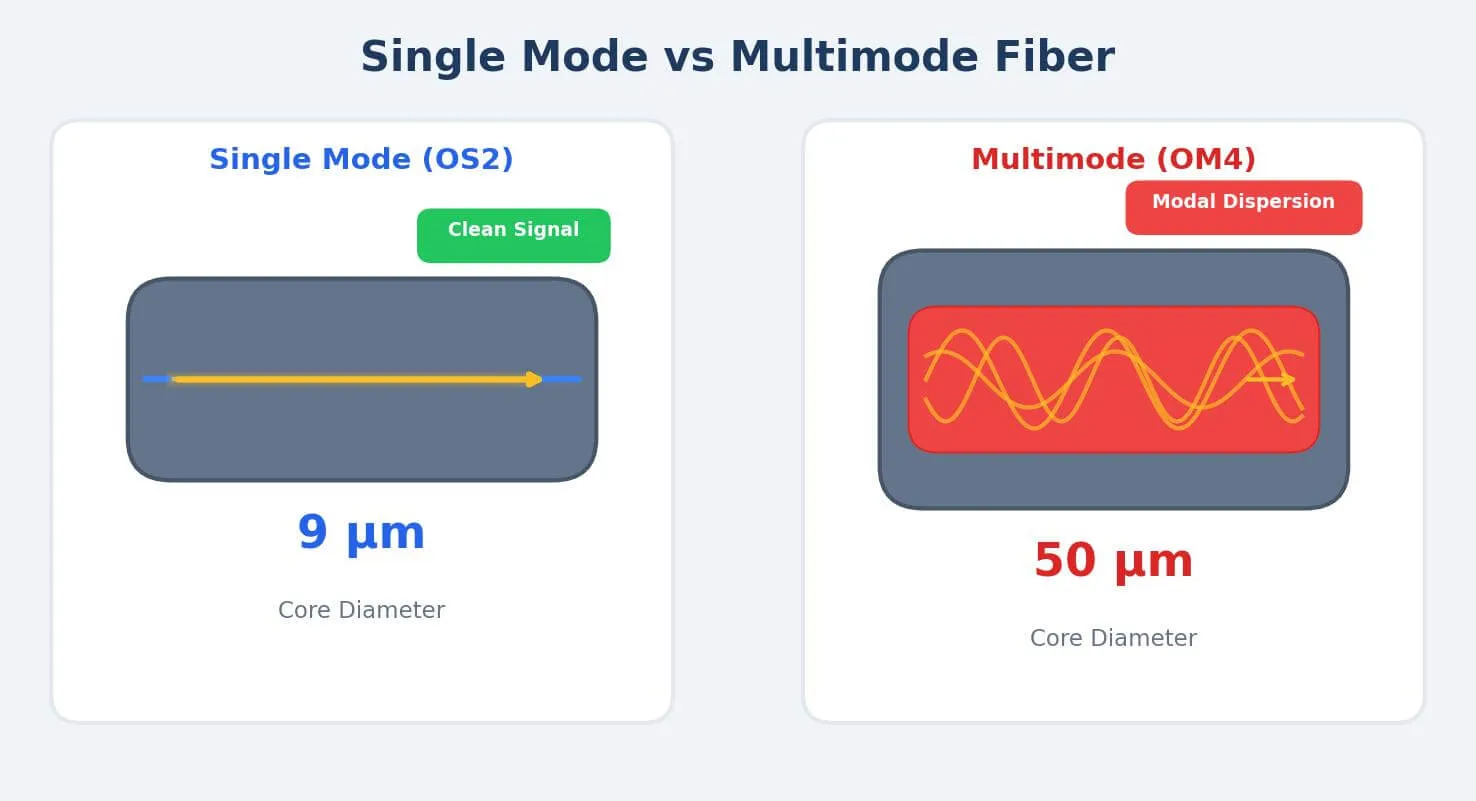

এই ভাবে এটা চিন্তা. সিঙ্গেল মোড হল একটি স্পোর্টস কার-কোর নিচের আলোর একটি রশ্মি এত পাতলা (9 মাইক্রোমিটার) যে তুলনায় মানুষের চুল মোটা দেখায়। ক্লিন সিগন্যাল, 10, 20, 100 কিলোমিটার ভ্রমণ করে কোনো বুস্টের প্রয়োজন ছাড়াই। মাল্টিমোড হল পিকআপ ট্রাক। চওড়া কোর (50 মাইক্রোমিটার{10}}এখনও চুলের চেয়ে পাতলা, কিন্তু 6x বড়), একাধিক আলোর রশ্মি একই সাথে বাউন্স করছে। সাথে কাজ করা সহজ, সংযোগ করা সস্তা। কিন্তু সেই বাউন্সিং বিমগুলো কয়েকশ মিটার পরে হস্তক্ষেপ করতে শুরু করে। সিগন্যাল কর্দমাক্ত হয়ে যায়।

ফাঁদ দেখতে? একক মোড তারের সস্তা. কিন্তু ট্রান্সসিভারের দাম 3-5 গুণ বেশি। একটি 500-বন্দর ক্যাম্পাসের জন্য, শুধুমাত্র অপটিক্সেই এই পার্থক্য $30,000-50,000 হয়৷ দক্ষিণ-পূর্ব এশিয়া জুড়ে আমাদের 2023-2024 প্রকল্পগুলিতে, আমরা দেখেছি যে সংক্ষিপ্ত রানে "ভবিষ্যত-প্রুফিংয়ের জন্য" এই সঠিক গণনা-বাছাই একক মোড দ্বারা ক্রয়কারী দলগুলি পুড়ে যায়, তারপরে যখন ট্রান্সসিভার খরচ বাজেটকে উড়িয়ে দেয়।

এখন-POL আর্কিটেকচার সবকিছু পরিবর্তন করে।সম্পূর্ণ অপটিক্যাল ক্যাম্পাসPOL ব্যবহার করে স্থাপনাপ্রয়োজনএকক মোড। কোন পছন্দ জড়িত. প্রযুক্তিটি GPON তরঙ্গদৈর্ঘ্য ব্যবহার করে-ডিভিশন মাল্টিপ্লেক্সিং-দুটি তরঙ্গদৈর্ঘ্য একটি ফাইবার স্ট্র্যান্ডে বিপরীত দিকে ভ্রমণ করে। শুধুমাত্র একক মোডের পরিষ্কার সংক্রমণের সাথে কাজ করে।

তাই আপনি যদি POL তৈরি করছেন, মাল্টিমোড বিতর্ক এড়িয়ে যান। কিন্তু ঐতিহ্যবাহী ইথারনেট? সেখানেইঅপটিক্যাল ল্যানের জন্য ফাইবার নির্বাচনজটিল হয়ে যায়।

কেন SC/APC ডমিনেট করে POL (এবং আপনি যখন রঙ মিশ্রিত করেন তখন কী ঘটে)

ঐতিহ্যবাহী ক্যাম্পাস নেটওয়ার্ক দেখতে একটি গাছের মত। মূলে মূল সুইচ, শাখায় বিতরণ সুইচ, প্রতিটি তলায় অ্যাক্সেস সুইচ। প্রচুর সরঞ্জাম, প্রচুর শক্তি, প্রচুর জিনিস যা ভেঙে যায়।

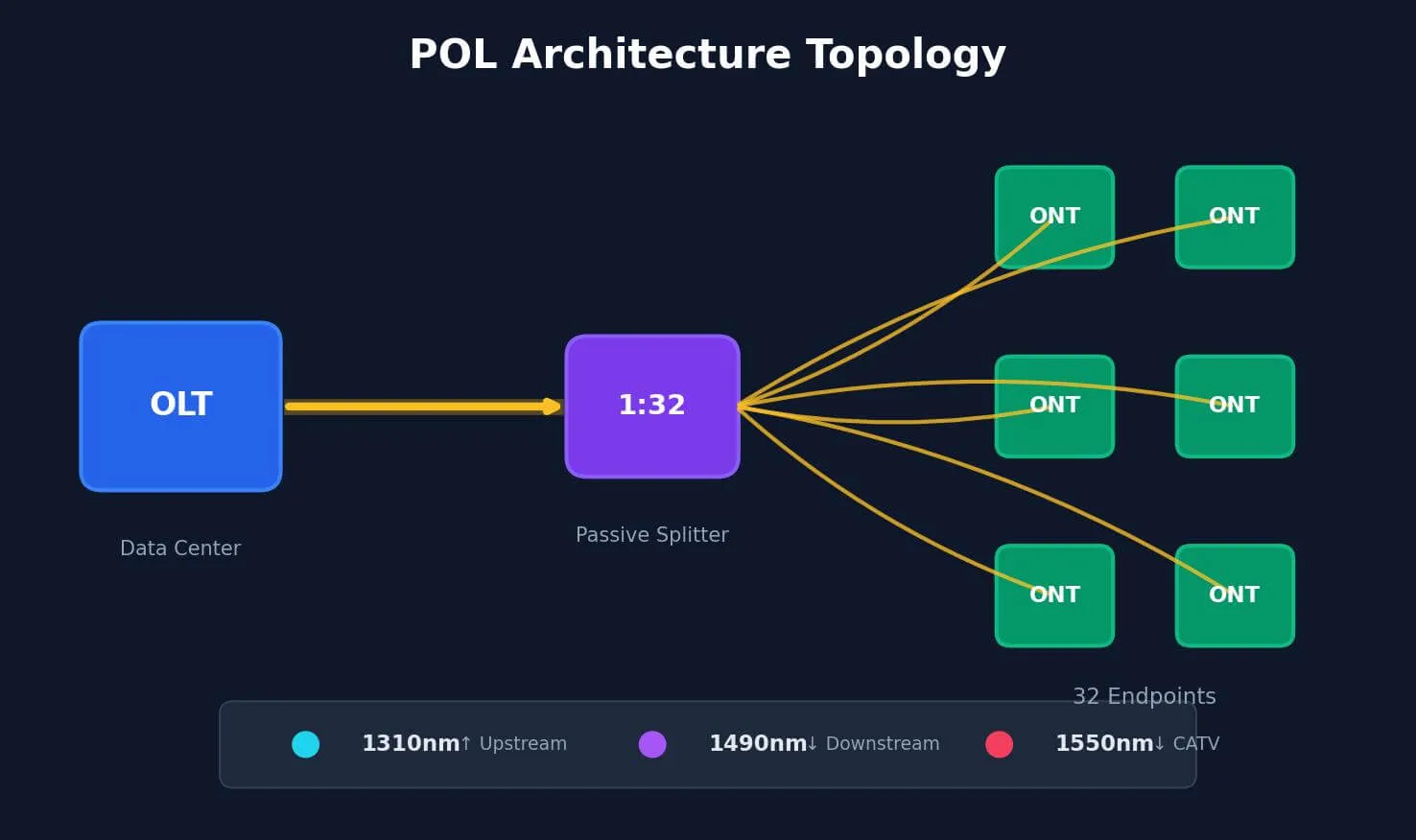

POL যে সমতল. একটি কেন্দ্রীয় OLT প্রতিটি ডেস্ক বা রুমে ONT-এর সাথে প্যাসিভ স্প্লিটারের মাধ্যমে সংযোগ করে। কোন মধ্যবর্তী সুইচ. প্রতিটি তলায় আইডিএফ ক্লোসেট নেই। শুধু ফাইবার, স্প্লিটার, এন্ডপয়েন্ট।

[ডেটা সেন্টার] → OLT → একক ফাইবার → 1:32 স্প্লিটার → 32 ONT

ডাউনস্ট্রিম: 1490nm|আপস্ট্রিম: 1310nm|উভয়ই এক ফাইবার স্ট্র্যান্ডে

স্প্লিটারগুলি সম্পূর্ণ প্যাসিভ। কোন শক্তি নেই, কোন ইলেকট্রনিক্স নেই, ব্যর্থ হওয়ার কিছু নেই। OLT থেকে আলো 1:32 স্প্লিটারে আঘাত করে এবং 32টি স্থানে বিভক্ত হয়। 32-ওয়ে স্প্রিঙ্কলার সহ একটি বাগানের পায়ের পাতার মতো - আপনি লেজারের আলো বিভক্ত করছেন, জলের চাপ নয়।

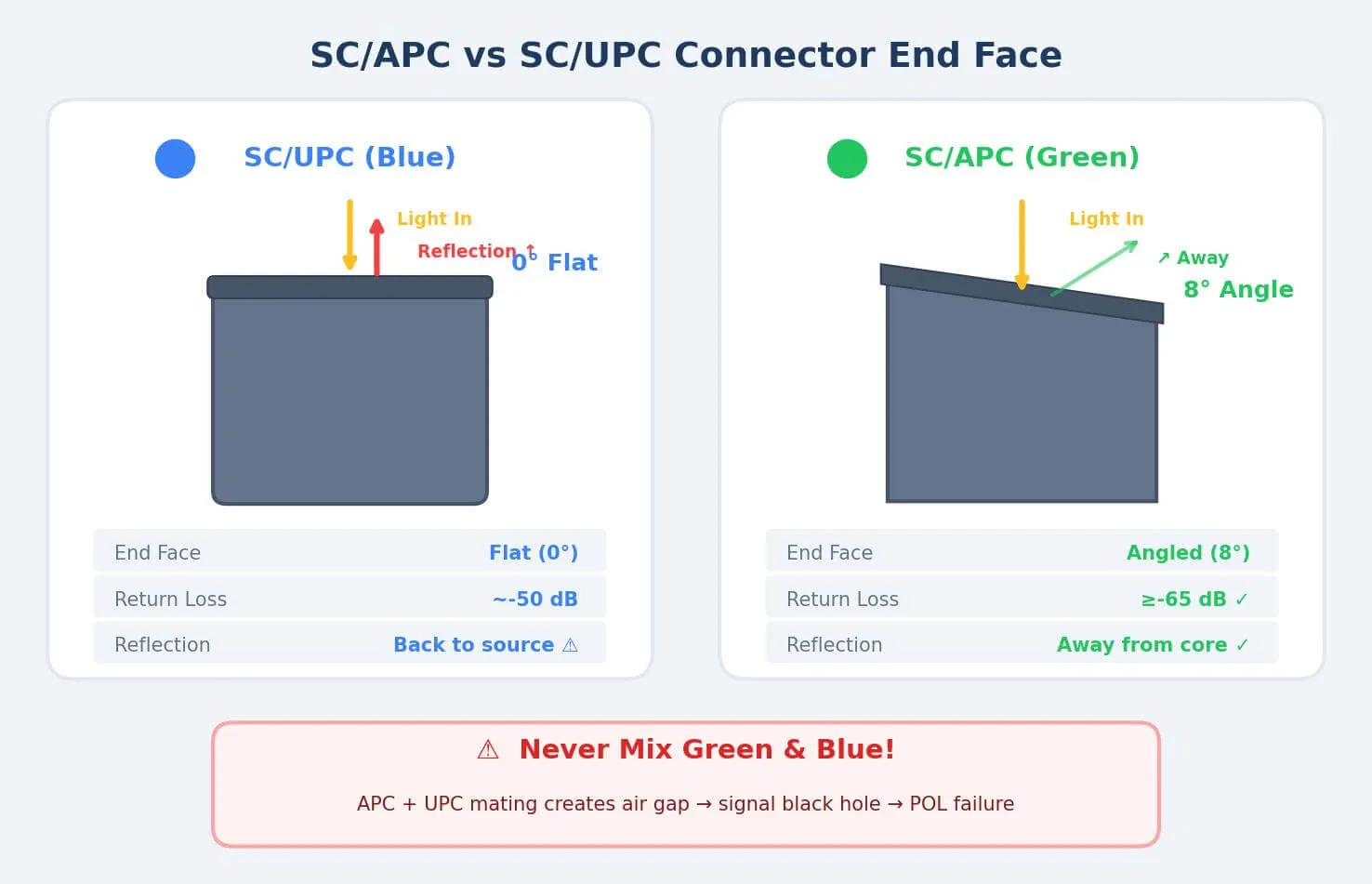

সমালোচনামূলক বিবরণ অধিকাংশ গাইড এড়িয়ে যায়: POL প্রায় সর্বজনীনভাবে SC/APC সংযোগকারী ব্যবহার করে। "APC" মানে হল অ্যাঙ্গল ফিজিক্যাল কন্টাক্ট-ফেরুল সমতলের পরিবর্তে 8 ডিগ্রিতে পালিশ করা। যখন আলো একটি সমতল পৃষ্ঠে (UPC) আঘাত করে, কিছু কিছু সরাসরি উৎসের দিকে ফিরে আসে। দ্বিমুখী পিওএল-এ, সেই প্রতিফলনগুলি শব্দ তৈরি করে। কয়েক ডজন সংযোগ পয়েন্টেরও বেশি, শব্দ জমে।

কোণযুক্ত APC মুখটি মূল থেকে দূরে প্রতিফলন বাউন্স করে। রিটার্ন লস ~-50 dB (UPC) থেকে -65 dB বা আরও ভাল (APC) পর্যন্ত নেমে যায়। মোটামুটি 30x কম প্রতিফলিত আলো এটিকে ফিরিয়ে দেয়। POL পদে? ক্লিন সিগন্যাল এবং ডিগ্রেডেড সিগন্যালের মধ্যে পার্থক্য।

TIA ফাইবার অপটিক ট্রেনিং কাউন্সিল সহজভাবে বলে: SC/APC হল প্যাসিভ অপটিক্যাল নেটওয়ার্কের জন্য স্ট্যান্ডার্ড কারণ রিটার্ন লস বৈশিষ্ট্য দ্বিমুখী সিস্টেমে গুরুত্বপূর্ণ। দ্বিতীয়বার-এটি অনুমান করবেন না-SC/APC যান৷

আপনি সবুজ এবং নীল মিশ্রিত করলে কি হয়:

আমরা গত বছর একটি স্মার্ট হোটেল GPON প্রকল্পে এটি দেখেছি। ঠিকাদার মেঝেতে SC/APC (সবুজ) ব্যবহার করেছে-স্তরের স্প্লিটার আউটপুট-সঠিক৷ কিন্তু তারপর ONT সংযোগের জন্য রুম SC/UPC (নীল) প্যাচ কর্ড দিয়েছিল। শারীরিকভাবে, এটা প্লাগ ইন. বৈদ্যুতিকভাবে? বিপর্যয়।

সমতল মুখের সাথে মিলিত কোণীয় মুখ একটি ক্ষুদ্র বায়ু ফাঁক তৈরি করে। যোগাযোগ এলাকা প্রায় কিছুই সঙ্কুচিত হয়. রিটার্ন লস plummets. প্রতিফলিত অপটিক্যাল শক্তি OLT এ উচ্চ-প্রতিফলন অ্যালার্ম ট্রিগার করে। আরও খারাপ-যখন 1550nm CATV সিগন্যাল উচ্চ শক্তিতে আসে, তখন এয়ার গ্যাপ রিফ্লেকশনের কারণে প্রান্তের ঘরে ONT বারবার অফলাইনে ড্রপ হয়ে যায়। অতিথিরা অভিযোগ করেছেন। প্রশাসন আতঙ্কিত। 200+টি কক্ষের জন্য পুনরায়{10}}প্যাচ কর্ড টানানোর জন্য প্রয়োজন৷

একটি সমস্ত-অপটিক্যাল নেটওয়ার্কে, সবুজ-নীল থেকে-"একটু ধীর" নয়৷ এটি একটি সংকেত ব্ল্যাক হোল। যে 1dB সন্নিবেশ ক্ষতি বৃদ্ধি ছোট দেখায়-কিন্তু একটি 1:64 বিভক্ত লিঙ্কে, এটি সেই স্ট্র যা সিস্টেমকে ভেঙে দেয়৷

বাস্তব স্থাপনার সিদ্ধান্ত

ডেটা সেন্টার থেকে প্রথম স্প্লিটার পর্যন্ত মেরুদণ্ড।এটি আপনার হাইওয়ে। সবকিছু এর মধ্য দিয়ে প্রবাহিত হয়। POL মানে একক মোড OS2 যার সাথে SC/APC-কোনো আলোচনা নেই৷ কিন্তু ক্যাবল গ্রেড, প্রাক-সমাপ্ত বনাম ক্ষেত্র-সমাপ্ত, অতিরিক্ত ফাইবার গণনা? এখনো সিদ্ধান্ত নিতে হবে।

2কিমি (বেশিরভাগ ক্যাম্পাস ব্যাকবোন) এর নিচে রানের জন্য, স্ট্যান্ডার্ড OS2 কাজটি পরিচালনা করে। প্রিমিয়াম কম-ফাইবার ক্ষতি? ওভারকিল যদি না আপনি অত্যন্ত দীর্ঘ স্প্লিটার চেইন পুশ করছেন বা 25G-PON আপগ্রেডের পরিকল্পনা করছেন। সংযোগকারী প্রতি সন্নিবেশ ক্ষতি 0.3 dB-এর নিচে থাকা উচিত-আপনার RFQ-এ এটি উল্লেখ করুন, পরীক্ষার রিপোর্ট প্রয়োজন।

প্রি-টার্মিনেট করা ট্রাঙ্ক তারের খরচ বেশি কিন্তু ইনস্টলেশনের সময় বাঁচে। হাসপাতাল বা বিশ্ববিদ্যালয়ের জন্য যেখানে ব্যাঘাত কমানো গুরুত্বপূর্ণ? এটা মূল্য. সময়ের সাথে নতুন নির্মাণ? ক্ষেত্র সমাপ্তি সূক্ষ্ম কাজ করে। OLT এ উচ্চ-ঘনত্বের সমাপ্তির জন্য,ফাইবার অপটিক সংযোগকারীর্যাক-মাউন্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা রক্ষণাবেক্ষণের সময় পোর্ট সনাক্তকরণ এবং অ্যাক্সেস সহজ করে তোলে।

স্প্লিটার থেকে ওএনটি পর্যন্ত বিতরণ তারগুলি।

এই যেখানেFTTO ফাইবার সংযোগকারীআকর্ষণীয় পেতে একটি কেবল নয়-প্রতিটি স্প্লিটার থেকে 32টি অবস্থানে 32টি কেবল। স্প্লিটার গণনা দ্বারা গুণ করুন। মাঝারি-আকারের ক্যাম্পাসে 50+ স্প্লিটার থাকতে পারে 1,500+ শেষ পয়েন্টে। প্রচুর সংযোগকারী।

SC/APC ডিফল্ট থাকে। কিন্তু প্রথমে আপনার ONT স্পেস পরীক্ষা করুন-কিছু নতুন মডেল LC/APC পোর্ট ব্যবহার করে। যদি তাই হয়, আপনি LC-টার্মিনেট করা কেবলগুলিকে (ক্লিনার) চালাতে পারেন বা স্প্লিটারে SC-এলসি হাইব্রিড অ্যাডাপ্টার ব্যবহার করতে পারেন (সংযোগ পয়েন্ট যোগ করে)। আমরা সাধারণত প্রথম বিকল্প সুপারিশ। প্রতিটি অ্যাডাপ্টার একটি সম্ভাব্য ব্যর্থতা পয়েন্ট.

কেন সংযোগকারীর মান স্কেলে গুরুত্বপূর্ণ:

সংযোগকারী প্রতি একটি 0.1 dB পার্থক্য তুচ্ছ শোনাচ্ছে৷ শত শত সংযোগ জুড়ে গুণ করুন-এটি নয়৷ সাধারণ 1:32 POL আর্কিটেকচারে ~28 dB মোট ক্ষতির বাজেট রয়েছে। স্প্লিটার 15-17 ডিবি খায়। ক্যাবল অ্যাটেন্যুয়েশন আরও কয়েকটা লাগে। এটি সমস্ত সংযোগকারীর ক্ষতির জন্য সম্ভবত 8-10 ডিবি ছেড়ে যায়। সস্তা সংযোগকারীরা আপনাকে দীর্ঘ রানে বাজেটের উপরে ঠেলে দেয়।

ঐতিহ্যগত ইথারনেট ব্যাকবোন (যখন আপনি POL করছেন না)।সবাই POL এর জন্য প্রস্তুত নয়। বিদ্যমান অবকাঠামো সংস্কার? বাজেটের সীমাবদ্ধতা? ঐতিহ্যগত সুইচড ইথারনেট এখনও কাজ করে। যদিও বিভিন্ন ফাইবার সিদ্ধান্ত.

300 মিটারের নিচে-মেঝে-থেকে-মেঝে, সংলগ্ন বিল্ডিংগুলি-এলসি ডুপ্লেক্স সহ OM4 মাল্টিমোড অর্থনৈতিক অর্থবহ৷ কয়েক ডজন সুইচ সংযোগ করার সময় ট্রান্সসিভার সঞ্চয় (এসআর বনাম এলআর মডিউল) যোগ হয়। ক্যালকুলাসটি 300+ মিটারে উল্টে যায়। মাল্টিমোড সংগ্রাম, বিশেষ করে উচ্চ গতিতে।ক্যাম্পাস নেটওয়ার্কে একক মোড ব্যবহারইন্টার-বিল্ডিং লিঙ্কগুলি সীমাহীন ব্যান্ডউইথ হেডরুম দেয়৷ একবার ইন্সটল করুন, 10G, 100G, 400G-এর পরে যাই হোক সমর্থন করুন৷

LC/UPC (APC নয়) পয়েন্ট-থেকে-পয়েন্ট ইথারনেটের জন্য ভালো কাজ করে। কোন দ্বিমুখী WDM নেই, তাই অতিরিক্ত APC খরচ এবং পরিচালনার যত্নের প্রয়োজন নেই।

ডেস্কটপ সংযোগ এবং জোন ঘের সমাধান

FTTO মানে ফাইবার ডেস্কে পৌঁছায়। ডেটা সেন্টারের চেয়ে ভিন্ন পরিবেশ। তারের লাথি পেতে. তাদের উপর চেয়ার গড়িয়ে. পরিচ্ছন্নতা কর্মীরা জিনিস ধাক্কা দেয়। দফাইবার সংযোগকারী নির্বাচন গাইডডেস্কটপের জন্য স্থায়িত্বকে অগ্রাধিকার দেয়।

বেন্ড-অসংবেদনশীল ফাইবার (BIF) অ-আলোচনাযোগ্য। স্ট্যান্ডার্ড ফাইবার টাইট বাঁক এ সংকেত হারায়। BIF হ্যান্ডেল বেন্ড রেডিআই 7.5 মিমি-আপনার গোলাপী আঙুলের চেয়ে শক্ত। প্রাক-প্যাচ কর্ড কাটা (2m, 3m, 5m) প্রতিটি ডেস্কে ফিল্ড টার্মিনেশন বনাম সময় বাঁচান। খরচের পার্থক্য ন্যূনতম, বিশ্রী ইনস্টলেশন অবস্থান থেকে পরিবর্তনশীলতা এড়ায়।

ওপেন অফিস চ্যালেঞ্জ:

একটি বড় ইন্টারনেট কোম্পানির জন্য একটি প্রকল্পে-সম্পূর্ণভাবে খোলা অফিস লেআউট-ডিজাইনার সমর্থন কলামে কোনো দৃশ্যমান তারের ট্রে মাউন্ট করতে অস্বীকার করেন। মেরুদণ্ড থেকে প্রতিটি ডেস্কে সরাসরি রাউটিং মানে সর্বত্র ফাইবার। দুঃস্বপ্ন বজায় রাখা.

আমাদের সমাধান: সিলিং প্লেনামে বা উঁচু মেঝেতে জোন ঘের। ব্যাকবোন থেকে প্রতিটি জোন বক্সে মাল্টি-ফাইবার এমপিও ট্রাঙ্ক চালান। বক্সের ভিতরে, 6-8টি কাছাকাছি ওয়ার্কস্টেশনে পরিবেশনকারী এলসি ইউনিবুট প্যাচ কর্ডগুলিতে প্রবেশ করুন৷

পাওনা? যখন ওয়ার্কস্টেশন সরে যায় (এবং তারা সবসময় করে), আপনি সিলিংয়ে ব্যাকবোন ফাইবার স্পর্শ করবেন না। শুধু জোন বক্সে 3-মিটার প্যাচ কর্ড অদলবদল করুন। আমাদের ক্লায়েন্টের অনুমান: MACs (চাল/যোগ/পরিবর্তন) শ্রম খরচ 70% হ্রাস। অফিস পুনর্গঠনের 3 বছরেরও বেশি সময়, যা যোগ করে।

জটিল বিশদ: টাইট জোন বক্সে, এলসি ইউনিবুট বা পুশ-টান ট্যাব সংযোগকারীগুলি বাধ্যতামূলক৷ যখন 12টি প্যাচ কর্ড প্লাগ ইন করা হয়, তখন স্ট্যান্ডার্ড LC সংযোগকারীগুলি কিছু সরানোর জন্য পর্যাপ্ত আঙুল রুম ছেড়ে দেয় না। আমরা এটি একটি রেট্রোফিট প্রকল্পে কঠিন উপায়ে শিখেছি-একটি কেবল অ্যাক্সেস করার জন্য অর্ধেক বাক্সটি আনপ্লাগ করতে হয়েছিল৷

টাকা প্রশ্ন

সবাই খরচ সম্পর্কে জিজ্ঞাসা. উত্তর আপনার সময়সীমার উপর নির্ভর করে। POL-এর দাম বেশি (OLTs এবং ONTs সস্তা নয়) কিন্তু অন্য সব কিছুর জন্য নাটকীয়ভাবে সাশ্রয় করে-বিশেষ করে 10 বছরেরও বেশি সময় ধরে৷

500টি এন্ডপয়েন্টের জন্য রাফ ব্রেকডাউন। এগুলি হল শিল্পের অনুমান, গ্যারান্টিযুক্ত উদ্ধৃতি নয়-আপনার মাইলেজ বিক্রেতা, অঞ্চল, নির্দিষ্টকরণ অনুসারে পরিবর্তিত হয়৷

যেখানে POL সবচেয়ে বেশি সঞ্চয় করে: ফ্লোর স্পেস এবং পাওয়ার। ঐতিহ্যবাহী নেটওয়ার্কগুলির প্রতিটি তলায় IDF ক্লোসেট-সুইচ, UPS, এয়ার কন্ডিশনার প্রয়োজন৷ POL সেই সমস্ত কিছুকে প্রতিস্থাপন করে প্যাসিভ স্প্লিটারের সাথে যার কোন শক্তি, কোন শীতলকরণের প্রয়োজন নেই, একটি পাঠ্যপুস্তকের আকারের একটি দেয়ালে মাউন্ট করা বাক্স- লাগানো৷ Huawei-এর FTTO ডক্স 50-70% পাওয়ার হ্রাস- দাবি করেছে, এটি একটি বিপণন চিত্র, এটি যথাযথভাবে সন্দেহজনকভাবে নিন-কিন্তু দিকটি বাস্তব। কম সক্রিয় ডিভাইস মানে কম বিদ্যুৎ এবং কম তাপ অপসারণ করা।

ময়লা আপনার শত্রু ($500 পাঠ)

কিছু বিক্রয় ব্রোশিওর জোর দেয় না: দূষণ হল ফাইবার নেটওয়ার্ক ব্যর্থতার প্রধান কারণ। সরঞ্জামের ব্যর্থতা নয়। তারের ক্ষতি না। ময়লা।

একক মোড ফাইবারের একটি 9-মাইক্রোমিটার কোর আছে। আপনার চোখে অদৃশ্য একটি ধূলিকণা 10%+ আলোর সংক্রমণকে ব্লক করে। ফিঙ্গারপ্রিন্ট তেল একটি সংযোগ ড্রপ করার জন্য যথেষ্ট ক্ষতি তৈরি করে। টাইট লিঙ্ক বাজেট সহ পিওএল সিস্টেমে, কয়েক পয়েন্টে দূষণ নেটওয়ার্ক-ব্যাপী সমস্যায় পরিণত হয়।

$500 যা $5,000 এ পরিণত হয়েছে:

দক্ষিণ-পূর্ব এশিয়া ক্যাম্পাস প্রকল্প। ক্লায়েন্ট বাজেট থেকে পেশাদার ক্লিনিং কিটগুলিতে প্রায় $500 কাটে। "শুধু ডাস্ট ক্যাপ ব্যবহার করুন এবং সতর্ক থাকুন।" শ্রমিকদের যথাযথ পরিদর্শন সরঞ্জাম ছাড়াই ইনস্টল করার অনুমতি দেওয়া হয়েছে।

হস্তান্তরের এক সপ্তাহ পরে, মোটামুটি 15% লিঙ্ক অব্যক্ত প্যাকেটের ক্ষতি দেখায়। ইঞ্জিনিয়ারিং টিমকে OTDR সরঞ্জাম নিয়ে ফিরতে হয়েছিল, একের পর এক সংযোগকারী টানতে হয়েছিল, প্রতিটি প্রান্তের মুখ পরিদর্শন করতে হয়েছিল। ফাইন্ডিং: ইনস্টলেশনের সময় বেশিরভাগ দূষিত ফেরুলগুলি ধুলো কণা দ্বারা আঁচড়ে পড়েছিল। অপরিবর্তনীয় ক্ষতি।

চূড়ান্ত বিল: ~100 প্যাচ কর্ড প্রতিস্থাপিত ($2,000 উপকরণ), দুই টেকনিশিয়ানের তিন দিনের শ্রম ($3,000+), এবং একটি ব্যর্থ হস্তান্তরের খ্যাতি ক্ষতি। $500 "সঞ্চয়" তাদের খরচ 10x.

একটি ফাইবার সংযোজকের শেষ মুখটি চোখের বলের চেয়ে বেশি ভঙ্গুর। 400x ম্যাগনিফিকেশনের অধীনে, একটি ধূলিকণা চাঁদে একটি গর্তের মতো দেখায়। আপনি যদি পরিষ্কারের সরঞ্জাম না কিনে থাকেন তবে মেরামতের জন্য বাজেট তিনগুণ।

সঙ্গমের আগে পরিদর্শন বাধ্যতামূলক। একটি 400x ফাইবার মাইক্রোস্কোপের দাম কয়েকশ ডলার এবং হাজার হাজার সমস্যা সমাধানে বাধা দেয়। ইনস্টলেশনের সময় এবং যেকোনো রক্ষণাবেক্ষণের সময় প্লাগ লাগানোর আগে প্রতিটি সংযোগকারী পরিদর্শন করা হয়। ক্লিনিং প্রোটোকল: প্রথমে ড্রাই ওয়াইপ করুন (লিন্ট-ফ্রি), প্রয়োজন হলে 99%+ আইসোপ্রোপাইল অ্যালকোহল দিয়ে ভেজা পরিষ্কার করুন, আবার শুকান, আবার-পরিদর্শন করুন। 30 সেকেন্ড সময় লাগে। স্কিপিং পরে নির্ণয় করতে ঘন্টা লাগে.

পরবর্তী কি আসে তার জন্য পরিকল্পনা

ক্যাম্পাস ফাইবার 15-25 বছর স্থায়ী হয়। আপনি আজ যে কেবলটি ইনস্টল করবেন তা এখনও সেখানে থাকবে যখন আমরা উদ্ভাবিত প্রযুক্তিগুলি মানক হয়ে উঠিনি৷

POL-এর জন্য সুসংবাদ: ভৌত স্তর সমগ্র রোডম্যাপকে সমর্থন করে৷ বর্তমান GPON 2.5 Gbps ডাউনস্ট্রিমে চলে সবাই একই ফাইবার এবং সংযোগকারী ব্যবহার করে{10}}শুধুমাত্র OLT এবং ONT সরঞ্জাম পরিবর্তন করে।

OFS অপটিক্স নোট করে যে মাল্টিমোড বেশিরভাগ এন্টারপ্রাইজ দূরত্বকে পর্যাপ্তভাবে পরিচালনা করে, ডেটা হার বৃদ্ধির সাথে একক মোডের ব্যান্ডউইথ সুবিধাগুলি আরও স্পষ্ট হয়ে ওঠে। ট্রান্সসিভার প্রিমিয়াম সংকীর্ণ হিসাবে তারা একক মোডের দিকে প্রবণতা স্বীকার করে।

A সম্পূর্ণ অপটিক্যাল ক্যাম্পাসএকক মোডে নির্মিত Wi-Fi 7 ব্যাকহল (এপি প্রতি মাল্টি-গিগাবিট), 8K ভিডিও নজরদারি, IoT ঘনত্ব আমরা ক্যাবলিং স্পর্শ না করে অনুমান করতে পারি না-। এটাই প্রথমবার অবকাঠামো পাওয়ার মূল্য।

আপনার RFQ এ কি রাখবেন

একটি জন্য সংযোগকারী সোর্সিং যখনPOL তারের গাইড-অনুশীলিত স্থাপনা, এই ন্যূনতমগুলি নির্দিষ্ট করুন:

সন্নিবেশ ক্ষতি: 0.25 dB সাধারণের চেয়ে কম বা সমান, 0.35 dB সর্বাধিকের চেয়ে কম বা সমান

রিটার্ন লস (APC): 65 dB এর চেয়ে বেশি বা সমান

ফেরুল: জিরকোনিয়া সিরামিক

মিলন চক্র: 0.2 ডিবি পরিবর্তনের চেয়ে কম বা সমান সহ 500 এর চেয়ে বড় বা সমান

ডকুমেন্টেশন: স্বতন্ত্র পরীক্ষার ফলাফল বা ব্যাচ শংসাপত্র

মিশনের জন্য-গুরুত্বপূর্ণ স্থাপনার জন্য, সরবরাহকারীরা ঘরে তৈরি- (একাধিক কারখানা সোর্সিং ট্রেডিং কোম্পানি নয়) আরও সামঞ্জস্যপূর্ণ গুণমান প্রদান করে।ইভোলাক্স ফাইবারফ্যাক্টরি{0}}পরীক্ষার ডকুমেন্টেশন এন্টারপ্রাইজ POL প্রকল্পের সাথে সরাসরি পণ্যগুলি অফার করে৷

বাজেটের মূল্যের অতিরিক্ত অনুপাত: 5-প্রাক-সমাবেশের জন্য 10%, ফিল্ড-ইনস্টলযোগ্য সংযোগকারীগুলির জন্য 15-20% (টার্মিনেশন ব্যর্থতার জন্য অ্যাকাউন্ট), প্রথম বছরের MACগুলি পরিচালনা করার জন্য প্যাচ কর্ডগুলির জন্য 10-15%৷

দ্রুত রেফারেন্স

দিকে স্থানান্তরসম্পূর্ণ অপটিক্যাল ক্যাম্পাসএন্টারপ্রাইজগুলি অপারেশনাল এবং শক্তি সঞ্চয় আবিষ্কার করার সাথে সাথে আর্কিটেকচার ত্বরান্বিত হচ্ছে। আপনি একটি নতুন বিল্ডিংয়ের জন্য POL স্থাপন করছেন বা ঐতিহ্যগত অবকাঠামো আপগ্রেড করছেন, ইনস্টলেশনের সময় আপনি যে সংযোগকারী সিদ্ধান্তগুলি নেন তা পরবর্তী দশক বা দুই দশকের জন্য নির্ভরযোগ্যতা নির্ধারণ করে। প্রথমবার তাদের অধিকার পান.

তথ্যসূত্র:

1. TIA ফাইবার অপটিক ট্রেনিং কাউন্সিল (tiafotc.org) - প্যাসিভ অপটিক্যাল ল্যান

2. OFS অপটিক্স (ofsoptics.com) - একক মোড বনাম মাল্টিমোড ফাইবার নির্বাচন

3. Huawei Enterprise (e.huawei.com) - FTTO সমাধান ডকুমেন্টেশন

4. FS.com Community - PON অ্যাপ্লিকেশনে ক্ষতির আলোচনা
