কিভাবে একটি অপটিক্যাল ফাইবার প্যাচ প্যানেল বা ODF চয়ন করবেন?

একটি অপটিক্যাল ফাইবার প্যাচ প্যানেল বেছে নেওয়া - প্রায়ই একটি ODF বা অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম - বলা হয় একটি উদ্ধৃতির একটি লাইনের সাথে একটি ফাইবার গণনা মেলানো খুব কমই ব্যাপার। একটি সত্যিকারের টেলিকম রুমে, FTTH অ্যাক্সেস নেটওয়ার্ক, এন্টারপ্রাইজ ল্যান বা ডেটা সেন্টারে, প্যানেলটিকে ইনকামিং কেবল ঠিক করতে হবে, স্প্লাইসগুলিকে রক্ষা করতে হবে, অ্যাডাপ্টার ধরে রাখতে হবে, রুট প্যাচ কর্ডগুলি রাখতে হবে, পরিষ্কার লেবেল বহন করতে হবে এবং বৃদ্ধির জন্য জায়গা ছেড়ে দিতে হবে। এই বিশদ বিবরণগুলিকে ভুল ধরুন এবং একটি সস্তা-প্যানেলের জন্য নিঃশব্দে ইনস্টলেশনের সময় এবং ভবিষ্যতের প্রতিটি আপগ্রেডে আপনার সময় ব্যয় হয়৷

এই নির্দেশিকাটি FTTH, টেলিকম এবং ডেটা সেন্টার প্রকল্পগুলির জন্য ফাইবার অপটিক প্যাসিভ উপাদান নির্বাচন এবং সরবরাহ করার দৃষ্টিকোণ থেকে লেখা হয়েছে৷ এটি সেই সিদ্ধান্তগুলির মধ্য দিয়ে চলে যা প্রকৃতপক্ষে সাইটে গুরুত্বপূর্ণ - ক্ষমতা, মাউন্টিং, অ্যাডাপ্টার, স্প্লিসিং এবং তারের ব্যবস্থাপনা - এবং শেষ হয় নির্বাচন ম্যাট্রিক্স, একটি RFQ চেকলিস্ট এবং একটি পরিদর্শন চেকলিস্ট যা আপনি আপনার পরবর্তী কেনাকাটায় পুনরায় ব্যবহার করতে পারেন৷

একটি অপটিক্যাল ফাইবার প্যাচ প্যানেল / ODF কি?

একটি অপটিক্যাল ফাইবার প্যাচ প্যানেল হল একটি ফাইবার ম্যানেজমেন্ট ইউনিট যা অপটিক্যাল ফাইবারগুলিকে সমাপ্ত, সংগঠিত, স্প্লাইস, সংযোগ এবং সুরক্ষা করতে ব্যবহৃত হয়। আপনি এটি টেলিকম রুম, ডেটা সেন্টার, FTTH অ্যাক্সেস নেটওয়ার্ক, এন্টারপ্রাইজ নেটওয়ার্ক এবং যোগাযোগ ক্যাবিনেটে পাবেন।

দিনের-থেকে-দিনের প্রকল্পের ভাষা, "ফাইবার অপটিক প্যাচ প্যানেল," "অপটিক্যাল ফাইবার প্যাচ প্যানেল," "ODF" এবং "অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম" প্রায়ই পরস্পর পরিবর্তনযোগ্যভাবে ব্যবহৃত হয়। যান্ত্রিক নকশা পরিবর্তিত হয়, তবে কাজটি একই: ফাইবার সংযোগগুলি পরিচালনা, পরীক্ষা, রক্ষণাবেক্ষণ এবং প্রসারিত করা সহজ করে তোলা। আপনি যদি একটি পূর্ণাঙ্গ ভাঙ্গন চান যেখানে পদগুলি ভিন্ন হয়, একটি এর এই তুলনাODF বনাম একটি প্যাচ প্যানেলফাইবার অপটিক সিস্টেমে শুরু করার জন্য একটি ভাল জায়গা।

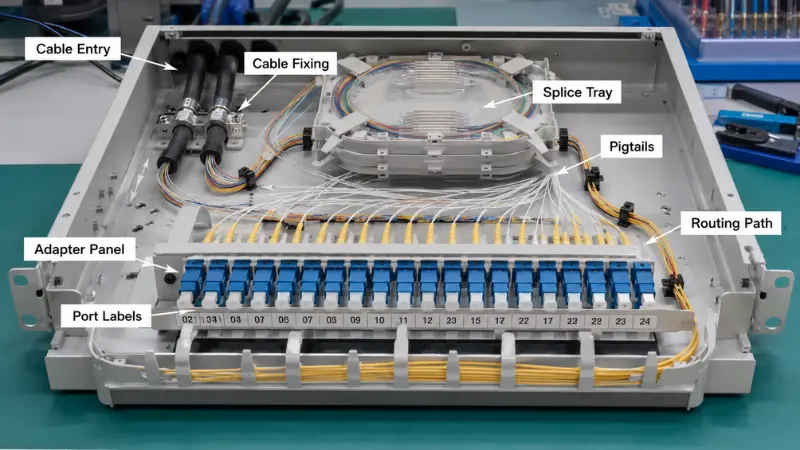

একটি সাধারণ ফাইবার প্যাচ প্যানেল বিভিন্ন উপাদানকে একত্রিত করে:

• -অ্যাডাপ্টার প্যানেল যা SC, LC, FC বা MPO কাপলার ধারণ করে
• -স্প্লাইস ট্রে যা ফিউশন স্প্লাইসকে রক্ষা করে এবং অতিরিক্ত ফাইবার সঞ্চয় করে
• -ফাইবার পিগটেল ইনকামিং তারের সাথে মিশে গেছে
• -কেবল ফিক্সিং পয়েন্ট এবং স্ট্রেন রিলিফের জন্য এন্ট্রি পোর্ট
• -অভ্যন্তরীণ রাউটিং পাথ যা বেন্ড ব্যাসার্ধ বজায় রাখে
• -সামনে একটি প্যাচ কর্ড পরিচালনার এলাকা
• -পোর্ট লেবেল বা শনাক্তকরণ

•

কেন সঠিক ফাইবার প্যাচ প্যানেল নির্বাচন করা গুরুত্বপূর্ণ?

প্যাচ প্যানেলটি সাধারণত নেটওয়ার্কের মোট বাজেটের একটি ছোট অংশ, তবুও এটি ইনস্টলেশনের গুণমান এবং পরবর্তী বছর রক্ষণাবেক্ষণের উপর একটি বড় প্রভাব ফেলে। সাইটের সাথে মানানসই একটি প্যানেল ইনস্টলারদের ফাইবারগুলি পরিষ্কারভাবে রুট করতে, স্প্লাইস পয়েন্টগুলিকে রক্ষা করতে, নমনের চাপ নিয়ন্ত্রণ করতে এবং দ্রুত যে কোনও পোর্ট খুঁজে পেতে দেয়। একটি খারাপভাবে নির্বাচিত একটি জনাকীর্ণ রাউটিং, বিশ্রী রক্ষণাবেক্ষণ, আটকে থাকা ক্ষমতা এবং একটি অগোছালো প্যাচ ক্ষেত্র তৈরি করে।

আপনি একটি মডেলে প্রতিশ্রুতিবদ্ধ হওয়ার আগে, এটির তিনটি ভোঁতা প্রশ্নের উত্তর দেওয়া উচিত: এটি কি আপনার এখন প্রয়োজনীয় ফাইবার গণনা বহন করতে পারে, একজন প্রযুক্তিবিদ কি লড়াই ছাড়াই এটি ইনস্টল এবং বজায় রাখতে পারেন এবং এটি কি ছিঁড়ে ফেলা এবং প্রতিস্থাপন করার পরিবর্তে নেটওয়ার্কের সাথে বাড়তে পারে? যদি কোনো উত্তর না হয়, কম স্টিকারের দাম খুব কমই এটি পূরণ করে।

একটি অপটিক্যাল ফাইবার প্যাচ প্যানেল নির্বাচন করার সময় বিবেচনা করার মূল বিষয়গুলি

ফাইবার কাউন্ট এবং পোর্ট ক্ষমতা

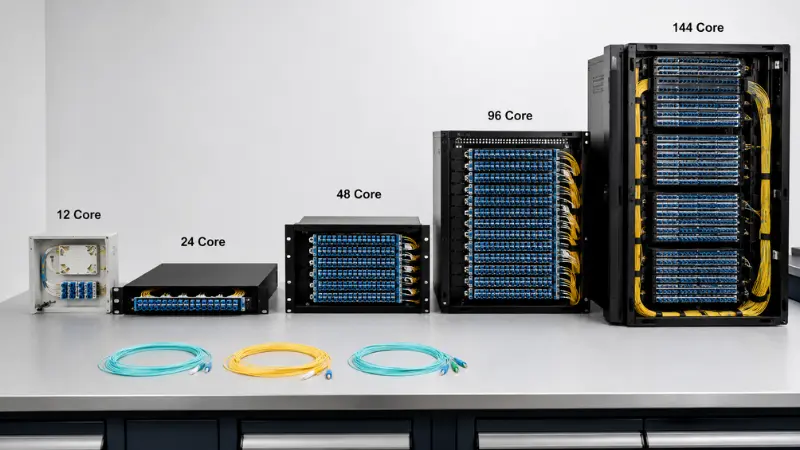

ফাইবার গণনা প্রথম সংখ্যা অধিকাংশ ক্রেতা চেক. সাধারণ ODF কনফিগারেশন 12, 24, 48, 72, 96 এবং 144 কোর চালায়। একটি ছোট FTTH ডিস্ট্রিবিউশন পয়েন্ট একটি 12- বা 24-কোর ওয়াল মাউন্ট বক্সের সাথে ভাল হতে পারে; একটি টেলিকম রুম বা এন্টারপ্রাইজ কোর প্রায়ই 24- বা 48-কোর র্যাক প্যানেলে অবতরণ করে; এবং উচ্চ-ঘনত্বের ডেটা সেন্টার বা ব্যাকবোন পয়েন্টগুলি 96 বা 144 কোরের দিকে ঠেলে দেয়।

ভুল হল আজকের ফাইবার গণনা সঠিক প্যানেল আকার. একটি কার্যকরী নিয়ম হলবর্তমান ফাইবার + অতিরিক্ত ক্ষমতা + আলনা স্থান: আপনি এখন যে ফাইবারগুলি বন্ধ করছেন তা নিন, আপনি যুক্তিসঙ্গতভাবে পূর্বাভাস দিতে পারেন এমন লিঙ্কগুলির জন্য হেডরুম যোগ করুন, তারপর আপনার র্যাকের উচ্চতা আসলে কী অনুমতি দেয় তা পরীক্ষা করুন৷ যদি একটি প্রকল্প 24টি ফাইবার আলো দেয় তবে সাইটটি দ্বিগুণ হওয়ার সম্ভাবনা থাকে, একটি 48-কোর প্যানেল সাধারণত পরে ইউনিট অদলবদল করার শ্রমের চেয়ে অনেক কম খরচ করে।

একটি শুরু বিন্দু হিসাবে:

• ছোট অ্যাক্সেস পয়েন্ট - 12 থেকে 24 কোর পর্যন্ত
• স্ট্যান্ডার্ড টেলিকম রুম - 24 থেকে 48 কোর
• বড় ডিস্ট্রিবিউশন পয়েন্ট - 72 থেকে ৯৬ কোর পর্যন্ত
• উচ্চ-ঘনত্ব ব্যাকবোন বা ডেটা সেন্টার - 96 কোর এবং উপরে

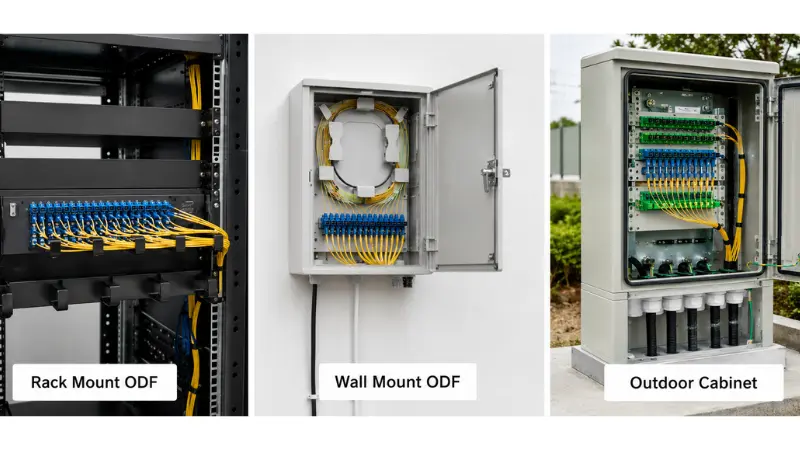

রাক মাউন্ট, ওয়াল মাউন্ট বা আউটডোর ইনস্টলেশন

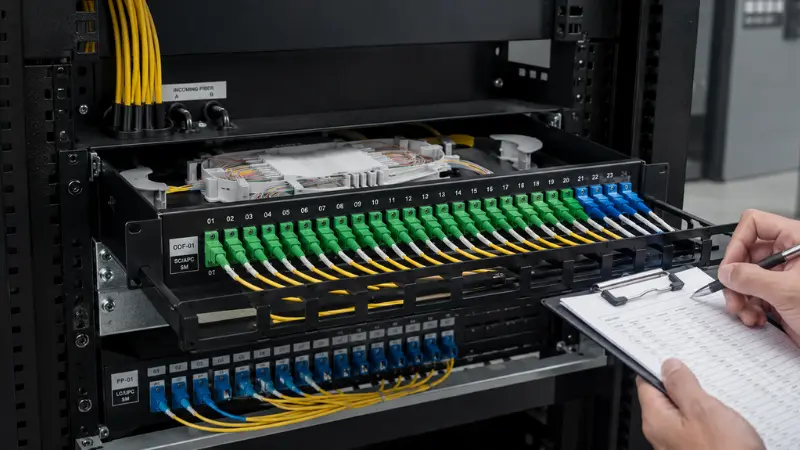

ইনস্টলেশন পরিবেশ, অন্য কিছুর চেয়ে বেশি, প্যানেলের ফর্ম নির্দেশ করে। একটি 19-ইঞ্চি র্যাক মাউন্ট ফাইবার প্যাচ প্যানেল সুইচ, ওএলটি এবং ট্রান্সমিশন গিয়ারের পাশাপাশি স্ট্যান্ডার্ড র্যাকে সুন্দরভাবে নেমে আসে, যে কারণে এটি টেলিকম রুম এবং ডেটা সেন্টারে আধিপত্য বিস্তার করে। একটি ওয়াল মাউন্ট ODF কোন র্যাক ছাড়াই সাইটগুলির জন্য উপযুক্ত - FTTH অ্যাক্সেস পয়েন্ট, ছোট বিল্ডিং নেটওয়ার্ক, করিডোর বিতরণ পয়েন্ট এবং শাখা অফিস৷ একটি আউটডোর ফাইবার ডিস্ট্রিবিউশন ক্যাবিনেট হল রাস্তার ক্যাবিনেট এবং আধা-আউটডোর অবস্থানের জন্য, যেখানে সিলিং, যান্ত্রিক শক্তি এবং তারের প্রবেশ বাক্সটি কতটা কম্প্যাক্ট বা পরিপাটি দেখায় তার চেয়ে অনেক বেশি গুরুত্বপূর্ণ।

আপনি চয়ন করার আগে অবস্থানটি পিন করুন: একটি 19-ইঞ্চি র্যাকের ভিতরে, একটি দেওয়ালে, একটি টেলিকম ক্যাবিনেটের ভিতরে, একটি বহিরঙ্গন অ্যাক্সেস পয়েন্টে, বা একটি উচ্চ-ঘনত্বের ডেটা সেন্টার সারিতে৷ যদি প্যানেল বাইরে যায়, তবে প্রবেশের সুরক্ষাকে একটি সুন্দর-এর পরিবর্তে একটি কঠিন প্রয়োজনীয়তা হিসাবে বিবেচনা করুন-একটি বিবৃত আইপি রেটিং, ইউভি-প্রতিরোধী আবাসন এবং সঠিক সিল করা গ্রন্থিগুলি সন্ধান করুন এবং এটিকে নিশ্চিত করুনআপনার ইনডোর এবং আউটডোর তারের ইনস্টল করা আছে.

1U, 2U বা উচ্চতর: রাক উচ্চতা নির্বাচন করা

র্যাক প্যানেলের জন্য, উচ্চতা তার নিজস্ব সিদ্ধান্ত এবং শুধুমাত্র ফাইবার গণনার একটি ফাংশন নয়। একটি 1U ফাইবার অপটিক প্যাচ প্যানেল সর্বাধিক র্যাক স্পেস সংরক্ষণ করে এবং ডেটা সেন্টার সারিগুলির জন্য ডিফল্ট, তবে একই 1U যা আরামদায়কভাবে 24টি LC ডুপ্লেক্স পোর্ট ধারণ করে আপনি একবার স্প্লাইস ট্রে এবং সামনের দিকে রুট প্যাচ কর্ড যুক্ত করার চেষ্টা করলে সঙ্কুচিত হতে পারে। 2U পর্যন্ত ধাপে ধাপে আপনি ওয়ার্কিং রুম কিনতে পারবেন: গভীর ট্রে, স্ল্যাক ফাইবারের সহজ কয়েলিং এবং সামনের প্যাচ ফিল্ড যা নড়াচড়া, যোগ এবং পরিবর্তনের সময় আপনার সাথে লড়াই করে না।

সিদ্ধান্ত নেওয়ার একটি সহজ উপায়: ঘনত্ব অগ্রাধিকার হলে 1U চয়ন করুন এবং প্যানেলটি বেশিরভাগই আগে থেকে-প্যাচিং বন্ধ করা হয়; 2U বা উচ্চতর নির্বাচন করুন যখন একই প্যানেলে ফিল্ড স্প্লিসিং, বড় পিগটেল বান্ডিল বা ঘন ঘন পুনঃবিন্যাস করা আবশ্যক। শুধুমাত্র পোর্টগুলি গণনা করা, এবং অ্যাডাপ্টারের পিছনে এবং সামনে সেই পোর্টগুলির জন্য প্রয়োজনীয় স্থান উপেক্ষা করা হল সবচেয়ে সাধারণ আকারের ত্রুটিগুলির মধ্যে একটি৷

ফিক্সড টাইপ বনাম স্লাইডিং টাইপ

রাক প্যানেল স্থির এবং স্লাইডিং ডিজাইনে আসে। একটি স্থির র্যাক মাউন্ট প্যানেল সহজ, আরও কঠোর এবং সাধারণত সস্তা - একটি বুদ্ধিমান পছন্দ যেখানে ফাইবারগুলি একবার সেট করা হয় এবং খুব কমই আবার স্পর্শ করা হয়। একটি স্লাইডিং প্যানেল রেলের উপর সামনের দিকে টেনে নিয়ে যায় যাতে একজন টেকনিশিয়ান স্প্লাইস ট্রে, অ্যাডাপ্টার এবং অভ্যন্তরীণ রাউটিং-এ পৌঁছাতে পারে কোনো কিছু না খুলে।

ট্রেড-অফ হল আসল টাকা বনাম রিয়েল টাইম। যেসব সাইটগুলিতে পোর্টগুলি প্রায়শই পুনরায় কনফিগার করা হয়, সেখানে একটি স্লাইডিং ট্রে আপনাকে র্যাক থেকে পুরো প্যানেলটি সরিয়ে না দিয়ে সংযোগগুলিতে কাজ করতে দেয়, যা একটি ব্যস্ত ফ্রেমে আধা-ঘন্টার কাজকে কয়েক মিনিটে পরিণত করতে পারে৷ একটি কম-স্পর্শ লিঙ্কের জন্য যা বছরের পর বছর ধরে অস্পর্শিত থাকবে, স্থির প্যানেলটিই ভাল মান। যখন রক্ষণাবেক্ষণ, পরীক্ষা বা আপগ্রেড ঘন ঘন হয় তখন স্লাইডিং চয়ন করুন; তারা না হলে স্থির নির্বাচন করুন।

অ্যাডাপ্টারের প্রকার: এসসি, এলসি, এফসি বা এমপিও

অ্যাডাপ্টারটিকে আপনার নেটওয়ার্কে ইতিমধ্যে থাকা সংযোগকারীগুলির সাথে মিলতে হবে, তাই এটি এমন একটি সিদ্ধান্ত যা আপনি অনুমান করার পরিবর্তে কেবল, পিগটেল এবং সরঞ্জাম পোর্টের বিরুদ্ধে নিশ্চিত করেছেন৷

SC অ্যাডাপ্টারগুলি FTTH, FTTx এবং টেলিকম অ্যাক্সেসের ওয়ার্কহরস হিসাবে রয়ে গেছে। PON এবং FTTH-এ, SC/APC হল সাধারণ পছন্দ কারণ কোণ 8-ডিগ্রি প্রান্তের মুখটি বিপথগামী আলোকে কেন্দ্রের পরিবর্তে ক্ল্যাডিংয়ে প্রতিফলিত করে, রিটার্ন লস কম ধরে - ঠিক কী প্যাসিভ অপটিক্যাল স্প্লিটারের প্রয়োজন। SC/UPC অন্যান্য স্ট্যান্ডার্ড লিঙ্কগুলিতে দেখায় যেখানে সেই কোণ প্রয়োজন হয় না। পলিশটি বিনিময়যোগ্য নয়: APC শুধুমাত্র APC এর সাথে সঙ্গী করে এবং একটি UPC এর বিরুদ্ধে APC ফেরুলে জোর করা উভয়েরই ক্ষতি করে। পোলিশ প্রশ্ন আপনার কাছে নতুন হলে, এই ব্যাখ্যাকারীপিসি, ইউপিসি এবং এপিসির মধ্যে পার্থক্যএটা পরিষ্কারভাবে সেট আউট. রিটার্ন লস এবং ইনসার্টেশন লস নিজেদের মধ্যে গ্রেড করা হয়IEC ফাইবার অপটিক আন্তঃসংযোগ মান, যে রেফারেন্স আপনার সরবরাহকারীর ডেটাশীট ফিরে ট্রেস করা উচিত.

LC অ্যাডাপ্টারগুলি ডেটা কেন্দ্র এবং উচ্চ-ঘনত্বের সরঞ্জামগুলিতে আধিপত্য বিস্তার করে কারণ LC সংযোগকারীটি SC-এর প্রায় অর্ধেক। এই আকারের পার্থক্যটি হল পুরো পয়েন্ট: একটি LC ডুপ্লেক্স প্যানেল একটি SC প্যানেলের তুলনায় একই 1U তে অনেক বেশি পোর্ট ফিট করে, যা প্রতিটি র্যাক ইউনিট প্রতিদ্বন্দ্বিতা করার সময় গুরুত্বপূর্ণ। বেশিরভাগ সুইচ এবং ট্রান্সসিভার পোর্ট - SFP, SFP+, QSFP ব্রেকআউটগুলি - LC-তে শেষ হয়, তাই প্যানেল সাধারণত সরঞ্জামগুলি অনুসরণ করে।

এফসি অ্যাডাপ্টারগুলি, তাদের থ্রেডেড কাপলিং সহ, এখনও কিছু টেলিকম, পরীক্ষা এবং পরিমাপ বা উত্তরাধিকার অবস্থানে উপস্থিত হয় যেখানে সংযোগের একটি স্ক্রু-কম্পন প্রতিরোধ করে। এমপিও/এমটিপি অ্যাডাপ্টার প্যানেলগুলি আবার একটি ভিন্ন বিভাগ: এগুলি একটি একক ফেরুলে 8, 12 বা 24টি ফাইবার বহন করে এবং ডেটা সেন্টারে উচ্চ-ঘনত্ব এবং প্রাক-সমাপ্ত ক্যাবলিং ব্যবহারিক, ফিডিং ট্রাঙ্ক-এবং-ক্যাসেট সিস্টেম তৈরি করতে বিদ্যমান। আপনি যদি একটি ঘন বিল্ডের জন্য ঘনত্বের বিকল্পগুলি ওজন করে থাকেন তবে এই ব্যবহারিক নির্দেশিকাMTP/MPO এর সাথে LC তুলনা করাপ্রথমে পড়া মূল্যবান।

আপনি অর্ডার করার আগে, কিছু জিনিস স্থির করুন: সংযোগকারীর ধরন (SC, LC, FC, ST, MPO/MTP); পোলিশ (UPC বা APC); সিমপ্লেক্স, ডুপ্লেক্স বা কোয়াড অ্যাডাপ্টার;একক-মোড বা মাল্টিমোড(এগুলি একটি লিঙ্কে মিশ্রিত করা যায় না); এবং প্যানেল জাহাজ অ্যাডাপ্টার এবং pigtails সঙ্গে লোড বা খালি কিনা. একটি দ্রুত সিদ্ধান্ত শর্টকাট:

• বেছে নিনSC/APCPON, FTTH এবং সর্বাধিক অ্যাক্সেস বিতরণের জন্য।
• বেছে নিনএলসি, সাধারণত ডুপ্লেক্স, যখন পোর্টের ঘনত্ব বা সুইচ{0}}সাইড টার্মিনেশন ডিজাইনকে চালিত করে।
• বেছে নিনএফসিশুধুমাত্র যেখানে একটি থ্রেডেড, কম্পন{0}}প্রতিরোধী ইন্টারফেস নির্দিষ্ট করা আছে।
• বেছে নিনএমপিও/এমটিপিব্যাকবোন ট্রাঙ্ক এবং প্রাক-সমাপ্ত উচ্চ-ঘনত্বের তারের জন্য।

লোড বনাম আনলোড প্যাচ প্যানেল

প্যানেল আসে কিনা এমন একটি প্রশ্ন যা ক্রেতাদের আড়ালে রাখেলোডবাআনলোড. একটি লোড করা ফাইবার প্যাচ প্যানেলে অ্যাডাপ্টার লাগানো থাকে এবং প্রায়ই, পিগটেলগুলি আগে থেকে{1}} ইনস্টল করা থাকে, তাই ফিল্ড টিমকে শুধুমাত্র স্প্লাইস এবং প্যাচ করতে হয়। একটি আনলোড করা ফাইবার প্যাচ প্যানেল হল একটি খালি চ্যাসিস: আপনি নিজেই অ্যাডাপ্টার প্লেট এবং পিগটেলগুলি যোগ করেন, যা সংযোগকারীর প্রকারগুলিকে মিশ্রিত করতে বা কনফিগারেশন পরিবর্তন করতে নমনীয়তা দেয় কিন্তু সাইটে সমাবেশের সময় যোগ করে৷

একটি লোড করা প্যানেল চয়ন করুন যখন সংযোগকারীর ধরনটি স্থির করা হয়, ভলিউমগুলি পুনরাবৃত্তিযোগ্য হয় এবং আপনি ক্ষেত্রের শ্রম কমিয়ে আনতে চান৷ আনলোড করা বেছে নিন যখন প্রজেক্টে এখনও ওপেন ভেরিয়েবল - সাইট জুড়ে বিভিন্ন ধরনের পোলিশ, সংযোগকারীর মানগুলির মধ্যে একটি রূপান্তর, অথবা একটি চ্যাসি স্টক করার ইচ্ছা এবং প্রয়োজন অনুসারে এটিকে পপুলেট করা। যদি আপনি এখনও সিদ্ধান্ত নিচ্ছেন কিভাবে সেই ফাইবারগুলি প্রথম স্থানে শেষ হয়ে যায়, এই তুলনাফিউশন splicing বিরুদ্ধে দ্রুত সংযোগকারীএকটি দরকারী সহচর. যেভাবেই হোক, সরবরাহকারীর অবস্থা উদ্ধৃতিতে স্পষ্টভাবে লোড বা আনলোড করুন, কারণ "প্যাচ প্যানেল" একাই আপনাকে বলে না যে বাক্সে কী আছে৷

স্প্লাইসিং রিকোয়ারমেন্ট এবং স্প্লাইস ট্রে ডিজাইন

কিছু প্যানেল শুধুমাত্র প্যাচ প্রাক{0}}তারগুলি বন্ধ করে দেয়; অন্যদের ইনকামিং ফাইবার স্প্লাইস করতে হবে। যদি অপটিক্যাল কেবলটিকে সাইটের পিগটেলের সাথে মিশ্রিত করতে হয়, তাহলে প্যানেলের প্রয়োজন পর্যাপ্ত স্প্লাইস ট্রে, স্প্লাইস হাতা এবং সঞ্চয়স্থান যাতে শক্ত বাঁক ছাড়াই ফাইবার কুণ্ডলী করা যায়। একটি ঢিলেঢালা টিউব আউটডোর ক্যাবল, উদাহরণস্বরূপ, লম্বা বাফার টিউব নিয়ে আসে যেগুলিকে কোথাও বসার প্রয়োজন হয়, তাই একটি পরিপাটি ইনডোর তারের জন্য উপযুক্ত একটি ট্রে ক্ষেত্রের মধ্যে অভিভূত হতে পারে।

ট্রে ক্ষমতা বিস্তারিত মানুষ এড়িয়ে যান. একটি একক ট্রেতে সাধারণত নির্দিষ্ট সংখ্যক স্প্লাইস এবং প্রতিরক্ষামূলক হাতা থাকে; এটিকে অতিক্রম করে এবং প্রযুক্তিবিদরা ফাইবারগুলি স্ট্যাক করা শুরু করে, যা পরবর্তী রক্ষণাবেক্ষণকে দুর্বিষহ করে তোলে এবং আপনি যে স্প্লাইসগুলি রক্ষা করার চেষ্টা করছেন সেগুলিকে ঝুঁকিপূর্ণ করে তোলে। কয়টি ফাইবার বিভক্ত করা হবে তা নিশ্চিত করুন, তাদের জন্য পর্যাপ্ত ট্রে রয়েছে যাতে সামান্য অতিরিক্ত থাকে, কিনাpigtailsঅন্তর্ভুক্ত করা হয়েছে বা আলাদাভাবে অর্ডার করা হয়েছে, এবং প্যানেল পূর্ণ হওয়ার পরেও ট্রে পৌঁছানো যেতে পারে। আপনি যদি যোগদানের পটভূমি চান তবে এই ওভারভিউ ব্যাখ্যা করেফিউশন স্প্লিসিংয়ের উদ্দেশ্য.

প্রাক-সমাপ্ত ক্যাবলিংয়ের জন্য, স্প্লাইস ট্রে অপ্রয়োজনীয় হতে পারে এবং এর পরিবর্তে ফোকাস অ্যাডাপ্টার প্লেট, তারের ফিক্সিং এবং সামনের-সাইড প্যাচ কর্ড রাউটিং-এ স্থানান্তরিত হয়৷

ক্যাবল এন্ট্রি, রাউটিং এবং বেন্ড ব্যাসার্ধ

পর্যাপ্ত পোর্ট ভালো ফাইবার ব্যবস্থাপনার মতো নয়। প্যানেলটিকে কেবল এবং প্যাচ কর্ডগুলিকে প্রবেশ করতে, রুট করতে এবং লড়াই ছাড়াই যেতে দিতে হবে। প্রথমে সাইটের বিপরীতে প্রবেশের দিকটি পরীক্ষা করুন - কিছু প্যানেল পিছন থেকে কেবল নেয়, অন্যগুলি পাশ থেকে বা উপরের দিক থেকে, এবং বহিরঙ্গন ক্যাবিনেটগুলি সিল করা গ্রন্থিগুলির প্রয়োজন হয়৷ র্যাক প্যানেলগুলি আপনাকে একটি ফিক্সিং পয়েন্ট এবং স্ট্রেন রিলিফ দিতে হবে যাতে আগত তারের ওজন কখনই স্প্লাইসের উপর টান না দেয়।

ভিতরে, ফাইবারগুলির একটি পরিষ্কার পথ প্রয়োজন, এবং প্যাচ কর্ডগুলি অ্যাডাপ্টার বা ট্রেগুলিতে অ্যাক্সেস ব্লক করা উচিত নয়। রাউটিংকে বেন্ডের ব্যাসার্ধকেও সম্মান করতে হবে: ফাইবারকে তার রেট করা ন্যূনতমের চেয়ে শক্ত করে বাঁকানো সন্নিবেশের ক্ষতি বাড়ায় এবং সময়ের সাথে সাথে, গ্লাস ফাটতে পারে। আপনি কোথাও পড়েছেন এমন একটি সংখ্যাকে বিশ্বাস করার পরিবর্তে, ক্যাবল এবং সংযোগকারী প্রস্তুতকারকের বর্ণিত সর্বনিম্ন বেন্ড ব্যাসার্ধ - বেন্ড-তে সংজ্ঞায়িত সংবেদনশীল ফাইবারগুলি অনুসরণ করুনITU-T G.657সুপারিশ কঠোর রাউটিং সহ্য করে, কিন্তু স্পেক শীট, অনুমান করা নয়, কর্তৃপক্ষ। একটি প্যানেল যা এটি ভালভাবে পরিচালনা করে তা আপনাকে ফিক্সিং পয়েন্ট, মসৃণ অভ্যন্তরীণ রাউটিং, স্ল্যাক স্টোরেজ, ইনকামিং তারের মধ্যে একটি পরিষ্কার বিচ্ছেদ এবংপ্যাচ কর্ড, এবং রুম আসলে রক্ষণাবেক্ষণের জন্য আপনার হাত পেতে.

লেবেলিং এবং ভবিষ্যতের সম্প্রসারণ

ক্রয় করার সময় লেবেলিং উপেক্ষা করা হয় এবং তারপর প্রথমবার যখন কাউকে চাপের মধ্যে একটি সার্কিট ট্রেস করতে হয় তখন এটি সমালোচনামূলক হয়ে ওঠে। ক্লিয়ার পোর্ট আইডেন্টিফিকেশন হল যা একজন টেকনিশিয়ানকে একটি লিঙ্ক পরীক্ষা করতে, একটি ত্রুটি আলাদা করতে এবং ভুল প্যাচ কর্ড - টানা এড়াতে দেয় এবং একটি বড় ফ্রেমে, দুর্বল লেবেলিং নিঃশব্দে প্রতিটি রক্ষণাবেক্ষণ কলে সময় যোগ করে এবং একটি লাইভ পরিষেবা সংযোগ বিচ্ছিন্ন করার প্রকৃত ঝুঁকি তৈরি করে৷

সম্প্রসারণ হল অন্য অর্ধেক। যদি প্রতিটি পোর্ট প্রথম দিনে ব্যবহার করা হয়, পরিষেবার জন্য পরবর্তী অনুরোধের অর্থ অন্য প্যানেল, আরও র্যাক স্পেস এবং আরও ক্যাবলিং। অতিরিক্ত অ্যাডাপ্টারের অবস্থান ছেড়ে দেওয়া, বা মডুলার অ্যাডাপ্টার প্লেট সহ একটি প্যানেল বেছে নেওয়া, এটি আবার শুরু করার পরিবর্তে একটি আপগ্রেডের সময় ক্ষমতা যোগ করা বা সংযোগকারীর ধরন পরিবর্তন করা আরও সহজ করে তোলে।

অপটিক্যাল ফাইবার প্যাচ প্যানেল প্রকারের তুলনা

দ্রুত নির্বাচন নির্দেশিকা: আপনার কোন ODF বেছে নেওয়া উচিত?

উপরের কারণগুলি ইন্টারঅ্যাক্ট করে, তাই এখানে একটি ঘনীভূত দৃশ্য রয়েছে যা সাধারণ প্রকল্পের পরিস্থিতিগুলিকে একটি সংবেদনশীল ডিফল্টে ম্যাপ করে। এটিকে একটি সূচনা পয়েন্ট হিসাবে বিবেচনা করুন এবং আপনার নিজের র্যাক স্পেস এবং সরঞ্জাম ইন্টারফেসের জন্য সামঞ্জস্য করুন।

ব্যবহারিক নির্বাচনের উদাহরণ

উদাহরণ 1: ছোট FTTH ডিস্ট্রিবিউশন পয়েন্ট

একটি কার্বসাইড বা বেসমেন্ট ডিস্ট্রিবিউশন পয়েন্ট চিত্র করুন যা একটি PON থেকে গ্রাহকদের একটি ক্লাস্টার খাওয়াচ্ছে। ড্রপ এবং ডিস্ট্রিবিউশন তারগুলি আসে, ফাইবারগুলি পিগটেলগুলিতে বিভক্ত হয় এবং গ্রাহক লাইনগুলি প্যাচ আউট হয়৷ এখানে 12 বা 24 কোরের একটি ওয়াল মাউন্ট ODF সাধারণত যথেষ্ট, স্প্লিটার ফিডের জন্য রিটার্ন লস কম রাখতে SC/APC অ্যাডাপ্টারের সাথে লাগানো। কামড়ানোর সীমাবদ্ধতাগুলি হল শারীরিক: সীমিত প্রাচীরের জায়গা, একটি ড্রপ ক্যাবল যা সঠিক স্ট্রেন রিলিফের প্রয়োজন, এবং লেবেলিং যথেষ্ট পরিষ্কার যে পরবর্তী প্রযুক্তিবিদ প্রতিটি ফাইবারকে ট্রেস না করেই সঠিক গ্রাহক খুঁজে পেতে পারেন। নিশ্চিত করুন যে বাক্সে গণনার জন্য একটি স্প্লাইস ট্রে রয়েছে এবং এটিপিএলসি স্প্লিটারএটা খাওয়ানো ফাইবার বাজেটের জন্য হিসাব করা হয়. একটি PON বিল্ডে বিস্তৃত অংশের তালিকার জন্য, এটিFTTH প্যাসিভ কম্পোনেন্ট প্রকিউরমেন্ট গাইডএকটি সহায়ক রেফারেন্স।

উদাহরণ 2: ডেটা সেন্টার 1U র্যাক ইনস্টলেশন

একটি ডেটা সেন্টার সারিতে, র্যাক স্থান দুষ্প্রাপ্য এবং পোর্ট ঘনত্বের নিয়ম। প্যানেলটি প্রায় সর্বদাই 19-ইঞ্চি, 1U যেখানে সম্ভব, জনবহুলএলসি ডুপ্লেক্স অ্যাডাপ্টারঅথবা ট্রাঙ্ক-এবং-ক্যাসেট ক্যাবলিংয়ের জন্য এমপিও/এমটিপি। বেশির ভাগ লিঙ্কই আগে থেকে-সমাপ্ত, তাই স্প্লিসিং বিরল এবং জোর একটি পরিষ্কার ফ্রন্ট প্যাচ ফিল্ডে স্থানান্তরিত হয়, সঠিক লেবেলিং এবং একটি মডুলার লেআউট যা আপনাকে পরে ক্যাসেট যোগ করতে দেয়৷ একটি স্লাইডিং 1U প্যানেল এখানে তার স্থান অর্জন করে: যখন একজন টেকনিশিয়ানকে একটি লাইভ সারি পুনরায়-প্যাচ করতে হয়, প্যানেলটিকে সামনের দিকে টানতে হয় যা অ্যাডাপ্টারের পিছনে অন্ধভাবে কাজ করে। একা পোর্ট কাউন্টের দ্বারা সাইজ করবেন না - একটি সম্পূর্ণ লোড করা প্যানেলের সামনে প্যাচ কর্ডগুলি সাজানোর জন্য পর্যাপ্ত জায়গা আছে কিনা তা পরীক্ষা করুন৷

উদাহরণ 3: স্প্লিসিং প্রয়োজনীয়তা সহ টেলিকম রুম

যখন আউটডোর অপটিক্যাল কেবল টেলিকম রুমে অবতরণ করে এবং পিগটেলের সাথে স্প্লাইস করতে হয়, তখন সঠিক স্প্লাইস ট্রে সহ একটি র্যাক মাউন্ট ODF হল সঠিক টুল। প্রবেশের সময় তারের ফিক্সিং এবং স্ট্রেন রিলিফের প্রয়োজন, যে কোনো ধাতব শক্তির সদস্যের জন্য গ্রাউন্ডিং যদি তারের নকশার প্রয়োজন হয়, স্প্লাইস সুরক্ষা, এবং টাইট বাঁক ছাড়া কুণ্ডলী স্ল্যাক করার জন্য যথেষ্ট স্টোরেজ। এখানে ধারণক্ষমতা সাধারণত 24, 48 কোর বা তার বেশি, ট্রান্সমিশন বা OLT ইন্টারফেসের সাথে মেলে SC বা LC অ্যাডাপ্টার এবং র্যাক লেআউটের সাথে মানানসই পিছনে বা পাশের এন্ট্রি। যদি গণনা বা রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি বেশি হয়, 1U থেকে 2U-এ ধাপে ধাপে ওয়ার্কিং রুমে নিজের জন্য অর্থ প্রদান করে। একটি লোড করা প্যানেল - অ্যাডাপ্টার এবং পিগটেল প্রি- লাগানো, একটিএকটি স্প্লাইস ট্রে সহ 24-কোর বাক্সশৈলী নির্মাণ - ক্ষেত্রের কাজকে ছোট করে; একটি আনলোড করা চেসিস নমনীয়তার জন্য ট্রেড করে।

এড়ানোর জন্য সাধারণ ভুল

শুধুমাত্র ফাইবার গণনা দ্বারা নির্বাচন করা

একটি 48-কোর প্যানেল স্বয়ংক্রিয়ভাবে একটি 24-কোর প্যানেল থেকে ভাল নয়। যদি অভ্যন্তরীণ রাউটিং সঙ্কুচিত হয় বা ট্রেগুলিতে পৌঁছানো কঠিন হয়, তবে বড় সংখ্যাটি আপনাকে আরও কঠিন ইনস্টল কিনে দেবে। র্যাকের উচ্চতা, অ্যাডাপ্টারের ধরন, ট্রে স্পেস এবং রাউটিং সহ একসাথে ওজন করুন।

রক্ষণাবেক্ষণ অ্যাক্সেস উপেক্ষা করা

কিছু প্যানেল কমপ্যাক্ট দেখায় এবং একবার র‌্যাক হয়ে গেলে পরিষেবার জন্য কৃপণ হতে দেখা যায়। সামনের ক্লিয়ারেন্স টাইট হলে, একটি নির্দিষ্ট প্যানেল ভবিষ্যতের প্রতিটি পরিবর্তনকে কঠিন করে তোলে; যেখানে লিঙ্কগুলি প্রায়শই পুনরায় কনফিগার করা হয়, স্লাইডিং টাইপ সাধারণত এটির খরচের চেয়ে বেশি সঞ্চয় করে।

একটি পরিকল্পনা ছাড়া সংযোগকারী ধরনের মিশ্রণ

SC, LC, FC এবং MPO বিনিময়যোগ্য নয়, এবং APC এবং UPC পলিশও নয়৷ আপনি অর্ডার করার আগে কেবল, পিগটেল, ট্রান্সসিভার, OLT, সুইচ বা ট্রান্সমিশন গিয়ার দ্বারা ব্যবহৃত সংযোগকারী এবং পলিশ নিশ্চিত করুন, অথবা আপনি এমন একটি প্যানেলের মালিক হবেন যা নেটওয়ার্কের সাথে মিলিত হতে পারে না।

ভবিষ্যৎ সম্প্রসারণ ভুলে যাওয়া

প্রথম দিনে একটি সম্পূর্ণ দখল করা প্যানেল একটি সমস্যা পিছিয়ে দেওয়া, এড়ানো যায় না। অতিরিক্ত পোর্ট রিজার্ভ করুন বা নেটওয়ার্ক বাড়ার সম্ভাবনা থাকলে একটি মডুলার ডিজাইন বেছে নিন।

তারের প্রবেশের দিক উপেক্ষা করে

যদি এন্ট্রিটি সাইটের সাথে মেলে না - পিছনে, পাশে, উপরে বা নীচে - ইনস্টলটি অগোছালো হয়ে যায় এবং স্ট্রেন রিলিফ খুব কমই আপনার যেখানে প্রয়োজন সেখানে শেষ হয়৷ র্যাক বা প্রাচীর লেআউট সামনের দিকের দিকটি নিশ্চিত করুন।

একটি উদ্ধৃতি অনুরোধ করার আগে আপনার সরবরাহকারীকে কী বলবেন

একটি সঠিক উদ্ধৃতি কয়েকটি সুনির্দিষ্ট উপর নির্ভর করে। এগুলি পাঠান এবং একটি সরবরাহকারী সস্তার মানক মডেলে ডিফল্ট না করে সঠিক প্যানেলের সুপারিশ করতে পারে:

• আবেদন - FTTH, ডেটা সেন্টার, টেলিকম রুম, এন্টারপ্রাইজ ল্যান বা আউটডোর ক্যাবিনেট
• ইনস্টলেশন প্রকার - র্যাক মাউন্ট, ওয়াল মাউন্ট বা আউটডোর
• র্যাকের আকার - 19-ইঞ্চি, এবং 1U, 2U বা কাস্টম উচ্চতা৷
• ফাইবারের সংখ্যা - 12, 24, 48, 72, 96, 144 বা অন্যান্য
• অ্যাডাপ্টারের প্রকার - SC, LC, FC, ST, MPO/MTP
• পোলিশ - UPC বা APC
• ফাইবার প্রকার - একক-মোড বা মাল্টিমোড
• স্প্লাইস ট্রে সহ বা ছাড়াই - বিভক্ত করা
• লোড বা আনলোড প্যানেল
• তারের প্রবেশের দিক
• পিগটেল এবং প্যাচ কর্ড প্রয়োজনীয়তা
• লেবেলিং এবং প্যাকেজিং প্রয়োজন
• প্রত্যাশিত ভবিষ্যতে সম্প্রসারণ

পরিদর্শন চেকলিস্ট: আগমনের সময় প্যানেল যাচাই করা

একবার প্যানেল পৌঁছে গেলে, একটি দ্রুত আগত চেক সাইটে শোক সংরক্ষণ করে। সুস্পষ্ট গণনার বাইরে, বিশদ বিবরণ নিশ্চিত করুন যে সরবরাহকারীরা মাঝে মাঝে একটি মূল্য আঘাত করার জন্য ছাঁটাই করে:

• অ্যাডাপ্টারের সংখ্যা এবং টাইপ অর্ডারের সাথে মেলে এবং পোলিশ (APC বা UPC) সঠিক
• লোড করা হলে, pigtails সঠিক সংযোগকারী, দৈর্ঘ্য এবং ফাইবার প্রকার, এবং পরিষ্কারভাবে উপবিষ্ট
• স্প্লাইস ট্রে সম্মত সংখ্যায় উপস্থিত রয়েছে, হাতা এবং স্ল্যাক ক্ষমতা সহ
• বহিরঙ্গন ইউনিটের জন্য হাউজিং উপাদান এবং ফিনিস ম্যাচ স্পেস -, সিলিং এবং আইপি রেটিং পরীক্ষা করুন
• কেবল গ্রন্থি, মাউন্টিং কিট, লেবেল এবং আনুষঙ্গিক প্যাক সবই বাক্সে রয়েছে
• সন্নিবেশ ক্ষতি এবং ফেরত ক্ষতি পরীক্ষার তথ্য প্রদান করা হয়েছে যেখানে এটি প্রতিশ্রুতি ছিল

যদি বিল্ডে একই র্যাকে সমাপ্ত করার সরঞ্জাম অন্তর্ভুক্ত থাকে, তাহলে এই ওয়াকথ্রু চালু হবেএকটি প্যাচ প্যানেল এবং সুইচ ইনস্টল করা হচ্ছেসাইটের ক্রমকে কভার করে-।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

উপসংহার

ডান অপটিক্যাল ফাইবার প্যাচ প্যানেল একটি ফাইবার গণনার চেয়ে অনেক বেশি মেলে। এটি ইনস্টলেশন পরিবেশের সাথে মানানসই, আপনার নেটওয়ার্ক ইতিমধ্যেই যে সংযোগকারী এবং পলিশ ব্যবহার করে, স্প্লিসিং পদ্ধতি, তারের প্রবেশ, রাউটিং স্পেস, এটি যেভাবে রক্ষণাবেক্ষণ করা হবে এবং এটি যে ঘরটি বৃদ্ধি পাবে তার সাথে মানানসই। একটি ছোট FTTH সাইট একটি কমপ্যাক্ট ওয়াল মাউন্ট ODF দ্বারা ভালভাবে পরিবেশিত হয়; একটি ডেটা সেন্টার একটি উচ্চ-ঘনত্ব এলসি বা এমপিও র্যাক প্যানেলের দিকে ঝুঁকে থাকে; একটি টেলিকম রুম আউটডোর তারের জন্য সাধারণত সঠিক ট্রে এবং তারের ব্যবস্থাপনা সহ একটি র্যাক ODF চায়।

আপনি অর্ডার করার আগে পরিবেশ এবং মূল পরামিতিগুলি সংজ্ঞায়িত করুন, সেগুলি আপনার সরবরাহকারীর সাথে ভাগ করুন এবং আগমনের সময় তাদের বিরুদ্ধে প্যানেলটি পরীক্ষা করুন৷ সেই শৃঙ্খলাই এমন একটি প্যানেল তৈরি করে যা ইনস্টল করা সহজ, বজায় রাখা সহজ এবং নেটওয়ার্কের জীবনের জন্য নির্ভরযোগ্য।
