FBT বনাম PLC স্প্লিটার: পার্থক্য, ক্ষতি এবং নির্বাচন

সিদ্ধান্ত শুধুমাত্র প্রযুক্তির নাম বা ইউনিট মূল্যের উপর ভিত্তি করে করা উচিত নয়। পোর্ট গণনা, বিভক্ত প্যাটার্ন, সর্বাধিক সন্নিবেশ ক্ষতি, অভিন্নতা, অপারেটিং তরঙ্গদৈর্ঘ্য, প্যাকেজের ধরন, সংযোগকারীর ক্ষতি এবং সম্পূর্ণ অপটিক্যাল বাজেট সবই একটি স্প্লিটার উপযুক্ত কিনা তা প্রভাবিত করে।

যে পাঠকদের একটি বিস্তৃত ভূমিকা প্রয়োজন তারা প্রথমে এটি পর্যালোচনা করতে পারেনঅপটিক্যাল স্প্লিটার প্রকার এবং কাজের নীতির নির্দেশিকা. নীচের বিভাগগুলি বিশেষভাবে ফোকাস করে যে কীভাবে FBT এবং PLC ডিজাইন আলাদা হয় এবং কীভাবে সেই পার্থক্যগুলিকে একটি প্রতিরক্ষাযোগ্য নির্বাচনে পরিণত করা যায়।

FBT বা PLC: দ্রুত নির্বাচন নির্দেশিকা

একটি অপটিক্যাল স্প্লিটার কি করে?

একটি অপটিক্যাল স্প্লিটার হল একটি প্যাসিভ উপাদান যা দুই বা ততোধিক আউটপুট ফাইবারের মধ্যে ইনপুট অপটিক্যাল শক্তি বিতরণ করে। এটি সংকেতকে প্রসারিত, পুনরুত্পাদন বা বৈদ্যুতিনভাবে স্যুইচ করে না। তাই প্রতিটি আউটপুট ইনপুটের চেয়ে কম অপটিক্যাল শক্তি পায়, এমনকি যখন ডিভাইসটির নিজের কোনো উৎপাদন ক্ষতি না হয়।

অপটিক্যাল স্প্লিটারগুলি FTTH, GPON, XGS-PON, অপটিক্যাল ডিস্ট্রিবিউশন নেটওয়ার্ক, মনিটরিং লিঙ্ক এবং অন্যান্য পয়েন্ট-থেকে-মাল্টিপয়েন্ট সিস্টেমে ব্যবহৃত হয়। কনফিগারেশনগুলি 1×2, 1×8 বা 2×16 হিসাবে লেখা হতে পারে, যেখানে প্রথম সংখ্যাটি ইনপুট গণনাকে চিহ্নিত করে এবং দ্বিতীয়টি আউটপুট গণনাকে চিহ্নিত করে।

শর্তাবলীসংযোজনকারীএবংস্প্লিটারকখনও কখনও ওভারল্যাপ। একটি কাপলার অপটিক্যাল শক্তিকে একত্রিত বা ভাগ করতে পারে, যখন স্প্লিটার সাধারণত ব্যবহৃত হয় যখন প্রাথমিক উদ্দেশ্যটি বেশ কয়েকটি আউটপুটে বিতরণ করা হয়। এই ডিভাইসগুলির দ্বারা ভাগ করা পরামিতিগুলির আরও বিশদ ব্যাখ্যার জন্য, এই নির্দেশিকাটি দেখুন৷ফাইবার অপটিক কাপলার এবং স্প্লিটার স্পেসিফিকেশন.

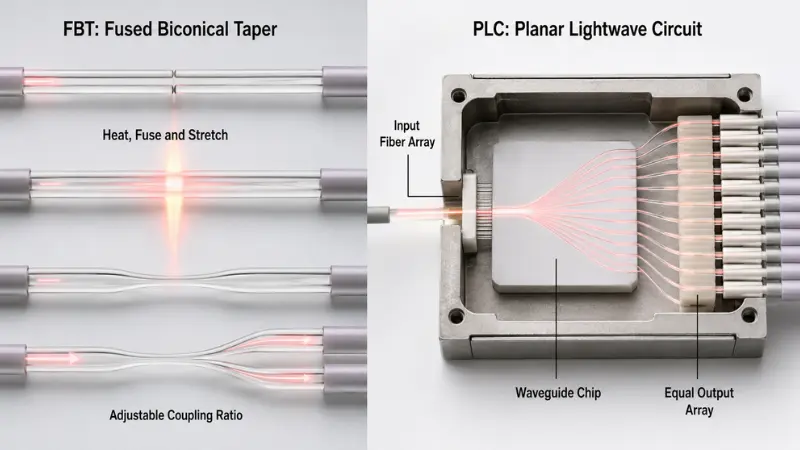

কিভাবে FBT এবং PLC স্প্লিটার কাজ করে?

এফবিটি স্প্লিটার প্রযুক্তি

FBT মানেফিউজড বাইকোনিকাল টেপার. উৎপাদনের সময়, দুই বা ততোধিক অপটিক্যাল ফাইবার সারিবদ্ধ, উত্তপ্ত, ফিউজড এবং প্রসারিত হয় যাতে একটি টেপারড কাপলিং অঞ্চল তৈরি করা হয়। তন্তুগুলির মধ্যে অপটিক্যাল শক্তি কীভাবে স্থানান্তরিত হয় তা উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ করে।

যেহেতু কাপলিং সামঞ্জস্য করা যেতে পারে, FBT ডিভাইসগুলি অসম অনুপাতের জন্য বিশেষভাবে কার্যকর। বাণিজ্যিক পণ্যগুলি 50/50, 40/60, 20/80, 10/90 বা অন্যান্য নির্দিষ্ট বিতরণের জন্য ডিজাইন করা যেতে পারে। AFL, উদাহরণস্বরূপ, 5% থেকে 50% পর্যন্ত উপলব্ধ কাপলিং অনুপাত সহ ফিউজড ওয়াইডব্যান্ড কাপলার প্রকাশ করে। এটি প্রতিটি FBT ডিভাইসের জন্য একটি সর্বজনীন স্পেসিফিকেশনের পরিবর্তে একটি পণ্য{13}}পারিবারিক উদাহরণ৷AFL এর অফিসিয়াল ওয়াইডব্যান্ড কাপলার তথ্যসংশ্লিষ্ট সুযোগ এবং যোগ্যতার বিবরণ প্রদান করে।

একটি কম্প্যাক্ট1×2 FBT ফাইবার অপটিক স্প্লিটারতাই একটি মনিটরিং ট্যাপ, লো-গণনা শাখা বা অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে যেখানে দুটি পাথের জন্য আলাদা পাওয়ার লেভেল প্রয়োজন।

FBT কর্মক্ষমতা এখনও প্রকৃত ডেটা শীট থেকে মূল্যায়ন করা আবশ্যক. কিছু পণ্য নির্বাচিত তরঙ্গদৈর্ঘ্য উইন্ডোগুলির জন্য অপ্টিমাইজ করা হয়, যখন যোগ্য ওয়াইডব্যান্ড ডিজাইনগুলিও পাওয়া যায়। এটা অনুমান করা সঠিক নয় যে প্রতিটি FBT স্প্লিটারের একই তরঙ্গদৈর্ঘ্য সংবেদনশীলতা, তাপমাত্রা পরিসীমা বা পোর্ট-গণনা সীমাবদ্ধতা রয়েছে৷

পিএলসি স্প্লিটার প্রযুক্তি

PLC মানেপ্ল্যানার লাইটওয়েভ সার্কিট. একটি পিএলসি স্প্লিটার একটি চিপে গঠিত অপটিক্যাল ওয়েভগাইড ব্যবহার করে। একটি ইনপুট ফাইবার অ্যারে এবং একটি আউটপুট ফাইবার অ্যারে চিপের সাথে সুনির্দিষ্টভাবে সারিবদ্ধ, বন্ডেড এবং চূড়ান্ত প্যাকেজের ভিতরে সুরক্ষিত।

এই কাঠামোটি অনেক আউটপুট জুড়ে সমান শক্তি বিতরণের জন্য উপযুক্ত। একটি প্রকাশিত AFL PLC স্প্লিটার ফ্যামিলি, উদাহরণস্বরূপ, 1260-1650 nm জুড়ে অপারেশন নির্দিষ্ট করে, এমনকি তার বর্ণিত ব্যান্ডউইথ, কম PDL এবং 1×4 থেকে 2×32 পর্যন্ত বিস্তৃত কনফিগারেশন জুড়ে বিভক্ত। এই পরিসংখ্যানগুলি সেই পণ্য পরিবারের জন্য প্রযোজ্য এবং প্রতিটি PLC স্প্লিটারের জন্য গ্যারান্টি হিসাবে বিবেচনা করা উচিত নয়।AFL এর PLC স্প্লিটার স্পেসিফিকেশনএছাড়াও বলে যে এর তালিকাভুক্ত সন্নিবেশ-ক্ষতির মানগুলি সংযোগকারীকে বাদ দেয়৷

ক্রেতা উপলব্ধ পর্যালোচনা করতে পারেনPLC স্প্লিটার পণ্য পরিসীমাপোর্ট গণনা, সংযোগকারী, বেণী এবং প্যাকেজ প্রয়োজনীয়তা মেলে যখন.

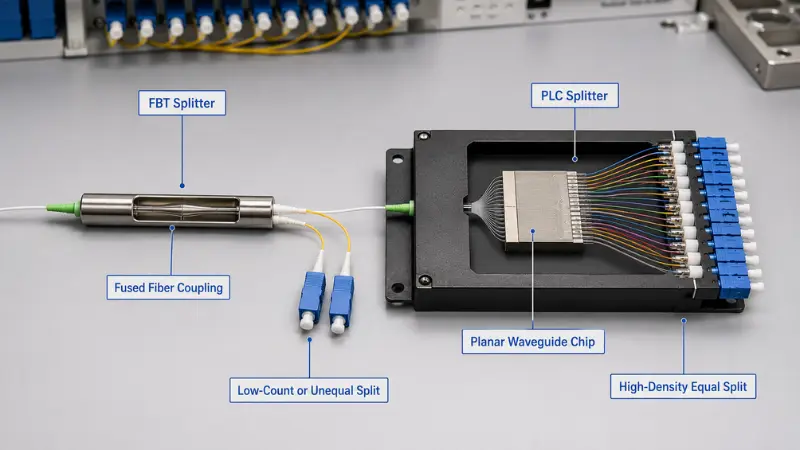

এফবিটি স্প্লিটার বনাম পিএলসি স্প্লিটার তুলনা

সারণি নকশা প্রবণতা বর্ণনা করে, চুক্তির সীমা নয়। একটি নিম্ন-মানের PLC স্প্লিটার একটি ভাল-যোগ্য FBT কাপলারের চেয়ে খারাপ কার্য সম্পাদন করতে পারে। প্রযুক্তি লেবেল সম্পূর্ণ স্পেসিফিকেশন এবং পরীক্ষার রিপোর্টের বিকল্প নয়।

অপটিক্যাল প্যারামিটার যা কর্মক্ষমতা নির্ধারণ করে

সন্নিবেশ ক্ষতি বিশেষ মনোযোগ প্রাপ্য. একটি প্রকাশিত মান শুধুমাত্র বেয়ার স্প্লিটারকে বর্ণনা করতে পারে, অন্য সরবরাহকারী ফ্যাক্টরি-ইনস্টল করা সংযোগকারীকে অন্তর্ভুক্ত করতে পারে। এই দুটি মান সরাসরি তুলনা করা যাবে না.

সংযোগকারী পলিশ প্রতিফলন এবং সঙ্গমের সামঞ্জস্যকেও প্রভাবিত করে। SC/APC অ্যাক্সেস নেটওয়ার্কগুলিতে সাধারণ যেখানে প্রতিফলন নিয়ন্ত্রণ গুরুত্বপূর্ণ, তবে সঠিক ইন্টারফেসটি অবশ্যই সরঞ্জাম, অ্যাডাপ্টার এবং বিদ্যমান প্ল্যান্টের সাথে মেলে। APC এবং UPC শেষ মুখ সরাসরি মিলিত করা উচিত নয়. এই নির্দেশিকাPC, UPC এবং APC সংযোগকারী পলিশযান্ত্রিক এবং রিটার্ন-ক্ষতির পার্থক্য ব্যাখ্যা করে।

কিভাবে বিভক্ত অনুপাত অপটিক্যাল ক্ষতি প্রভাবিত করে?

এমনকি একটি আদর্শ প্যাসিভ স্প্লিটারকে অবশ্যই উপলব্ধ শক্তি ভাগ করতে হবে। একটি সমান 1×N স্প্লিটারের জন্য, তাত্ত্বিক বিভাজন ক্ষতি হল:

আদর্শ বিভাজন ক্ষতি=10 × log10(N)

এগুলি গাণিতিক ন্যূনতম। প্রকৃত সর্বোচ্চ সন্নিবেশ ক্ষতি বেশি কারণ উৎপাদিত ডিভাইস অতিরিক্ত ক্ষতি, ট্রানজিশন লস এবং যেখানে প্রযোজ্য, সংযোগকারীর ক্ষতির পরিচয় দেয়।

প্রতিনিধি পণ্য বিকল্প অন্তর্ভুক্ত a1×2 পিএলসি স্প্লিটার, 1×8 পিএলসি স্প্লিটার, 1×16 পিএলসি স্প্লিটার, 1×32 পিএলসি স্প্লিটারএবং1×64 পিএলসি স্প্লিটার. তাদের প্রকৃত সীমা উপরের তাত্ত্বিক টেবিলের পরিবর্তে সংশ্লিষ্ট অনুমোদিত স্পেসিফিকেশন থেকে নেওয়া উচিত।

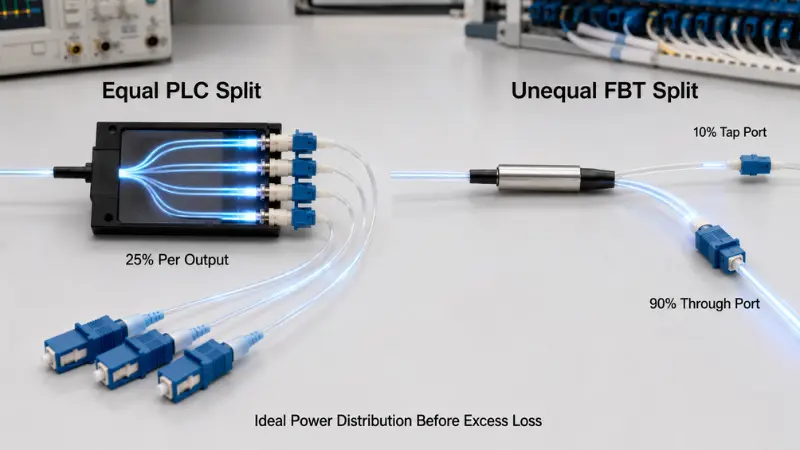

অসম FBT বিভক্ত ক্ষতি

একটি ভগ্নাংশ প্রাপ্ত একটি অসম শাখা জন্যpইনপুট শক্তির, আদর্শ শাখার ক্ষতি হল:

আদর্শ শাখার ক্ষতি=−10 × log10(p)

একটি তাত্ত্বিক 10/90 বিভাজনের জন্য:

• 10% শাখায় 10.0 dB এর একটি আদর্শ ক্ষতি রয়েছে।
• 90% শাখায় আনুমানিক 0.46 dB এর একটি আদর্শ ক্ষতি রয়েছে।

উভয় পথে প্রকৃত সন্নিবেশের ক্ষতি বেশি হবে কারণ কাপলারের অতিরিক্ত ক্ষতি এবং একটি অনুমোদিত কাপলিং-অনুপাত সহনশীলতা রয়েছে। ক্রয় স্পেসিফিকেশন তাই ট্যাপ পোর্ট চিহ্নিত করা উচিত, পোর্টের মাধ্যমে, কাপলিং সহনশীলতা এবং প্রতিটি পথের জন্য সর্বাধিক ক্ষতি।

এই পার্থক্যের কারণেই FBT দীর্ঘ বা শাখাযুক্ত অ্যাক্সেস লেআউটে প্রাসঙ্গিক থাকে। একটি আরো বিস্তারিত আবেদন আলোচনা এই নির্দেশিকা উপলব্ধগ্রামীণ FTTH প্রকল্পের জন্য ভারসাম্যহীন বিভাজন.

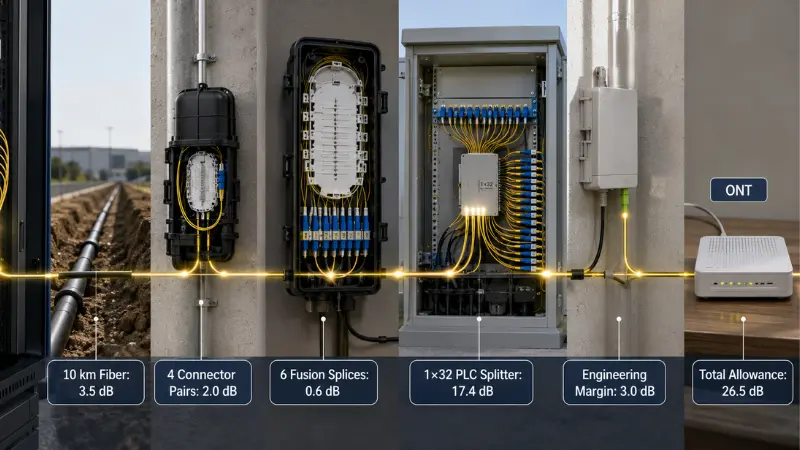

কাজের উদাহরণ: একটি 1×32 পিএলসি অপটিক্যাল বাজেট

নিচেরটি একটি দৃষ্টান্তমূলক গণনা, একটি সর্বজনীন PON ডিজাইন নয়। প্রতিটি মান প্রকল্পের জন্য প্রকৃত তারের, উপাদান এবং সরঞ্জাম স্পেসিফিকেশন দিয়ে প্রতিস্থাপিত করা আবশ্যক।

17.4 dB স্প্লিটার চিত্রটি একটি AFL PLC ডেটা শীট থেকে আসে এবং স্পষ্টভাবে সংযোগকারীগুলিকে বাদ দেয়৷ এটি শুধুমাত্র গণনা পদ্ধতি প্রদর্শন করার জন্য অন্তর্ভুক্ত করা হয়েছে।

যদি নির্বাচিত OLT এবং ONT সংমিশ্রণটি প্রযোজ্য অপারেটিং অবস্থার অধীনে একটি যাচাইকৃত 29 dB অপটিক্যাল বাজেট প্রদান করে, এই উদাহরণটি বিবৃত প্রকৌশল ভাতা পরে 2.5 dB ছেড়ে দেয়। যদি সরঞ্জাম বাজেট কম হয়, পথ দীর্ঘ হয় বা অতিরিক্ত সংযোগ যোগ করা হয়, নকশা ব্যর্থ হতে পারে।

একটি সঠিক গণনা ব্যবহার করা উচিত:

• সাধারণ ক্ষতির পরিবর্তে সর্বাধিক উপাদান ক্ষতি
• দীর্ঘতম পরিকল্পিত অপটিক্যাল পাথ
• সবচেয়ে খারাপ স্প্লিটার আউটপুট পোর্ট
• সঠিক তরঙ্গদৈর্ঘ্য-নির্ভর ফাইবার ক্ষয়
• সমস্ত সংযোগকারী, অ্যাডাপ্টার এবং স্প্লাইস পয়েন্ট
• প্রকৃত OLT এবং ONT অপটিক্যাল ক্লাস
• একটি সম্মত ইঞ্জিনিয়ারিং এবং বার্ধক্য মার্জিন

কেন্দ্রীভূত বনাম ক্যাসকেড স্প্লিটিং

একটি 1×4 স্প্লিটার এবং একটি 1×8 স্প্লিটার একটি সামগ্রিক 1×32 স্প্লিট তৈরি করে, কিন্তু পাথ লস 15.1 dB আদর্শ 1×32 ডিভিশনের মধ্যে সীমাবদ্ধ নয়। ডিজাইনে অবশ্যই উভয় স্প্লিটার পর্যায়ের নির্দিষ্ট সন্নিবেশ ক্ষতি যোগ করতে হবে, তাদের মধ্যে সংযোগ এবং স্প্লাইস সহ।

CommScope নথিগুলি কম-বিভক্ত বিভক্ত আর্কিটেকচারে পিএলসি মডিউলগুলি গণনা করে যেখানে অন্য একটি স্প্লিটার স্টেজ বাইরের প্ল্যান্টের আরও দূরে ইনস্টল করা হয়। এটি প্রমাণ করে যে কম-গণনা PLC পণ্যগুলিও ক্যাসকেড ডিজাইনে ব্যবহার করা যেতে পারে; শুধুমাত্র প্রযুক্তির নাম থেকে আর্কিটেকচার অনুমান করা উচিত নয়।

যখন একটি FBT স্প্লিটার ভাল ফিট হয়?

যখন প্রয়োজনীয় বিদ্যুৎ বিতরণ অসম হয় তখন প্রথমে FBT মূল্যায়ন করা উচিত। মনিটরিং ট্যাপ, মঞ্চস্থ গ্রামীণ শাখা এবং ইচ্ছাকৃতভাবে বিভিন্ন শাখা বাজেটের সাথে লিঙ্কগুলি PLC এর সাথে এর ক্রয় মূল্য তুলনা করার চেয়ে FBT বেছে নেওয়ার আরও শক্তিশালী কারণ।

FBT একটি স্পষ্টভাবে সংজ্ঞায়িত তরঙ্গদৈর্ঘ্যে কম-গণনা বিভাজনের জন্যও উপযুক্ত হতে পারে, বিশেষ করে যেখানে প্রকল্পের জন্য বিস্তৃত বহু-তরঙ্গদৈর্ঘ্যের সামঞ্জস্য বা একই প্যাসিভ পাথের মাধ্যমে ভবিষ্যতের স্থানান্তরের প্রয়োজন হয় না।

অনুমোদনের আগে যাচাই করুন:

• ডিজাইন করা তরঙ্গদৈর্ঘ্য উইন্ডো
• কাপলিং অনুপাত এবং অনুপাত সহনশীলতা
• প্রতিটি আউটপুটের জন্য সর্বাধিক সন্নিবেশ ক্ষতি
• ক্ষতি এবং directivity ফেরত
• তাপমাত্রা-নির্ভর কর্মক্ষমতা
• প্যাকেজ, ফাইবার সুরক্ষা এবং সংযোগকারী প্রকার

প্রতিটি FBT ডিভাইস প্রত্যাখ্যান করবেন না কারণ এটি ফিউজড প্রযুক্তি ব্যবহার করে। যোগ্য ওয়াইডব্যান্ড FBT পণ্য বিদ্যমান, এবং তাদের কর্মক্ষমতা নির্দিষ্ট ডেটা শীট এবং নির্ভরযোগ্যতা প্রমাণ থেকে বিচার করা উচিত। বিপরীতভাবে, এমন একটি নেটওয়ার্কে একটি সংকীর্ণ-উইন্ডো FBT পণ্য ব্যবহার করবেন না যার ভবিষ্যতের তরঙ্গদৈর্ঘ্যের প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করা হয়নি৷

যখন একটি পিএলসি স্প্লিটার ভাল ফিট হয়

যখন প্রকল্পের জন্য অনেকগুলি সমান আউটপুট, কমপ্যাক্ট প্যাকেজিং এবং নিয়ন্ত্রিত পোর্ট-থেকে-পোর্ট অভিন্নতার প্রয়োজন হয় তখন PLC সাধারণত আরও ব্যবহারিক পছন্দ। এই শর্তগুলি 1×8, 1×16, 1×32 এবং 1×64 কনফিগারেশন ব্যবহার করে FTTH বিতরণে সাধারণ।

PLC একটি শক্তিশালী প্রার্থী যখন একই প্যাসিভ অবকাঠামোকে অবশ্যই একাধিক অ্যাক্সেস{0}}নেটওয়ার্ক তরঙ্গদৈর্ঘ্য পরিকল্পনা সমর্থন করতে হবে। GPON এবং XGS-PON-এর জন্য শারীরিক-স্তরের প্রয়োজনীয়তা প্রযোজ্য এ সংজ্ঞায়িত করা হয়েছেITU-T G.984.2 GPON সুপারিশএবংITU-T G.9807.1 XGS-PON সুপারিশ. ডিজাইনারদের বর্তমান সরঞ্জামের স্পেসিফিকেশন এবং প্রযোজ্য সুপারিশ ব্যবহার করা উচিত নয় বরং অনুমান করা উচিত যে প্রতিটি নেটওয়ার্ক একই তরঙ্গদৈর্ঘ্য পরিকল্পনা বা অপটিক্যাল বাজেট ব্যবহার করে।

PLC স্বয়ংক্রিয়ভাবে একটি বহিরঙ্গন পণ্য নয়। একটি ইস্পাত টিউব, ABS মডিউল বা ক্যাসেট এখনও ইনস্টলেশনের জন্য উপযুক্ত একটি ঘেরের মধ্যে সুরক্ষিত করা আবশ্যক। নির্ভরযোগ্যতা সম্পূর্ণ সমাবেশের উপর নির্ভর করে, যার মধ্যে পিগটেল, স্ট্রেন রিলিফ, সংযোগকারী, অ্যাডাপ্টার, সিলিং এবং পরিবেশগত যোগ্যতা রয়েছে।

সাত-ধাপে স্প্লিটার নির্বাচন প্রক্রিয়া

• শক্তি বিতরণ সংজ্ঞায়িত করুন:সমান বা অসম আউটপুট, ইনপুট গণনা, আউটপুট গণনা এবং যেকোনো প্রয়োজনীয় ট্যাপ বা পোর্টের মাধ্যমে উল্লেখ করুন।
• প্রতিটি বর্তমান এবং পরিকল্পিত তরঙ্গদৈর্ঘ্য তালিকাভুক্ত করুন:আপস্ট্রিম, ডাউনস্ট্রিম, ওভারলে এবং মাইগ্রেশন প্রয়োজনীয়তা অন্তর্ভুক্ত করুন।
• বিভক্ত আর্কিটেকচার নির্বাচন করুন:কেন্দ্রীভূত এবং ক্যাসকেড ডিজাইনের তুলনা করুন, শুধুমাত্র চূড়ান্ত গ্রাহক সংখ্যা নয়।
• সবচেয়ে বাজে- ক্ষেত্রে অপটিক্যাল বাজেট গণনা করুন:সর্বাধিক ক্ষতি, দীর্ঘতম রুট এবং দুর্বলতম স্প্লিটার আউটপুট ব্যবহার করুন।
• ইনস্টলেশন পরিবেশ সংজ্ঞায়িত করুন:অভ্যন্তরীণ বা বহিরঙ্গন ব্যবহার, তাপমাত্রা পরিসীমা, আর্দ্রতা, ঘের, পরিচালনা এবং পরিষেবা-জীবনের প্রত্যাশা জানান৷
• প্যাকেজ এবং সংযোগকারী নির্বাচন করুন:মডিউলটিকে স্প্লাইস ট্রে, টার্মিনাল বক্স, ক্যাবিনেট, ODF বা র্যাকের সাথে মিলিয়ে নিন।
• মানের ডকুমেন্টেশন পর্যালোচনা করুন:গ্যারান্টিযুক্ত স্পেসিফিকেশন, পরীক্ষার তরঙ্গদৈর্ঘ্য, ক্রমিক প্রতিবেদন এবং প্রযোজ্য যোগ্যতা প্রমাণের জন্য অনুরোধ করুন।

একই বিলে স্প্লিটার, অ্যাডাপ্টার, পিগটেল, টার্মিনাল বাক্স এবং প্যাচ কর্ড অন্তর্ভুক্ত প্রকল্পগুলির জন্য,FTTH প্যাসিভ কম্পোনেন্ট প্রকিউরমেন্ট গাইডএকটি বিস্তৃত ক্রয় কাঠামো প্রদান করে।

প্যাকেজ এবং সংযোগকারী নির্বাচন

এই ওভারভিউপিএলসি স্প্লিটার প্যাকেজ প্রকারঅপটিক্যাল উপাদানকে এর ঘেরের সাথে মেলে সাহায্য করতে পারে। প্রাচীর মাউন্ট করা অ্যাক্সেস ডিস্ট্রিবিউশনের উদ্দেশ্যে একটি স্প্লিটারও একটি উপযুক্ত ঘেরের সাথে একত্রিত হতে পারে যেমন একটি24-কোর ফাইবার বিতরণ বাক্স, ট্রে ক্ষমতা, অ্যাডাপ্টারের সংখ্যা, তারের রাউটিং এবং সিল করার প্রয়োজনীয়তা প্রকল্পের সাথে মেলে।

সংযোগকারী স্প্লিটারগুলি ক্ষেত্র-বিভক্ত করার কাজকে হ্রাস করে এবং প্রতিস্থাপনকে সহজ করে, কিন্তু প্রতিটি মিলিত জোড়া ক্ষতি যোগ করে এবং শেষ-মুখ পরিদর্শনের প্রয়োজন হয়৷ অসমাপ্ত পিগটেল অ্যাডাপ্টার পয়েন্ট কমাতে পারে কিন্তু ফিউশন-স্প্লাইসিং সরঞ্জাম, প্রশিক্ষিত ইনস্টলার এবং সুরক্ষিত স্প্লাইস স্টোরেজ প্রয়োজন।

কিভাবে সরবরাহকারী ডেটা শীট তুলনা করবেন?

GR-1209 এবং GR-1221 দাবি

GR-1209 এবং GR-1221 সাধারণত একসাথে উল্লেখ করা হয় যখন সরবরাহকারীরা প্যাসিভ অপটিক্যাল কম্পোনেন্ট যোগ্যতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার নিশ্চয়তা নিয়ে আলোচনা করে। একটি দাবি যেমন "Telcordia অনুগত" চিহ্নিত করা উচিত:

• প্রযোজ্য মান এবং সমস্যা
• পরীক্ষিত পণ্য কনফিগারেশন
• পরীক্ষার ল্যাবরেটরি
• পরীক্ষার সুযোগ এবং প্রযোজ্য বিভাগ
• ফলাফলটি বেয়ার কম্পোনেন্ট বা সম্পূর্ণ সংযোগকারী সমাবেশে প্রযোজ্য কিনা

ইনকামিং পরিদর্শন এবং পরীক্ষা

1. পণ্য পরিচয় নিশ্চিত করুন:প্রযুক্তি, কনফিগারেশন, অনুপাত, তরঙ্গদৈর্ঘ্য, ফাইবার, পিগটেল দৈর্ঘ্য, সংযোগকারী পলিশ, সিরিয়াল নম্বর এবং লেবেল পরীক্ষা করুন।
2. প্যাকেজ এবং ফাইবার পরিদর্শন করুন:চূর্ণ নল, আলগা স্ট্রেন ত্রাণ, ধারালো বাঁক, ক্ষতিগ্রস্ত জ্যাকেট, উন্মুক্ত ফাইবার বা ভুল পোর্ট নম্বরের জন্য দেখুন।
3. সংযোগকারীর শেষ মুখগুলি পরিদর্শন এবং পরিষ্কার করুন:একটি দূষিত স্প্লিটারকে টেস্ট সেট বা লাইভ নেটওয়ার্কের সাথে সংযুক্ত করবেন না।
4. একটি রেফারেন্স সেট করুন এবং প্রতিটি আউটপুট পরিমাপ করুন:নির্দিষ্ট পরীক্ষার তরঙ্গদৈর্ঘ্যে একটি স্থিতিশীল উত্স এবং ক্যালিব্রেটেড অপটিক্যাল পাওয়ার মিটার ব্যবহার করুন। প্রতিটি পোর্টের ক্ষতি রেকর্ড করুন এবং সেরা এবং সবচেয়ে খারাপ ফলাফল থেকে অভিন্নতা গণনা করুন।
5. চুক্তিভিত্তিক সীমার সাথে ফলাফলের তুলনা করুন:পাস বা ফেল স্ট্যান্ডার্ড হিসাবে একটি সাধারণ ইন্টারনেট টেবিল ব্যবহার করবেন না।
6. ট্রেসযোগ্য রেকর্ড বজায় রাখুন:ক্রয় আদেশ, ব্যাচ, সিরিয়াল নম্বর, পরীক্ষার তরঙ্গদৈর্ঘ্য, পরীক্ষার সরঞ্জাম সনাক্তকরণ, অপারেটর এবং পরিদর্শন তারিখ সংরক্ষণ করুন।

একটি উত্স এবং পাওয়ার মিটার ব্যবহার করে একটি সাধারণ প্রাপ্তি চেক সন্নিবেশের ক্ষতি এবং অভিন্নতা যাচাই করতে পারে। স্বাধীন PDL, ফেরত-ক্ষতি বা পরিবেশগত যাচাইয়ের জন্য নিবেদিত সরঞ্জাম, একটি যোগ্য পরীক্ষাগার বা সরবরাহকারীর যোগ্যতার রেকর্ডের প্রয়োজন হতে পারে।

পাঁচটি সাধারণ নির্বাচন ভুল

1. শুধুমাত্র ইউনিট মূল্য দ্বারা নির্বাচন করা:একটি সস্তা বেয়ার কম্পোনেন্টের জন্য আরও ফিল্ড স্প্লিসিং, ঘেরের জায়গা, শ্রম এবং সমস্যা সমাধানের প্রয়োজন হতে পারে।
2. সর্বাধিক ক্ষতির সাথে সাধারণ ক্ষতির তুলনা করা:একটি সাধারণ মান প্রত্যাশিত কর্মক্ষমতা বর্ণনা করে; একটি সর্বোচ্চ মান চুক্তির সীমা নির্ধারণ করে। তারা বিনিময়যোগ্য নয়।
3. সংযোগকারী অন্তর্ভুক্তি উপেক্ষা করা:একটি বেয়ার স্প্লিটার স্পেসিফিকেশন সরাসরি একটি সংযোগকারী মডিউলের সাথে তুলনা করা যায় না যদি না পরিমাপের সীমানা একই হয়।
4. ধরে নেওয়া প্রতিটি পিএলসি স্প্লিটার উচ্চতর:চিপের গুণমান, ফাইবার-অ্যারে সারিবদ্ধকরণ, প্যাকেজিং, সংযোগকারী এবং পরীক্ষা সমাপ্ত ফলাফল নির্ধারণ করে।
5. ভবিষ্যতের তরঙ্গদৈর্ঘ্য এবং স্থাপত্য পরিবর্তনগুলি ভুলে যাওয়া:বর্তমান পরিষেবার জন্য কাজ করে এমন একটি স্প্লিটার পরবর্তী PON স্থানান্তর বা ওভারলে সীমাবদ্ধ করতে পারে।

RFQ স্পেসিফিকেশন টেমপ্লেট

নিম্নলিখিত ব্লক একটি সরবরাহকারী তদন্তের জন্য অভিযোজিত করা যেতে পারে:

প্রয়োজনীয় প্রযুক্তি: FBT/PLC/ সরবরাহকারীর সুপারিশ
ইনপুট এবং আউটপুট কনফিগারেশন: 1×__ / 2×__
বিভক্ত প্যাটার্ন: সমান / অসম __% / __%
অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা: __
সর্বাধিক সন্নিবেশ ক্ষতি: __ dB, সংযোগকারী অন্তর্ভুক্ত / বাদ
সর্বোচ্চ অভিন্নতা: __ dB
সর্বোচ্চ PDL: __ dB
ন্যূনতম রিটার্ন ক্ষতি: __ dB
ন্যূনতম নির্দেশনা: __ dB
প্যাকেজের ধরন এবং মাত্রা: __
ফাইবারের ধরন এবং বেণীর দৈর্ঘ্য: __
সংযোগকারী প্রকার এবং পোলিশ: __
অপারেটিং এবং স্টোরেজ তাপমাত্রা: __
ইনস্টলেশন পরিবেশ: অন্দর / বহিরঙ্গন ঘের / বন্ধ / আলনা
প্রয়োজনীয় পরীক্ষার রিপোর্ট: পৃথক/ব্যাচ
প্রয়োজনীয় নির্ভরযোগ্যতা বা যোগ্যতা প্রমাণ: __
প্রয়োজনীয় লেবেলিং এবং সিরিয়াল-সংখ্যার সন্ধানযোগ্যতা: __

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

উপসংহার

FBT স্প্লিটার বনাম PLC স্প্লিটার সিদ্ধান্ত প্রয়োজনীয় পাওয়ার ডিস্ট্রিবিউশন দিয়ে শুরু হয়। একটি অসম পর্যবেক্ষণ ট্যাপ বা সাধারণ কম{1}}গণনা শাখা প্রায়শই FBT এর দিকে নির্দেশ করে। সমান উচ্চ-ঘনত্ব FTTH বিতরণ, বিস্তৃত তরঙ্গদৈর্ঘ্য সামঞ্জস্য এবং নিয়ন্ত্রিত পোর্ট অভিন্নতা সাধারণত PLC-এর দিকে নির্দেশ করে।

প্রযুক্তি নির্বাচন শুধুমাত্র প্রথম ধাপ। একটি নির্ভরযোগ্য সিদ্ধান্তের জন্য সর্বাধিক সন্নিবেশ ক্ষতি, অভিন্নতা, তরঙ্গদৈর্ঘ্য কভারেজ, পরিবেশগত সীমা, প্যাকেজ, সংযোগকারী, পরীক্ষার ডকুমেন্টেশন এবং একটি সম্পূর্ণ খারাপ-কেস অপটিক্যাল বাজেট প্রয়োজন।

RFQ-তে এই প্রয়োজনীয়তাগুলি প্রদান করা উদ্ধৃতি অস্পষ্টতা হ্রাস করে এবং আরও নির্ভরযোগ্য নেটওয়ার্ক ডিজাইনকে সমর্থন করে। প্রকল্প ক্রেতারা পারেনপ্রযুক্তিগত এবং উদ্ধৃতি পর্যালোচনার জন্য স্প্লিটার স্পেসিফিকেশন জমা দিনএকবার প্রয়োজনীয় অনুপাত, প্যাকেজ, সংযোগকারী এবং অপারেটিং শর্তগুলি সংজ্ঞায়িত করা হয়েছে।

তথ্যসূত্র

• ITU-T G.984.2: GPON ফিজিক্যাল মিডিয়া নির্ভরশীল স্তর
• ITU-T G.9807.1: XGS-PON
