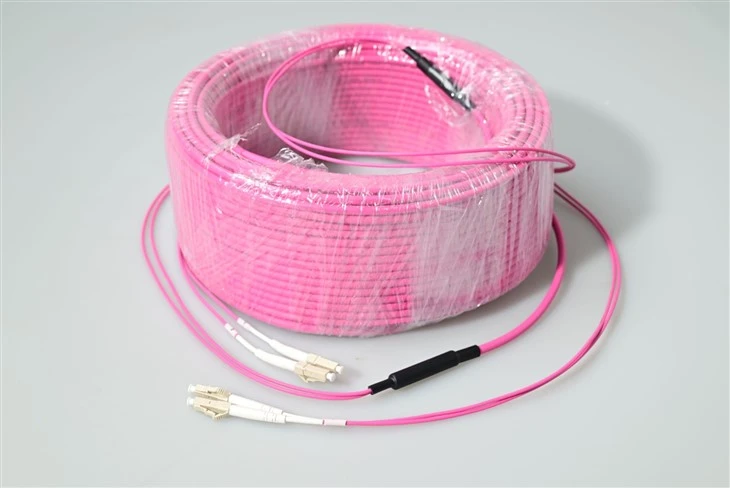

এলসি এলসি প্যাচ ক্যাবল কি?
এলসি-এলসি ফাইবার অপটিক প্যাচ কর্ডএকটি ছোট কমপ্যাক্ট প্যাচ তারের যা অনেক অ্যাপ্লিকেশনে খুব জনপ্রিয়ভাবে ব্যবহৃত হয়। এই নেটওয়ার্ক সমাধানগুলির মধ্যে রয়েছে টেলিকমিউনিকেশন নেটওয়ার্ক, LAN, ডেটা প্রসেসিং নেটওয়ার্ক, ডিভাইসের সমাপ্তি এবং প্রাঙ্গণ বিতরণ। LC-LC প্যাচ কর্ডগুলিকে গিগাবিট অ্যাপ্লিকেশন এবং এটিএম অ্যাপ্লিকেশনগুলিতে কম স্থান খরচ সহ দ্রুত ইথারনেট সমাধান সরবরাহ করার জন্য ডিজাইন করা হয়েছে৷
স্পেসিফিকেশন
| প্যারামিটার | ইউনিট | এফসি, এসসি, এলসি/ আর্মার্ড ফাইবার প্যাচ কর্ড | ST, MU | এমটি-আরজে, এমপিও | E2000 | ||||||||
| এস.এম | এমএম | এস.এম | এমএম | এস.এম | এমএম | এস.এম | |||||||
| পিসি | ইউপিসি | এপিসি | পিসি | পিসি | ইউপিসি | পিসি | পিসি | ইউপিসি | পিসি | পিসি | এপিসি | ||
| সন্নিবেশ ক্ষতি (সাধারণ) | dB | 0.3 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.3 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.3 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.3 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.3 এর থেকে কম বা সমান | 0.3 এর থেকে কম বা সমান |
| রিটার্ন লস | dB | 45 এর চেয়ে বড় বা সমান | 50 এর থেকে বড় বা সমান | 60 এর চেয়ে বড় বা সমান | 30 এর চেয়ে বড় বা সমান | 45 এর চেয়ে বড় বা সমান | 50 এর থেকে বড় বা সমান | 30 এর চেয়ে বড় বা সমান | 45 এর চেয়ে বড় বা সমান | 50 এর থেকে বড় বা সমান | 35 এর চেয়ে বড় বা সমান | 55 এর চেয়ে বড় বা সমান | 75 এর চেয়ে বড় বা সমান |
| অপারেটিং তরঙ্গদৈর্ঘ্য | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| বিনিময়যোগ্যতা | dB | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | ||||||||
| কম্পন | dB | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | 0.2 এর থেকে কম বা সমান | ||||||||
| অপারেটিং তাপমাত্রা | ডিগ্রী | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| স্টোরেজ তাপমাত্রা | ডিগ্রী | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| তারের ব্যাস | মিমি | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
বৈশিষ্ট্য
SFF সমাধানের জন্য ক্রমবর্ধমান চাহিদা পূরণ করে
এলসি সংযোগকারীগুলি শুধুমাত্র 1.25 মিমি ব্যাসের ফেরুল দিয়ে তৈরি করা হয় যা ঘনবসতিপূর্ণ ফাইবার অপটিক নেটওয়ার্কের জন্য একটি দুর্দান্ত সুবিধা। এলসি সংযোগকারী উচ্চ ঘনত্বের সংযোগের জন্য যেমন SFP, XFP এবং SFP+ ট্রান্সসিভারগুলিতে স্ট্যান্ডার্ড IEC 61754-20 এর অধীনে তৈরি করা হয়। এটি কীভাবে বাস্তব-বিশ্ব স্থাপনায় অনুবাদ করে তা গভীরভাবে দেখার জন্য, আমাদের গাইড দেখুনSFP+ এবং ডেটা সেন্টার পরিবেশের জন্য উচ্চ-ঘনত্বের এলসি ফাইবার সংযোগকারী সমাধান.
সিঙ্গেলমোড বা মাল্টিমোড এলসি-এলসি, রাইজার বা প্লেনাম রেট
আমরা এলসি-এলসি ফাইবার অপটিক ক্যাবল অ্যাসেম্বলি, এর সাথে সরবরাহ করিএকক মোড (9/125 OS1, OS2), ডুপ্লেক্স এবং মাল্টিমোড (50/125 এবং 62.5/125)বিকল্প আপনি চয়ন করতে পারেন যে এটি রাইজার অ্যাপ্লিকেশন বা প্লেনাম সংযোগের জন্য বা আপনি যদি এটি সম্পূর্ণরূপে কাস্টমাইজ করতে চান তবে LC-LC প্যাচ কর্ডের জন্য আমাদের OEM/ODM পরিষেবা সম্পর্কে আরও জানতে আমাদের সাথে যোগাযোগ করতে পারেন৷
সহজ এবং সুবিধাজনক পুল আউট
কনফিগারেশনে সুবিধাজনক স্ন্যাপ দিয়ে তৈরি, এলসি-এলসি সংযোগগুলি লকিং মেকানিজম দিয়ে সজ্জিত যা একটি RJ45 সংযোগকারীর ধরে রাখার ট্যাবের মতো। এখন ডিভাইস থেকে সংযোগকারী সংযোগ এবং সংযোগ বিচ্ছিন্ন করা সহজ। লকিং ট্যাবগুলি ইনজেকশন-কেবল স্থাপন এবং রক্ষণাবেক্ষণের সময় টান, স্ট্রেন, স্ন্যাগ এবং প্রভাব প্রতিরোধে উন্নত স্থায়িত্ব সহ ঢালাই করা হয়।
কম সন্নিবেশ ক্ষতি সহ নিরাপদ এবং পরীক্ষিত ফাইবার সমাবেশ
আমাদের প্যাচ কর্ডগুলি 100% অপটিক্যালি পরিদর্শন করা হয় এবং কম সন্নিবেশের ক্ষতি 0.02 ডিবি অতিক্রম না করার জন্য পরীক্ষা করা হয়।
অ্যাপ্লিকেশন
এলসি মাল্টিমোড ডুপ্লেক্স OM4 প্যাচ কর্ডটি বিশেষভাবে এমন পরিবেশের জন্য তৈরি করা হয়েছে যেখানে সংযোগকারীর ঘনত্ব, স্বল্প-ব্যান্ডউইথ পৌঁছায়, এবং দ্রুত গরম-অদলবদল প্যাচিং ব্যাপারটি দূরত্বের চেয়ে বেশি। যেহেতু 1.25 মিমি SFF ফেরুলটি একটি স্ট্যান্ডার্ড SC ফেরুলের ব্যাসের অর্ধেক, এই LC OM4 ডুপ্লেক্স ফাইবার জাম্পারটি একই 1U প্যানেল স্পেসের মধ্যে দ্বিগুণ পোর্টে ফিট করে - যে কারণে নিম্নলিখিত পরিস্থিতিগুলি এটির প্রাথমিক স্থাপনার লক্ষ্য।
উচ্চ-ঘনত্ব SFP+ / QSFP+ ট্রান্সসিভার র্যাক
সরাসরি 10G SFP+, 25G SFP28, এবং 4×10G QSFP+-খাঁচা ভাঙার মধ্যে স্লট। 1.25mm SFF LC প্যাচ ক্যাবল পোর্ট পিচকে পোর্ট-থেকে{11}}6.25mm-এ রাখে, স্ট্যাকযোগ্য ট্রান্সসিভার খাঁচাগুলির জন্য IEC 61754-20 দ্বারা সংজ্ঞায়িত যান্ত্রিক ব্যবধানের সাথে মিলে যায়।
10G / 40G / 100G সংক্ষিপ্ত-মাল্টিমোড লিঙ্কগুলিতে পৌঁছান
OM4 50/125 লেজার-অপ্টিমাইজ করা ফাইবার 10GBASE-SR 400 m পর্যন্ত, 40GBASE-SR4 150 m পর্যন্ত, এবং 100GBASE-SR10 150 মি পর্যন্ত সরবরাহ করে। এটি OM4 LC-LC ডুপ্লেক্স ফাইবার অপটিক ক্যাবলকে ডিফল্ট শর্ট-রিচ জাম্পারকে মেরুদণ্ডের জন্য-একক ডেটা হলের ভিতরে পাতার ফ্যাব্রিক করে তোলে। আপনি যদি আপনার প্রকল্পের জন্য OM3 বা OM4 স্থাপন করবেন কিনা তা মূল্যায়ন করছেন, আমাদেরOM3 বনাম OM4 মাল্টিমোড ফাইবার তুলনা গাইডমূল দূরত্ব, ব্যান্ডউইথ, এবং খরচ বাণিজ্য-বিস্তারিতভাবে কভার করে।
লাইভ 24×7 প্যানেলে হট-অদলবদল প্যাচিং
RJ45-স্টাইল স্ন্যাপ-এক আঙুল দিয়ে ল্যাচ রিলিজ করে - কোনও সরঞ্জাম নেই, কোনও সংলগ্ন-বন্দর ঝামেলা নেই৷ ফিল্ড টেকনিশিয়ানরা প্রোডাকশন প্যানেলের জন্য এই LC ডুপ্লেক্স OM4 প্যাচ সীসা পছন্দ করেন যেখানে পার্শ্ববর্তী তারে দুর্ঘটনাজনিত টাগ সার্ভিস হিট করে।
স্টোরেজ এরিয়া নেটওয়ার্ক (ফাইবার চ্যানেল 16G / 32G)
ব্রোকেড এবং সিস্কোর SAN পরিচালকরা প্রতিটি পোর্টে ডুপ্লেক্স এলসি ব্যবহার করেন। মাল্টিমোড OM4 LC থেকে LC জাম্পার 125 মিটার পর্যন্ত 16GFC এবং 32GFC 100 মিটার পর্যন্ত - দীর্ঘতম সারি-থেকে-সারি পর্যন্ত বেশিরভাগ এন্টারপ্রাইজ SAN কাপড়ের মধ্যে পৌঁছাতে সমর্থন করে।
রাইজার এবং প্লেনাম স্ট্রাকচার্ড ক্যাবলিং (OFNR / OFNP)
বাল্ক অর্ডার ক্রেতাদের জন্য রাইজার শ্যাফ্ট বা এয়ার{0}}প্লেনাম সিলিং তৈরি করার জন্য, এলসি OM4 ডুপ্লেক্স প্লেনাম প্যাচ কর্ড OFNR বা OFNP রেটযুক্ত জ্যাকেটগুলির সাথে উপলব্ধ যা NFPA 262 এবং UL 910 ফায়ার-নিরাপত্তা প্রয়োজনীয়তাগুলি পূরণ করে - ইউএস হেলথ কেয়ার এবং স্পেসিফিকেশন প্রকল্পগুলিতে প্রায়শই৷
সিস্টেম ইন্টিগ্রেটরদের জন্য OEM / ODM পাইকারি
আমরা কাস্টম মুদ্রিত লেবেল, রঙ-কোডেড বুট, এবং অ-মানক ব্রেকআউট দৈর্ঘ্য (0.5 মিটার পর্যন্ত) সহ বাল্ক OEM অর্ডার গ্রহণ করি। পাইকারি LC মাল্টিমোড ডুপ্লেক্স জাম্পার ক্রেতারা একই PO-তে মিশ্র 0.9 / 2.0 / 3.0 মিমি তারের ব্যাস একত্রিত করতে পারেন।
প্রশস্ত-তাপমাত্রা শিল্প ফাইবার চলে
−40 ~ 75 ডিগ্রী অপারেটিং উইন্ডো নিম্ন প্রান্তে 20 ডিগ্রী দ্বারা আদর্শ বাণিজ্যিক বৈশিষ্ট্যকে ছাড়িয়ে যায়, 50/125 OM4 LC-LC ডুপ্লেক্স প্যাচ ক্যাবলকে শর্তহীন সুইচ রুম, আউটডোর আশ্রয়কেন্দ্র এবং ট্র্যাকসাইড টেলিকম ক্যাবিনেটগুলি তাপ সাইক্লিং ব্যর্থতা ছাড়াই বেঁচে থাকতে দেয়৷
FAQ
প্রশ্ন 1: SC তারের 2.5 মিমি ফেরুলের চেয়ে 1.25 মিমি SFF ফেরুলকে কী ভাল করে তোলে?
উত্তর: ছোট ফেরুল পোর্টের মধ্যে পিচকে অর্ধেক করে দেয়, ঠিক এই কারণেই IEC 61754-20 LC-এর জন্য 1.25mm বেছে নেয়। একটি 1U প্যানেল যা 24 SC ডুপ্লেক্স পোর্টের সাথে মানানসই 48টি LC ডুপ্লেক্স পোর্টে ফিট করতে পারে এই LC মাল্টিমোড ডুপ্লেক্স OM4 প্যাচ কর্ড ব্যবহার করে - র্যাক ফুটপ্রিন্টকে বড় না করে পোর্টের ঘনত্ব দ্বিগুণ করে।
প্রশ্ন 2: এই LC থেকে LC OM4 ফাইবার জাম্পার কি 40G এবং 100G চালাবে?
উঃ হ্যাঁ। OM4 লেজার-অপ্টিমাইজ করা 50/125 ফাইবার সমর্থন করে 40GBASE-SR4 এবং 100GBASE-SR10 সংক্ষিপ্তভাবে-মাল্টিমোড লিঙ্কে পৌঁছান। 40G/100G সমান্তরাল অপটিক্সের জন্য আপনি দুটি LC OM4 ডুপ্লেক্স জাম্পার ব্যবহার করবেন বা একটি MPO ট্রাঙ্কে যাবেন - কিন্তু দুটি ডুপ্লেক্স-LC SFP+/QSFP+ ব্রেক-আউট পোর্টের মধ্যে একত্রিত করার জন্য, এই কর্ডটি সঠিক পছন্দ।
প্রশ্ন 3: IEC 61754-20 সম্মতির নিশ্চয়তা ঠিক কী দেয়?
A: IEC 61754-20 হল LC ইন্টারফেস সংযোগকারীর জন্য আন্তর্জাতিক মাত্রিক এবং মিলনের মান। এখানে উত্পাদিত IEC 61754-20 LC ডুপ্লেক্স জাম্পার Cisco, Juniper, Arista, HPE, Finisar, এবং অন্যান্য নির্মাতাদের যেকোন কমপ্লায়েন্ট ট্রান্সসিভার বা অ্যাডাপ্টারের সাথে নির্ভরযোগ্যভাবে সঙ্গতি করে - কোন ভেন্ডর লক-ইন নেই।
প্রশ্ন 4: আমি কি একটি পাইকারি প্রকল্পের জন্য এই OM4 LC প্যাচ কর্ডটি OFNP প্লেনাম রেটিংয়ে অর্ডার করতে পারি?
উঃ হ্যাঁ। বাল্ক ক্রেতারা একই PO-তে OFNR (রাইজার) বা OFNP (প্লেনাম) জ্যাকেট নির্দিষ্ট করতে পারেন। কাস্টমাইজড জ্যাকেট রেটিং এর জন্য MOQ সাধারণত প্রতি দৈর্ঘ্যে 100 পিস হয়-SKU; মিশ্র দৈর্ঘ্য 0.5 মিটার থেকে 30 মি একসাথে জাহাজে।
প্রশ্ন 5: LC OM4 ডুপ্লেক্স ফাইবার ক্যাবলের বাল্ক অর্ডারের জন্য লিড টাইম কত?
উত্তর: স্ট্যান্ডার্ড কনফিগারেশন (অ্যাকোয়া LSZH, 2.0 মিমি, 0.5-10 মি) স্টক থেকে 3-5 কার্যদিবসের মধ্যে পাঠানো হয়। প্রিন্টেড লেবেল, রঙ-কোডেড বুট, বা অ{7}}মান দৈর্ঘ্য সহ কাস্টম OEM অর্ডারগুলির জন্য সাধারণত 7-12 কার্যদিবসের প্রয়োজন হয়৷ বড় 5,000+ টুকরা টেন্ডার পৃথকভাবে উদ্ধৃত করা হয়।
প্রশ্ন 6: প্রতিটি ইউনিটে 0.2 dB-এর কম সন্নিবেশ ক্ষতির নিশ্চয়তা আছে কি?
উ: প্রতিটি এলসি ডুপ্লেক্স OM4 প্যাচ লিড 100% ইন্টারফেরোমিটার-পরিদর্শন এবং সন্নিবেশ-ক্ষতি একটি রেফারেন্স-গ্রেড মাস্টারের বিরুদ্ধে পরীক্ষা করা হয়। সাধারণ IL- লাইনে পরিমাপ করা হয় 850 nm-এ 0.2 dB-এর থেকে কম বা সমান এবং 1300 nm-এ 0.15 dB-এর থেকে কম বা সমান৷ বাল্ক অর্ডার মানের সাবমিটালের জন্য অনুরোধে পৃথক পরীক্ষার রিপোর্ট পাওয়া যায়।
Q7: কোন তারের ব্যাস আমার বেছে নেওয়া উচিত - 0.9, 2.0, বা 3.0 মিমি?
উত্তর: প্যাচ প্যানেল থেকে সরঞ্জাম চালানোর জন্য 3.0 মিমি ব্যবহার করুন যেখানে ক্রাশ প্রতিরোধের ব্যাপার, ঘন 1U প্যাচ ক্ষেত্রগুলির জন্য 2.0 মিমি, এবং ফ্যানআউট অ্যাসেম্বলি এবং ক্যাসেটের ভিতরের জন্য 0.9 মিমি টাইট-বাফার। তিনটি ব্যাস একই 50/125 OM4 LC-LC ডুপ্লেক্স প্যাচ ক্যাবল ফ্যামিলিতে দেওয়া হয়।
প্রশ্ন 8: এই OM4 জাম্পারটি কি OM3 ট্রান্সসিভারের সাথে সামঞ্জস্যপূর্ণ?
উঃ হ্যাঁ। OM4 ফাইবার OM3 এর চেয়ে উচ্চ ব্যান্ডউইথ এ চলে কিন্তু একই 50/125 কোর জ্যামিতি শেয়ার করে, তাই LC মাল্টিমোড ডুপ্লেক্স প্যাচ কর্ড OM3 সরঞ্জামে কাজ করে কোন মডেলের মিল নেই। একটি মিশ্রিত OM3/OM4 চ্যানেলে নিম্ন-গ্রেড লেগ দ্বারা লিংক পৌছান নিয়ন্ত্রিত হবে৷
প্রশ্ন 9: বাইরের রাস্তার ক্যাবিনেটে আমি কী অপারেটিং তাপমাত্রা আশা করতে পারি?
উত্তর: অপারেশনাল পরিসীমা হল −40 ডিগ্রি থেকে +75 ডিগ্রি, স্টোরেজ −45 ডিগ্রি থেকে +85 ডিগ্রি। এটি বেশিরভাগ ইউরোপীয়, উত্তর আমেরিকা এবং মধ্য-পূর্ব জলবায়ু অঞ্চল জুড়ে SFP+ স্থাপনার জন্য উচ্চ-ঘনত্বের LC OM4 প্যাচ ক্যাবলকে শর্তহীন ক্যাবিনেটে ব্যবহারযোগ্য করে তোলে।
প্রশ্ন 10: RJ45-স্টাইলের ল্যাচ কিভাবে পুশ-পুল ইউনিবুট তারের সাথে তুলনা করে?
উত্তর: ল্যাচের স্ন্যাপ- সহজ, সস্তা এবং ফিল্ড টেকনিশিয়ানদের কাছে ব্যাপকভাবে পরিচিত৷ ইউনিবুট কেবলগুলি জাম্পার ক্রস-বিভাগে মোটামুটি 25% সাশ্রয় করে কিন্তু প্রতি ইউনিটে বেশি খরচ হয়। স্ট্যান্ডার্ড 1U প্যাচ ক্ষেত্রগুলির জন্য, RJ45-স্টাইলের LC ডুপ্লেক্স জাম্পার হল মূলধারার পছন্দ; uniboot একটি পৃথক পণ্য লাইন।
প্রশ্ন 11: আপনি কি এই LC-LC OM4 ডুপ্লেক্স কর্ড আপনার নিজের ব্র্যান্ড বা OEM এর অধীনে পাঠান?
উঃ উভয়ই। সরাসরি ক্রেতারা Evolux-ব্র্যান্ডেড লেবেল এবং প্যাকেজিং পান। OEM / পাইকারি LC OM4 ডুপ্লেক্স সরবরাহকারী ক্রেতার নিজস্ব প্রিন্টিং, বক্স ডিজাইন এবং ফ্যাক্টরি সার্টিফিকেট অফ অরিজিন ডকুমেন্টেশনের সাথে অর্ডার পাঠায়।
প্রশ্ন 12: অর্ডার দেওয়ার আগে আমার কী নিশ্চিত করা উচিত?
উত্তর: দয়া করে নিশ্চিত করুনপোলিশ প্রকার (UPC বা APC) - আমাদের PC বনাম UPC বনাম APC সংযোগকারী পলিশ গাইড দেখুনআপনি যদি নিশ্চিত না হন যে কোন ফিনিসটি আপনার লিঙ্কের জন্য উপযুক্ত, জ্যাকেটের উপাদান (LSZH / OFNR / OFNP / PVC), তারের ব্যাস (0.9 / 2.0 / 3.0 মিমি), দৈর্ঘ্য, রঙ-কোডেড বুট প্রয়োজনীয়তা এবং প্রিন্টেড লেন্থ মার্কার বা সিরিয়াল- প্রতিটি অ্যাসেম্বলিতে নম্বরযুক্ত আছে কিনা।
