ইভোলাক্স ফাইবার কাস্টমাইজড ফাইবার অপটিক প্যাচ ক্যাবল LC/UPC থেকে LC/UPC ডুপ্লেক্স কানেক্টর সিমপ্লেক্স তারের সাথে অফার করে। এটি কম্পিউটার, প্রিন্টার এবং অন্যান্য নেটওয়ার্ক ডিভাইসের সাথে সংযোগ স্থাপনের জন্য ভবন বা ক্যাম্পাসের মধ্যে ল্যানগুলিতে ব্যবহৃত হয়, যা ঐতিহ্যগত তামার তারের তুলনায় দ্রুত ডেটা স্থানান্তর হার অফার করে।
স্পেসিফিকেশন
| ফাইবার টাইপ | SM/MM |
|---|---|
| পোলিশ | পিসি/ইউপিসি/এপিসি |
| সংযোগকারী প্রকার | LC, SC, ST, FC |
| সন্নিবেশ ক্ষতি | 0.30dB এর কম বা সমান (IEC গ্রেড সি); 0.15dB এর কম বা সমান (IEC গ্রেড B) |
| রিটার্ন লস | SM UPC 50dB এর চেয়ে বড় বা সমান; SM APC 60dB এর চেয়ে বড় বা সমান; MM PC 35dB এর থেকে বড় বা সমান |
| জ্যাকেট ব্যাস | 0.9 মিমি, 2.0 মিমি, 3.0 মিমি |
| ফাইবার মোড | 9/125um, 50/125um, 62.5/125um |
| তারের বিকল্প | PVC/LSZH/OFNP |
| অপারেটিং তাপমাত্রা | -40ºC~+75ºC |
বৈশিষ্ট্য
-ইউনিবুট ডিজাইনরাউটিং করার সময় তারের ভলিউম 50% পর্যন্ত হ্রাস করে
-উচ্চ ঘনত্বের অ্যাপ্লিকেশানগুলিতে আরও ভাল ব্যবহারযোগ্যতার জন্য পুশ/টান ট্যাব
-নিম্ন সন্নিবেশ ক্ষতি এবং উচ্চ রিটার্ন ক্ষতি
-সমস্ত কর্মক্ষমতা ডেটা সম্পূর্ণ অপারেটিং তাপমাত্রা পরিসরে গ্যারান্টিযুক্ত (‐40 ডিগ্রি থেকে +85 ডিগ্রি)
-প্রমিত সংযোগকারী প্রকারের বিস্তৃত নির্বাচন (SC/APC, LC/UPC, LC/APC, এবং MPO/APC সহ) এবং দৈর্ঘ্য (30 মিটার পর্যন্ত)

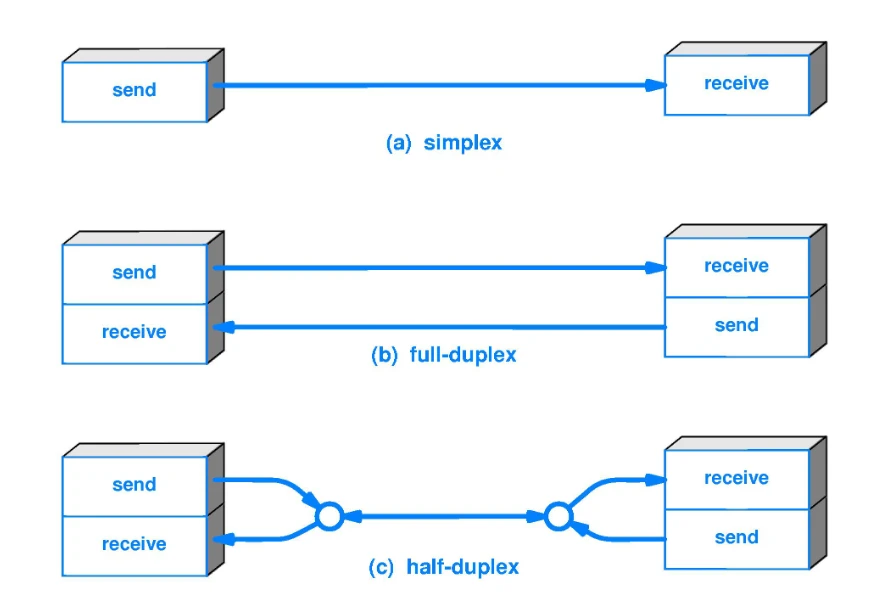

মধ্যে পার্থক্য কিসিমপ্লেক্স এবং ডুপ্লেক্স ফাইবার অপটিক কেবল?
সিমপ্লেক্স:সিমপ্লেক্সের প্রতিটি প্রান্তে শুধুমাত্র একটি ফাইবার অপটিক কেবল এবং একটি ফাইবার অপটিক সংযোগকারী রয়েছে। এটি শুধুমাত্র এক দিকে ডেটা প্রেরণ করার অনুমতি দেয়, যা অপরিবর্তনীয়। সিমপ্লেক্স সাধারণত ইথারনেট সুইচ বা অন্যান্য ডিভাইসের জন্য বিল্ডিংয়ের ভিতরে ব্যবহৃত হয়।
ডুপ্লেক্স:ডুপ্লেক্সে ডেটা পাঠানো এবং গ্রহণ করার জন্য দুটি স্ট্র্যান্ড ফাইবার অপটিক কেবল এবং প্রতিটি প্রান্তে দুটি ফাইবার অপটিক সংযোগকারী রয়েছে। ডুপ্লেক্স প্রায়ই উচ্চ গতির নেটওয়ার্ক সরঞ্জাম, যেমন সার্ভার সিস্টেম এবং ফাইবার অপটিক সুইচ সংযোগ করতে ব্যবহৃত হয়।
অ্যাপ্লিকেশন
কোথায় LC থেকে LC UPC 9/125μm সিঙ্গেলমোড ডুপ্লেক্স প্যাচ কর্ড ব্যবহার করবেন
ডেটা সেন্টার সার্ভার-তে-ফাইবার সংযোগগুলি স্যুইচ করুন৷
LC থেকে LC UPC ডুপ্লেক্স কনফিগারেশন র্যাক সুইচের উপরে--সারভার NIC সংযোগের জন্য প্রয়োজনীয় চ্যানেলগুলিকে একযোগে প্রেরণ এবং গ্রহণ করতে সহায়তা করে। 9/125μm সিঙ্গেলমোড ফাইবার বেশ কয়েক কিলোমিটার পর্যন্ত চালানোর ওভারে কম অ্যাটেন্যুয়েশন প্রদান করে, এই প্যাচ কর্ডটিকে বৃহৎ-স্কেল ডেটা সেন্টার পরিবেশে আন্তঃ-র্যাক সংযোগ এবং ক্রস-আইল লিঙ্ক উভয়ের জন্য উপযুক্ত করে তোলে।
এন্টারপ্রাইজ LAN ব্যাকবোন স্ট্রাকচার্ড ক্যাবলিং
একাধিক ফ্লোর জুড়ে টেলিকমিউনিকেশন রুমগুলিকে সংযুক্ত করে ব্যাকবোন নেটওয়ার্ক তৈরি করতে LC UPC সিঙ্গেলমোড ডুপ্লেক্স প্যাচ কর্ড ব্যবহার করে ইন্টার-ফ্লোর ফাইবার ডিস্ট্রিবিউশনের জন্য। LSZH জ্যাকেট বিকল্পটি প্লেনাম স্পেস এবং রাইজারের মধ্য দিয়ে চলাচল করা তারের জন্য অগ্নি নিরাপত্তা কোডগুলি পূরণ করে, যখন অপারেটিং তাপমাত্রা পরিসীমা -40 ডিগ্রি থেকে +75 ডিগ্রী পরিবর্তনশীল জলবায়ু নিয়ন্ত্রণ সহ সরঞ্জামের কপাটগুলিকে মিটমাট করে।
FTTH অপটিক্যাল ডিস্ট্রিবিউশন নেটওয়ার্ক সংযোগ
ফাইবার-বাড়িতে--স্প্লিটার ইনপুটগুলির সাথে OLT পোর্টের সংযোগ স্থাপনের জন্য নির্ভরযোগ্য LC UPC বন্ধ করা তারের প্রয়োজন। IEC গ্রেড B সন্নিবেশ ক্ষতির স্পেসিফিকেশন 0.15dB এর থেকে কম বা এর সমান বর্ধিত বিতরণ দূরত্বে আবাসিক গ্রাহকদের পরিবেশনকারী PON সিস্টেমের জন্য অপটিক্যাল পাওয়ার বাজেট সংরক্ষণ করে।
টেলিকম কেন্দ্রীয় অফিস ODF প্যাচিং
কেন্দ্রীয় অফিসে অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম পরিচালনাকারী টেলিকমিউনিকেশন ক্যারিয়ারগুলি ক্রস-সংযোগ ট্রান্সমিশন সরঞ্জামের জন্য LC থেকে LC সিঙ্গেলমোড ডুপ্লেক্স জাম্পার ব্যবহার করে। 0.9mm, 2.0mm, এবং 3.0mm জ্যাকেট ব্যাসের প্রাপ্যতা তারের ঘনত্ব এবং সরঞ্জাম র্যাকের মধ্যে রাউটিং প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করতে দেয়৷
সম্প্রচার সুবিধা SDI-ওভার-ফাইবার পরিবহন
3G-SDI এবং 12G-SDI সিগন্যাল বহনকারী টেলিভিশন উৎপাদন এবং সম্প্রচার সিস্টেমগুলি স্টুডিওর জন্য LC ডুপ্লেক্স সংযোগ ব্যবহার করে-থেকে-মাস্টার-লিঙ্কগুলি নিয়ন্ত্রণ করে৷ বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা মোবাইল উৎপাদন যানবাহন এবং দূরবর্তী সম্প্রচার সুবিধাগুলিতে ইনস্টলেশন সমর্থন করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 9/125μm কোন ফাইবার টাইপকে বোঝায়?
উত্তর: 9/125μm স্পেসিফিকেশন 9-মাইক্রন কোর ব্যাস এবং 125-মাইক্রন ক্ল্যাডিং ব্যাস সহ একক মোড ফাইবার নির্দেশ করে। এই ফাইবার প্রকারটি 1310nm এবং 1550nm তরঙ্গদৈর্ঘ্যে ন্যূনতম সংকেত ক্ষয় সহ দীর্ঘ-দূরত্বের সংক্রমণ সমর্থন করে।
প্রশ্ন 2: PVC, LSZH, এবং OFNP জ্যাকেট বিকল্পগুলির মধ্যে পার্থক্য কী?
উত্তর: পিভিসি (পলিভিনাইল ক্লোরাইড) হল সাধারণ গৃহমধ্যস্থ ব্যবহারের জন্য আদর্শ জ্যাকেট। LSZH (নিম্ন ধোঁয়া জিরো হ্যালোজেন) ন্যূনতম ধোঁয়া নির্গত করে এবং পোড়ানোর সময় কোন বিষাক্ত হ্যালোজেন গ্যাস বের হয় না, আবদ্ধ স্থানগুলির জন্য উপযুক্ত। OFNP (অপটিক্যাল ফাইবার ননকন্ডাক্টিভ প্লেনাম) ড্রপ সিলিং-এর উপরে স্পেস হ্যান্ডলিং-এয়ার ক্যাবলের জন্য NEC প্রয়োজনীয়তা পূরণ করে।
প্রশ্ন 3: IEC গ্রেড বি সংযোগকারী থেকে আমি কী সন্নিবেশ ক্ষতি আশা করতে পারি?
A: IEC গ্রেড B সংযোগকারী প্রদান করেসন্নিবেশ ক্ষতিমিলিত জোড়া প্রতি 0.15dB এর কম বা সমান। এই স্পেসিফিকেশনটি গ্রেড C ( 0.30dB এর কম বা সমান) এর তুলনায় বেশি অপটিক্যাল শক্তি সংরক্ষণ করে, যা টাইট পাওয়ার বাজেটের সাথে দীর্ঘ-দূরত্বের লিঙ্কগুলির জন্য গুরুত্বপূর্ণ।
প্রশ্ন 4: UPC পলিশ টাইপ মানে কি?
উত্তর: UPC (আল্ট্রা ফিজিক্যাল কন্টাক্ট) কানেক্টর এন্ড-ফেস পলিশিং পদ্ধতিকে বোঝায় যা একটি সামান্য বাঁকা পৃষ্ঠ তৈরি করে, অর্জন করেফেরত ক্ষতিসিঙ্গেলমোড অ্যাপ্লিকেশনের জন্য 50dB এর থেকে বেশি বা সমান। এই পলিশ টাইপ ডিজিটাল ডেটা ট্রান্সমিশন নেটওয়ার্কের জন্য আদর্শ।
প্রশ্ন 5: আমি কি বহিরঙ্গন ইনস্টলেশনের জন্য এই তারের ব্যবহার করতে পারি?
উত্তর: -40 ডিগ্রি থেকে +75 ডিগ্রির অপারেটিং তাপমাত্রা কিছু বহিরঙ্গন ক্যাবিনেট ইনস্টলেশন মিটমাট করতে পারে, তবে এই তারটি প্রাথমিকভাবে অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে। আউটডোর অ্যাপ্লিকেশানগুলির জন্য অতিরিক্ত UV সুরক্ষা এবং আর্দ্রতা-অবরোধকারী নির্মাণের সাথে তারের প্রয়োজন।
প্রশ্ন 6: কোন জ্যাকেট ব্যাস পাওয়া যায়?
উত্তর: তিনটি জ্যাকেট ব্যাস দেওয়া হয়: পিগটেল এবং টাইট-স্পেস অ্যাপ্লিকেশনের জন্য 0.9 মিমি, স্ট্যান্ডার্ড প্যাচ কর্ড ব্যাস হিসাবে 2.0 মিমি এবং অতিরিক্ত যান্ত্রিক সুরক্ষা প্রয়োজন ইনস্টলেশনের জন্য 3.0 মিমি।
প্রশ্ন 7: এলসি এর সাথে কোন ধরনের সংযোগকারী একত্রিত করা যেতে পারে?
উত্তর: পণ্য লাইনটি বিভিন্ন সংমিশ্রণে LC, SC, ST, এবং FC সংযোগকারী প্রকারগুলিকে সমর্থন করে। হাইব্রিড তারের যেমন LC থেকে SC বা LC থেকে FC বিভিন্ন ধরনের ইন্টারফেসের সাথে যন্ত্রপাতি সংযোগ করার জন্য উপলব্ধ।
প্রশ্ন 8: ব্যবহারের আগে আমি কীভাবে এলসি সংযোগকারীগুলি পরিষ্কার করব?
উত্তর: এলসি ফেরুলের জন্য ডিজাইন করা ফাইবার অপটিক ক্লিনিং পেন বা ক্যাসেট ক্লিনার ব্যবহার করুন। ধুলো দূষণ রোধ করতে প্রতিটি মিলনের আগে সংযোগকারীর শেষ মুখটি পরিষ্কার করুন যা সন্নিবেশের ক্ষতি বাড়ায়।
