একটি অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম, সাধারণত ODF-তে সংক্ষিপ্ত করা হয় এবং কখনও কখনও এটিকে ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেম বলা হয়, এটি একটি কাঠামোগত বিন্দু যেখানে ফাইবার অপটিক কেবলগুলি বন্ধ, স্প্লাই করা, প্যাচ করা এবং সুরক্ষিত থাকে। আপনি টেলিকম রুম, FTTH নেটওয়ার্ক, ডেটা সেন্টার, এন্টারপ্রাইজ বিল্ডিং এবং শিল্প যোগাযোগ ব্যবস্থায় ODF পাবেন। এই নির্দেশিকাটি প্রকৌশলীদের দৃষ্টিকোণ থেকে লেখা হয়েছে যারা অপটিক্যাল ডিস্ট্রিবিউশন নেটওয়ার্ক (ODN) এবং ফাইবার অ্যাক্সেস প্রকল্পগুলিকে সমর্থন করে, তাই লক্ষ্য শুধুমাত্র বিদ্যমান ODF প্রকারগুলিকে তালিকাভুক্ত করা নয়, বরং আপনার ফাইবার গণনা, ইনস্টলেশন স্পেস, সংযোগকারী বিন্যাস, স্প্লাইস প্রয়োজনীয়তা এবং দীর্ঘ-মেয়াদী সম্প্রসারণ পরিকল্পনার সাথে একটি ফ্রেম মেলাতে সাহায্য করা।
যখন ক্রেতারা বিকল্পগুলির তুলনা করেন, তখন ব্যবহারিক প্রশ্ন খুব কমই হয় "কি ধরনের উপলব্ধ?" এটি সাধারণত "কোন ODF প্রকারটি আসলে আমার সাইটের সাথে খাপ খায় এবং আমি অর্ডার দেওয়ার আগে সরবরাহকারীর সাথে আমাকে কী নিশ্চিত করতে হবে?" নীচের অংশগুলি উভয়েরই উত্তর দেয় এবং নিবন্ধটি একটি নির্বাচন নির্দেশিকা, একটি স্পেসিফিকেশন চেকলিস্ট, কাজ করা কনফিগারেশন উদাহরণ এবং একটি FAQ দিয়ে শেষ হয়।

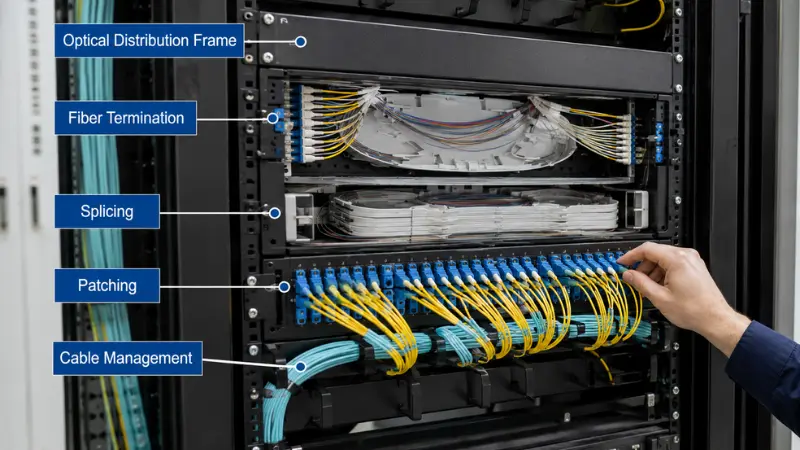

একটি কিঅপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম(ODF)?
অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম হল একটি ফাইবার ম্যানেজমেন্ট এনক্লোজার যা অপটিক্যাল ফাইবারগুলিকে সমাপ্ত, স্প্লাইস, প্যাচ, সুরক্ষা এবং সংগঠিত করতে ব্যবহৃত হয়। ইনকামিং তারগুলি বহির্গামী ফাইবার, পিগটেল, প্যাচ কর্ড বা স্প্লিটারগুলির মতো প্যাসিভ উপাদানগুলির সাথে সংযুক্ত থাকে এবং প্রতিটি সংযোগ একটি বাক্সের ভিতরে আলগা রেখে না দিয়ে রক্ষণাবেক্ষণের জন্য লেবেলযুক্ত, সুরক্ষিত এবং অ্যাক্সেসযোগ্য রাখা হয়।

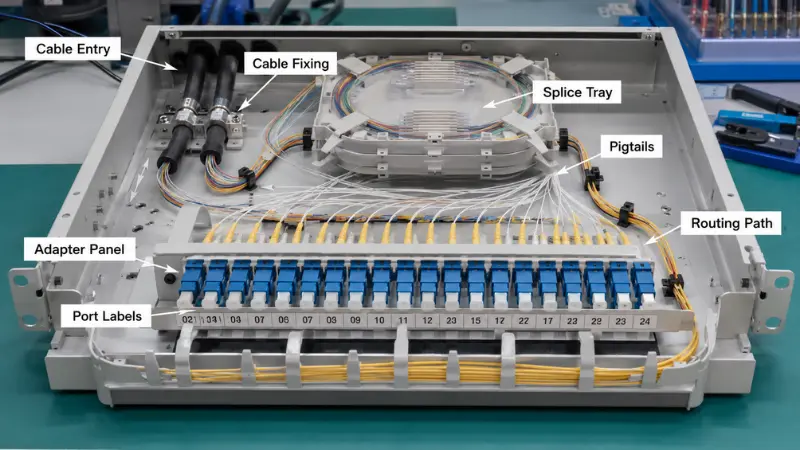

দৈনিক অপারেশনে, একটি ভালভাবে ডিজাইন করা ODF-ফাইবার টার্মিনেশন, ফিউশন স্প্লাইস সুরক্ষা, প্যাচ কর্ড রাউটিং, ক্যাবল স্ল্যাক স্টোরেজ, সংযোগকারী সুরক্ষা এবং নেটওয়ার্ক পরীক্ষা বা পুনর্বিন্যাস সমর্থন করে। প্রসাধনী না হয়ে এই ব্যাপারটি কংক্রিট হওয়ার কারণ: যখন কাজের সময়ের বাইরে একটি ত্রুটি দেখা দেয়, তখন পরিষ্কার পোর্ট নম্বরিং এবং অ্যাক্সেসযোগ্য স্প্লাইস ট্রে সহ একটি ফ্রেম একজন প্রযুক্তিবিদকে কয়েক মিনিটের মধ্যে লিঙ্কটিকে আলাদা করতে এবং মেরামত করতে দেয়, যখন একটি উপচে পড়া, লেবেলবিহীন ফ্রেমটি একই কাজটিকে হাতে করে ফাইবার ট্রেস করার ঘন্টায় পরিণত করে। একই সমাপ্তি এবং সুরক্ষা ফাংশন অনেক কমপ্যাক্ট মধ্যে উপস্থিত হয়ফাইবার অপটিক টার্মিনাল এবং বিতরণ বাক্সগ্রাহকের কাছাকাছি ব্যবহার করা হয়, যে কারণে দুটি পণ্য পরিবার বিভ্রান্ত করা সহজ। আমরা পরে সেই পার্থক্যে ফিরে আসি।
অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেমের প্রধান প্রকার
ODFগুলি মাউন্টিং পদ্ধতি, ইনস্টলেশন পরিবেশ, ক্ষমতা, অভ্যন্তরীণ কাঠামো এবং প্রয়োগ দ্বারা গোষ্ঠীভুক্ত করা যেতে পারে। সবচেয়ে সাধারণ বিভাগগুলি হল র্যাক মাউন্ট, ওয়াল মাউন্ট, আউটডোর, ডিআইএন রেল, পিএলসি স্প্লিটার এবং উচ্চ-ঘনত্ব মডুলার ফ্রেম। নীচের প্রতিটি বিভাগে টাইপটি কী, এটি কোথায় মানানসই, এবং একটি ব্যবহারিক বিবরণ যা প্রায়শই নির্বাচনের সময় উপেক্ষা করা হয় তা কভার করে।
রাক মাউন্ট ODF
একটি র্যাক মাউন্ট ODF একটি স্ট্যান্ডার্ড 19- ইকুইপমেন্ট র্যাকে ইনস্টল করে এবং এটি টেলিকম রুম, ডেটা সেন্টার, কেন্দ্রীয় অফিস, সার্ভার রুম এবং এন্টারপ্রাইজ ব্যাকবোন ক্যাবলিংয়ের ওয়ার্কহরস। এটি সাধারণত 1U, 2U, 3U বা 4U উচ্চতায় অফার করা হয় এবং এটি সুইচ, রাউটার এবং প্যাচ প্যানেলের সাথে পরিষ্কারভাবে সংহত করে। একটি মোটামুটি নির্দেশিকা হিসাবে, একটি 1U ইউনিট প্রায়শই 24 ফাইবার পর্যন্ত বহন করে, একটি 2U ইউনিট প্রায় 48 থেকে 96 ফাইবার এবং 3U থেকে 4U ইউনিট 96 থেকে 144 ফাইবার বা তার বেশি। এই পরিসংখ্যানগুলি অ্যাডাপ্টার ফর্ম্যাটের সাথে উল্লেখযোগ্যভাবে স্থানান্তরিত হয়, তাই উচ্চ-ঘনত্বের LC বা MPO প্যানেল ব্যবহার করে একটি ফ্রেম SC ব্যবহার করে প্রতি U থেকে অনেক বেশি ফাইবার ফিট করবে।
যে বিশদটি দীর্ঘমেয়াদী ব্যবহারযোগ্যতা নির্ধারণ করে তা হল একটি স্থায়ী এবং একটি স্লাইডিং ড্রয়ার ডিজাইনের মধ্যে পছন্দ৷ একটি নির্দিষ্ট ফ্রেম সহজ, আরও স্থিতিশীল এবং কম খরচে, যা স্থিতিশীল ব্যাকবোন লিঙ্কগুলির জন্য উপযুক্ত যা খুব কমই পরিবর্তিত হয়। একটি স্লাইডিং ড্রয়ার ট্রেটিকে স্প্লিসিং এবং পরিদর্শনের জন্য সামনে টানতে দেয়, যেটি যেকোন ফ্রেমের জন্য ভাল পছন্দ যা ঘন ঘন নড়াচড়া, যোগ এবং পরিবর্তন দেখতে পাবে। একটি স্লাইডিং টাইপ নির্দিষ্ট করার আগে, নিশ্চিত করুন যে ড্রয়ারটি সম্পূর্ণভাবে প্রসারিত করার জন্য র্যাকের সামনে যথেষ্ট ক্লিয়ারেন্স রয়েছে, কারণ একটি উচ্চ-ঘনত্বের ফ্রেম যা একটি আঁটসাঁট আইলে খোলা যায় না তা বজায় রাখা কঠিন৷
ওয়াল মাউন্ট ODF
একটি ওয়াল মাউন্ট ODF একটি র্যাকের ভিতরে বসার পরিবর্তে একটি প্রাচীরের সাথে সরাসরি ফিক্স করে, তাই যেখানে কোনও র্যাক নেই বা যেখানে জায়গা আঁটসাঁট রয়েছে সেখানে এটি প্রাকৃতিক পছন্দ: ছোট টেলিকম রুম, অফিস বিল্ডিং, অ্যাপার্টমেন্ট বেসমেন্ট, মেঝে বিতরণ পয়েন্ট এবং FTTH বিল্ডিং এন্ট্রি। এটি সাধারণত কম্প্যাক্ট, লকযোগ্য এবং মাঝারি ফাইবার সংখ্যা যেমন 12, 24 বা 48 কোরের জন্য উপযুক্ত।
প্রাচীর মাউন্ট ইউনিট নির্বাচন করার সময়, তারের প্রবেশের দিকটি প্রথম প্রদর্শিত হওয়ার চেয়ে বেশি গুরুত্বপূর্ণ। একটি সরু রাইজার বা শ্যাফ্টে মাউন্ট করা একটি ফ্রেমের জন্য প্রায়ই পিছনের প্রবেশের পরিবর্তে নীচে বা পাশের প্রবেশের প্রয়োজন হয়, কারণ ধারালো বাঁক ছাড়াই কেবলকে রুট করার জন্য বাক্সের পিছনে কোনও জায়গা নেই। প্রবেশের দিক, অভ্যন্তরীণ স্প্লাইস ট্রে ক্ষমতা, অ্যাডাপ্টার প্যানেল লেআউট এবং অর্ডার দেওয়ার আগে ফাইবার কয়েলিংয়ের জন্য উপলব্ধ স্থান নিশ্চিত করুন, বাক্সটি ইতিমধ্যে দেয়ালে থাকার পরে নয়।
আউটডোর ODF
একটি বহিরঙ্গন ODF এফটিটিএইচ অ্যাক্সেস পয়েন্ট, আউটডোর টেলিকম ক্যাবিনেট, পোল-মাউন্টেড ডিস্ট্রিবিউশন, গ্রামীণ ব্রডব্যান্ড এবং শিল্প সাইটগুলির মতো উন্মুক্ত বা আধা{0}}উন্মুক্ত স্থানে ফাইবারকে বন্ধ করে এবং বিতরণ করে। একটি অভ্যন্তরীণ ফ্রেমের বিপরীতে, একটি বহিরঙ্গন ইউনিট তার পরিবেশগত সিলিংয়ের উপর বেঁচে থাকে বা মারা যায়, তাই পোর্টের সংখ্যা স্পেসিফিকেশনের মাত্র অর্ধেক।
যে চিত্রটি নোঙ্গর করতে হবে তা হল আন্তর্জাতিক মানদণ্ডে সংজ্ঞায়িত প্রবেশ সুরক্ষা রেটিংIEC 60529 (আইপি কোড). ব্যবহারিক পরিভাষায়, IP54 মানে ধূলিকণা-সুরক্ষিত এবং জলের স্প্ল্যাশিং প্রতিরোধী, যা একটি আশ্রয় বা ক্যাবিনেট-মাউন্ট করা অবস্থানের জন্য উপযুক্ত হতে পারে; IP65 মানে ধূলিকণা-আঁটসাঁট এবং কম চাপের জলের জেটের বিরুদ্ধে সুরক্ষিত-, যা আবহাওয়ার সম্পূর্ণরূপে উন্মুক্ত ফ্রেমের জন্য আরও বাস্তবসম্মত ন্যূনতম; এবং IP66 থেকে IP68 শক্তিশালী জেট বা অস্থায়ী নিমজ্জন যোগ করুন। মনে রাখবেন যে একটি উচ্চ নিমজ্জন রেটিং স্বয়ংক্রিয়ভাবে জেট প্রতিরোধকে বোঝায় না, কারণ দুটি পৃথক পরীক্ষা, তাই একটি সাইট যা ড্রাইভিং বৃষ্টি এবং স্থায়ী জল উভয়ই দেখতে পায় তার জন্য দ্বৈত রেটিং প্রয়োজন হতে পারে। আইপি চিত্রের পাশাপাশি, ইউভি প্রতিরোধ, তারের গ্রন্থির নকশা, হাউজিংয়ের জারা প্রতিরোধ, লক করার পদ্ধতি এবং কীভাবে ঘনীভবন পরিচালনা করা হয় তা পরীক্ষা করুন। একটি খারাপভাবে সিল করা বহিরঙ্গন ফ্রেম ইনস্টলেশনের কয়েক বছর পরে আর্দ্রতা সংক্রান্ত ত্রুটির সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি{12}।
DIN রেল ওডিএফ
একটি DIN রেল ODF হল একটি কমপ্যাক্ট ইউনিট যা একটি বৈদ্যুতিক ক্যাবিনেট বা শিল্প নিয়ন্ত্রণ ঘেরের ভিতরে একটি DIN রেলের উপর স্ন্যাপ করে এবং এটি অটোমেশন সিস্টেম, পাওয়ার কমিউনিকেশন, স্মার্ট গ্রিড সরঞ্জাম, পরিবহন নিয়ন্ত্রণ ক্যাবিনেট এবং ফ্যাক্টরি নেটওয়ার্কগুলিতে কম ফাইবার গণনার জন্য নির্মিত। এর মান হল ইন্টিগ্রেশন: এটি আলাদা র্যাকের দাবি না করেই বৈদ্যুতিক তারের মতো একই প্যানেলে ফাইবার সমাপ্তি এবং সুরক্ষা নিয়ে আসে।
শিল্প কাজের জন্য, যান্ত্রিক পরিবেশে ফাইবার গণনার অতীত দেখুন। কম্পন, উপলব্ধ ক্যাবিনেটের গভীরতা, গ্রাউন্ডিং প্রয়োজনীয়তা এবং তারের স্ট্রেন রিলিফ সবই ফ্রেমটি নির্ভরযোগ্য থাকবে কিনা তা প্রভাবিত করে এবং ফাইবার রাউটিং ব্যবস্থা করা উচিত যাতে একজন প্রযুক্তিবিদ কাছাকাছি পাওয়ার কন্ডাক্টরগুলিকে বিরক্ত না করে সংযোগকারীগুলিতে পৌঁছাতে পারেন।
পিএলসি স্প্লিটার ওডিএফ
একটি পিএলসি স্প্লিটার ODF ফ্রেমের ভিতরে প্যাসিভ অপটিক্যাল স্প্লিটারগুলি রাখে যাতে একটি ফিডার ফাইবার অনেকগুলি গ্রাহক ফাইবারে বিভক্ত হয়, যা এটিকে FTTH, GPON এবং EPON অ্যাক্সেস নেটওয়ার্কগুলির একটি মূল বিল্ডিং ব্লক করে তোলে যেমন রেফারেন্সগুলিতে প্রমিত।ITU-T G.984 GPON সুপারিশ. একটি একক ফ্রেম সমাপ্তি, স্প্লিটার ইনস্টলেশন, প্যাচিং এবং তারের ব্যবস্থাপনাকে একত্রিত করতে পারে, যা একটি প্যাসিভ অপটিক্যাল নেটওয়ার্ক স্থাপনা পরিপাটি রাখে। সাধারণ কনফিগারেশনগুলি 1×8 থেকে 1×32 বা 1×64 পর্যন্ত চলে এবং সঠিক অনুপাত প্রকল্পের লিঙ্ক বাজেট এবং গ্রাহক ঘনত্বের উপর নির্ভর করে।
দুটি ইঞ্জিনিয়ারিং পয়েন্ট পরিকল্পনা করার মতো। প্রথমত, বিভক্ত অনুপাত পোর্ট লেআউট এবং রক্ষণাবেক্ষণের স্থানকে চালিত করে, কারণ একটি 1×32 স্প্লিটার একটি 1×8 এর চেয়ে অনেক বেশি আউটপুট অ্যাডাপ্টার ফিড করে এবং সেই আউটপুটগুলিতে ভিড় না করে প্যাচ এবং লেবেল করার জন্য রুম প্রয়োজন। এটি একটি নোডে কেন্দ্রীভূত বিভাজন এবং নেটওয়ার্ক জুড়ে বিতরণ করা বিভাজনের মধ্যে প্রাথমিক সিদ্ধান্ত নিতেও সাহায্য করে, একটি ট্রেড-বন্ধ এই ওভারভিউতে ভালভাবে ব্যাখ্যা করা হয়েছেঅপটিক্যাল স্প্লিটার প্রকার. দ্বিতীয়ত, PON স্থাপনা প্রায় সবসময় কোণ{1}}পলিশ (APC) সংযোগকারী ব্যবহার করে। কারণ হল রিটার্ন লস: একটি শেয়ার্ড প্যাসিভ ট্রির প্রতিফলন শাখার প্রতিটি গ্রাহকের জন্য সিগন্যালের গুণমানকে অবনমিত করে, এবং APC এন্ড ফেস সেই প্রতিফলনগুলিকে ফ্ল্যাট-পলিশের চেয়ে অনেক ভালো করে দমন করে। অর্ডার করার আগে স্প্লিটার রেশিও, কানেক্টর পলিশ, ইনপুট এবং আউটপুট লেআউট, উপলব্ধ স্প্লাইস ট্রে স্পেস এবং লেবেলিং স্কিম নিশ্চিত করুন এবং ব্রাউজ করুনপিএলসি স্প্লিটারআপনার নকশা প্রয়োজন সঠিক অনুপাত মেলে অপশন.
উচ্চ-ঘনত্ব মডুলার ODF
একটি উচ্চ-ঘনত্বের মডুলার ODF সীমিত র্যাক বা ফ্লোর স্পেসে বৃহৎ ফাইবার গণনার জন্য ডিজাইন করা হয়েছে এবং এটি ডেটা সেন্টার, কেন্দ্রীয় অফিস, ক্যারিয়ার ব্যাকবোন, বৃহৎ ক্যাম্পাস এবং একত্রিতকরণ পয়েন্টগুলির জন্য আদর্শ পছন্দ যার বৃদ্ধির জন্য জায়গা প্রয়োজন। একটি একক স্থির প্যানেলের পরিবর্তে, এই সিস্টেমগুলি মডুলার অ্যাডাপ্টার প্যানেল, অপসারণযোগ্য ক্যাসেট, একাধিক স্প্লাইস ট্রে এবং ইঞ্জিনিয়ারড রাউটিং পাথ ব্যবহার করে এবং তারা সাধারণত এলসি বা এমপিও/এমটিপি ইন্টারফেস সমর্থন করে।
এখানে এড়ানোর ভুলটি হল সর্বাধিক পোর্ট গণনার উপর সম্পূর্ণরূপে নির্বাচন করা। খুব বেশি ঘনত্বে, প্যাচ কর্ডগুলি একত্রে ভিড় করে, সামনের-অ্যাক্সেসের জায়গা শক্ত হয়ে যায়, এবং একটি অতিরিক্ত ভরাট ফ্রেম রক্ষণাবেক্ষণের সময় ভুল পোর্টের দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হয়ে যায়। LC-বনাম-অ্যারে পছন্দ সহ উচ্চ-ঘনত্বের কাজের জন্য সিদ্ধান্তমূলক প্রশ্নLC বনাম MTP/MPO এর জন্য ব্যবহারিক গাইড, ফ্রেম সম্পূর্ণরূপে লোড হয়ে গেলে প্রযুক্তিবিদরা এখনও বন্দরগুলিতে পৌঁছাতে, প্যাচ কর্ডগুলি পরিচালনা করতে এবং বাঁকের ব্যাসার্ধ সংরক্ষণ করতে পারে কিনা।
ODF প্রকার তুলনা সারণী
| ODF প্রকার | সাধারণ ইনস্টলেশন | সাধারণ ফাইবার কাউন্ট | সেরা অ্যাপ্লিকেশন | প্রধান সুবিধা |
|---|---|---|---|---|
| রাক মাউন্ট ODF | 19-ইঞ্চি র্যাক | 12F–144F বা উচ্চতর | ডেটা সেন্টার, টেলিকম রুম, এন্টারপ্রাইজ নেটওয়ার্ক | মানসম্মত ইনস্টলেশন এবং ভাল ঘনত্ব |
| ওয়াল মাউন্ট ODF | ওয়াল-মাউন্ট করা বাক্স | 12F–48F বা উচ্চতর | FTTH ভবন, ছোট অফিস, টেলিকম ক্লোজেট | স্থান সংরক্ষণ- এবং সহজ ইনস্টলেশন |
| আউটডোর ODF | প্রাচীর, খুঁটি বা ক্যাবিনেট | 24F–96F বা উচ্চতর | আউটডোর FTTH, গ্রামীণ নেটওয়ার্ক, শিল্প সাইট | পরিবেশগত sealing এবং সুরক্ষা |
| DIN রেল ওডিএফ | একটি ক্যাবিনেটের ভিতরে DIN রেল | 4F–24F | শিল্প নিয়ন্ত্রণ এবং অটোমেশন ক্যাবিনেট | কমপ্যাক্ট ইন্টিগ্রেশন |
| পিএলসি স্প্লিটার ওডিএফ | র্যাক বা প্রাচীর মাউন্ট | স্প্লিটার অনুপাতের উপর নির্ভর করে | FTTH এবং PON অ্যাক্সেস নেটওয়ার্ক | বিভাজন এবং ফাইবার ব্যবস্থাপনা একত্রিত করে |
| উচ্চ-ঘনত্ব ODF | রাক বা ক্যাবিনেট সিস্টেম | 144F এবং তার উপরে | কেন্দ্রীয় অফিস, ডেটা সেন্টার, ক্যারিয়ার নেটওয়ার্ক | উচ্চ ক্ষমতা এবং মাপযোগ্যতা |
ক্যাপাসিটি রেঞ্জগুলি শুধুমাত্র সাধারণ মান এবং পণ্যের নকশা, অ্যাডাপ্টার বিন্যাস এবং সরবরাহকারী কনফিগারেশন দ্বারা পরিবর্তিত হয়। ডেটাশিটের বিপরীতে সর্বদা সঠিক ফাইবার গণনা এবং প্যানেল বিকল্পগুলি নিশ্চিত করুন৷
দ্রুত ODF নির্বাচন নির্দেশিকা
যদি আপনার শুধুমাত্র সঠিক শ্রেণীতে দ্রুত স্টিয়ারের প্রয়োজন হয়, নীচের সারণীটি সাধারণ প্রকল্পের পরিস্থিতিগুলিকে একটি উপযুক্ত সূচনা বিন্দুতে ম্যাপ করে। এটিকে একটি সংক্ষিপ্ত তালিকা হিসাবে বিবেচনা করুন, তারপর আরও নীচে চেকলিস্ট ব্যবহার করে বিশদটি যাচাই করুন৷
| যদি আপনার অবস্থা হয়… | বিবেচনা করুন |
|---|---|
| 19-ইঞ্চি র্যাক উপলব্ধ, ~48F ব্যাকবোন, ঘন ঘন চালনা এবং পরিবর্তন | 2U স্লাইডিং র্যাক মাউন্ট ODF |
| র্যাক নেই, ~24F FTTH বিল্ডিং ডিস্ট্রিবিউশন, মাঝে মাঝে পরিবর্তন | ওয়াল মাউন্ট ODF |
| উন্মুক্ত মেরু বা বহিরাগত প্রাচীর, বিভাজন সহ FTTH অ্যাক্সেস | আউটডোর ODF বা আউটডোর স্প্লিটার ডিস্ট্রিবিউশন বক্স (IP65 বা উচ্চতর) |
| একটি শিল্প নিয়ন্ত্রণ ক্যাবিনেটের ভিতরে, কম ফাইবার গণনা | DIN রেল ওডিএফ |
| 144F বা তার বেশি, ভবিষ্যতের বৃদ্ধি, LC বা MPO ইন্টারফেস | উচ্চ-ঘনত্ব মডুলার ODF |
| একটি ফিডার একটি নোডে অনেক গ্রাহককে বিভক্ত করে | পিএলসি স্প্লিটার ওডিএফ |
কিভাবে আপনার প্রকল্পের জন্য সঠিক ODF চয়ন করবেন?
একটি ODF বেছে নেওয়া মানে যথেষ্ট পোর্ট সহ একটি বাক্স বাছাই করা নয়৷ একটি ফ্রেম পুরো নকশার সাথে মানানসই হতে হবে, তাই কেনার আগে নীচের বিষয়গুলি নিশ্চিত করা উচিত।
ফাইবার গণনা এবং ভবিষ্যতের সম্প্রসারণ
আজই আপনাকে শেষ করতে, স্প্লাইস বা প্যাচ করতে প্রয়োজনীয় ফাইবারগুলির সংখ্যা দিয়ে শুরু করুন, তারপর একটি রিজার্ভ যোগ করুন। আজকের 24টি তন্তুর ঠিক মাপের একটি ফ্রেম যখন সাইটটি 48-এ বেড়ে যায় তখন কোনও জায়গা থাকে না, এবং রিট্রোফিটিং ক্ষমতা পরে সাধারণত এটি এখন কেনার চেয়ে বেশি খরচ হয়। বাস্তবে, অনেক প্রকল্প ভবিষ্যতের লিঙ্ক, ব্যাকআপ ফাইবার এবং আপগ্রেডের জন্য 20 থেকে 50 শতাংশ অতিরিক্ত ক্ষমতা সংরক্ষণ করে। জিজ্ঞাসা করুন কতগুলি ফাইবার আসে, কতগুলি বেরিয়ে যায়, আরও ব্যবহারকারী বা বিল্ডিং যুক্ত করা হবে কিনা এবং স্প্লাইস ট্রে এবং অ্যাডাপ্টারের ক্ষমতা সেই বৃদ্ধিকে শোষণ করতে পারে কিনা।
ইনস্টলেশন স্পেস
অবস্থান মূলত ধরন নির্দেশ করে। একটি বিদ্যমান 19-ইঞ্চি র্যাক একটি র্যাক মাউন্ট ফ্রেমের দিকে নির্দেশ করে; শুধুমাত্র প্রাচীর স্থান একটি প্রাচীর মাউন্ট ফ্রেম পয়েন্ট সঙ্গে একটি সাইট; একটি শিল্প ক্যাবিনেটের ভিতরে চালিত একটি ফাইবার একটি DIN রেল ফ্রেমের দিকে নির্দেশ করে; এবং বৃষ্টি, ধুলো বা তাপমাত্রার সংস্পর্শে থাকা একটি ইনস্টলেশন একটি বহিরঙ্গন ইউনিটের অনুকূলে একটি আদর্শ ইনডোর ইউনিটকে বাতিল করে দেয়। একটি মডেলে প্রতিশ্রুতি দেওয়ার আগে র্যাকের গভীরতা বা ড্রয়ারের ছাড়পত্র সহ প্রকৃত উপলব্ধ স্থান পরিমাপ করুন।
ইনডোর বনাম আউটডোর এনভায়রনমেন্ট
ইনডোর এবং আউটডোর ফ্রেম বিনিময়যোগ্য নয়। অভ্যন্তরীণ ইউনিটগুলি সুরক্ষিত স্থানগুলির জন্য উপযুক্ত যেমন সরঞ্জাম ঘর, অফিস এবং টেলিকম ক্লোজেট, যেখানে সিল করা অগ্রাধিকার নয়। আউটডোর ইউনিটগুলির আর্দ্রতা, ধুলো, ক্ষয় এবং UV এর বিরুদ্ধে প্রতিরক্ষাযোগ্য সুরক্ষা প্রয়োজন, যে কারণে আইপি রেটিং, হাউজিং উপাদান, দরজা সিল করা, গ্রন্থির নকশা, লকিং স্ট্রাকচার এবং তাপমাত্রা পরিসীমা সবই স্পেসিফিকেশনের অন্তর্গত। তারের ধরন এবং রাউটিং সহ অভ্যন্তরীণ এবং বহিরঙ্গন হ্যান্ডলিংয়ের মধ্যে পার্থক্যগুলি এই নির্দেশিকায় কভার করা হয়েছেইনডোর এবং আউটডোর ফাইবার তারের ইনস্টলেশন. বাইরে একটি অন্দর ফ্রেম ব্যবহার করা নির্ভরযোগ্যতা হ্রাসের একটি ঘন ঘন এবং পরিহারযোগ্য কারণ।
সংযোগকারী এবং অ্যাডাপ্টারের প্রকার
ODFগুলি SC, LC, FC বা ST অ্যাডাপ্টারের সাথে কনফিগার করা যেতে পারে এবং সঠিক পছন্দটি বিদ্যমান প্যাচ কর্ড, পিগটেল এবং সক্রিয় সরঞ্জাম ইন্টারফেস অনুসরণ করে। একটি সাধারণ প্যাটার্ন হিসাবে,SC সংযোগকারীটেলিকম এবং FTTH-এ বিস্তৃত,এলসি সংযোগকারীউচ্চ-ঘনত্বের ডেটা সেন্টার এবং এন্টারপ্রাইজের কাজে আধিপত্য বিস্তার করে, FC কিছু টেলিকম এবং ইন্সট্রুমেন্টেশনে উপস্থিত হয়, এবং ST লিগ্যাসি নেটওয়ার্কগুলিতে টিকে থাকে। ম্যাচিং বিরুদ্ধে বিন্যাস নিশ্চিত করুনফাইবার অপটিক অ্যাডাপ্টারআপনি ব্যবহার করতে চান.
পোলিশ টাইপ সমান মনোযোগ প্রাপ্য। UPC (সমতল, সামান্য গম্বুজযুক্ত) প্রান্তের মুখগুলি সাধারণত প্রায় 50 dB এর রিটার্ন লস দেয়, যখন APC (কোণ 8-ডিগ্রি) প্রান্তের মুখগুলি ফাইবার থেকে নীচে না গিয়ে ক্ল্যাডিংয়ে বিপথগামী আলো প্রতিফলিত করে মোটামুটি 65 ডিবিতে পৌঁছায়, যে কারণে APC PON এবং RF ভিডিও অ্যাপ্লিকেশনে মানক৷ দুটিকে একে অপরের সাথে মিলিত করা উচিত নয়: একটি APC- থেকে-UPC সংযোগ উচ্চ সন্নিবেশের ক্ষতি ঘটায় এবং ফেরুলের শেষ মুখগুলিকে শারীরিকভাবে ক্ষতিগ্রস্ত করতে পারে। আপনি বিকল্প ওজন করা হয়, এই ব্যাখ্যাপিসি, ইউপিসি এবং এপিসি পলিশ প্রকারবিস্তারিত পার্থক্য কভার.
স্প্লাইস ট্রে ক্ষমতা
যদি ফ্রেমটি ফিউশন স্প্লিসিংয়ের জন্য ব্যবহার করা হয়, তবে অভ্যন্তরীণ ট্রে ক্ষমতা ফাইবার গণনার সাথে মিলতে হবে, শুধু অ্যাডাপ্টারের সংখ্যা নয়। একটি সাধারণ এবং হতাশাজনক ভুল হল প্রচুর অ্যাডাপ্টার পোর্ট সহ একটি ফ্রেম কেনা কিন্তু খুব কম ট্রে। একটি পরিকল্পনার নিয়ম হিসাবে, একটি স্প্লাইস ট্রেতে সাধারণত 12 বা 24টি সুরক্ষিত স্প্লাইস থাকে, তাই একটি 24-ফাইবার কাজের জন্য মোটামুটি এক থেকে দুটি ট্রে, একটি 48-ফাইবার জব দুই থেকে চারটি, ইত্যাদি প্রয়োজন। যখন ট্রে ছোট হয়, উপসর্গগুলি অনুমান করা যায়: তাপ-সঙ্কুচিত হাতাগুলির বসার জায়গা নেই, ফাইবারগুলি তাদের ন্যূনতম বাঁক ব্যাসার্ধের মধ্যে কুণ্ডলী করা যায় না, রক্ষণাবেক্ষণ মানে বিদ্যমান স্প্লাইসগুলিকে পুনরায় বিরক্ত করা এবং ভবিষ্যতের সম্প্রসারণ বিশ্রী হয়ে ওঠে। দ্বারা সংক্ষিপ্ত চর্চা প্রতিফাইবার অপটিক সমিতি, ছোট প্রাঙ্গনে তারগুলি সাধারণত ইনস্টলেশনের পরে প্রায় 25 মিমি বাঁক ব্যাসার্ধের প্রয়োজন হয় এবং একটি ফ্রেম যা সেই ব্যাসার্ধটিকে ধরে রাখতে পারে না তা নিঃশব্দে সন্নিবেশের ক্ষতি বাড়াবে। ট্রে কাউন্ট, স্লিভ স্টোরেজ এবং রাউটিং পাথ একসাথে পরিকল্পনা করুন এবং আপনার পর্যালোচনা করুনফাইবার pigtailsফ্রেমের পাশাপাশি তাই সমাপ্তি এবং ট্রে সামঞ্জস্যপূর্ণ। আপনি যদি এখনও স্প্লিসিং এবং ফিল্ড{1}} ইনস্টল করা সংযোগকারীর মধ্যে সিদ্ধান্ত নিচ্ছেন, তাহলে এই তুলনাফিউশন splicingএকটি দরকারী রেফারেন্স।
তারের প্রবেশ এবং রক্ষণাবেক্ষণ অ্যাক্সেস
কেবল প্রবেশের দিকনির্দেশ একটি বাস্তব-বিশ্বের সীমাবদ্ধতা, বিশদ নয়। ফ্রেমগুলি পিছনে, পাশে, উপরে বা নীচে এন্ট্রি সমর্থন করে এবং সাইটের লেআউটের সাথে অমিল ধারালো বাঁক বা অগোছালো রাউটিংকে বাধ্য করে। রক্ষণাবেক্ষণ অ্যাক্সেস একই যুক্তি অনুসরণ করে: একটি স্লাইডিং ড্রয়ার বা সামনের-অ্যাক্সেস ডিজাইন ঘন ঘন পরিবর্তিত নেটওয়ার্কগুলির জন্য কাজ করা সহজ, যখন একটি নির্দিষ্ট কাঠামো কিছু পরিবর্তন সহ স্থিতিশীল লিঙ্কগুলির জন্য গ্রহণযোগ্য। একটি ফ্রেম যা কাগজে কমপ্যাক্ট দেখায় একবার তারগুলি প্রবেশ করানো কঠিন হতে পারে৷
লেবেলিং এবং তারের ব্যবস্থাপনা
পরিষ্কার লেবেলিং ত্রুটি এবং আপগ্রেডের সময় সময় সাশ্রয় করে, এবং বড় ফ্রেমে দুর্বল লেবেলিং ভুল সংযোগ, দীর্ঘ ফল্ট বিচ্ছিন্নতা এবং এড়ানো যায় এমন বিভ্রাটের কারণ হয়। একটি ভাল ফ্রেম স্বতন্ত্র পোর্ট নম্বরিং, ডেডিকেটেড লেবেল স্পেস, প্যাচ কর্ড রাউটিং রিং, টাই পয়েন্ট, একটি স্ল্যাক স্টোরেজ এরিয়া এবং ইনকামিং ক্যাবল এবং প্যাচ কর্ডের মধ্যে বিভাজনের অনুমতি দেয়। আপনার রাউটিং রাখুনপ্যাচ কর্ডশুরু থেকে পরিকল্পিত বরং একটি পরে চিন্তা হিসাবে যোগ করা.
একটি উদ্ধৃতি অনুরোধ করার আগে ODF স্পেসিফিকেশন চেকলিস্ট
সরবরাহকারীর সাথে যোগাযোগ করার আগে এই বিশদগুলি প্রস্তুত করা পিছন-এবং-কে ছোট করে এবং ভুল কনফিগারেশন পাওয়ার ঝুঁকি হ্রাস করে৷
- মোট ফাইবার এখন বন্ধ করতে হবে, এবং ভবিষ্যতের বৃদ্ধির জন্য রিজার্ভ শতাংশ।
- ইনডোর বা আউটডোর ইনস্টলেশন, এবং আউটডোরের জন্য, লক্ষ্য আইপি রেটিং।
- মাউন্টিং পদ্ধতি: 19-ইঞ্চি র্যাক U-উচ্চতা, প্রাচীর, খুঁটি, DIN রেল বা ক্যাবিনেট।
- সংযোগকারী এবং অ্যাডাপ্টার বিন্যাস (SC, LC, FC বা ST) এবং পোলিশ (UPC বা APC)।
- পিগটেল এবং প্যাচ কর্ডের ধরন, দৈর্ঘ্য এবং পরিমাণ।
- স্প্লাইস ট্রে সংখ্যা এবং ট্রে প্রতি প্রয়োজনীয় ক্ষমতা.
- PON প্রকল্পের জন্য স্প্লিটার অনুপাত এবং বিভাজন অবস্থান।
- তারের প্রবেশের দিক এবং তারের বাইরে ব্যাস বা গ্রন্থির আকার।
- লেবেলিং এবং পোর্ট-নম্বরিং স্কিম।
- স্থির বা স্লাইডিং কাঠামো, এবং প্রয়োজনীয় অ্যাক্সেস সাইড।
ODF কনফিগারেশনের উদাহরণ
তিনটি বেনামী পরিস্থিতি দেখায় যে কীভাবে উপরের বিষয়গুলি অনুশীলনে একত্রিত হয়।
ছোট FTTH বিল্ডিং ডিস্ট্রিবিউশন পয়েন্ট
একটি রাইজারের ভিতরে SC/APC পিগটেল সহ 24টি ফাইবারগুলির জন্য, দুটি স্প্লাইস ট্রে সহ একটি কমপ্যাক্ট ওয়াল মাউন্ট ODF এবং নীচে বা পাশের তারের প্রবেশ সাধারণত যথেষ্ট। কয়েকটি অতিরিক্ত পোর্ট সংরক্ষণ করলে দ্বিতীয় ফ্রেম যোগ না করে বিল্ডিংয়ে অতিরিক্ত ইউনিটের জন্য জায়গা থাকে।
তথ্য কেন্দ্র একত্রীকরণ
একটি ব্যস্ত আইলে LC-তে 96টি ফাইবারের জন্য, একটি 2U উচ্চ-ঘনত্বের স্লাইডিং র্যাক মাউন্ট ODF সামনে অ্যাক্সেস এবং ডুয়াল কেবল এন্ট্রি প্যাচিং পরিচালনাযোগ্য রাখে এবং একটি ভারী প্যাচ-কর্ড লোডের অধীনে বাঁক ব্যাসার্ধকে রক্ষা করে৷ স্লাইডিং ড্রয়ার এখানে গুরুত্বপূর্ণ কারণ পরিবর্তন ঘন ঘন হয়।
একটি খুঁটিতে গ্রামীণ FTTH অ্যাক্সেস
অনেক গ্রাহকের দিকে ফিডার বিভক্ত করার জন্য, একটি বহিরঙ্গন স্প্লিটার ডিস্ট্রিবিউশন ফ্রেম রেট IP65 বা উচ্চতর, একটি সঙ্গে লাগানো1×32 স্প্লিটারএবং SC/APC সংযোগকারী, একটি ঘেরে বিভাজন এবং পরিবেশগত এক্সপোজার উভয়ই পরিচালনা করে।
আবেদন দ্বারা ODF নির্বাচন
FTTH এবং PON অ্যাক্সেস নেটওয়ার্ক
FTTH কাজের মধ্যে ওয়াল মাউন্ট ফ্রেম ইনডোর, এক্সপোজড এক্সেস পয়েন্টে আউটডোর ফ্রেম এবং যেখানে প্যাসিভ স্প্লিটিং প্রয়োজন সেখানে পিএলসি স্প্লিটার ফ্রেম ব্যবহার করার প্রবণতা রয়েছে। একটি বেসমেন্ট, টেলিকম রুম বা মেঝে বিতরণ পয়েন্ট সাধারণত প্রাচীর মাউন্ট ইউনিটের জন্য কল করে; একটি বহিরাগত অবস্থান একটি বহিরঙ্গন-রেটেডের জন্য কল করে; এবং একটি স্প্লিটিং নোড একটি স্প্লিটার ফ্রেমের জন্য কল করে যা স্প্লিটারকে সমাপ্তির সাথে একীভূত করে। একটি প্যাসিভ বিল্ডের জন্য কী প্রয়োজন তার বিস্তৃত দৃশ্যের জন্য, এটিFTTH প্যাসিভ উপাদানসংগ্রহ নির্দেশিকা একটি সহায়ক সহচর.
ডেটা সেন্টার এবং টেলিকম রুম
এই পরিবেশগুলি র্যাক মাউন্ট এবং উচ্চ-ঘনত্বের মডুলার ফ্রেমের পক্ষে, এবং তারা সাধারণত উচ্চ ফাইবার গণনা, এলসি উচ্চ-ঘনত্ব অ্যাডাপ্টার, ক্লিন প্যাচ-কর্ড রাউটিং, নির্ভরযোগ্য লেবেলিং এবং প্রসারিত করার জায়গার দাবি করে। ঘন র্যাকে, ক্যাবল ম্যানেজমেন্ট কাঁচা পোর্টের ঘনত্বের মতো ওজন বহন করে।
এন্টারপ্রাইজ বিল্ডিং এবং ক্যাম্পাস নেটওয়ার্ক
এখানে সঠিক ফ্রেম ব্যাকবোন ডিজাইনের উপর নির্ভর করে। একটি প্রধান সরঞ্জাম রুম প্রায়ই একটি র্যাক মাউন্ট ফ্রেম ব্যবহার করে, যখন মেঝে বিতরণ পয়েন্ট প্রাচীর মাউন্ট ফ্রেম ব্যবহার করে। বহু-বিল্ডিং ক্যাম্পাস জুড়ে, ODFগুলি মেরুদণ্ডের ফাইবারগুলিকে শেষ করে দেয় এবং বিল্ডিং, সুইচ এবং সরঞ্জাম কক্ষগুলির মধ্যে একটি পরিষ্কার প্যাচিং পয়েন্ট প্রদান করে৷
ইন্ডাস্ট্রিয়াল এবং কন্ট্রোল ক্যাবিনেট নেটওয়ার্ক
শিল্প নেটওয়ার্কগুলি DIN রেল ফ্রেম বা কমপ্যাক্ট ওয়াল মাউন্ট ইউনিটের উপর ঝুঁকে পড়ে। ফ্রেমটিকে কন্ট্রোল ক্যাবিনেটের সাথে মানানসই করতে হবে, যান্ত্রিক চাপ থেকে ফাইবারগুলিকে রক্ষা করতে হবে এবং টেকনিশিয়ানদের বৈদ্যুতিক তারের স্পর্শ না করে সংযোগকারীগুলিতে পৌঁছতে দিতে হবে, কম্পন, ধুলো, ক্যাবিনেটের তাপমাত্রা এবং স্ট্রেন রিলিফ সবই এর মধ্যে রয়েছে।
ODF বনাম ফাইবার প্যাচ প্যানেল বনাম ফাইবার ডিস্ট্রিবিউশন বক্স
ক্রেতারা প্রায়শই এই তিনটিকে বিভ্রান্ত করে কারণ তাদের সবাই ফাইবার সংযোগ পরিচালনা করে, তবুও তারা একই জিনিস নয়। অ্যাডাপ্টার প্যানেল, স্প্লাইস ট্রে, ক্যাবল রাউটিং, স্ল্যাক স্টোরেজ এবং সুরক্ষার সমন্বয়ে একটি ODF সাধারণত সবচেয়ে সম্পূর্ণ ইউনিট। একটি ফাইবার প্যাচ প্যানেল একটি র্যাকের ভিতরে সংযোগকারী প্যাচিংয়ের উপর বেশি মনোযোগ দেয়, যদিও কিছুতে স্প্লাইস ট্রে অন্তর্ভুক্ত থাকে। একটি ফাইবার ডিস্ট্রিবিউশন বক্স সাধারণত ছোট হয় এবং FTTH বিল্ডিং, ফ্লোর পয়েন্ট বা আউটডোর অ্যাক্সেস লোকেশনে শেষ ব্যবহারকারীদের কাছাকাছি থাকে।
সিদ্ধান্ত নেওয়ার একটি সংক্ষিপ্ত উপায়: যখন আপনার কাঠামোগত সমাপ্তি, স্প্লিসিং, প্যাচিং এবং একসাথে পরিচালনার প্রয়োজন হয় তখন একটি ODF ব্যবহার করুন; একটি প্যাচ প্যানেল ব্যবহার করুন যখন আপনার প্রধানত সক্রিয় সরঞ্জামের কাছে র্যাক{0}}ভিত্তিক প্যাচিং প্রয়োজন হয়; এবং ব্যবহারকারীদের কাছাকাছি কমপ্যাক্ট বিতরণের প্রয়োজন হলে একটি বিতরণ বাক্স ব্যবহার করুন। যেহেতু নামকরণ সরবরাহকারী এবং বাজারের মধ্যে পরিবর্তিত হয়, তাই ডেটাশিটের লেবেলের পরিবর্তে প্রকৃত গঠন, ক্ষমতা এবং কার্যকারিতা বিচার করুন। এই গভীর তাকানএকটি ODF এবং একটি ফাইবার প্যাচ প্যানেলের মধ্যে পার্থক্যসীমানা এখনও অস্পষ্ট মনে হলে পড়ার মূল্য
একটি ODF নির্বাচন করার সময় সাধারণ ভুল
শুধুমাত্র পোর্ট কাউন্ট দ্বারা নির্বাচন করা
পোর্ট গণনা গুরুত্বপূর্ণ, কিন্তু এটি নিজে থেকে যথেষ্ট নয়। স্প্লাইস ক্যাপাসিটি, ক্যাবল এন্ট্রি, অ্যাডাপ্টার ফরম্যাট, রক্ষণাবেক্ষণের স্থান এবং সম্প্রসারণ হেডরুম সবকিছুই আকার দেয় যে ফ্রেমটি আসলে সাইটে কাজ করবে কিনা।
ভবিষ্যত সম্প্রসারণ উপেক্ষা
অতিরিক্ত ক্ষমতা ছাড়া একটি কম-মূল্যের ফ্রেম নেটওয়ার্ক বৃদ্ধির সাথে সাথে ব্যয়বহুল হয়ে ওঠে। চূড়ান্ত নির্বাচনের আগে ফাইবার বৃদ্ধির পরিকল্পনা না করে পরে।
একটি ইনডোর ODF আউটডোর ব্যবহার করা
অভ্যন্তরীণ ফ্রেমগুলি বৃষ্টি, ধুলো এবং দীর্ঘস্থায়ী বহিরঙ্গন এক্সপোজারের জন্য নির্মিত হয় না। আউটডোর ইনস্টলেশনের জন্য উপযুক্ত আইপি রেটিং এবং গ্রন্থি নকশা সহ একটি সঠিকভাবে সিল করা ঘের প্রয়োজন।
পরিকল্পনা ছাড়া সংযোগকারী প্রকার মিশ্রিত করা
SC, LC, FC, APC এবং UPC পছন্দগুলিকে প্যাচ কর্ড, পিগটেল এবং সক্রিয় সরঞ্জামগুলির সাথে সারিবদ্ধ করতে হবে। ভুল সংমিশ্রণ ইনস্টলেশন জটিলতা যোগ করে এবং, অমিল পোলিশের ক্ষেত্রে, অপটিক্যাল কর্মক্ষমতা হ্রাস করে।
রক্ষণাবেক্ষণ অ্যাক্সেস ভুলে যাওয়া
কাগজে কমপ্যাক্ট দেখায় এমন একটি ফ্রেম একবার ক্যাবল করা হলে পরিষেবা দেওয়া কঠিন হতে পারে। নিশ্চিত করুন যে প্রযুক্তিবিদরা নিরাপদে অ্যাডাপ্টার, স্প্লাইস ট্রে এবং ইনস্টলেশনের পরে রাউটিং এলাকায় পৌঁছাতে পারেন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: একটি ODF কিসের জন্য ব্যবহৃত হয়?
উত্তর: একটি ODF নেটওয়ার্কের একটি কাঠামোগত বিন্দুতে অপটিক্যাল ফাইবারগুলিকে সমাপ্ত, স্প্লাইস, প্যাচ, সুরক্ষা এবং সংগঠিত করতে ব্যবহার করা হয়, যাতে আগত কেবলগুলি লেবেলযুক্ত এবং অ্যাক্সেসযোগ্য উপায়ে বহির্গামী ফাইবার, পিগটেল, প্যাচ কর্ড বা স্প্লিটারগুলির সাথে সংযোগ স্থাপন করে৷
প্রশ্ন: ODF এর প্রধান প্রকারগুলি কি কি?
উত্তর: প্রধান প্রকারগুলি হল র্যাক মাউন্ট, ওয়াল মাউন্ট, আউটডোর, ডিআইএন রেল, পিএলসি স্প্লিটার এবং উচ্চ-ঘনত্বের মডুলার ফ্রেম, প্রতিটি আলাদা ইনস্টলেশন পরিবেশ, ফাইবার গণনা এবং প্রয়োগের জন্য উপযুক্ত।
প্রশ্ন: একটি ODF এবং একটি ফাইবার প্যাচ প্যানেলের মধ্যে পার্থক্য কী?
উত্তর: একটি ODF সাধারণত একটি আরও সম্পূর্ণ ফাইবার ম্যানেজমেন্ট ইউনিট যা স্প্লাইস ট্রে, রাউটিং এবং স্ল্যাক স্টোরেজ অন্তর্ভুক্ত করে, যখন একটি প্যাচ প্যানেল একটি র্যাকের ভিতরে সংযোগকারী প্যাচিংয়ের উপর ফোকাস করে। কিছু পণ্য লাইনটি অস্পষ্ট করে, তাই গঠন এবং ফাংশন নামের চেয়ে বেশি গুরুত্বপূর্ণ।
প্রশ্ন: FTTH এর জন্য কোন ODF সেরা?
উত্তর: এটি অবস্থানের উপর নির্ভর করে। ওয়াল মাউন্ট ফ্রেম স্যুট ইনডোর বিল্ডিং ডিস্ট্রিবিউশন, আউটডোর ফ্রেম স্যুট এক্সপোজড এক্সেস পয়েন্ট, এবং পিএলসি স্প্লিটার ফ্রেম স্যুট নোড যেখানে একটি ফিডার অনেক গ্রাহককে বিভক্ত করা হয়।
প্রশ্ন: একটি ODF কতগুলি ফাইবার সমর্থন করতে পারে?
উত্তর: ধরন এবং নকশা অনুসারে ধারণক্ষমতা ব্যাপকভাবে বিস্তৃত হয়, একটি ছোট DIN রেল ইউনিটে প্রায় 4টি ফাইবার থেকে শুরু করে একটি উচ্চ-ঘনত্বের র্যাক ফ্রেমে 144 বা তার বেশি ফাইবার। ডেটাশীটে সঠিক চিত্রটি নিশ্চিত করুন, যেহেতু এটি অ্যাডাপ্টার ফর্ম্যাট এবং সরবরাহকারী কনফিগারেশনের সাথে পরিবর্তিত হয়৷
প্রশ্ন: FTTH এবং PON-এ কেন APC সংযোগকারীগুলি সাধারণ?
A: APC এন্ড ফেসগুলির একটি 8-ডিগ্রি কোণ থাকে যা পিছনের প্রতিফলনকে দমন করে, UPC এর চেয়ে বেশি রিটার্ন লস দেয়। একটি ভাগ করা প্যাসিভ অপটিক্যাল ট্রিতে, প্রতিফলন নিয়ন্ত্রণ করা শাখার প্রতিটি গ্রাহকের জন্য সিগন্যালের গুণমান রক্ষা করে, যে কারণে APC PON-এ মানক।
প্রশ্ন: আমি কি একটি ইনডোর ODF আউটডোর ব্যবহার করতে পারি?
উত্তরঃ এটা বাঞ্ছনীয় নয়। ইনডোর ফ্রেমে সিলিং, ইউভি রেজিস্ট্যান্স এবং গ্ল্যান্ড ডিজাইনের বাইরের প্রয়োজন নেই, তাই উন্মুক্ত ইনস্টলেশনের জন্য উপযুক্ত IP রেটিং সহ আউটডোর{1}}রেটেড ফ্রেম ব্যবহার করা উচিত।
উপসংহার
অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেমের প্রধান প্রকারগুলি হল র্যাক মাউন্ট, ওয়াল মাউন্ট, আউটডোর, ডিআইএন রেল, পিএলসি স্প্লিটার এবং উচ্চ-ঘনত্ব মডুলার, এবং সঠিক পছন্দটি ফাইবার গণনা, ইনস্টলেশনের স্থান, পরিবেশ, সংযোগকারী এবং পলিশের ধরন, স্প্লাইস ট্রে ক্ষমতা, তারের রাউটিং এবং ভবিষ্যতের সম্প্রসারণ অনুসরণ করে। একটি ছোট অন্দর সাইটে শুধুমাত্র একটি প্রাচীর মাউন্ট ফ্রেম প্রয়োজন হতে পারে; টেলিকম রুম এবং ডেটা সেন্টারগুলি সাধারণত র্যাক মাউন্ট বা উচ্চ-ঘনত্বের ফ্রেমের জন্য কল করে; FTTH এবং PON নেটওয়ার্কগুলি প্রায়ই আউটডোর এবং PLC স্প্লিটার ফ্রেম ব্যবহার করে; এবং শিল্প ক্যাবিনেটগুলি ডিআইএন রেল ফ্রেম দ্বারা ভালভাবে পরিবেশিত হয়। নির্বাচন করার আগে, উপরের চেকলিস্ট ব্যবহার করে আপনার প্রকল্পের বিবরণ প্রস্তুত করুন এবং একটি ফ্রেম যা ব্যবহারিক, নির্ভরযোগ্য এবং রক্ষণাবেক্ষণ করা সহজ তা উল্লেখ করা অনেক সহজ হয়ে যায়।
