নেটওয়ার্ক ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট দলকে তাদের পরিকাঠামোর জন্য সঠিক মাল্টিমোড ফাইবার নির্বাচন করতে সাহায্য করার জন্য একটি গভীর-প্রযুক্তিগত তুলনা
যখন নিউ জার্সির একটি লজিস্টিক কোম্পানি তাদের গুদাম নেটওয়ার্ক আপগ্রেড করার বিষয়ে গত ত্রৈমাসিকে আমাদের কাছে পৌঁছেছিল, তখন তারা একটি সাধারণ দ্বিধা-দ্বন্দ্বের মুখোমুখি হয়েছিল: তাদের বিদ্যমান OM1 ক্যাবলিং তারা এইমাত্র কেনা 10GbE সুইচগুলিকে সমর্থন করতে পারে না। সাইটের টেকনিশিয়ান- OM4 সুপারিশ করেছিলেন, কিন্তু 85 মিটারের গড় রানের জন্য কি এটি ওভারকিল ছিল? এই দৃশ্যটি বিশ্বব্যাপী ডেটা সেন্টার, ক্যাম্পাস এবং এন্টারপ্রাইজ সুবিধা জুড়ে প্রতিদিন চলে।
মাল্টিমোড ফাইবার নির্বাচন শুধুমাত্র একটি রঙ বাছাই নয়-কোডেড কেবল-এটি আলোর প্রচারের পদার্থবিদ্যা বোঝা, বর্তমান এবং ভবিষ্যতের ব্যান্ডউইথের চাহিদার সাথে আপনার পরিকাঠামোর মিল করা এবং আপনার মূলধন বিনিয়োগকে অপ্টিমাইজ করা। এই নির্দেশিকাটি ব্যাখ্যা করার জন্য সারফেস-লেভেল স্পেসিফিকেশনের বাইরে যায়কেনএই ফাইবারগুলি ভিন্নভাবে কাজ করে এবংকিভাবেআপনার নির্দিষ্ট স্থাপনার জন্য জ্ঞাত সিদ্ধান্ত নিতে।
কী মাল্টিমোড ফাইবারকে "মাল্টিমোড" করে তোলে
OM শ্রেণীবিভাগে ডাইভ করার আগে, আসুন একটি মৌলিক স্তরে মাল্টিমোড ফাইবারকে এর একক-প্রতিপক্ষ থেকে আলাদা করে কি তা প্রতিষ্ঠা করি।
একক-মোডের 9μm কোরের তুলনায় মাল্টিমোড ফাইবার একটি বড় কোর ব্যাস-সাধারণত 50μm বা 62.5μm বৈশিষ্ট্যযুক্ত। এই বৃহত্তর কোর আলোকে একই সাথে একাধিক পাথ বরাবর ফাইবারের মধ্য দিয়ে ভ্রমণ করতে দেয়, প্রতিটি পথ প্রচারের একটি ভিন্ন "মোড" উপস্থাপন করে। এটিকে একটি মহাসড়কের মতো মনে করুন যেখানে অনেকগুলি লেন বনাম একটি একক- লেনের রাস্তা: আরও লেন মানে স্বল্প দূরত্বে আরও ট্র্যাফিক ক্ষমতা, কিন্তু দীর্ঘ প্রসারিত সময়ে সমন্বয় করা চ্যালেঞ্জিং হয়ে ওঠে৷
কোর-থেকে-গ্রেডেড-সূচক মাল্টিমোড ফাইবারে ক্ল্যাডিং ইন্টারফেসটি একটি তীক্ষ্ণ সীমানা নয় বরং প্রতিসরণ সূচকে একটি ধীরে ধীরে পরিবর্তন। এই গ্রেডিয়েন্টটি বিভিন্ন মোডের ভ্রমণের সময়কে সমান করার জন্য সঠিকভাবে ইঞ্জিনিয়ার করা হয়েছে। ফাইবারের প্রান্তের কাছাকাছি আলো ভ্রমণ একটি দীর্ঘ শারীরিক পথ নেয় কিন্তু নিম্ন-প্রতিসরাঙ্ক-সূচক উপাদানের মধ্য দিয়ে চলে (এবং এইভাবে দ্রুত ভ্রমণ করে), যখন কেন্দ্রের কাছাকাছি আলো উচ্চতর-প্রতিসরাঙ্ক-সূচক উপাদানের মধ্য দিয়ে একটি ছোট পথ নেয় (ধীরে চলে)। নিখুঁতভাবে টিউন করা হলে, সমস্ত মোড একযোগে রিসিভারে পৌঁছায়।
বাস্তবে, উত্পাদন সহনশীলতার অর্থ এই ক্ষতিপূরণ কখনই নিখুঁত নয়। মোডগুলির মধ্যে ফলাফলের সময়ের পার্থক্যগুলি-যাকে বলা হয় মোডাল ডিসপ্রেশন-শেষ পর্যন্ত ফাইবারের ব্যান্ডউইথ এবং ট্রান্সমিশন দূরত্বকে সীমাবদ্ধ করে। এটি হল মূল প্যারামিটার যা OM1-কে OM5-এর মাধ্যমে আলাদা করে।
LED থেকে VCSEL পর্যন্ত বিবর্তন: ব্যান্ডউইথ বিপ্লব বোঝা
OM শ্রেণীবিন্যাস পদ্ধতি আলোর উত্স প্রযুক্তির একটি মৌলিক পরিবর্তন প্রতিফলিত করে যা 1990 এর দশকের শেষের দিকে এবং 2000 এর দশকের প্রথম দিকে ঘটেছিল।
LED যুগ (OM1 এবং OM2)
প্রথম দিকের মাল্টিমোড সিস্টেমগুলি তাদের আলোর উৎস হিসেবে লাইট-এমিটিং ডায়োড (এলইডি) ব্যবহার করত। LEDs একটি বিস্তৃত, অভিন্ন আউটপুট তৈরি করে যা পুরো ফাইবার কোরকে পূরণ করে, একই সাথে উপলব্ধ সমস্ত মোডকে উত্তেজনাপূর্ণ করে। এই "ওভারফিলড লঞ্চ" অবস্থার অর্থ হল ফাইবারের ব্যান্ডউইথ একসাথে কাজ করা শত শত মোডের সামগ্রিক কর্মক্ষমতা দ্বারা নির্ধারিত হয়েছিল। কয়েকটি ধীর বা দ্রুত মোডের ন্যূনতম প্রভাব ছিল কারণ সিগন্যাল শক্তি এতগুলি পথ জুড়ে বিতরণ করা হয়েছিল।
LED-এর একটি মৌলিক সীমাবদ্ধতা রয়েছে: তাদের সর্বোচ্চ মড্যুলেশন হার প্রায় 622 Mbit/s-এর উপরে। এই সীমাবদ্ধতা ফাইবারের তাত্ত্বিক ক্ষমতা নির্বিশেষে, গিগাবিট-গতির অ্যাপ্লিকেশনের জন্য তাদের অনুপযুক্ত করে তুলেছে।
VCSEL বিপ্লব (OM3, OM4, OM5)

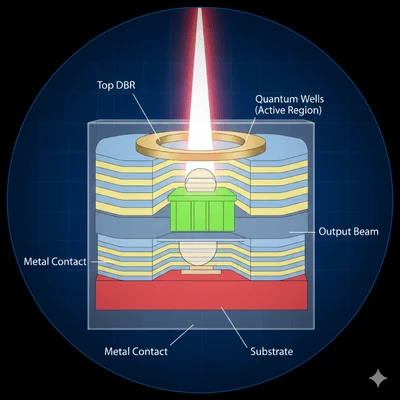

উল্লম্ব-ক্যাভিটি সারফেস-এমিটিং লেজার (ভিসিএসইএল) সবকিছু বদলে দিয়েছে। এই সেমিকন্ডাক্টর লেজারগুলি অফার করে:
মডুলেশন রেট 25 Gbit/s এর বেশি (এবং উন্নতি অব্যাহত)
সংকীর্ণ বর্ণালী প্রস্থ, বর্ণময় বিচ্ছুরণ হ্রাস
উন্নত সংকেত-থেকে-শব্দ অনুপাতের জন্য উচ্চতর অপটিক্যাল শক্তি
এজ-এমিটিং লেজারের তুলনায় কম উৎপাদন খরচ
বৃত্তাকার মরীচি প্রোফাইল যা ফাইবার কোরে দক্ষতার সাথে জোড়া দেয়
যাইহোক, VCSELs ফাইবার কোর সমানভাবে পূরণ করে না। তাদের ঘনীভূত রশ্মি শুধুমাত্র উপলব্ধ মোডগুলির একটি উপসেটকে উত্তেজিত করে-সাধারণত ফাইবারের কেন্দ্রের কাছাকাছি। এই "সীমাবদ্ধ প্রবর্তন" অবস্থার অর্থ হল মূল কেন্দ্রে কোনো ত্রুটি বা প্রতিসরাঙ্ক সূচক বৈচিত্র্য সিস্টেমের কার্যকারিতাকে অসামঞ্জস্যপূর্ণভাবে প্রভাবিত করে।
এই কারণেই OM1 এবং OM2 ফাইবার, ওভারফিলড LED লঞ্চের জন্য ডিজাইন করা হয়েছে, প্রায়শই পারফর্ম করেখারাপVCSEL-এর সাথে তাদের রেট করা ব্যান্ডউইথ প্রস্তাব করবে। ফাইবার নির্মাতারা VCSEL লঞ্চের জন্য বিশেষভাবে ডিজাইন করা শক্তভাবে নিয়ন্ত্রিত প্রতিসরাঙ্ক প্রোফাইল সহ লেজারের-অপ্টিমাইজড মাল্টিমোড ফাইবার (LOMMF) বিকাশের মাধ্যমে প্রতিক্রিয়া জানায়৷ এই লেজার-অপ্টিমাইজ করা ফাইবারটি OM3, OM4 এবং OM5 শ্রেণীবিভাগের ভিত্তি হয়ে উঠেছে।
OM শ্রেণীবিভাগ: বিস্তারিত প্রযুক্তিগত ব্রেকডাউন
OM1 ফাইবার
মূল স্পেসিফিকেশন:
মূল ব্যাস: 62.5μm
ক্ল্যাডিং ব্যাস: 125μm
ওভারফিলড লঞ্চ (OFL) ব্যান্ডউইথ: 850nm এ 200 MHz·km, 1300nm এ 500 MHz·km
সর্বোচ্চ ক্ষরণ: 850nm এ 3.5 dB/km, 1300nm এ 1.5 dB/কিমি
জ্যাকেটের রঙ: কমলা (প্রতি TIA-598C)
প্রযুক্তিগত প্রসঙ্গ:
OM1-এর বৃহত্তর 62.5μm কোরটি মূলত বেছে নেওয়া হয়েছিল কারণ এটি LED উত্সগুলির সাথে সারিবদ্ধকরণকে সরলীকৃত করে এবং শিথিল সংযোগকারী সহনশীলতার জন্য অনুমোদিত৷ যাইহোক, এই বৃহত্তর কোরটি 50μm ফাইবারের চেয়ে বেশি প্রচার মোড সমর্থন করে, যার ফলে বৃহত্তর মোডাল বিচ্ছুরণ এবং কম ব্যান্ডউইথ হয়।
62.5μm কোর আকার একটি মৌলিক অসঙ্গতি তৈরি করে: OM1 সংযোগকারী এবং প্যাচ কর্ডগুলি OM2/OM3/OM4/OM5 উপাদানগুলির সাথে মিশ্রিত করা যাবে না৷ একটি 62.5μm ফাইবারকে একটি 50μm ফাইবারের সাথে মিলিত করার ফলে প্রায় 3-4 ডিবি অতিরিক্ত ক্ষতি হয় - অনেক সিস্টেমে লিঙ্ক ব্যর্থতার জন্য যথেষ্ট।
ব্যবহারিক দূরত্ব সীমা:
| ডেটা রেট | সর্বোচ্চ দূরত্ব |
|---|---|
| 100 Mbit/s (100BASE{{2}FX) | 2,000 m |
| 1 Gbit/s (1000BASE{{2}SX) | 275 m |
| 10 Gbit/s (10GBASE-SR) | 33 m |
বর্তমান অবস্থা:
OM1 উত্তরাধিকার পরিকাঠামো হিসাবে বিবেচিত হয়। বিদ্যমান 62.5μm প্ল্যান্টের সাথে সংযোগ না করা যেখানে মডেল ধারাবাহিকতা প্রয়োজন, নতুন ইনস্টলেশনগুলি OM1 নির্দিষ্ট করা উচিত নয়৷ 10GbE-তে 33-মিটার সীমা আধুনিক ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য এটিকে অব্যবহারিক করে তোলে।
OM2 ফাইবার
মূল স্পেসিফিকেশন:
মূল ব্যাস: 50μm
ক্ল্যাডিং ব্যাস: 125μm
OFL ব্যান্ডউইথ: 850nm এ 500 MHz·km, 1300nm এ 500 MHz·km
সর্বোচ্চ ক্ষরণ: 850nm এ 3.5 dB/km, 1300nm এ 1.5 dB/কিমি
জ্যাকেটের রঙ: কমলা (প্রতি TIA-598C)
প্রযুক্তিগত প্রসঙ্গ:
OM2 50μm কোর প্রযুক্তিতে রূপান্তরের প্রতিনিধিত্ব করে যখন এখনও প্রাথমিকভাবে LED উত্সের জন্য ডিজাইন করা হচ্ছে। ছোট কোর সমর্থিত মোডের সংখ্যা হ্রাস করে, OM1 এর তুলনায় ব্যান্ডউইথ উন্নত করে। আধুনিক OM2 প্রায়ই লেজার-অপ্টিমাইজ করা হয়, যদিও এটি OM3 এর কঠোর EMB প্রয়োজনীয়তা পূরণ করে না।
যেহেতু OM1 এবং OM2 উভয়ই কমলা রঙের জ্যাকেট ব্যবহার করে, সব সময় তারের প্রিন্ট করা লিজেন্ড (যেমন, "50/125" বনাম "62.5/125") বন্ধ বা স্প্লাইস করার আগে ফাইবারের প্রকার যাচাই করুন৷
ব্যবহারিক দূরত্ব সীমা:
| ডেটা রেট | সর্বোচ্চ দূরত্ব |
|---|---|
| 100 Mbit/s (100BASE{{2}FX) | 2,000 m |
| 1 Gbit/s (1000BASE{{2}SX) | 550 m |
| 10 Gbit/s (10GBASE-SR) | 82 m |
বর্তমান অবস্থা:
OM1 এর মতো, OM2 নতুন ইনস্টলেশন থেকে পর্যায়ক্রমে আউট হচ্ছে৷ 10GbE-এ 82-মিটার সীমা আধুনিক পরিবেশে এর উপযোগিতাকে সীমাবদ্ধ করে, যদিও এটি দূরত্বের সীমার মধ্যে 1GbE সংযোগের জন্য পরিষেবাযোগ্য থাকে।
OM3 ফাইবার (লেজার-অপ্টিমাইজ করা মাল্টিমোড ফাইবার)
মূল স্পেসিফিকেশন:
মূল ব্যাস: 50μm
ক্ল্যাডিং ব্যাস: 125μm
কার্যকরী মডেল ব্যান্ডউইথ (EMB): 850nm এ 2,000 MHz·km
OFL ব্যান্ডউইথ: 850nm এ 1,500 MHz·km
সর্বাধিক ক্ষয়: 850nm এ 3.0 dB/কিমি
জ্যাকেটের রঙ: অ্যাকোয়া (প্রতি TIA-598C)
প্রযুক্তিগত প্রসঙ্গ:
OM3 ছিল প্রথম ফাইবার শ্রেণীবিভাগ যা VCSEL সংক্রমণের জন্য বিশেষভাবে ডিজাইন করা হয়েছিল। মূল মেট্রিক ওভারফিল্ড লঞ্চ ব্যান্ডউইথ (এলইডি-র জন্য প্রাসঙ্গিক) থেকে কার্যকরী মডেল ব্যান্ডউইথ (VCSEL-এর জন্য প্রাসঙ্গিক) এ স্থানান্তরিত হয়েছে। EMB ডিফারেনশিয়াল মোড বিলম্ব (DMD) পরীক্ষার মাধ্যমে নির্ধারণ করা হয়, যা VCSEL আচরণ অনুকরণকারী সীমাবদ্ধ লঞ্চ অবস্থার অধীনে বিভিন্ন মোড গ্রুপ একে অপরের তুলনায় কীভাবে বিলম্বিত হয় তা পরিমাপ করে।
2,000 MHz·km EMB স্পেসিফিকেশনের অর্থ হল একটি 300-মিটার লিঙ্ক আনুমানিক 6.67 GHz ব্যবহারযোগ্য ব্যান্ডউইথ প্রদান করে- মার্জিন সহ 10GbE-এর জন্য যথেষ্ট। ফাইবারের প্রতিসরণ সূচক প্রোফাইল শক্তভাবে নিয়ন্ত্রিত হয়, বিশেষ করে মূল কেন্দ্রে যেখানে VCSEL শক্তি ঘনীভূত হয়।
ব্যবহারিক দূরত্ব সীমা:
| ডেটা রেট | সর্বোচ্চ দূরত্ব |
|---|---|
| 1 Gbit/s (1000BASE{{2}SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 300 m |
| 25 Gbit/s (25GBASE-SR) | 70 m |
| 40 Gbit/s (40GBASE-SR4) | 100 m |
| 100 Gbit/s (100GBASE-SR4) | 70 m |
বর্তমান অবস্থা:
OM3 ব্যাপকভাবে রয়ে গেছে এবং 300 মিটারের মধ্যে 10GbE অ্যাপ্লিকেশনের জন্য-কার্যকর। আবাসিক ফাইবার ইনস্টলেশন এবং ছোট এন্টারপ্রাইজ নেটওয়ার্কের জন্য যেখানে কেবল 300 মিটারের নিচে থাকে, OM3 চমৎকার মূল্য প্রদান করে। যাইহোক, 40GbE এবং 100GbE অ্যাপ্লিকেশনগুলি দ্রুত এর সীমাবদ্ধতা প্রকাশ করে।
OM4 ফাইবার
মূল স্পেসিফিকেশন:
মূল ব্যাস: 50μm
ক্ল্যাডিং ব্যাস: 125μm
কার্যকরী মডেল ব্যান্ডউইথ (EMB): 850nm এ 4,700 MHz·km
OFL ব্যান্ডউইথ: 850nm এ 3,500 MHz·km
সর্বাধিক ক্ষয়: 850nm এ 3.0 dB/কিমি

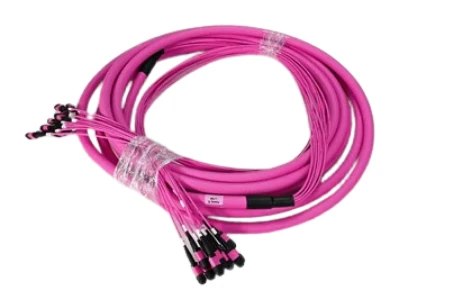

জ্যাকেটের রঙ: অ্যাকোয়া বা এরিকা ভায়োলেট (প্রতি TIA-598C)
প্রযুক্তিগত প্রসঙ্গ:
OM3 এর প্রবর্তনের পর উৎপাদন প্রক্রিয়ার ক্রমাগত পরিমার্জন থেকে OM4 উদ্ভূত হয়েছে। ফাইবার উত্পাদকরা কার্যকরী মডেল ব্যান্ডউইথকে দ্বিগুণ করার চেয়ে প্রতিসরণকারী সূচক প্রোফাইলের উপর কঠোর নিয়ন্ত্রণ অর্জন করেছে। এটি একটি নতুন ফাইবার ডিজাইন ছিল না যতটা OM3 উত্পাদনের উচ্চ মানের মানের বিবর্তন।
4,700 MHz·km EMB একটি 400-মিটার লিঙ্ককে আনুমানিক 11.75 GHz ব্যান্ডউইথকে সমর্থন করার অনুমতি দেয়, যা OM3 এর ক্ষমতাকে অতিক্রম করে এমন দূরত্বের উপর 10GbE সক্ষম করে। আরও গুরুত্বপূর্ণভাবে, OM4 40GbE এবং 100GbE সিস্টেমের নাগালকে OM3 এর 100m/70m সীমা থেকে যথাক্রমে 150m/100m পর্যন্ত প্রসারিত করে।
OM4 OM3-এর সাথে সম্পূর্ণ পশ্চাদপদ সামঞ্জস্যপূর্ণ- উভয়ই 50μm কোর ব্যবহার করে এবং মোডাল অমিলের ক্ষতি ছাড়াই আন্তঃসংযুক্ত হতে পারে। প্রাথমিক চাক্ষুষ পার্থক্য হল ঐচ্ছিক এরিকা ভায়োলেট (ম্যাজেন্টা) জ্যাকেট রঙ, যদিও অনেক নির্মাতারা এখনও অ্যাকোয়া ব্যবহার করে।
ব্যবহারিক দূরত্ব সীমা:
| ডেটা রেট | সর্বোচ্চ দূরত্ব |
|---|---|
| 1 Gbit/s (1000BASE{{2}SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 400 মি (বর্ধিত নাগাল: 550 মি) |
| 25 Gbit/s (25GBASE-SR) | 100 m |
| 40 Gbit/s (40GBASE-SR4) | 150 m |
| 100 Gbit/s (100GBASE-SR4) | 100 মি (OM4 প্রসারিত: 150 মি) |
বর্তমান অবস্থা:
OM4 হল নতুন ডেটা সেন্টার ইনস্টলেশনের জন্য প্রস্তাবিত পছন্দ যা 10GbE থেকে 100GbE সমর্থন করে৷ OM3 এর উপর এর মূল্য প্রিমিয়াম বিনয়ী (সাধারণত 10-20%), যখন এর বর্ধিত নাগাল অর্থপূর্ণ অপারেশনাল নমনীয়তা এবং ভবিষ্যত-প্রুফিং প্রদান করে।
OM5 ফাইবার (ওয়াইডব্যান্ড মাল্টিমোড ফাইবার)
মূল স্পেসিফিকেশন:
মূল ব্যাস: 50μm
ক্ল্যাডিং ব্যাস: 125μm
850nm এ EMB: 4,700 MHz·km (OM4 এর মতো)
953nm এ EMB: 2,470 MHz·km (নতুন স্পেসিফিকেশন)
সর্বাধিক ক্ষরণ: 850nm এ 3.0 dB/কিমি, 953nm এ 2.3 dB/কিমি
জ্যাকেটের রঙ: চুন সবুজ (প্রতি TIA-598C)
প্রযুক্তিগত প্রসঙ্গ:
OM5 মাল্টিমোড ফাইবার ডিজাইনে একটি দৃষ্টান্ত পরিবর্তনের প্রতিনিধিত্ব করে। যদিও OM3 এবং OM4 ঐতিহ্যগত 850nm VCSEL তরঙ্গদৈর্ঘ্যে ব্যান্ডউইথকে অপ্টিমাইজ করে, OM5 এই অপ্টিমাইজেশানটিকে 850nm থেকে 953nm পর্যন্ত তরঙ্গদৈর্ঘ্যের পরিসরে প্রসারিত করে।
এই ওয়াইডব্যান্ড ক্ষমতা শর্ট ওয়েভেলংথ ডিভিশন মাল্টিপ্লেক্সিং (SWDM) সক্ষম করে, যেখানে চারটি তরঙ্গদৈর্ঘ্য (850nm, 880nm, 910nm, এবং 940nm) একক ফাইবার পেয়ারের উপর একযোগে প্রেরণ করে। অতিরিক্ত ফাইবার স্ট্র্যান্ড বা সমান্তরাল অপটিক্সে রূপান্তর না করে SWDM কার্যকরভাবে ফাইবারের ক্ষমতাকে চারগুণ করে।
সমালোচনামূলক ব্যাখ্যা:850nm এ OM5 এর EMB OM4 এর স্পেসিফিকেশনের সমান। একক-তরঙ্গদৈর্ঘ্য 850nm ট্রান্সসিভারের জন্য (স্ট্যান্ডার্ড 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 OM4 এর থেকে কোনো দূরত্ব সুবিধা প্রদান করে না। OM5 প্রিমিয়াম শুধুমাত্র লভ্যাংশ প্রদান করে যখন SWDM-সক্ষম ট্রান্সসিভার যেমন 40G-SWDM4, 100G-SWDM4, অথবা উদীয়মান 400G-BD4.2 মডিউল ব্যবহার করে৷
ব্যবহারিক দূরত্ব সীমা:
| ডেটা রেট | স্ট্যান্ডার্ড ট্রান্সসিভার | SWDM ট্রান্সসিভার |
|---|---|---|
| 10 Gbit/s | 400 মি (OM4 এর মতো) | N/A |
| 40 Gbit/s | 150 মি (OM4 এর মতো) | 440 মি (40G-SWDM4) |
| 100 Gbit/s | 100 মি (OM4 এর মতো) | 150 মি (100G-SWDM4) |
| 400 Gbit/s | N/A | 100 মি (400G-BD4.2) |
বর্তমান অবস্থা:
OM5 গ্রহণ প্রাথমিকভাবে প্রত্যাশিত তুলনায় ধীর হয়েছে. খরচ প্রিমিয়াম (সাধারণত OM4-এর উপরে 30-50%) ন্যায়সঙ্গত করা কঠিন যদি না SWDM ট্রান্সসিভারগুলি স্থাপনার পরিকল্পনার অংশ হয়। বেশিরভাগ ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য, OM4 সমান্তরাল অপটিক্সের সাথে মিলিত হয় (MPO/MTP সংযোগ) 40GbE এবং 100GbE-এর জন্য অনুরূপ বা আরও ভাল খরচ-কার্যকারিতা অর্জন করে।
OM5 হাইপারস্কেল পরিবেশের জন্য প্রতিশ্রুতি দেখায় যেখানে ফাইবার স্ট্র্যান্ডের সংখ্যা সীমাবদ্ধ থাকে বা যেখানে 400GbE এবং এর বাইরে স্থানান্তরের পথ ফাইবার সমান্তরালতার উপর তরঙ্গদৈর্ঘ্য মাল্টিপ্লেক্সিংকে সমর্থন করে।
ব্যাপক তুলনা সারণী
| স্পেসিফিকেশন | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| কোর ব্যাস | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| ক্ল্যাডিং ব্যাস | 125μm | 125μm | 125μm | 125μm | 125μm |
| জ্যাকেটের রঙ | কমলা | কমলা | একুয়া | অ্যাকোয়া/ভায়োলেট | চুন সবুজ |
| আলোর উৎস | LED | LED/VCSEL | ভিসিএসইএল | ভিসিএসইএল | ভিসিএসইএল |
| OFL ব্যান্ডউইথ (850nm) | 200 MHz·km | 500 MHz·km | 1,500 MHz·km | 3,500 MHz·km | 3,500 MHz·km |
| EMB (850nm) | N/A | N/A | 2,000 MHz·km | 4,700 MHz·km | 4,700 MHz·km |
| EMB (953nm) | N/A | N/A | N/A | N/A | 2,470 MHz·km |
| সর্বোচ্চ অ্যাটেন্যুয়েশন (850nm) | 3.5 dB/কিমি | 3.5 dB/কিমি | 3.0 dB/কিমি | 3.0 dB/কিমি | 3.0 dB/কিমি |
| 10GbE সর্বোচ্চ দূরত্ব | 33 m | 82 m | 300 m | 400 m | 400 m |
| 40GbE SR4 সর্বোচ্চ দূরত্ব | N/A | N/A | 100 m | 150 m | 150 m |
| 100GbE SR4 সর্বোচ্চ দূরত্ব | N/A | N/A | 70 m | 100 m | 100 m |
| SWDM সমর্থন | না | না | না | না | হ্যাঁ |
| স্ট্যান্ডার্ড | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | TIA-492AAAD (2009) | TIA-492AAAE (2016) |
সঠিক ফাইবার নির্বাচন করা: সিদ্ধান্ত কাঠামো
মূল্যায়ন মানদণ্ড
1. বর্তমান ব্যান্ডউইথের প্রয়োজনীয়তা
আপনার বিদ্যমান নেটওয়ার্ক টপোলজি ম্যাপ করুন এবং প্রতিটি লিঙ্কের গতি চিহ্নিত করুন। আপনি যদি প্রাথমিকভাবে 1GbE সংযোগ চালান, এমনকি OM3ও যথেষ্ট হেডরুম সরবরাহ করে। যাইহোক, যদি 10GbE বা দ্রুত লিঙ্কগুলি প্রচলিত হয়, OM4 বেশিরভাগ পরিবেশের জন্য ব্যবহারিক ন্যূনতম হয়ে ওঠে।
2. তারের রান দূরত্ব
আপনার দীর্ঘতম সম্ভাব্য তারের রান পরিমাপ বা অনুমান করুন। স্ল্যাক লুপ, উল্লম্ব রাইজার, এবং রাউটিং ডিট্যুরগুলি অন্তর্ভুক্ত করুন-ইনস্টল করা তারের দৈর্ঘ্য প্রায়শই সরল-রেখার দূরত্ব 20-40% অতিক্রম করে৷
| যদি দীর্ঘতম রান হয়... | ন্যূনতম সুপারিশ |
|---|---|
| 100 মি | OM3 (100GbE এর জন্য পর্যাপ্ত) |
| 100-150 m | OM4 (40G/100G এর জন্য প্রয়োজনীয়) |
| 150-300 m | OM4 (শুধুমাত্র এই পরিসরে 10GbE) |
| 300-400 m | OM4 (10GbE বর্ধিত নাগাল) |
| 400 মি | একক-মোড OS2 বিবেচনা করুন |
3. ভবিষ্যত মাইগ্রেশন পাথ
ডেটা সেন্টার ব্যান্ডউইথের চাহিদা সাধারণত বার্ষিক 25-50% বৃদ্ধি পায়। একটি ক্যাবলিং ইনফ্রাস্ট্রাকচার যেটি আজ ইনস্টল করা হয়েছে তাতে অন্তত 2-3টি প্রযুক্তি প্রজন্মকে মিটমাট করা উচিত। বেশিরভাগ সংস্থার জন্য, এর অর্থ হল 40GbE/100GbE-এর জন্য ডিজাইন করা, এমনকি যদি বর্তমান সরঞ্জাম 10GbE-তে কাজ করে।
4. বাজেটের সীমাবদ্ধতা
যদিও OM4 OM3 এর তুলনায় একটি শালীন প্রিমিয়াম বহন করে, তারের ইনস্টলেশনের শ্রম খরচ সাধারণত উপাদান খরচের পার্থক্যকে বামন করে। OM4 আজ ইন্সটল করা বনাম OM3 তারের সংগ্রহে 10-20% যোগ করতে পারে কিন্তু পরে রি-কেবলিংয়ের অনেক বেশি খরচ এড়াতে পারে।
সুপারিশ সারাংশ
| অ্যাপ্লিকেশন দৃশ্যকল্প | প্রস্তাবিত ফাইবার |
|---|---|
| উত্তরাধিকার সিস্টেম রক্ষণাবেক্ষণ | বিদ্যমান পরিকাঠামোর সাথে মিল করুন (OM1/OM2) |
| ছোট অফিস/ক্যাম্পাস 1GbE | OM3 |
| এন্টারপ্রাইজ 10GbE ব্যাকবোন | OM4 |
| ডেটা সেন্টার (10G/25G/40G/100G) | OM4 |
| SWDM রোডম্যাপ সহ হাইপারস্কেল | OM5 |
| 400 মিটারের বেশি রান | একক-মোড OS2 |
সংযোগকারী নির্বাচন এবং সর্বোত্তম অনুশীলন
মাল্টিমোড ফাইবারের কর্মক্ষমতা সংযোগকারীর গুণমান এবং পরিচ্ছন্নতার উপর সমালোচনামূলকভাবে নির্ভর করে। উচ্চ-ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য, আমাদের এমপিও/এমটিপি সমাধানগুলি সমান্তরাল অপটিক্স ট্রান্সসিভারগুলির জন্য 8, 12, 16 এবং 24-ফাইবার কনফিগারেশন সমর্থন করে৷ প্রথাগত ডুপ্লেক্স সংযোগের জন্য, LC সংযোগকারীগুলি আমাদের নির্ভুল সিরামিক ফেরুলগুলির সাথে সুসংগত সাব-0.2dB সন্নিবেশ ক্ষতি নিশ্চিত করে সর্বোচ্চ পোর্ট ঘনত্ব প্রদান করে।
পোলিশ প্রকার
পিসি (শারীরিক যোগাযোগ): Basic polish, adequate for most multimode applications. Return loss typically >30dB।
UPC (আল্ট্রা ফিজিক্যাল কন্টাক্ট): Enhanced polish with better surface finish. Return loss typically >50dB। উচ্চ -গতির অ্যাপ্লিকেশনের জন্য প্রস্তাবিত৷
APC (কোণ শারীরিক যোগাযোগ): 8-degree angled polish minimizes back-reflection. Return loss >60dB। প্রাথমিকভাবে একক-মোড ফাইবারের সাথে ব্যবহৃত কিন্তু বিশেষ মাল্টিমোড অ্যাপ্লিকেশনের জন্য উপলব্ধ।
ক্লিনিং প্রোটোকল
দূষণ লিঙ্ক ব্যর্থতার প্রধান কারণ। এমনকি একটি একক 1μm ধূলিকণা একটি 50μm কোরের মাধ্যমে উল্লেখযোগ্য আলোর সংক্রমণকে ব্লক করতে পারে। প্রতি মিলনের আগে, 200x বা উচ্চতর ম্যাগনিফিকেশন ফাইবার স্কোপ সহ সংযোগকারী প্রান্তের মুখগুলি-পরিদর্শন করুন এবং IPA (আইসোপ্রোপাইল অ্যালকোহল) বা ড্রাই ক্লিনিং ক্যাসেট ব্যবহার করে লিন্ট-ফ্রি ওয়াইপ দিয়ে পরিষ্কার করুন৷
ব্যবসায়িক কেস তৈরি করা: মালিকানার মোট খরচ
মাল্টিমোড ফাইবার গ্রেডের মধ্যে খরচের পার্থক্য প্রায়শই এটি প্রদর্শিত হওয়ার চেয়ে কম তাৎপর্যপূর্ণ হয়:
উপাদান খরচ উদাহরণ (100m প্যাচ কর্ড):
OM3: ~$45
OM4: ~$52 (15% প্রিমিয়াম)
OM5: ~$68 (OM3 এর উপর 51% প্রিমিয়াম)
ইনস্টলেশন শ্রম(সমস্ত গ্রেডের জন্য একই): ~$150-300 প্রতি রান
যখন ইনস্টলেশন শ্রম মোট খরচে প্রাধান্য পায়, তখন OM3 এর উপর OM4 নির্দিষ্ট করার ক্রমবর্ধমান ব্যয় নগণ্য হয়ে যায়-যদিও ভবিষ্যতে ব্যান্ডউইথের সীমাবদ্ধতার বিরুদ্ধে বীমা যথেষ্ট।
নতুন ডেটা সেন্টার নির্মাণের জন্য, আমরা ডিফল্ট স্পেসিফিকেশন হিসাবে OM4 সুপারিশ করি। পরিমিত অগ্রিম বিনিয়োগ 10GbE, 25GbE, 40GbE, এবং 100GbE সরঞ্জামগুলির সাথে সাধারণ র্যাক-থেকে-র্যাক এবং সারি-থেকে-সারির দূরত্বের মধ্যে দূরত্বের সীমাবদ্ধতা ছাড়াই সামঞ্জস্যতা নিশ্চিত করে৷
