এমপিও/এমটিপি ফাইবার: আপনার পরবর্তী ডেটা সেন্টার তৈরির আগে আপনার প্রয়োজনীয় আসল কথা

গত নভেম্বরে, আমি ফিনিক্সের একজন গ্রাহকের কাছ থেকে একটি কল পেয়েছি। তারা সবেমাত্র 100G মেরুদণ্ডে মোড়ানো-লিফ বিল্ডআউট-ছয় মাসের পরিকল্পনা, সুন্দর তারের ব্যবস্থাপনা, রঙ-কোড করা সবকিছু। অর্ধেক আপলিংক আলোচনা করবে না.

কেউ একজন টাইপ এ ডিজাইনের জন্য টাইপ বি ট্রাঙ্কের একটি বাক্স ধরেছে। বাক্সগুলো দেখতে একই রকম ছিল। অংশ সংখ্যা এক অঙ্ক দ্বারা পৃথক.

চার ঘণ্টার সমস্যা সমাধান। তাদের প্রধান প্রকৌশলীর জন্য 6 AM ফ্লাইট। চূড়ান্ত ক্ষতি: জরুরী শ্রমে $14,200, এবং সেই শেষ মিনিটের প্লেনের টিকিটের জন্য $1,847। আমি এখনও চালান স্ক্রিনশট কোথাও আছে.

সেজন্যই এই লেখাটা লিখছি। এমপিও/এমটিপি ফাইবার রকেট বিজ্ঞান নয়, তবে আপনি যদি মনোযোগ না দেন তবে বিশদ বিবরণ আপনাকে ধ্বংস করবে। এবং আপনার পোর্ট কাউন্টের সাথে পেনাল্টি স্কেল-একটি এলসি প্যাচ এলোমেলো করে, আপনি একটি লিঙ্ক হারাবেন। একটি MTP ট্রাঙ্ক জগাখিচুড়ি, আপনি বারো হারান.

এমপিও বনাম এমটিপি: আসুন এই বিভ্রান্তি মেরে ফেলি

আমি এই প্রশ্ন ক্রমাগত পেতে. "এমটিপি কি শুধুই ব্যয়বহুল এমপিও?"

সাজানোর. কিন্তু এটি একটি লেক্সাস শুধুমাত্র একটি ব্যয়বহুল টয়োটা কিনা জিজ্ঞাসা করার মত. প্রযুক্তিগতভাবে হ্যাঁ, কার্যত না।

এমপিও একটি সংযোগকারী মান। IEC 61754-7, TIA-604-5-সাধারণ বর্ণমালার স্যুপ। একটি ফেরুল ছাঁচ সহ যে কোনও কারখানা এমপিও সংযোগকারীকে স্ট্যাম্প আউট করতে পারে।

MTP হল US Conec এর ব্র্যান্ড। তারা ফরম্যাটে মাল্টি-ফাইবার পুশ-আবিস্কার করেছে, তারপর এটিকে পরিমার্জন করতে কয়েক দশক ব্যয় করেছে। একই পদচিহ্ন, কঠোর সহনশীলতা, ভাল উপকরণ।

এখানে সবচেয়ে তুলনামূলক চার্ট মিস করা জিনিস: প্লাস্টিক-বনাম-ধাতু ক্ল্যাম্প বিতর্ক ভুলে যান। যে একটি বিক্ষেপ.

উপবৃত্তাকার গাইড পিন পুরো বলগেম।

স্ট্যান্ডার্ড এমপিও রাউন্ড গাইড পিন ব্যবহার করে। যখন আপনি দুটি সংযোগকারীকে সঙ্গম করেন, তখন গোলাকার পিনগুলি প্রান্তিককরণের স্লিভে সামান্য নড়তে পারে-হয়ত এখানে একটি মাইক্রন, সেখানে একটি মাইক্রন৷ তেমন শোনাচ্ছে না। কিন্তু এটি 200 বার করুন, এবং পরিধানের প্যাটার্ন অসম হয়ে যাবে। বাইরের ফাইবারের অবস্থানগুলি প্রবাহিত হতে শুরু করে। আপনার সন্নিবেশ ক্ষতি আপ creeps.

MTP এর উপবৃত্তাকার পিন? তারা স্ব-কেন্দ্র। প্রতি একক সময়. আপনি যখন তাদের প্লাগ ইন করেন তখন আপনি পার্থক্য অনুভব করতে পারেন-পিন সিট বসার সময় এই নির্দিষ্ট ক্লিক হয়, যে অস্পষ্টতা আপনি সস্তা এমপিওতে পান।

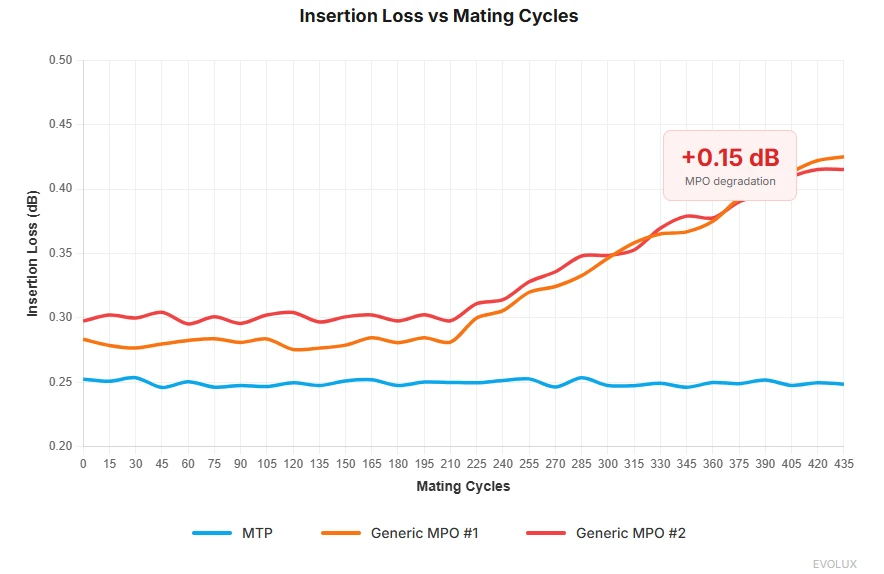

আমরা গত বছর একটি নির্যাতন পরীক্ষা চালিয়েছিলাম: ছয়টি ভিন্ন সংযোগকারী নমুনায় 437টি মিলন চক্র। চক্র 300 দ্বারা, দুটি জেনেরিক এমপিও 1 এবং 12 পজিশনে 0.15 ডিবি অবনতি দেখাচ্ছিল। এমটিপি? চক্র 400 মাধ্যমে সমতল লাইন।

যে 0.15 dB ভীতিকর শোনাচ্ছে না যতক্ষণ না আপনি একটি 400G লিঙ্কে শূন্য মার্জিন ছাড়া তিনটি মিলন পয়েন্ট স্ট্যাক করছেন।

এই জিনিস ভিতরে কি

দ্রুত শারীরস্থানের পাঠ, কারণ জিনিসগুলি ভেঙে গেলে সাহস বোঝা সাহায্য করে।

ফেরুল

একটি ছোট সিরামিক ইটের চিত্র করুন যেখানে 12টি ছিদ্রযুক্ত অবস্থানে ড্রিল করা হয়েছে যা প্রায় 1 মাইক্রন পর্যন্ত সঠিক। একটি মানুষের চুল 70 মাইক্রন চওড়া। আমরা একটি চুলের 1/70 তম কথা বলছি।

MTP সংযোগকারীগুলিতে, ফেরুলটি স্প্রিংসের উপর ভাসতে থাকে। কেন? কারণ যখন আপনি দুটি সংযোগকারীকে একত্রে জ্যাম করেন, তখন তারা কখনই পুরোপুরি সারিবদ্ধ হয় না। ফ্লোট ফেরুল মাইক্রোকে সামঞ্জস্য করতে দেয়- যাতে যোগাযোগের চাপ এক কোণকে বিস্মৃতিতে পিষে না দিয়ে সমানভাবে ছড়িয়ে পড়ে।

সেই স্প্রিং মেকানিজমের কারণেই MTP সংযোগকারীকে সঙ্গম করার সময় আপনার মৃত্যু-করা উচিত নয়। আমি টেকস পেশী তাদের একসাথে দেখেছি যেমন তারা লাগ বাদামকে শক্ত করছে। ফ্লোটের পুরো পয়েন্টটি হল সংযোগকারীকে তার নিজস্ব প্রান্তিককরণ খুঁজে পেতে দেওয়া। এটি ক্লিক না হওয়া পর্যন্ত শুধু চাপুন। সম্পন্ন

গাইড পিন

ইতিমধ্যে উপবৃত্তাকার নকশা সম্পর্কে ranted. পিনগুলি নিজেই শক্ত খাদ হয়-এগুলি মাশরুম ছাড়াই হাজার হাজার সন্নিবেশ থেকে বেঁচে থাকে।

পুরুষ সংযোগকারী পিন আছে. মহিলা সংযোগকারী ছিদ্র আছে. সুস্পষ্ট শোনাচ্ছে, কিন্তু আমি দেখেছি মানুষ একটি অন্ধকার ক্যাবিনেটে সকাল 2 টায় পুরুষের সাথে-পুরুষের সাথে-মিলনের চেষ্টা করে৷ কাজ করে না। আমি কিভাবে জানি আমাকে জিজ্ঞাসা করুন.

হাউজিং

স্ট্যান্ডার্ড MTP হাউজিং হল এক-টুকরো-পোলারিটি এবং লিঙ্গ কারখানায় সেট করা হয়৷ আপনি ভুল অর্ডার করেছেন, আপনি হয় তারগুলি ফেরত দিচ্ছেন বা অ্যাডাপ্টার প্যানেল কিনছেন৷

এখানে এমন কিছু যা ডেটাশীট আপনাকে বলবে না: অ-জলবায়ু-নিয়ন্ত্রিত প্রান্তের সাইট বা শিল্প পরিবেশে, সস্তা MPO প্লাস্টিকের আবাসন কয়েক বছর পরে ভঙ্গুর হয়ে যায়৷ আমাদের স্ট্রেস টেস্টিং ল্যাবে, আমরা চরম থার্মাল সাইক্লিংয়ের অধীনে জেনেরিক নকঅফের সাথে জেনুইন এমটিপি হাউজিং তুলনা করেছি। অনেক নির্মাতারা তাদের হাউজিং ছাঁচে অতিরিক্ত পুনর্ব্যবহৃত উপাদান মিশ্রিত করে খরচ কমিয়ে দেয়-এটি আণবিক শৃঙ্খলের অবক্ষয় ঘটায় যা খালি চোখে অদৃশ্য। কিন্তু থার্মাল সাইক্লিং পরীক্ষার পরে (-40 ডিগ্রি থেকে +75 ডিগ্রি), ল্যাচের ক্লান্তি প্রতিরোধ ক্ষমতা 40% এর বেশি কমে যায়। আমরা গ্রাহকদের কাছ থেকে ফিরে আসা "বিচ্ছিন্ন" সংযোগকারীগুলি পেয়েছি, এবং টিয়ারডাউন বিশ্লেষণ ধারাবাহিকভাবে ক্লাসিক উপাদানের ক্ষত দেখায়। সেই কারণেই আমরা শুধুমাত্র হাই-স্পেক ভার্জিন পলিথারিমাইড (PEI) রজন ব্যবহার করার উপর জোর দিই। এটি কাগজে আরও বেশি খরচ করে, কিন্তু এটি নিশ্চিত করে যে আপনার সংযোগকারীরা ডেটা সেন্টারে দশ বছর পরেও একই ক্রিস্প ক্লিকের সাথে সঙ্গম করছে।

MTP PRO কনফিগারেবিলিটি সমস্যার সমাধান করে (পরে আরও কিছু), কিন্তু আপাতত, শুধু জেনে রাখুন: অর্ডার করার আগে ট্রিপল-আপনার স্পেসিক্স চেক করুন। একটি $400 ট্রাঙ্ক তারের জন্য RMA প্রক্রিয়া তিন সপ্তাহ সময় নেয়।

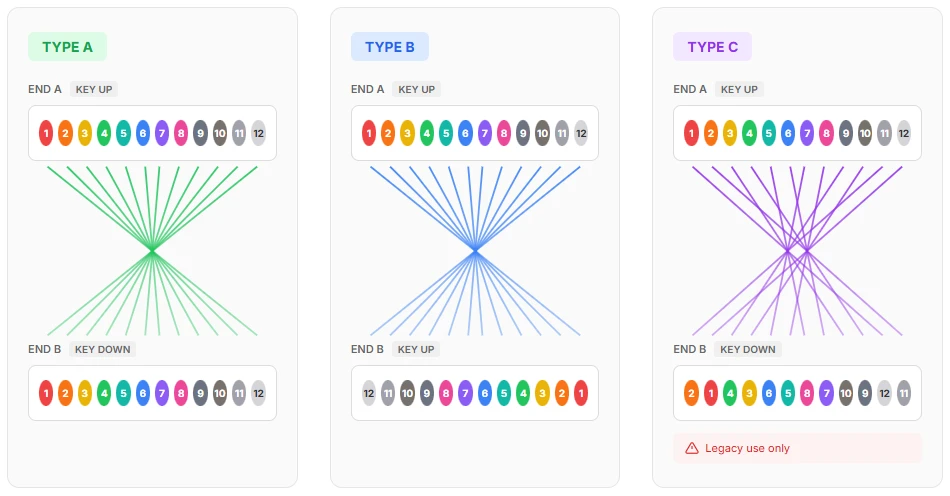

পোলারিটি। এখানে মনোযোগ দিন.

আমি এই বিভাগে অনেক বেশি সময় ব্যয় করতে যাচ্ছি কারণ আমি যে এমপিও ট্রাবলশুটিং কলগুলি করেছি তার 60% এর জন্য পোলারিটি ত্রুটিগুলি দায়ী৷ এটা বিরক্তিকর. এটা ক্লান্তিকর. এবং আপনি এটি উপেক্ষা করলে এটি আপনার বৃহস্পতিবারের রাতকে একেবারে ধ্বংস করে দেবে।

ডুপ্লেক্স ফাইবার সহজ। Tx থেকে Rx, Rx থেকে Tx। একটি বাচ্চা এটা বুঝতে পারে.

এক সংযোগকারীতে বারোটি তন্তু? প্রতিটি অবস্থান গুরুত্বপূর্ণ। এবং তিনটি-তিন-বিভিন্ন উপায়ে নির্মাতারা এই ক্যাবলগুলিকে ওয়্যার করে৷

টাইপ A

এক প্রান্তে চাবি, অন্য প্রান্তে কী। কেবলটি অভ্যন্তরীণভাবে ফাইবার অ্যারেকে মিরর করে। পজিশন 1 পজিশন 1 এ যায়, কিন্তু ফিজিক্যাল ফ্লিপ মানে ডুপ্লেক্স ব্রেকআউটের জন্য জোড়া লাইন আপ সঠিকভাবে।

টাইপ বি

উভয় শেষ কী আপ. তারের সংলগ্ন জোড়া অদলবদল করে: 1↔2, 3↔4, 5↔6, এবং আরও অনেক কিছু। SR4 ট্রান্সসিভারের জন্য সাধারণ।

টাইপ সি

আমি ব্যক্তিগতভাবে টাইপ সি ঘৃণা করি। মান অবশ্যই এটি অন্তর্ভুক্ত করে। কিন্তু অনুশীলনে? এটা একটা ফাঁদ।

টাইপ সি টাইপ A ফ্লিপের উপরে একটি জোড়া ফ্লিপ করে। শুধুমাত্র আমি এটিকে সঠিকভাবে ব্যবহার করতে দেখেছি একটি খুব নির্দিষ্ট লিগ্যাসি সিস্কো কনফিগারেশনে, এবং তারপরেও, যে প্রযুক্তি এটি ইনস্টল করেছে তারা কোনও ডকুমেন্টেশন রেখে যায়নি। আমরা দুই দিন রিভার্স-ইঞ্জিনিয়ারিং মেরুত্ব মানচিত্রটি কাটিয়েছি।

আমার পরামর্শ: আপনি বিদ্যমান টাইপ সি পরিকাঠামোর সাথে মেলে না থাকলে, ভান করুন যে এটি বিদ্যমান নেই। তোমার ঘুম ভালো হবে।

কেন এটি বাস্তব জীবনে গুরুত্বপূর্ণ

এখানে একটি সাধারণ মেরুদণ্ড-পাথের পথ রয়েছে:

মেরুদণ্ডের সুইচ → টাইপ বি ট্রাঙ্ক → এমটিপি প্যাচ প্যানেল → টাইপ এ প্যাচ → পাতার সুইচ

সবকিছু কাজ করে। এখন কল্পনা করুন যে কেউ-হয়ত একজন ঠিকাদার, হতে পারে একটি ছুটে আসা রাতে-শিফ্ট টেক-টাইপ বি ট্রাঙ্ককে টাইপ A-এর জন্য অদলবদল করে৷ বাক্সগুলি দেখতে একই রকম ছিল৷ লেবেল ছোট ছিল.

কি হয়? আংশিক সংযোগ। ফাইবার 1-2 কাজ করে। ফাইবার 3-4 করে না। ফাইবার 5-6 কাজ করে। ইত্যাদি।

লক্ষণটি দেখতে ঠিক একটি খারাপ ট্রান্সসিভারের মতো। অথবা একটি নোংরা সংযোগকারী। অথবা একটি ফাইবার বিরতি. কেউ শেষ পর্যন্ত পোলারিটি ম্যাপার ভেঙ্গে আসল সমস্যাটি আবিষ্কার করার আগে আপনি ভূতের পিছনে ছুটতে ঘন্টা নষ্ট করবেন।

একজন প্রস্তুতকারক হিসাবে, সবচেয়ে ভয়ঙ্কর জিনিসটি জটিল ওয়্যারিং স্কিম নয়-এটি "লুকানো উত্পাদন ত্রুটি।" আমাদের এক দশকে-উৎপাদন অভিজ্ঞতার প্লাস, আমরা দেখেছি যখন সমাবেশ প্রক্রিয়ার সঠিক নিয়ন্ত্রণের অভাব হয় তখন কী ঘটে। সবচেয়ে সাধারণ ব্যর্থতা মোড? সমাপ্তির সময় ফাইবার রিবন ঘূর্ণন থেকে পোলারিটি ত্রুটি। স্বয়ংক্রিয় যাচাই ব্যতীত, ক্লান্ত কর্মীরা অসাবধানতাবশত ফিতাটিকে 180 ডিগ্রি ঘোরাতে পারে-একটি ভুল যা খালি চোখে অদৃশ্য কিন্তু লিঙ্কটির জন্য ধ্বংসাত্মক। শিল্পের ব্যর্থতার বিশ্লেষণের প্রতিবেদনগুলি প্রস্তাব করে যে এটি প্রায় 1% তারের জন্য সুবিধাগুলি থেকে নির্বোধ ব্যবস্থা ছাড়াই। আমাদের প্রোডাকশন লাইনে, আমরা সম্পূর্ণ স্বয়ংক্রিয় পোলারিটি টেস্টিং প্রয়োগ করি{10}}প্রতিটি তার পাঠানোর আগে একটি অনন্য পোলারিটি ফিঙ্গারপ্রিন্ট তৈরি করে। পোলারিটি ম্যানেজমেন্ট ইনস্টলারের ভাগ্যের উপর নির্ভর করা উচিত নয়; ফিজিক্যাল ফুলপ্রুফিং এবং স্বয়ংক্রিয় পরিদর্শনের মাধ্যমে কারখানায় লক ডাউন করা দরকার।

সেই দুঃস্বপ্নের পরে, আমরা একটি কঠিন নিয়ম তৈরি করেছিলাম: যে কোনও বড় স্থাপনার ক্ষেত্রে, আমরা ট্রেতে যাওয়ার আগে 5% তারগুলিকে এলোমেলোভাবে টেনে-পরীক্ষা করি৷ প্রকৃত ফাইবার ম্যাপিং যাচাই করুন, স্টিকার নয়। লেবেল বিশ্বাস করবেন না.

ফিক্স

দলিল। সবকিছু।

আপনি একটি একক কেবল চালানোর আগে, একটি পোলারিটি মানচিত্র তৈরি করুন। স্প্রেডশীট, ভিজিও ডায়াগ্রাম, ন্যাপকিন স্কেচ-আমি কিছু চিন্তা করি না। শুধু লিখুন:

কি তারের টাইপ কোথায় যায়

প্রতিটি প্রান্তে চাবি কোন দিকে মুখ করে

প্রত্যাশিত ফাইবার-থেকে-ফাইবার ম্যাপিং কী

পোলারিটি টাইপ দিয়ে প্রতিটি তারের উভয় প্রান্তে লেবেল দিন। শুধু অংশ সংখ্যা নয়-প্রকৃত মেরুত্ব। আমি রঙিন টেপ ব্যবহার করি: A-এর জন্য নীল, B-এর জন্য হলুদ। নিম্ন-প্রযুক্তি, কিন্তু এটি কাজ করে।

একজন গ্রাহক আমি তাদের ডকুমেন্টেশন ডাটাবেসের সাথে লিঙ্ক করা QR কোড প্রিন্ট করে কাজ করি। ওভারকিল? হতে পারে। কিন্তু তিন বছরে তাদের কোনো মেরুত্বের ঘটনা ঘটেনি।

দ্রষ্টব্য: এই দুটি-সেগমেন্ট পাথ 4×25G ব্রেকআউটের জন্য সঠিক পোলারিটি বজায় রাখে। পুনঃগণনা ছাড়াই তারের পরিবর্তন করুন, এবং আপনি মধ্যরাতে সমস্যা সমাধান করছেন।

লোকসান বাজেট গণিত

প্রতিটি অপটিক্যাল লিঙ্ক একটি পাওয়ার বাজেট আছে. ট্রান্সমিটার এক্স ডিবিএম বের করে। রিসিভারের কমপক্ষে Y dBm প্রয়োজন। পার্থক্য হল আপনার ক্ষতির বাজেট-যা আপনি ফাইবার অ্যাটেন্যুয়েশন, সংযোগকারীর ক্ষতি এবং স্প্লাইসে খরচ করেন।

10G এ, ক্ষতির বাজেট উদার ছিল। আপনি আবর্জনা সংযোগকারী ব্যবহার করতে পারেন এবং এখনও মার্জিন আছে.

100G এ, গণিত আরও শক্ত হয়ে যায়।

400G-এ, আপনি একটি dB-এর দশমাংশ গণনা করছেন যেমন একজন কৃপণ পেনি গণনা করছেন।

100GBASE-SR4 উদাহরণ

IEEE আপনাকে 100 মিটারে OM4 এর উপরে 100G SR4 এর জন্য 1.9 dB মোট চ্যানেল লস দেয়।

আসুন একটি বাস্তবসম্মত লিঙ্ক তৈরি করি:

100m OM4: 3.5 dB/km × 0.1 কিমি=0.35 dB

দুটি MTP মিলন (সুইচ→প্যানেল, প্যানেল→প্যাচ)

আপনি যদি প্রতিটি 0.75 ডিবিতে জেনেরিক এমপিও ব্যবহার করেন:

যে মার্জিন না. এটি আপনার পরীক্ষার সরঞ্জামের ত্রুটি বার।

এক প্রান্তে-মুখে এক কণা ধুলো, আর আপনার বাজেট বেশি। একটি সামান্য দীর্ঘ তারের রান, বাজেটের বেশি। একটি সংযোজক যা শুক্রবার বিকেলের শিফট থেকে ফ্যাক্টরিতে, বাজেটের বেশি।

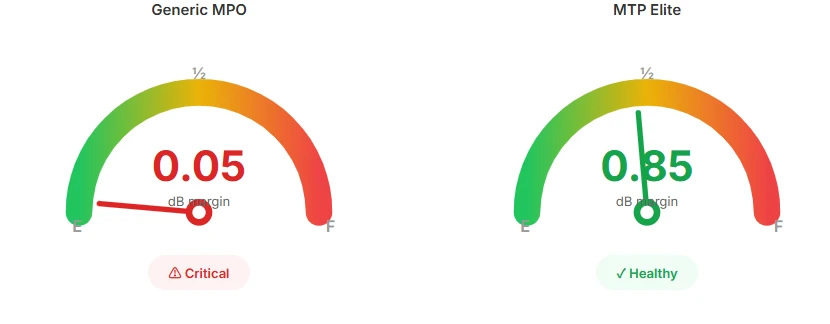

MTP এলিট এর সাথে একই লিঙ্ক প্রতিটি 0.35 dB এ:

এখন আপনি শ্বাস নিতে পারেন। ধুলাবালি হয়। তাপমাত্রা বাড়ে। ফাইবার বয়স। সেই 0.85 dB মার্জিন বাস্তব জগতকে শোষণ করে।

রোড ট্রিপ উপমা

ক্ষতির বাজেটের কথা চিন্তা করুন যেমন একটি গ্যাস ট্যাঙ্ক দিয়ে ক্রস{0}}দেশে গাড়ি চালানো যা আপনি রিফিল করতে পারবেন না।

জেনেরিক এমপিও আপনাকে অর্ধেক ট্যাঙ্কে শুরু করে। ছোট ট্রিপ? ফাইন। কিন্তু ফিনিক্স থেকে ডেনভার পর্যন্ত এটি তৈরি করার চেষ্টা করুন, এবং আপনি প্রতি মাইল ঘামছেন, ধোঁয়ায় গ্যাস স্টেশনে প্রবেশ করছেন।

MTP এলিট আপনাকে সম্পূর্ণরূপে শুরু করে। একই গন্তব্য, কিন্তু এখন আপনি একটি চক্কর নিতে পারেন, এসি চালাতে পারেন, যখন আপনি নির্মাণ ট্র্যাফিককে আঘাত করেন তখন আতঙ্কিত হবেন না।

গন্তব্য (আপনার ডেটা রেট) পরিবর্তন হয় না। বিস্ময়ের জন্য আপনার মার্জিন আছে.

MTP এলিট বনাম স্ট্যান্ডার্ড: কখন প্রিমিয়াম দিতে হবে

US Conec দুটি গ্রেড বিক্রি করে:

স্ট্যান্ডার্ড MTP:সর্বোচ্চ 0.50 dB সন্নিবেশ ক্ষতি। সাধারণত প্রায় 0.35 ডিবি।

এমটিপি এলিট:সর্বোচ্চ 0.35 ডিবি। সাধারণত 0.15-0.25 ডিবি।

ফাইবার গণনা এবং বিক্রেতার উপর নির্ভর করে এলিট খরচ 15-30% বেশি। এটা মূল্য?

এখানে আমি এটা সম্পর্কে চিন্তা কিভাবে.

এলিট যান যখন:

সবকিছু যোগ করার পরে আপনার ক্ষতির গণিত 0.5 dB-এর কম মার্জিন ছেড়ে যায়

আপনার পথে তিন বা তার বেশি মিলন বিন্দু আছে

আপনি এখন 400G করছেন, অথবা 3 বছরের মধ্যে হবে৷

কেবলটি হল মেরুদণ্ডের অবকাঠামো যা এক দশক ধরে দেয়ালে থাকবে

মান ঠিক থাকে যখন:

মাত্র 1-2টি মিলনের সাথে 50m এর নিচে লিঙ্ক

40G বা 100G এ আরামদায়ক মার্জিন

প্যাচ কর্ডগুলি আপনি প্রতি বছর প্রতি বছর প্রতিস্থাপন করবেন-কেন ভোগ্যপণ্যের জন্য প্রিমিয়াম দিতে হবে?

সত্যিকার অর্থে টাইট বাজেট এবং আপনি এটি কাজ করে প্রমাণ করার জন্য গণিত করেছেন

আমার সাধারণ নিয়ম: ট্রাঙ্কের জন্য অভিজাত, প্যাচের জন্য স্ট্যান্ডার্ড।

এখানে যুক্তি আছে. ট্রাঙ্কগুলি ছাদে, মেঝের নীচে, দেয়ালের মধ্য দিয়ে যায়। তারা সেখানে ৭-১০ বছর থাকে। এটি আপনার নেটওয়ার্কের ভিত্তি-আপনি এক দশকের জন্য স্পর্শ করবেন না এমন অবকাঠামোর জন্য ক্ষতির মার্জিন থেকে একেবারে সস্তা হতে পারবেন না।

একটি উত্পাদন নির্ভুলতার দৃষ্টিকোণ থেকে, এলিট এবং স্ট্যান্ডার্ড গ্রেডের মধ্যে পার্থক্য কেবল কাগজে 0.1 ডিবি নয়। এলিট-গ্রেড কানেক্টর তৈরির জন্য এক্সটেন্ডেড সুপার-এন্ডের পলিশিং-মুখের বর্ডারলাইন জ্যামিতি পরামিতি সহ যেকোনও ফেরুলের প্রত্যাখ্যানের প্রয়োজন হয় যেমন অ্যাপেক্স অফসেট। গ্রাহকদের কাছে আমার নীচের-লাইনের সুপারিশ: ট্রাঙ্কগুলি অবশ্যই এলিট হতে হবে৷ একবার ট্রাঙ্ক সংযোগকারীগুলিকে তারের ট্রেতে চাপা দেওয়া হলে, তাদের মিলনের পয়েন্টগুলি স্থির করা হয়। প্যাচ কর্ড তরল এবং ক্রমাগত অদলবদল পেতে. যদি আপনার ট্রাঙ্ক ফেরুল জ্যামিতি নিখুঁত না হয়, তাহলে আপনার প্যাচ কর্ডগুলি কতটা ভাল তা বিবেচ্য নয়{10}}শারীরিক যোগাযোগের চাপ সর্বদা অসম থাকবে৷ নড়াচড়া করে না এমন নির্ভুল উপাদানগুলিতে অর্থ ব্যয় করুন। এটি সেই খরচ দর্শন যা প্রকৃতপক্ষে উত্পাদনে অর্থবহ করে তোলে।

প্যাচ? তারা ভোগ্য জিনিস. অপস টেকগুলি তাদের ধাক্কা দেয়, তাদের পুনরায় রুট করে, তাদের উপর পা রাখে, ঘটনাক্রমে তাদের উপর চেয়ারগুলি রোল করে। তাদের অদলবদল হওয়ার আগে গড় আয়ু হয়ত ছয় মাস থেকে এক বছর। প্রান্তিক ট্রাঙ্কগুলি চালানোর সময় এলিট প্যাচগুলিতে প্রিমিয়াম ডলার খরচ করা পিছনের দিকে-আপনি দরজার নব পালিশ করছেন যখন ভিত্তি ফাটল৷

একটি ব্যতিক্রম: আপনি যদি একটি কোলোতে-মিট রুমের মাধ্যমে সংযোগ স্থাপন করেন-, তাহলে সব জায়গায় এলিট যান৷ আপনি সেই হ্যান্ডঅফ প্যানেলের অন্য দিকে তারের গুণমান নিয়ন্ত্রণ করতে পারবেন না।

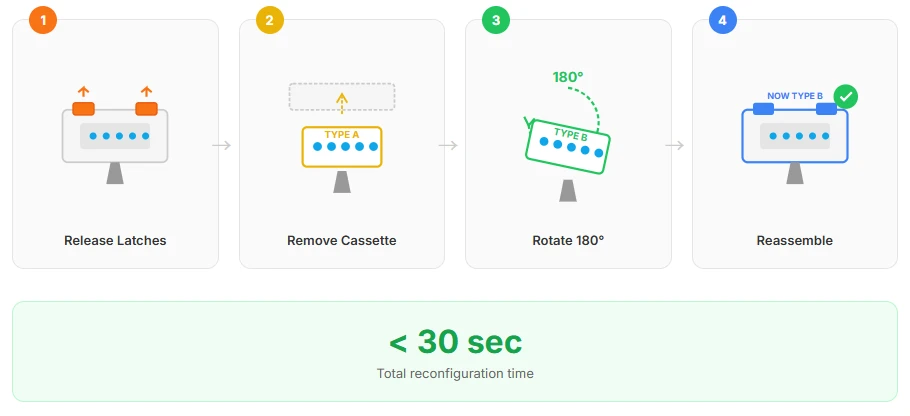

MTP PRO: ক্ষেত্র মেরামত যা আসলে কাজ করে

ঐতিহ্যগত MTP কারখানায় পোলারিটি এবং লিঙ্গ লক করে। অর্ডার ভুল? এটি ফেরত দিন, তিন সপ্তাহ অপেক্ষা করুন, আপনার প্রকল্প পরিচালককে ব্যাখ্যা করুন কেন সময়সূচী পিছলে গেল।

MTP PRO আপনাকে ক্ষেত্রের মধ্যে পোলারিটি (টাইপ A ↔ টাইপ B) এবং লিঙ্গ (পুরুষ ↔ মহিলা) পরিবর্তন করতে দেয়। পোলারিটির জন্য কোন বিশেষ সরঞ্জাম-শুধু হাউজিং পপ করুন। লিঙ্গ পরিবর্তনের জন্য একটি পিন নিষ্কাশন সরঞ্জাম প্রয়োজন, কিন্তু এটি এখনও 30-সেকেন্ডের কাজ।

প্রিমিয়াম স্ট্যান্ডার্ড MTP এর 20-40%। খাড়া শোনাচ্ছে।

তবে আসুন একটি স্ক্রু-আপে গণিত করি:

আপনি যদি ইতিমধ্যে ইনস্টল করা আছে তা নিয়ে কোনো অস্পষ্টতার সাথে একটি বড় স্থাপনা করছেন, MTP PRO প্রথমবার নিজের জন্য অর্থ প্রদান করে যখন কিছু অঙ্কনের সাথে মেলে না।

কোলোকেশন বা তৃতীয় পক্ষের-পরিচালিত পরিবেশের জন্য, আমরা সাধারণত গ্রাহকদের বিশেষ MTP PRO সরাসরি সুপারিশ করি। সেই "ব্ল্যাক বক্স" পরিস্থিতিতে যেখানে আপনি অন্য প্রান্তের মেরুতা বা লিঙ্গ অনুমান করতে পারবেন না, ক্ষেত্র-PRO-এর পরিবর্তনযোগ্য ক্ষমতা কেবল সুবিধাজনক নয়-এটি বীমা। আমরা দেখেছি যে গ্রাহকরা এক সপ্তাহের জন্য পুরো দশটি-হাজার-ফাইবার প্রকল্প বন্ধ করে দিয়েছে কারণ উভয় প্রান্তই পুরুষ বলে প্রমাণিত হয়েছে৷ একজন প্রস্তুতকারক হিসেবে, আমরা PRO-সিরিজ কানেক্টর তৈরি করি যাতে কনফিগারেশন কর্তৃপক্ষকে ফিল্ডে ফিরিয়ে দেওয়া হয়-প্রাথমিক-পর্যায়ের যোগাযোগের ফাঁকের কারণে সৃষ্ট সাপ্লাই চেইন ঝুঁকি দূর করে।

ছোট, ভাল{0}}ডকুমেন্টেড বিল্ডগুলির জন্য যেখানে আপনি প্রতিটি ভেরিয়েবল নিয়ন্ত্রণ করেন? স্ট্যান্ডার্ড ঠিক আছে।

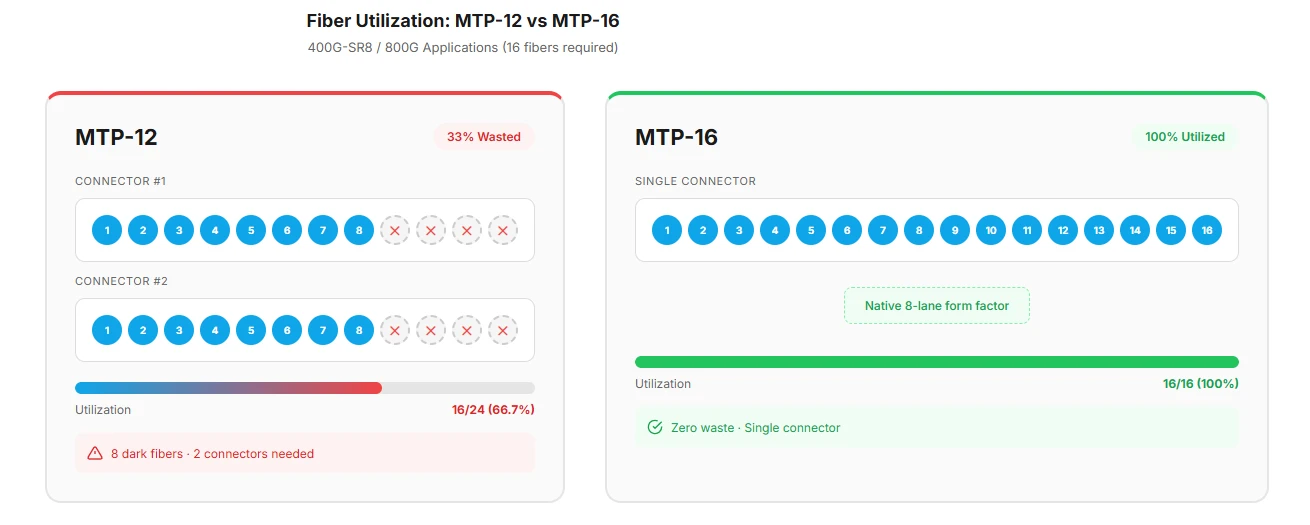

MTP-16: ফাইবার নষ্ট করা বন্ধ করুন

12-ফাইবার MTP সম্পর্কে নোংরা গোপন: এটি 8-লেন অ্যাপ্লিকেশনের জন্য আপনার ফাইবারের এক তৃতীয়াংশ নষ্ট করে।

40G 4 লেন ব্যবহার করে (8 ফাইবার). 100G 4 লেন ব্যবহার করে (8 ফাইবার). 400G 8 লেন ব্যবহার করে (16 ফাইবার). 800G 8 লেন ব্যবহার করে (16 ফাইবার)।

MTP-16 এটি ঠিক করে। ষোলটি তন্তু, আটটি ডুপ্লেক্স জোড়া, শূন্য বর্জ্য।

400G-SR8 এবং আসন্ন 800G তরঙ্গের জন্য, MTP-16 হল নেটিভ ফর্ম ফ্যাক্টর৷ আপনি যদি নতুন AI প্রশিক্ষণের পরিকাঠামো তৈরি করেন-যে GPU ক্লাস্টারগুলির এখন MTP-16-এ প্রতিটি নোড-স্ট্যান্ডার্ডাইজের মধ্যে 400G বা 800G প্রয়োজন৷ খরচ ডেল্টা নগণ্য, এবং আপনি দুই বছরের মধ্যে 12-ফাইবার ট্রাঙ্ক বের করতে পারবেন না।

গত মাসে একটি হাইপারস্কেলার যোগাযোগের কাছ থেকে শুনেছি: তারা ইতিমধ্যেই সমস্ত নতুন বিল্ডের জন্য MTP-16-এ প্রতিশ্রুতিবদ্ধ হয়েছে। ফাইবার ব্যবহারের উন্নতি একাই টুলিং পরিবর্তনকে ন্যায্যতা দিয়েছে।

শেষ-মুখ পরিদর্শন: বিরক্তিকর অংশ যা আপনাকে বাঁচায়

আমি এটি সংক্ষিপ্ত রাখব কারণ এটি সবচেয়ে কম আকর্ষণীয় বিষয়। কিন্তু এটা এড়িয়ে যাওয়ায় মানুষ $2,000 ট্রান্সসিভার পোড়ায়।

MTP সংযোগকারীর একটি ফেরুলে 12, 16, বা 24টি ফাইবার থাকে। একটি ফাইবারের একটি দূষণ কণা পুরো সংযোগকারীকে ট্যাঙ্ক করে। ফাইবার গণনা সহ দূষণ স্কেলের মতভেদ।

IEC 61300-3-35 পরিষ্কার সংজ্ঞায়িত করে। এখানে সারসংক্ষেপ:

সেই মূল অঞ্চল-25 মাইক্রন- নৃশংস। একটি ধূলিকণা। এক. এবং আপনার 400G লিঙ্কটি CRC ত্রুটিগুলি নিক্ষেপ করতে শুরু করে৷

আপনি প্রতিটি তারের জন্য প্রতি প্রান্তে সংযোগকারী প্রতি 12+টি ফাইবার ম্যানুয়ালি পরিদর্শন করতে পারবেন না। একটি স্বয়ংক্রিয় MTP প্রোব পান ($4,000-8,000)। একটি ট্রান্সসিভার প্রতিস্থাপনের পরিবর্তে সঙ্গমের আগে আপনি প্রথমবার দূষণের শিকার হলে এটি নিজেই অর্থ প্রদান করে।

ক্লিনিং প্রোটোকল:

1. প্রথমে পরিদর্শন করুন। সর্বদা।
2. নোংরা হলে: শুকনো মুছা। 80% সময় কাজ করে।
3. এখনও নোংরা: আইপিএ ভেজা পরিষ্কার।
4. মিলনের আগে আবার-পরিদর্শন করুন।
5. ভেজা পরিষ্কার পরে ব্যর্থ? সংযোগকারী ক্ষতিগ্রস্ত হতে পারে. এটা জোর করবেন না.

রুকিদের একটি জিনিস ভুল হয়: তারা ধরে নেয় যে ভেজা পরিষ্কার করা সবসময় শুকনো থেকে বেশি পুঙ্খানুপুঙ্খ। MTP সংযোগকারীতে, এটি একটি বিপর্যয় ঘটতে অপেক্ষা করছে৷ IPA অবশিষ্টাংশ যা সম্পূর্ণরূপে বাষ্পীভূত হয় না তা স্টিকি মাইক্রো-গাইড পিনের ছিদ্রে ফাঁদ তৈরি করে-এবং সেই ফাঁদগুলি আপনি শুরু করেছিলেন তার চেয়ে বেশি ধুলো আকর্ষণ করে৷

একটি 400x ফ্যাক্টরি মাইক্রোস্কোপের অধীনে, আমরা প্রায়শই "ওয়েট ক্লিনিং" দ্বারা অদৃশ্য ঘাতককে রেখে যেতে দেখি: IPA অবশিষ্টাংশ ফিল্ম। অনেক গ্রাহক বোর্ড ক্লিনার বা উচ্চ-ঘনত্বের অ্যালকোহল ব্যবহার করেন, কিন্তু যদি মিশ্রণের অনুপাত ভুল হয় বা বাষ্পীভবন অসম্পূর্ণ হয়, তরল পৃষ্ঠের টান আক্ষরিক অর্থে সূক্ষ্ম কণাগুলিকে MTP গাইড পিনের গর্তে "লক" করে। এই কারণেই কিছু তারগুলি বাক্সের বাইরে সূক্ষ্ম তাজা পরীক্ষা করে কিন্তু মাত্র কয়েকটি মিলন চক্রের পরে স্পাইকিং ক্ষতি দেখায়। আমাদের দোকানের মেঝে সুপারিশ: শুষ্ক পরিষ্কার নব্বই শতাংশ ক্ষেত্রে পরিচালনা করে। যদি ভেজা পরিষ্কার করা একেবারেই প্রয়োজন হয়, বিশেষ অবশিষ্টাংশ ব্যবহার করুন-বিনামূল্যে পরিষ্কারের দ্রাবক এবং তারপরে উচ্চ-চাপের নাইট্রোজেন শোধন করুন। লক্ষ্য হল ফাইবার এন্ডের "কুমারী অখণ্ডতা" রক্ষা করা-মুখের{10}}অতিরিক্ত চিকিত্সার মাধ্যমে এটিকে রাসায়নিকভাবে নষ্ট না করা।

আমাদের নিয়ম: প্রথমে শুকনো মুছা, সর্বদা। একগুঁয়ে দূষণের জন্য ভেজা পরিস্কার সংরক্ষণ করুন{1}}একটি প্রযুক্তির আঙুল থেকে ত্বকের তেল, আঠালো অবশিষ্টাংশ, এই ধরনের জিনিস। এবং যদি আপনি ওয়েট ক্লিন করেন তবে দুটি ড্রাই ওয়াইপ পাস দিয়ে অবিলম্বে এটি অনুসরণ করুন। MTP-এর কথা ভাবুন যেমন নির্ভুল অপটিক্স: যত শুষ্ক, তত নিরাপদ।

একটি বিশদ যা প্রায়শই উপেক্ষা করা হয়: ধূলিকণার ক্যাপ ডিজাইন মানুষের উপলব্ধির চেয়ে বেশি গুরুত্বপূর্ণ। যে ক্যাপগুলি খুব শক্তভাবে আঁকড়ে ধরে টেকনিশিয়ানদেরকে অপসারণের সময় বুটের উপর ঝাঁকুনি দিতে বাধ্য করে, সম্ভাব্যভাবে ফেরুল সমাবেশে চাপ দেয়। যখন আমরা আমাদের ডাস্ট ক্যাপ ডিজাইন করেছি, তখন আমরা বিশেষভাবে গ্রিপ টেনশন তৈরি করেছি যাতে অপসারণের সহজতার বিরুদ্ধে দূষণ সুরক্ষার ভারসাম্য বজায় রাখা যায়-হ্যান্ডলিং করার সময় যথেষ্ট দৃঢ়, এতটা ঢিলা যে আপনি একটি অন্ধকার ক্যাবিনেটে সকাল 2 টায় এটির সাথে কুস্তি করছেন না৷ এর মতো সামান্য জিনিস কোনও ডেটাশিটে নেই৷

ডিসিশন ফ্রেমওয়ার্ক

এখানে প্রতারণার শীট। কিন্তু তারকাচিহ্নগুলি পড়ুন-এখানেই আসল নির্দেশিকা।

তারকাচিহ্নগুলি:

⚠️ HVAC সরঞ্জাম বা কম্প্রেসার কাছাকাছি?কম্পন সময়ের সাথে সাথে সংযোগগুলিকে শিথিল করে। MTP (ধাতু ক্ল্যাম্প) যান এমনকি যদি ক্ষতির গণিত বলে যে জেনেরিক ঠিক আছে।

⚠️ ধ্রুবক পুনর্বিন্যাস সঙ্গে ল্যাব পরিবেশ?MTP PRO, এমনকি যদি পোলারিটি "পরিচিত।" পরিকল্পনা পরিবর্তন। মাথাব্যথা থেকে নিজেকে বাঁচান।

⚠️ বিদ্যমান জেনেরিক এমপিও ট্রাঙ্কের সাথে সংযোগ করছেন?এলিট প্যাচগুলিতে অর্থ অপচয় করবেন না-প্রথমে ট্রাঙ্কগুলি আপগ্রেড করুন৷ একটি চেইন দুর্বলতম লিঙ্কের মতোই শক্তিশালী।

⚠️ কোলো আমার সাথে-রুমে দেখা করবেন?সর্বত্র অভিজাত। এখানে colocation সম্পর্কে জিনিস: আপনি সেই সীমানা প্যানেলের অন্য দিকে কী আছে তা পরিদর্শন করতে পারবেন না। তারা মানসম্পন্ন জাম্পার ব্যবহার করছে বা তাদের ক্রয় বিভাগ খুঁজে পেতে পারে এমন সস্তা জিনিস ব্যবহার করছে কিনা আপনার কোন ধারণা নেই। আপনি যা নিয়ন্ত্রণ করতে পারেন তা হল আপনার সংযোগের দিক। আপনার প্রান্তে এলিট যাওয়া একটি অতিরিক্ত 0.3 dB মার্জিনে তৈরি করে-এবং একটি "ব্ল্যাক বক্স" পরিবেশে যেখানে আপনি অর্ধেক লিঙ্কে অন্ধ, সেই মার্জিনটি প্রায়শই একটি কঠিন সবুজ আলো এবং একটি ফ্ল্যাপিং হলুদ অ্যালার্মের মধ্যে পার্থক্য।

এমপিও/এমটিপি ফাইবার ট্রাঙ্ক, ক্যাসেট এবং ব্রেকআউট মডিউলগুলির জন্য যা এই পুরো পরিসরকে কভার করে, আপনি এখানে বিস্তারিত চশমা এবং স্টক উপলব্ধতা খুঁজে পেতে পারেনEVOLUX ক্যাটালগ. আমাদের ফাইবার অপটিক সংযোগকারী বিভাগে রয়েছে MTP-12, MTP-16, এবং PRO ভেরিয়েন্ট-সমস্তই এই নির্দেশিকা জুড়ে আলোচনা করা গুণমান নিয়ন্ত্রণ এবং পরিদর্শন প্রোটোকলগুলির সাথে তৈরি৷

আপনি তিনটি জিনিস অভ্যন্তরীণ করার পরে এমপিও/এমটিপি ফাইবার জটিল হয় না:

গতি সঙ্গে সংযোগকারী মানের দাঁড়িপাল্লা.40G অলসতা ক্ষমা করে. 400G করে না৷

পোলারিটি ত্রুটিগুলি পোলারিটি ত্রুটিগুলি ছাড়া সবকিছুর মতো দেখায়৷আপনি ইনস্টল করার আগে নথি.

ক্ষতির বাজেট আপনার ধারণার চেয়ে ছোট।গণিত করুন। যদি এটি কাছাকাছি হয়, সংযোগকারী বৈশিষ্ট্য আপগ্রেড করুন.

এবং একটি ব্যক্তিগত মতামত: ব্যাকবোন ট্রাঙ্কগুলিতে MTP এলিট প্রায় সবসময়ই প্রিমিয়ামের মূল্য। একটি ডেটা সেন্টার বিল্ডে মোট খরচের পার্থক্য হল জরুরী সমস্যা সমাধানের এক রাতের তুলনায় একটি রাউন্ডিং ত্রুটি।

তথ্যসূত্র

1. ইউএস কনেক এমটিপি স্পেসিফিকেশন: https://www.usconec.com/
2. FS.com MTP সংযোগকারী নির্দেশিকা: https://www.fs.com/blog/a-বিস্তৃত-গাইড-এর জন্য-mtp-connector-958.html
3. TIA-568.3-D: অপটিক্যাল ফাইবার ক্যাবলিং কম্পোনেন্টস স্ট্যান্ডার্ড
4. IEC 61754-7: এমপিও সংযোগকারী পারিবারিক বিশেষ উল্লেখ
5. IEC 61300-3-35: শেষ মুখ পরিদর্শনের মানদণ্ড
6. IEEE 802.3bm/cm: 100G এবং 400G অপটিক্যাল স্ট্যান্ডার্ড
