আগে উত্তর দাও। একটি প্যাচ প্যানেলে ফাইবার পিগটেলগুলিকে বিভক্ত করতে: ঘেরটি স্প্লাইস প্রস্তুত-নিশ্চিত করুন, ট্রাঙ্ক এবং পিগটেল গ্লাসের মিল নিশ্চিত করুন, কাজের অবস্থানে স্প্লাইসারটি ক্যালিব্রেট করুন, তারপর তারের প্রবেশ থেকে লেবেলযুক্ত পোর্ট পর্যন্ত নীচের দশটি সংখ্যাযুক্ত ধাপে কাজ করুন৷ প্রতিটি ফিউশন জয়েন্টকে 0.1 dB-এর নিচে একটি কার্যকরী লক্ষ্য হিসাবে ধরে রাখুন, জেনে রাখুন ANSI/TIA-568.3-E প্রাঙ্গনে ক্যাবলিংয়ের জন্য প্রতি স্প্লাইসে 0.3 dB পর্যন্ত অনুমতি দেয় এবং প্রকল্পের স্পেসিফিকেশন উভয় পরিসংখ্যানকে ছাড়িয়ে যায়। প্রতিটি OTDR স্প্লাইস ইভেন্টকে দুটি দিক এবং গড় থেকে পরিমাপ করুন, কারণ ভিন্ন ফাইবারের একক-দিক রিডিংগুলি নিছক অসম্পূর্ণ না হয়ে অনুমানযোগ্য দিক থেকে ভুল।
একটি প্যাচ প্যানেলে ফাইবার পিগটেলগুলিকে বিভক্ত করার আগে-কাজের পরীক্ষাগুলি
আমাদের অ্যাপ্লিকেশন ডেস্কে যা পৌঁছায় তার বেশিরভাগই বিচ্ছিন্ন সমস্যা নয়। এটি একটি ক্রয় বা পরিকল্পনার সমস্যা যা কেবলমাত্র তখনই দৃশ্যমান হয়ে ওঠে যখন ক্রুরা স্প্লাইসারে দাঁড়িয়ে থাকা একটি কেবল ইতিমধ্যে খোলা থাকে। তিনটি চেক দশ মিনিট সময় নেয় এবং তাদের প্রায় সব অপসারণ.
| অবস্থা | কি যাচাই করতে হবে | থাকলে কাজ বন্ধ করুন |
|---|---|---|
| ঘেরটি স্প্লাইস-প্রস্তুত৷ | ট্রে মাউন্টিং পয়েন্ট, স্প্লাইস হোল্ডার ক্ষমতা, স্ল্যাক স্টোরেজ চ্যানেল, বেন্ড-ব্যাসার্ধ গাইড সবই উপস্থিত | চারটির মধ্যে যে কোনো একটি অনুপস্থিত। ট্রে মাউন্টিং বা স্ল্যাক চ্যানেল ছাড়া একটি সরাসরি-টার্মিনেশন চ্যাসিসকে কার্যত সাইটে রূপান্তর করা যায় না, যদিও কিছু মডুলার এনক্লোসার ট্রে কিটে একটি অ্যাড-গ্রহণ করে। যে কোনও উপায়ে অনুমান করার আগে ঘের ডেটাশিটের বিরুদ্ধে নিশ্চিত করুন |
| ফাইবারের প্রকারগুলি শেষ থেকে শেষ পর্যন্ত মেলে | ট্রাঙ্ক এবং পিগটেল উভয়ই একক-মোড, অথবা উভয়ই একই মাল্টিমোড বিভাগ। তারের প্রিন্ট এবং পিগটেল লেবেল পরীক্ষা করুন, জ্যাকেটের রঙ নয় | মূল জ্যামিতি ভিন্ন। মাল্টিমোড জয়েন্টে একটি একক-মোড কেবল ক্ষতিকারক হয় না। দিকনির্দেশ, লঞ্চের অবস্থা এবং রিসিভার মার্জিনের উপর নির্ভর করে এটি গুরুতর অগ্রহণযোগ্য ক্ষতি থেকে শুরু করে এমন কিছু তৈরি করে যা একেবারেই আসবে না |
| এই ঘরের জন্য স্প্লাইসার ক্যালিব্রেট করা হয়েছে | আর্ক ক্রমাঙ্কন প্রকৃত কাজের অবস্থানে চালানো হয়, ইলেক্ট্রোড অবস্থা এবং চাপ গণনা পরীক্ষা করা হয় | ক্রমাঙ্কন শেষবার বিভিন্ন তাপমাত্রা বা উচ্চতা অবস্থায় চালানো হয়েছিল |
তিনটি ব্যর্থতা মোড বেশিরভাগ পিগটেল অভিযোগ এবং রিটার্নের জন্য দায়ী যা আমরা পরিচালনা করি, এবং কেউ একটি তার খোলার আগে তিনটিই সিদ্ধান্ত নেওয়া হয়: একটি প্যানেল একটি সরাসরি-সমাপ্তির চেসিস হিসাবে অর্ডার করা হয়েছে যখন ডিজাইনটি স্প্লাইস ট্রে ধরেছে, একটি মাল্টিমোড পিগটেল সেট একটি একক-মোড ট্রাঙ্কের বিপরীতে অর্ডার করা হয়েছে কারণ অর্ডারটি রেফারেন্সযোগ্য লেগ জ্যাকেট এবং 9 মিমি জ্যাকেটের চেয়ে বেশি। মূল্যের ভিত্তিতে 2.0 মিমি পা দ্বারা প্রতিস্থাপিত হয় যতক্ষণ না ট্রেটি চিমটি ছাড়াই বন্ধ না হয়। তিনটির কোনোটিই ভালো স্প্লাইসার দিয়ে ঠিক করা যায় না।
বিশেষ করে প্যানেল নির্বাচন একটি ক্রয় সিদ্ধান্ত যে কেউ একটি তার খোলার কয়েক সপ্তাহ আগে নেওয়া হয়, যে কারণেএকটি স্প্লাইস-প্রস্তুত প্যাচ প্যানেল বা ODF নির্বাচন করাস্প্লাইস প্ল্যানের অন্তর্গত। মোড সামঞ্জস্য একই ধরনের সিদ্ধান্ত:একক-মোড এবং মাল্টিমোড পিগটেল নির্মাণের মধ্যে পার্থক্যঅর্ডার পর্যায়ে সেট করা হয়, ট্রে এ নয়।
কী একটি কারখানা-পালিশ করা ফাইবার পিগটেল আপনাকে কিনবে যা ফিল্ড টারমিনেশন করে না
পিগটেল সমাপ্তির ক্ষেত্রে একটি উত্পাদন যুক্তি, সুবিধার যুক্তি নয়। ফেরুল এন্ড-ফেস জ্যামিতি, যার অর্থ বক্রতার ব্যাসার্ধ, সর্বোচ্চ অফসেট এবং ফাইবারের উচ্চতা, নিয়ন্ত্রিত চাপ এবং ফিল্ম সিকোয়েন্সের অধীনে এক সময়ে কয়েক ডজন সংযোগকারী চালিত পলিশিং সরঞ্জামগুলিতে সেট করা হয়।
আমরা যা বলতে পারি তা হল স্পেসিফিকেশন এবং এর পিছনের প্রক্রিয়া। আমাদের লাইনের প্রতিটি সমাপ্ত সমাবেশ শেষ-মুখ পরিদর্শন, সন্নিবেশ ক্ষতি পরিমাপ, রিটার্ন ক্ষতি পরিমাপ, ধারাবাহিকতা, পোলারিটি যাচাইকরণ এবং রঙ-প্যাকিংয়ের আগে ক্রম নিশ্চিতকরণ পাস করে। একক-মোড স্পেসিফিকেশন সীমা হল 0.2 dB সন্নিবেশ ক্ষতির চেয়ে কম বা সমান এবং UPC-এর জন্য 50 dB রিটার্ন লসের চেয়ে বেশি বা সমান, 0.3 dB-এর কম বা সমান এবং APC-এর জন্য 60 dB-এর থেকে বেশি বা সমান৷ সেগুলি দাবিকৃত ক্ষেত্রের গড়ের পরিবর্তে পণ্যের স্পেসিফিকেশনে লেখা সিলিং। পরিমাপ করা বন্টনটি অর্ডারের সাথে পাঠানো ব্যাচ রেকর্ডের অন্তর্গত, এবং অনুরোধের ভিত্তিতে আমরা পরীক্ষার তরঙ্গদৈর্ঘ্য এবং উপকরণের ধরন সহ একটি বেনামী ব্যাচ রিপোর্ট পাঠাব, কারণ আপনি যে বিতরণ পরিদর্শন করতে পারেন তার মূল্য একটি ব্লগ অনুচ্ছেদে উদ্ধৃত সংখ্যার চেয়ে বেশি।
একটি ফিল্ড-পলিশযুক্ত সংযোগকারী সেই সংখ্যাগুলিতে পৌঁছাতে পারে৷ এটি যা করতে পারে না তা হল ধারাবাহিকভাবে তাদের কাছে পৌঁছানো, সংযোগকারীর পর সংযোগকারী, জুলাই মাসে একটি ছাদে হ্যান্ড পলিশিং পাক এবং কোনও ইন্টারফেরোমিটার নেই। এই সামঞ্জস্যের পুরো কারণ হল একটি কারখানা-টি ফাইবার পিগটেলকে ট্রাঙ্কে বিভক্ত করে সরাসরি ট্রাঙ্কটিকে শেষ করে দেয়। ব্যাকগ্রাউন্ড অনএফটিটিএইচ, ওডিএফ এবং ডেটা সেন্টার তৈরিতে ফাইবার পিগটেল কী ব্যবহার করা হয়কম্পোনেন্ট সাইড কভার করে। এই নিবন্ধটি পদ্ধতিতে থাকে।

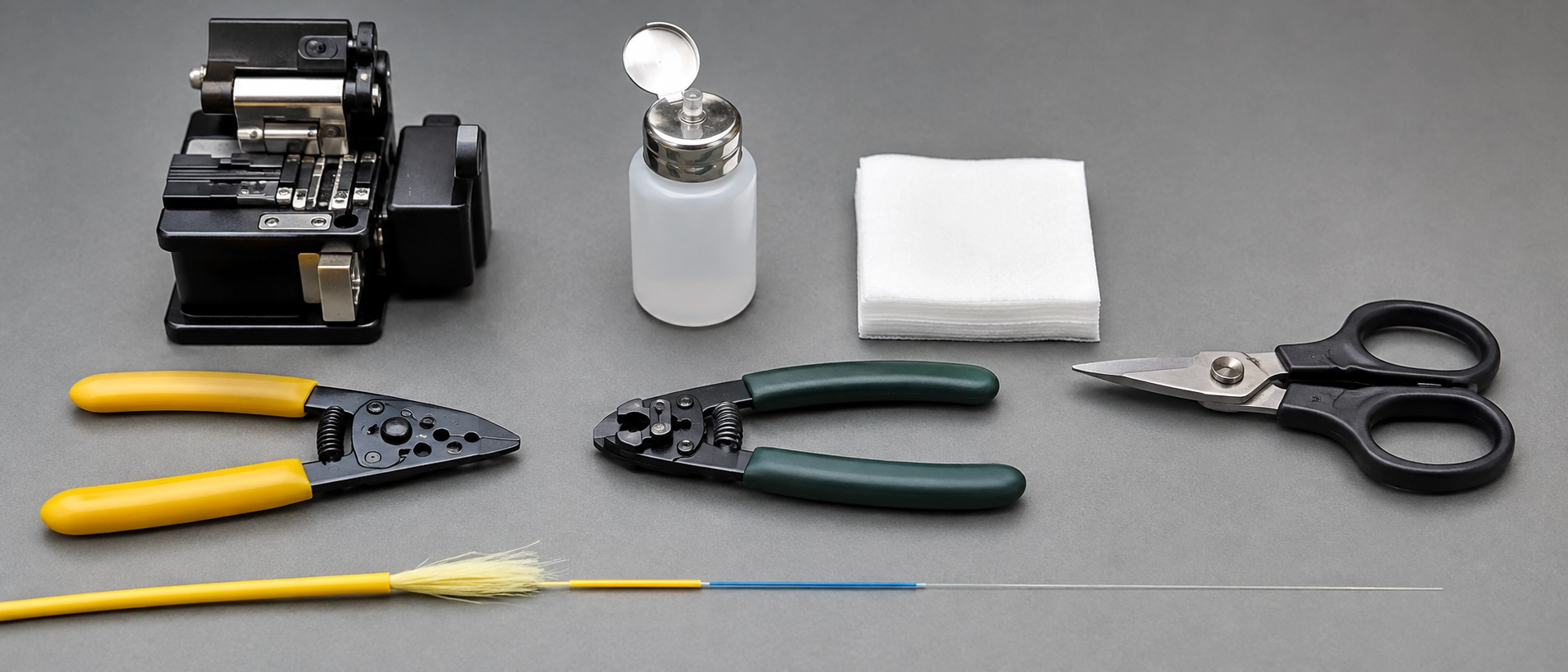

ফাইবার পিগটেল বিভক্ত করার আগে বেঞ্চ সেটআপ এবং ভোগযোগ্য জীবন
একবার মৌলিক দক্ষতা প্রতিষ্ঠিত হয়ে গেলে, ভোগযোগ্য অবস্থা বিভক্ত ফলাফলে প্রবাহের পুনরাবৃত্তিযোগ্য উত্স হয়ে ওঠে। পর্যবেক্ষণযোগ্য সংকেত একটি একক খারাপ জয়েন্ট নয়। এটি একটি প্রবণতা: আনুমানিক ক্ষতি একটি ট্রের দ্বিতীয়ার্ধের মধ্য দিয়ে ক্রমাগতভাবে আরোহণ, বা পরপর তিনটি জয়েন্ট জুড়ে ক্লিভ অ্যাঙ্গেল অবনমিত হওয়ার রিপোর্ট করা হয়েছে। আপনি যখন উভয়টি দেখতে পান, আপনার কৌশল সম্পর্কে কিছু পরিবর্তন করার আগে ব্লেডের অবস্থান এবং চাপ গণনা বন্ধ করুন এবং পরীক্ষা করুন।
নীচের সারণীটি তালিকাভুক্ত করে যে বেঞ্চের কী প্রয়োজন এবং আরও কার্যকরভাবে, যখন প্রতিটি আইটেম বিশ্বস্ত হওয়া বন্ধ করে দেয়, কর্তৃপক্ষের সাথে প্রতিটি চিত্র প্রকৃতপক্ষে নির্ভর করে।
| আইটেম | স্পেসিফিকেশন যে গুরুত্বপূর্ণ | সার্ভিস পয়েন্ট | ভিত্তি |
|---|---|---|---|
| ফিউশন স্প্লাইসার | একক-মোড কাজের জন্য মূল প্রান্তিককরণ | আগমনের সময় এবং তাপমাত্রা বা উচ্চতা পরিবর্তনের পরে চাপ ক্রমাঙ্কন | স্প্লিসার প্রস্তুতকারকের অপারেটিং ম্যানুয়াল |
| ইলেকট্রোড | স্প্লাইসার মডেলের সাথে মিলে গেছে | আপনার স্প্লাইসারের নিজস্ব কাউন্টার এবং ম্যানুয়াল নির্দিষ্ট করে চাপে প্রতিস্থাপন করুন। একটি জেনেরিক শিল্প নম্বরে কাজ করবেন না, কারণ চিত্রটি মডেল এবং ইলেক্ট্রোডের ধরণ দ্বারা পৃথক | স্প্লাইসার প্রস্তুতকারকের রক্ষণাবেক্ষণের সময়সূচী |
| যথার্থ ক্লেভার | 0.5 ডিগ্রীর নিচে ক্ষমতা | সময়সূচীতে ব্লেডের অবস্থান ঘোরান, রিপোর্ট করা ক্লিভ অ্যাঙ্গেল উপরের দিকে সরে গেলে প্রতিস্থাপন করুন | ক্লিভার প্রস্তুতকারকের ব্লেড-লাইফ টেবিল |
| স্ট্রিপারস | 0.9 মিমি টাইট বাফার এবং 250 μm আবরণের জন্য পৃথক সরঞ্জাম | আবরণ তৈরির জন্য চোয়াল পরিদর্শন করুন{0}}প্রতিটি শিফটে | মাঠ অনুশীলন |
| ব্যবহার্য জিনিসপত্র পরিষ্কার করা | 99% আইসোপ্রোপাইল অ্যালকোহল, লিন্ট-ফ্রি ওয়াইপস | স্প্লিস প্রতি তাজা মুখ মুছা. কাচের উপর রেখে যাওয়া দূষণ আর্ক দ্বারা বাষ্পীভূত হয় এবং একটি অন্তর্ভুক্তি হিসাবে জয়েন্টের ভিতরে পুনরায় জমা হতে পারে | স্প্লাইসার এবং ফাইবার প্রস্তুতকারকের পরিষ্কারের নির্দেশিকা |
| সুরক্ষা হাতা | অভ্যন্তরীণ ব্যাস ফাইবারের সাথে মিলেছে, দৈর্ঘ্য ট্রে ধারকের সাথে মিলেছে | প্রথম জয়েন্টের আগে হোল্ডারে হাতা আসন নিশ্চিত করুন | হাতা এবং ট্রে প্রস্তুতকারকের স্পেসিফিকেশন |
| ভিএফএল, ওএলটিএস, ওটিডিআর | ধারাবাহিকতা এবং ম্যাক্রোবেন্ড শিকারের জন্য VFL, সার্টিফিকেশনের জন্য OLTS, চরিত্রায়নের জন্য OTDR | মিটার ক্রমাঙ্কন বর্তমান | ANSI/TIA-568.3-E পরীক্ষার স্তর |
| লেবেলিং | উভয় প্যানেলের মুখে পোর্ট এবং স্ট্র্যান্ড সনাক্তকরণ | ট্রে বন্ধ হওয়ার আগে প্রয়োগ করা হয় | প্রকল্প লেবেল স্পেসিফিকেশন |
একটি বিশদটি স্পষ্টভাবে বলা মূল্যবান কারণ ক্রুদের ভুল হলে এটির জন্য এক ঘন্টা ব্যয় হয়: তাপ-সঙ্কুচিত হাতা ফাইবারে যায়আগেফাইবার স্প্লাইসারে যায়। পরে মনে রাখার থেকে আর সুস্থতা নেই।

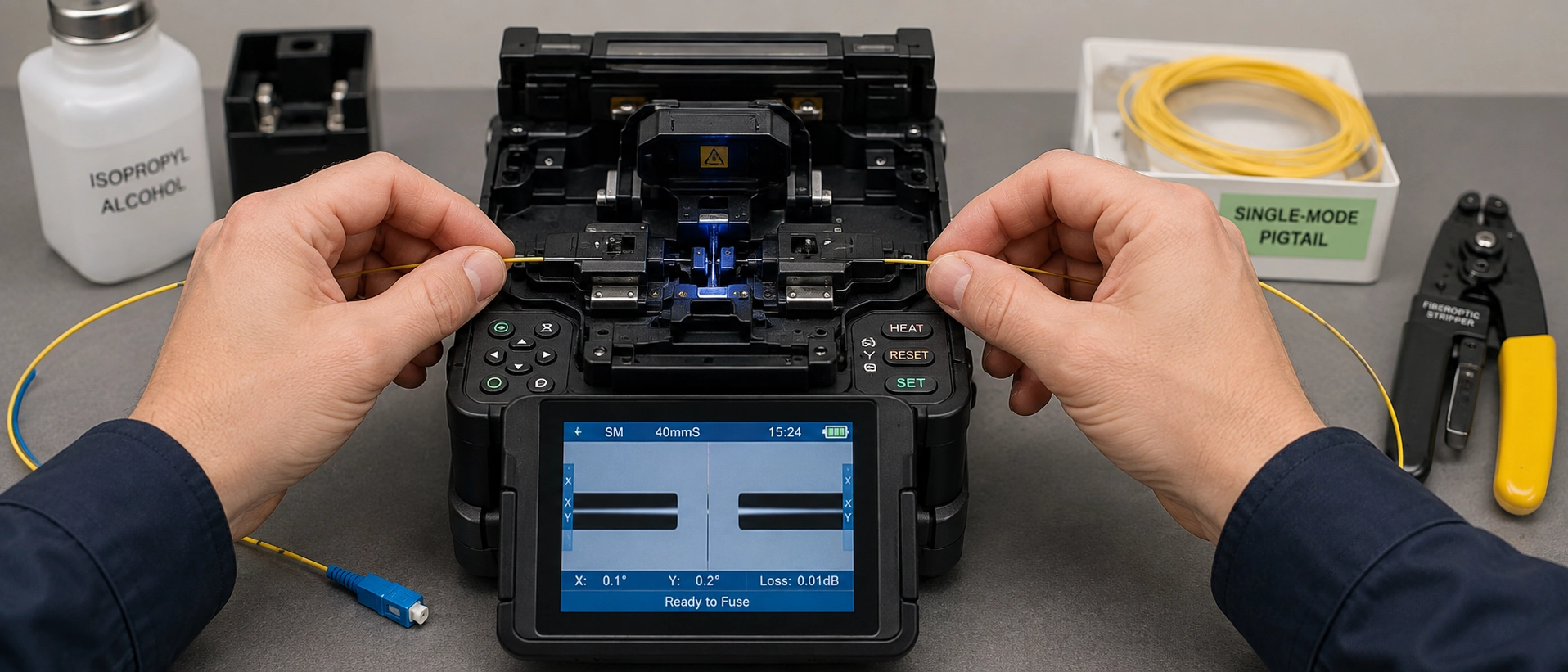

ফাইবার পিগটেল ফিউশন স্প্লাইসিং ধাপে ধাপে: পাসের মানদণ্ড সহ দশ নম্বরযুক্ত ধাপ
আমাদের নিজস্ব অ্যাপ্লিকেশন ল্যাবে 12-ফাইবার এবং 24{10}}ফাইবার লুজ-টিউব ট্রাঙ্কে 40 মিমি এবং 60 মিমি সুরক্ষা সহ 1U এবং 2U ট্রে ঘেরে ফাইবার লুজ-টিউব ট্রাঙ্কে গ্রাহক ট্রায়াল এবং নমুনা যোগ্যতার সময় আমরা যখন ফিউশন-ফাইবার পিগটেলগুলিকে ফিউশন করি তখন এই কার্যক্রমটি ব্যবহৃত হয়৷ প্রতিটি ধাপে একটি পাসের মানদণ্ড এবং একটি পুনরায় ট্রিগার রয়েছে, কারণ বিচার বিন্দু ছাড়া একটি ক্রম শুধুমাত্র একটি বিবরণ। একই আদেশ FTTH টার্মিনাল বাক্সগুলির জন্য একটি একক-মোড পিগটেল স্প্লিসিং পদ্ধতিতে প্রযোজ্য, যেখানে শুধুমাত্র ট্রে গণনা এবং ফাইবার গণনা পরিবর্তন হয়।
| # | অ্যাকশন | পাসের মানদণ্ড | ট্রিগার পুনরায় করুন |
|---|---|---|---|
| 1 | প্যানেলের মধ্যে ট্রাঙ্কটি আনুন, বাইরের জ্যাকেটটি পরিকল্পিত জানালায় খুলে দিন, প্রবেশ গ্রন্থিতে খাপটি সুরক্ষিত করুন এবং তারের এবং ঘের প্রস্তুতকারকদের নির্দেশাবলী এবং সাইটে কার্যকর বন্ধনের নিয়ম অনুযায়ী ঘেরের গ্রাউন্ড পয়েন্টে ধাতব শক্তি এবং কেন্দ্রীয় সদস্যদের বন্ধন করুন। ডাইইলেকট্রিক শক্তির সদস্যরা বন্ধনযুক্ত নয়, তাই একটি লগ স্পর্শ করার আগে আপনার কোন ধরণের আছে তা সনাক্ত করুন | হাতের চাপে তারের নড়াচড়া করা যায় না, বন্ধন পদ্ধতি আসলে উপস্থিত সদস্যের ধরন এবং প্রস্তুতকারকের নির্দেশের সাথে মেলে | গ্রন্থি এ কোন আন্দোলন, বা একটি অস্তরক সদস্য ধাতব হিসাবে বিবেচিত |
| 2 | রিং-বাফার টিউব কাটুন এবং সরান, 99% আইপিএ সহ সমস্ত জেলের অবশিষ্টাংশ সরান, প্রতিটি টিউবকে তার নির্ধারিত ট্রেতে রুট করুন | তাদের ট্রে এন্ট্রিতে বসে থাকা কোনো ফাইবার, টিউবগুলিতে কোনও দৃশ্যমান অবশিষ্টাংশ নেই | জেল অনুভূত বা ফাইবার উপর দেখা |
| 3 | কোন টুল কাচ স্পর্শ করার আগে বেঞ্চে রঙের ক্রম অনুসারে ট্রাঙ্ক স্ট্র্যান্ড এবং বেণীর পা বিছিয়ে দিন | উভয় সেট একই ক্রমানুসারে, অবস্থান অনুসারে পঠিত হয় | স্ট্র্যান্ড পরিচয়ে কোনো অস্পষ্টতা |
| 4 | পিগটেল পায়ে সুরক্ষা হাতা স্লাইড করুন | স্লিভ অন, বুট সাইড স্প্লাইস জোন থেকে পরিষ্কার | 8 ধাপে হাতা অনুপস্থিত |
| 5 | উভয় ফাইবার থেকে আপনার স্প্লাইসার ধারক এবং হাতার দৈর্ঘ্য পর্যন্ত স্ট্রিপ লেপ করুন, সাধারণত 30-40 মিমি অঞ্চলে। স্প্লাইসার হোল্ডার জ্যামিতি, ক্লিভ দৈর্ঘ্য এবং হাতার দৈর্ঘ্য একসাথে আপনার সরঞ্জামের জন্য সঠিক চিত্র সেট করুন | বেয়ার ফাইবার দৈর্ঘ্যের আসনগুলি সঠিকভাবে ধারকটিতে ক্লিভ পয়েন্টের সাথে উদ্দেশ্যযুক্ত অবস্থানে | ফাইবার ধারক ডেটাম পর্যন্ত পৌঁছাতে খুব কম, বা এত লম্বা এটি হাতা ফাউল করে |
| 6 | একটি একক অভিমুখী মুছা দিয়ে পরিষ্কার করুন, প্রতিবার তাজা মুখ মুছুন | কোন শ্রবণযোগ্য বা চাক্ষুষ টেনে, কোন অবশিষ্টাংশ | একই মুছা মুখের উপর কোন দ্বিতীয় পাস |
| 7 | উভয় প্রান্ত ছেঁড়া | স্প্লিসার একটি সমতল, লম্ব মুখের প্রতিবেদন করে। 0.5 ডিগ্রির নীচে ফলাফলগুলি ধারাবাহিকভাবে পুনরাবৃত্তিযোগ্য হয়ে ওঠে এবং ক্লিভার প্রস্তুতকারকের বিবৃত কোণ ক্ষমতা হল আপনার টুলের রেফারেন্স | কোণ রিপোর্ট উপরের দিকে প্রবাহিত হয়, অথবা মুখ একটি চিপ, ঠোঁট বা হ্যাকল দেখায় |
| 8 | নির্বাচিত সঠিক ফাইবার প্রোফাইলের সাথে চাপটি চালান | স্প্লাইসার অনুমান একই ট্রেতে অন্যান্য জয়েন্টগুলির সাথে সামঞ্জস্যপূর্ণ | যৌথ ছবিতে একটি দৃশ্যমান রেখা, স্ফীতি বা বুদবুদ |
| 9 | স্ট্রেংথ রড সারিবদ্ধ করে জয়েন্টের উপর হাতা মাঝখানে রাখুন, সেই হাতা ব্যাসের জন্য নির্দিষ্ট ওভেন সাইকেল চালান | হাতা সম্পূর্ণ সঙ্কুচিত, আটকা পড়া বাতাস নেই, জয়েন্ট রডের উপর কেন্দ্রীভূত | অফ-সেন্টার জয়েন্ট বা অসম্পূর্ণ সঙ্কুচিত |
| 10 | এর হোল্ডারে হাতা বসান, মাঝখান থেকে দুই পাশে কুণ্ডলী ঢিলে দিন, ট্রে বন্ধ করুন, অ্যাডাপ্টার প্লেটে বেণীর পা সাজান, অব্যবহৃত অ্যাডাপ্টার ক্যাপ করুন, উভয় মুখে লেবেল দিন, তারপর পরীক্ষা করুন | লুপ সমতল থাকে, জয়েন্টে কোন টান নেই, তারের প্রস্তুতকারকের ন্যূনতম বা তার উপরে ব্যাসার্ধ বাঁকানো | তারের নির্দিষ্ট ন্যূনতম বাঁক ব্যাসার্ধের চেয়ে যে কোনো লুপ শক্ত |
একটি দৃশ্যমান রেখা, স্ফীতি বা বুদবুদ মানে রি-ক্লিভ, রি-তাপ নয়।
যে ক্রম মধ্যে দুটি রায় পয়েন্ট জোর প্রাপ্য. ধাপ 8 এ splicer এর অনুমান চিত্র বিশ্লেষণ দ্বারা উত্পাদিত একটি অনুমান, একটি পরিমাপ নয়। ঘটনাস্থলে একটি জয়েন্ট পুনরায় করতে হবে কিনা তা সিদ্ধান্ত নেওয়ার জন্য এটি দুর্দান্ত, এবং এটি গ্রহণযোগ্যতার প্রমাণ নয়। এবং ধাপ 10 ইচ্ছাকৃতভাবে আদেশ করা হয়েছে যাতে লেবেলিং পরীক্ষার আগে হয়, কারণ পরীক্ষার রিপোর্ট যা পোর্টে ট্রেস করা যায় না সেগুলি আবার-ছদ্মবেশে কাজ করে৷

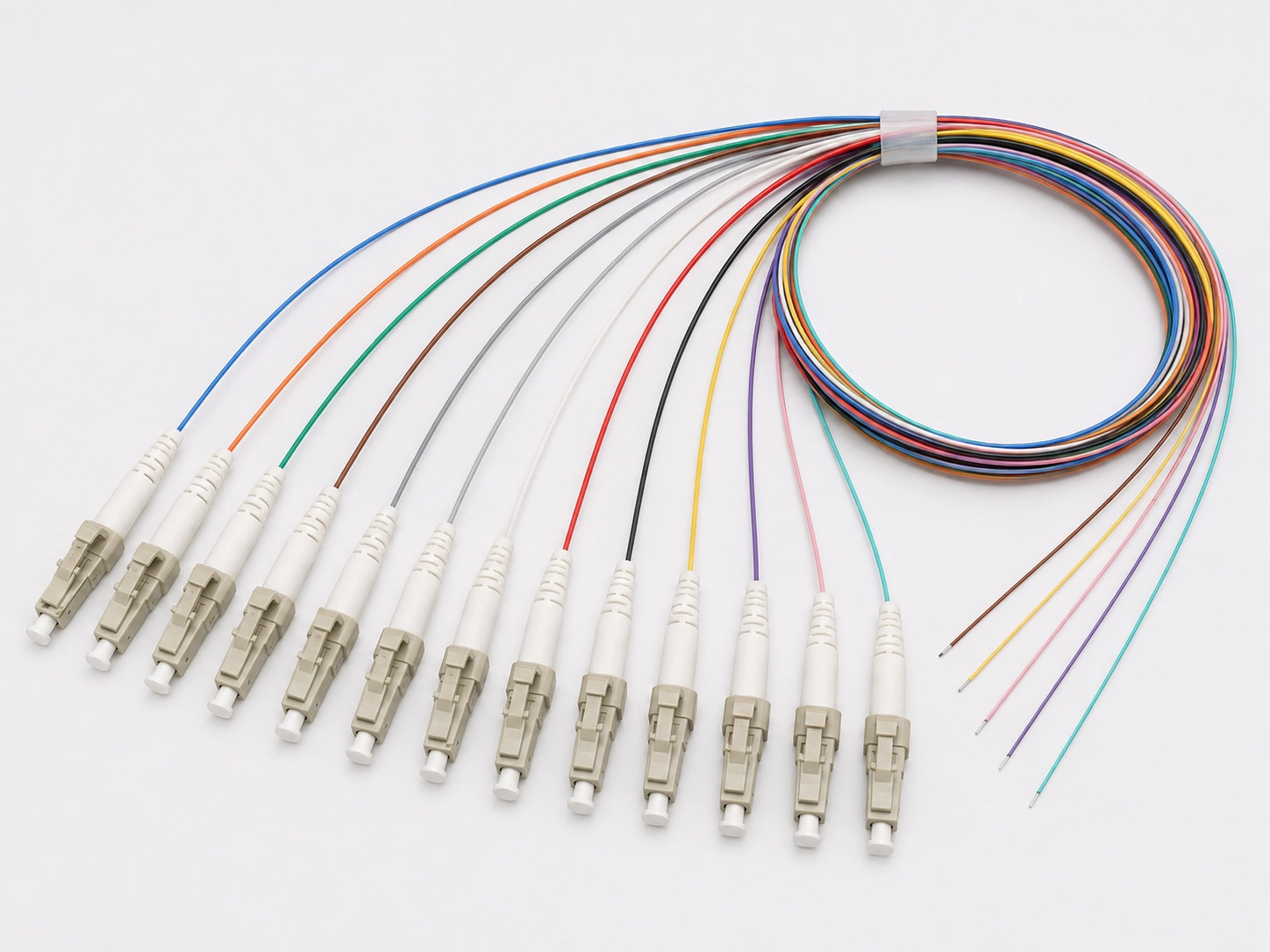

ফাইবার পিগটেল কালার সিকোয়েন্স এবং প্রথমবারের মত পোলারিটি পাওয়া
রঙ শনাক্তকরণ পদ্ধতিতে সবচেয়ে সস্তা ত্রুটি-প্রতিরোধ ব্যবস্থা, এবং এটি তখনই কাজ করে যখন পিগটেল সেটটি ট্রাঙ্কের মতো একই নিয়ম অনুসরণ করে। ANSI/TIA-598-D-তে নির্দিষ্ট করা বারোটি-পজিশন সিকোয়েন্সটি নীল, কমলা, সবুজ, বাদামী, স্লেট, সাদা, লাল, কালো, হলুদ, বেগুনি, গোলাপ, অ্যাকোয়া বর্ণে চলে, যার সাথে বাফার টিউব প্রতি ক্রমটি পুনরাবৃত্তি করে এবং ট্রাসার যোগ করে।
প্যাচ প্যানেলে 12-ফাইবার পিগটেল কীভাবে ইনস্টল করা যায় তা নিয়ে কাজ করা যে কেউ একটি ক্ষেত্রের সুবিধার পরিবর্তে রঙ সেটটিকে একটি স্পেসিফিকেশন আইটেম হিসাবে বিবেচনা করা উচিত। দুটি সতর্কতা প্রযোজ্য। আইইসি এবং টিআইএ কনভেনশনগুলি প্রতিটি অবস্থানে একমত নয়, তাই একটি বিল্ড যা একটি কনভেনশনের তারের সাথে অন্যটির লেজের সাথে মিশ্রিত করে তার জন্য পরীক্ষার সময় আবিষ্কৃত না হয়ে স্প্লিসিংয়ের আগে ম্যাপিং লিখতে হবে। এবং যে কনভেনশনটি আসে সেটির নাম ক্রয় অর্ডার। আমরা সরবরাহ করি12-রঙের পিগটেল সেটযেকোনও সিকোয়েন্সে, যার মানে সিদ্ধান্তটি RFQ-এ নেওয়া হয়, ট্রেতে নয়।
একটি ফাইবার পিগটেলের জন্য গ্রহণযোগ্য স্প্লাইস লস: আপনি আসলে কোন নথিতে ধারণ করেছেন
যখন আপনি ফাইবার পিগটেলগুলিকে স্প্লাইস করেন তখন কাজের লক্ষ্য হিসাবে প্রতি জয়েন্টে 0.1 ডিবি ব্যবহার করুন এবং একটি আধুনিক কোর-এলাইনমেন্ট স্প্লাইসার পরিষ্কার সিঙ্গেল-মোড গ্লাসের নীচে ভালভাবে অবতরণ করার আশা করুন৷ চুক্তির গ্রহণযোগ্যতা, যাইহোক, প্রকল্পের স্পেসিফিকেশন এবং এটির নামকরণ করা সংস্করণ অনুসরণ করে, এই অনুচ্ছেদ নয়। তিনটি থ্রেশহোল্ড সঞ্চালিত হয়, তারা খুব ভিন্ন কর্তৃপক্ষের নথি থেকে আসে এবং প্রকল্প ফাইল সিদ্ধান্ত নেয় কোনটি প্রযোজ্য।
| থ্রেশহোল্ড ব্যবহার করা হচ্ছে | মান | গভর্নিং ডকুমেন্ট | স্ট্যাটাস |
|---|---|---|---|
| প্রাঙ্গণ এবং ডেটা সেন্টার ক্যাবলিং | প্রতি ফিউশন স্প্লাইসে 0.3 dB, স্ট্যান্ডার্ড গ্রেডে প্রতি মিলিত সংযোগকারী জোড়া 0.75 dB | ANSI/TIA-568.3-E | প্রকাশিত স্ট্যান্ডার্ড সীমা। একই মান একটি কঠোর ভাতা সেট করে যেখানে একটি রেফারেন্স-গ্রেড কর্ড একটি স্ট্যান্ডার্ড-গ্রেড সংযোগকারীর সাথে মিলিত হয়, তাই আপনার পরীক্ষার পদ্ধতির সাথে মেলে এমন ধারাটি পড়ুন (ফ্লুক নেটওয়ার্ক) |
| বাইরে উদ্ভিদ এবং অপারেটর অনুশীলন | প্রতি স্প্লাইসে 0.1 dB, ঘন ঘন 0.05 dB লিঙ্ক গড় সহ, কখনও কখনও ফিডার রুটে কঠোর | অপারেটর বা ফান্ডেড-প্রোগ্রাম স্পেসিফিকেশন নিজেই | চুক্তির লক্ষ্য, একটি সাধারণ মান সীমা নয়। Telcordia GR নথিগুলিকে প্রায়শই এই চুক্তিগুলিতে নাম দেওয়া হয়, কিন্তু কোনও Telcordia গ্রহণযোগ্যতা মান নেই যা চুক্তির বাইরে প্রযোজ্য যা এটিকে উল্লেখ করে৷ যদি আপনার চুক্তিতে একটি GR নথির নাম থাকে, তাহলে সেই ধারা থেকে চিত্র এবং সংস্করণ উভয়ই নিন |
| নকশা পরিকল্পনা মান | প্রতি একক-মোড ফিউশন স্প্লাইসে 0.15 dB, অভিজ্ঞ প্রযুক্তিবিদদের সাথে 0.1 dB-এর কম | ফাইবার অপটিক অ্যাসোসিয়েশন নির্দেশিকা (FOA) | বাজেট গণনার জন্য পরিকল্পনা চিত্র |
ব্যবহারিক নিয়ম যা অনুসরণ করে: প্রকল্পের স্পেসিফিকেশন আমাদের সহ এই টেবিলের প্রতিটি জেনেরিক চিত্রকে ছাড়িয়ে যায়। যেখানে দুই দ্বন্দ্ব, স্পেসিফিকেশন জয় এবং তর্ক শেষ হয়.
0.3 dB এবং 0.05 dB-এর মধ্যে স্প্রেড যেখানে গ্রহণযোগ্যতা বিরোধগুলি বাস করে, এবং কারণটি পাটিগণিত। একটি উচ্চ বিভক্ত অনুপাত বহন করে এমন একটি PON লিঙ্কের স্প্লিটার লস, সংযোগকারী জোড়া এবং রুট অ্যাটেন্যুয়েশনের পরে সামান্য মার্জিন অবশিষ্ট থাকে, তাই 0.05 dB-এর পরিবর্তে 0.15 dB-এ প্রতিটি জয়েন্ট ল্যান্ডিং ভবিষ্যতের নোডের প্রয়োজনে বাজেট ব্যয় করছে। একটি 90-মিটার বাণিজ্যিক LAN রানে, একই জয়েন্ট অপ্রাসঙ্গিক।
পাটিগণিতের আরও একটি অংশ, সাবধানে বলা হয়েছে। সবচেয়ে খারাপ-ক্ষেত্রে বাজেটের স্ট্যান্ডার্ডের সর্বোচ্চ অনুমোদিত মানগুলিতে গণনা করা হয়, 0.75 dB-তে মিলিত সংযোগকারী জোড়া 0.3 dB-তে একটি স্প্লাইস যা করে তার দ্বিগুণেরও বেশি খরচ করে, তাই সংযোগকারী ইন্টারফেস, ফিউশন জয়েন্ট নয়, বড় লাইন আইটেম। বাস্তব উপাদানগুলি সাধারণত সিলিং থেকে অনেক ভালো পারফর্ম করে, ঠিক এই কারণেই আমাদের পাঠানো প্রতিটি ফাইবার পিগটেলের সংযোগকারী প্রান্তটি অনুমান করার পরিবর্তে পরিমাপ করা হয়।

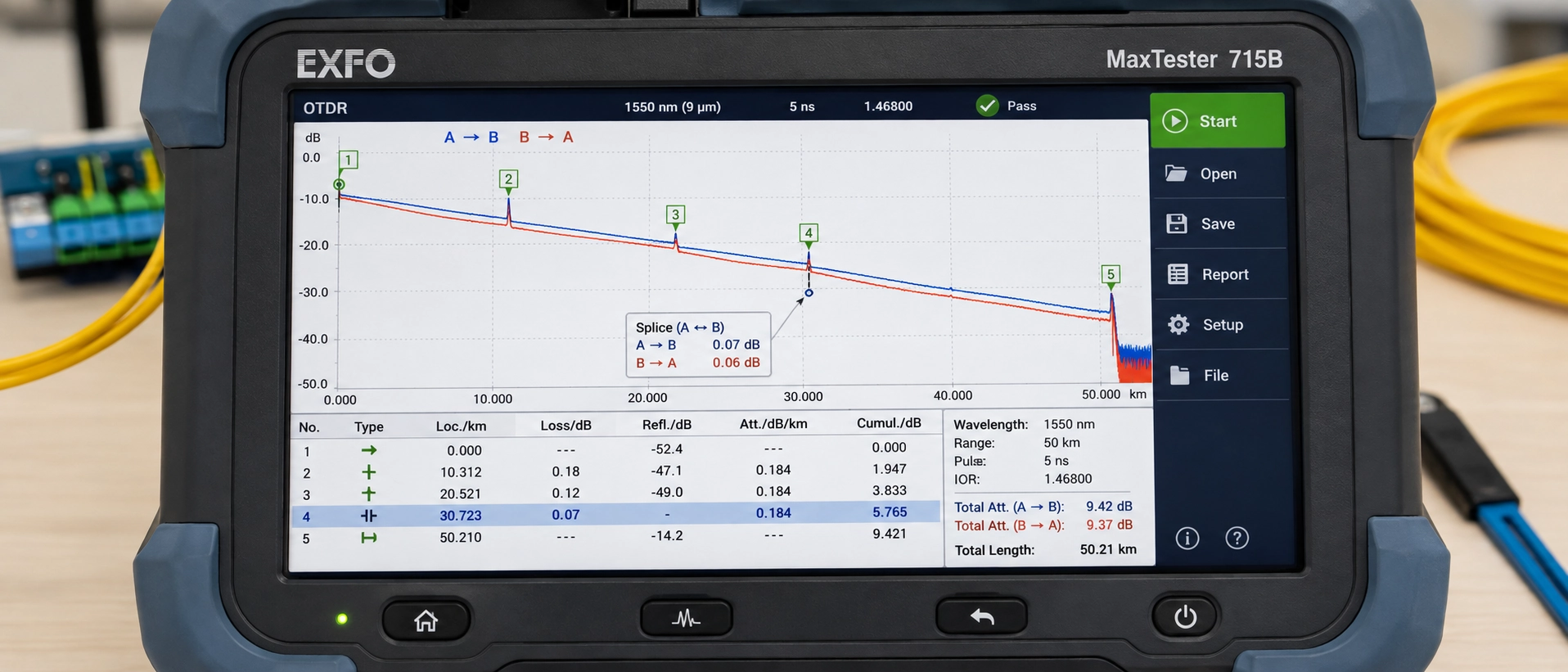

ফাইবার পিগটেল স্প্লাইস টেস্টিং: টায়ার 1, টায়ার 2, এবং কেন এক-দিক OTDR রিপোর্ট প্রত্যাখ্যান করা হয়
আপনি যখন ফাইবার পিগটেল স্প্লাইসগুলিকে প্রত্যয়িত করেন তখন দুটি পরীক্ষার স্তর বিদ্যমান থাকে এবং সেগুলি বিনিময়যোগ্য নয়। টিয়ার 1 হল একটি অপটিক্যাল লস টেস্ট সেট সহ সন্নিবেশ ক্ষতির সার্টিফিকেশন, এবং এটিই লিঙ্কটিকে প্রত্যয়িত করে। টায়ার 2 হল OTDR চরিত্রায়ন, এবং এটি ডায়াগনস্টিক। 0.05 dB এর নিচে প্রতিটি স্প্লিস দেখানো একটি ট্রেস দরকারী প্রমাণ এবং এটি টিয়ার 1 ফলাফলের বিকল্প নয়।
দ্বিতীয় নিয়মটি প্রথমটির চেয়ে বেশি ক্রুকে ধরে। OTDR স্প্লাইস ক্ষতি উভয় দিক থেকে পরিমাপ করা আবশ্যক এবং গড়। এই পদ্ধতিটি পরিমাপের পদ্ধতিতে তৈরি করা হয়েছে, এবং ভিন্নতর ফাইবার ধারণকারী একটি লিঙ্কে একক-দিকনির্দেশের ফলাফলগুলি নিছক অশুদ্ধ নয়, তারা একটি অনুমানযোগ্য দিক (কর্নিং) ভুল। যা আমাদের পাঠে নিয়ে আসে যা ভাল প্রযুক্তিবিদদের ভাল জয়েন্টগুলিকে পুনরায় করতে দেয়।
লাভকারী: যখন ফাইবার পিগটেল স্প্লাইস রিডিং পড়ে
একটি OTDR একটি ফাইবার পিগটেল জয়েন্টে স্প্লাইস ক্ষতি পরিমাপ করে না। এটি একটি ইভেন্টের উভয় পাশে ব্যাকস্ক্যাটার পরিমাপ করে এবং ধাপ থেকে ক্ষতি অনুমান করে। যখন দুটি ফাইবারের বিভিন্ন মোড ক্ষেত্রের ব্যাস থাকে, তখন তাদের ব্যাকস্ক্যাটার সহগ ভিন্ন হয় এবং অনুমানকৃত ধাপটি সেই পার্থক্য দ্বারা দূষিত হয়।
বৃহত্তর-MFD দিক থেকে ছোটের দিকে পরিমাপ করা হয়, যন্ত্রটি একটি আপাত লাভের রিপোর্ট করে, যার অর্থ এমন শক্তি যা অস্তিত্বহীন। অন্যভাবে পরিমাপ করা হলে, এটি একটি স্ফীত ক্ষতির রিপোর্ট করে। দুটি দিক গড় করলে আর্টিফ্যাক্টটি মুছে যায় এবং আসল চিত্রটি ছেড়ে যায়।
একটি বিভাগ-স্তরের তুলনা মোড ক্ষেত্রের পার্থক্যের যথেষ্ট প্রমাণ নয়, এবং এখানেই বেশিরভাগ ক্ষেত্রের ব্যাখ্যা ভুল হয়ে যায়। ITU-T-এর জন্য একটি নামমাত্র MFD এবং একটি অনুমোদিত পরিসরের মধ্যে 1310 nm-এ একটি সহনশীলতা ঘোষণা করা প্রয়োজন এবং স্ট্যান্ডার্ড একক-মোড এবং বাঁক-অসংবেদনশীল বিভাগগুলির জন্য অনুমোদিত ব্যাপ্তিগুলি ওভারল্যাপ (ITU-T G.652) ওভারল্যাপ তাত্ত্বিক নয়: কর্নিং-এর SMF-28 আল্ট্রা G.652.D-এর সাথে সম্পূর্ণরূপে অনুগত থাকার সময় 1310 nm এ 9.2 ± 0.4 μm ঘোষণা করেএবংG.657.A1 বেন্ডের প্রয়োজনীয়তা অতিক্রম করছে, তাই "G.657 ফাইবার" আপনাকে যে মোড ফিল্ডে বিভক্ত করছেন সে সম্পর্কে নিজে থেকে কিছুই বলে না। অন্যান্য বাঁক-অসংবেদনশীল ডিজাইন, বিশেষ করে বি শ্রেণীতে, নিচে বসে থাকে।
সুতরাং কাজের নিয়ম "যখনই G.657 G.652 এর সাথে মিলিত হয় তখনই একটি লাভার আশা করা" নয়। এটি হল: উভয় ডেটাশিট, ট্রাঙ্ক ক্যাবল এবং পিগটেল-এ ঘোষিত নামমাত্র MFD পড়ুন এবং যখন এই দুটি ঘোষিত মান অর্থপূর্ণভাবে পৃথক হয় তখন দিকনির্দেশক অসমতা আশা করুন। বিভাগের নাম আপনাকে বিভ্রান্ত করবে, ডেটাশিট করবে না। এই কারণেই আমরা পিগটেল স্পেসিফিকেশনে ফাইবার গ্রেড, G.652D, G.657A1 বা G.657A2 প্রিন্ট করি এবং কেন ঘোষিত MFD-এর জন্য সরবরাহকারীকে জিজ্ঞাসা করা একটি যুক্তিসঙ্গত প্রশ্ন নয় বরং একটি যুক্তিসঙ্গত প্রশ্ন।
ফাইবার পিগটেল স্প্লাইসিং ফল্টস সমস্যা সমাধান: যাচাই করুন, তারপর কাজ করুন
| উপসর্গ | আগে যাচাই করুন | সম্ভবত কারণ | অ্যাকশন | পুনরায়-বিন্যাস প্রয়োজন? |
|---|---|---|---|---|
| স্প্লাইসার অনুমান 0.1 dB এর উপরে, দৃশ্যমান অন্তর্ভুক্তি | কিছু কাটার আগে জয়েন্ট ইমেজ পরিদর্শন করুন | দূষণ জয়েন্টে বাষ্পীভূত হয় | রি-ফালা, তাজা আইপিএ দিয়ে পরিষ্কার, রি-ক্লিভ, রি-স্পলাইস | হ্যাঁ |
| বারবার খারাপ{0}} ক্লিভ বার্তা | শেষ বেশ কয়েকটি জয়েন্ট জুড়ে রিপোর্ট করা ক্লিভ অ্যাঙ্গেল প্রবণতা পরীক্ষা করুন | ব্লেড পরিধান বা অসামঞ্জস্যপূর্ণ ফালা দৈর্ঘ্য | ব্লেডের অবস্থান ঘোরান, স্ট্রিপের দৈর্ঘ্য যাচাই করুন, মুখ পরিদর্শন করুন | হ্যাঁ, টুল সংশোধনের পরে |
| আর্ক অস্থিরতা, ক্ষতি একটি শিফট জুড়ে ঊর্ধ্বমুখী লতানো | আর্ক কাউন্টার পড়ুন এবং চাপ ক্রমাঙ্কন চালান | ইলেক্ট্রোড পরিধান বা দূষণ | ইলেক্ট্রোড পরিষ্কার করুন, প্রস্তুতকারকের নির্দিষ্ট গণনাতে প্রতিস্থাপন করুন | শুধুমাত্র প্রভাবিত জয়েন্টগুলোতে |
| দৃশ্যমানভাবে পরিষ্কার ফাইবারে প্রান্তিককরণ ত্রুটি | V-খাঁজ এবং ধারক পরিদর্শন করুন | খাঁজে ধ্বংসাবশেষ | অ্যালকোহল এবং সোয়াব দিয়ে পরিষ্কার করুন, আবার-সিট করুন | না, একই ফাইবার আবার-চালান |
| ওভেনের পরে হাতা আলগা বা জয়েন্ট অফ-মাঝে | ফাইবার এবং ধারকের বিরুদ্ধে হাতা ব্যাস নিশ্চিত করুন | ভুল হাতা আকার বা চুলা প্রোফাইল | পিছনে কাটা, সঠিক হাতা, নির্দিষ্ট চক্র পুনরায় চালান | হ্যাঁ |
| ট্রে বন্ধ করার পরেই ক্ষতি দেখা দেয় | জয়েন্টটি পুনরায় খোলার আগে একটি VFL দিয়ে ট্রেস করুন | ওভার-আঁট কুণ্ডলী বা একটি চিমটি করা পা থেকে ম্যাক্রোবেন্ড | তারের ন্যূনতম বাঁক ব্যাসার্ধে পুনরায়-কুণ্ডলী করুন এবং পুনরায়-পোশাক করুন | না |
| এক দিক উচ্চ ক্ষতি, অন্য দিকে লাভ | উভয় ডেটাশীটে ঘোষিত MFD তুলনা করুন | ট্রাঙ্ক এবং পিগটেল কাচের মধ্যে মোড ক্ষেত্রের পার্থক্য | জয়েন্ট স্পর্শ করার আগে দ্বিমুখী এবং গড় পরীক্ষা করুন | না |
| এক স্ট্র্যান্ডে আলো নেই | আবার-কালার ম্যাপিং এবং উভয় দিকের ফাইবারের প্রকার পরীক্ষা করুন | ক্রসড স্ট্র্যান্ড বা মোড অমিল | ম্যাপিং ঠিক করুন। ফাইবারের ধরন ভিন্ন হলে, স্ট্র্যান্ডকে আবার-বিভক্ত না করে পরিকল্পিত হতে হবে | রি-প্ল্যান, রি-প্লাই নয় |

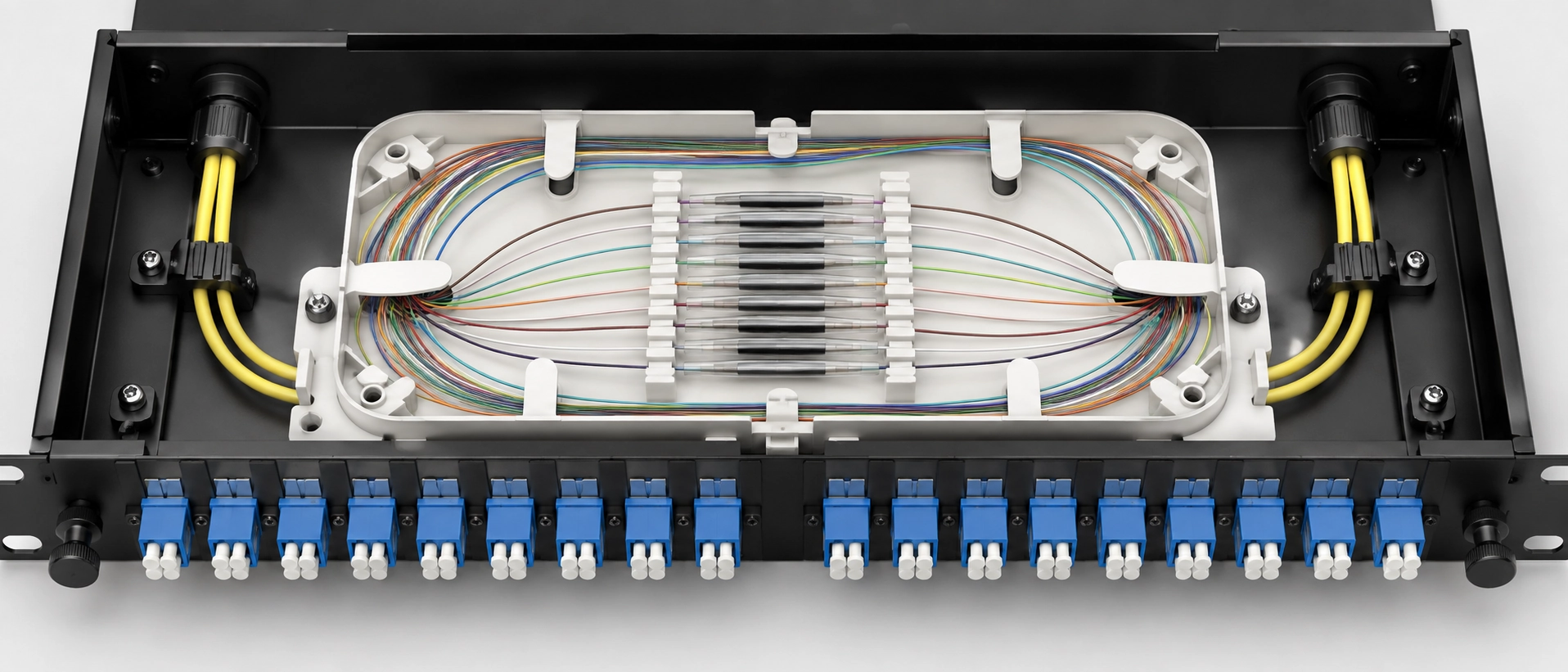

ফাইবার পিগটেল স্প্লাইস ট্রে রাউটিং, স্ল্যাক এবং র্যাক বাস্তবতা
ফাইবার পিগটেলের পরিবর্তে সংযোগকারীগুলিতে স্প্লাইস-ব্যবহার করুন যখন ট্রে পজিশন, অপটিক্যাল লস বা ইউনিট খরচের পরিবর্তে, বাঁধাই সীমাবদ্ধতা। সংযোগকারীগুলিতে স্প্লাইস-এটি সংরক্ষণ করার জন্য একটি বহিরাগত সুরক্ষা হাতা বা ধারক অবস্থানের প্রয়োজন হয় না (ফ্লুক নেটওয়ার্ক), এবং একটি ট্রে সহ একটি 1U ঘেরে ইতিমধ্যে জয়েন্টগুলির সম্পূর্ণ পরিপূরক বহন করে, এটি সিদ্ধান্তমূলক।
চারটি শর্তের অধীনে সীমানা অন্যভাবে চলে: প্যানেলের স্থান পর্যাপ্ত, প্রতি সমাপ্তির খরচ ভলিউমের ক্ষেত্রে গুরুত্বপূর্ণ, সংযোগকারীর ইন্টারফেসটিকে উদ্ভিদের জীবনে পরবর্তীতে পরিবর্তন করতে হতে পারে, অথবা আপনি চান যে সংযোগকারীর সমাপ্তি একটি ফ্যাক্টরি-ক্ষেত্রের পরিবর্তে নথিভুক্ত ক্ষতির পরিসংখ্যান সহ একটি পরীক্ষামূলক নিবন্ধ-উত্পাদিত হোক৷
একটি প্যাচ প্যানেল কংক্রিটে সংযোগকারীর সিদ্ধান্তে তিনটি স্থাপনার পরিস্থিতি ফাইবার পিগটেল বনাম স্প্লাইস{0}} তৈরি করে৷ একটি FTTH ক্যাবিনেট বা টার্মিনাল বক্সে, পিগটেলগুলি হল পছন্দের রুট যখন বক্সটি একটি অবিচ্ছেদ্য ট্রে সহ পাঠানো হয়, হোল্ডার কাউন্ট ফাইবার কাউন্টকে অন্তত একটি অতিরিক্ত অবস্থানের সাথে কভার করে, আপনি যে হাতা দৈর্ঘ্যটি কিনছেন আসলে সেই ধারকটিতে আসন রয়েছে এবং ডিজাইনটি একটি ফ্যাক্টরি-পোর্টে বন্ধ সংযোগকারীর জন্য কল করে৷ এর যেকোনো একটি পরিবর্তন করুন এবং তুলনাটি পুনরায়-চালান। একটি ডেটা সেন্টারের প্রবেশদ্বারে একটি ক্যারিয়ার ODF-এ, আগত প্ল্যান্টকে প্রচলিতভাবে ফ্যাক্টরি-টেইল দিয়ে লোড করা প্যানেলে বিভক্ত করা হয় এবং আর্কিটেকচার অনুমান করে যে ট্রে বিদ্যমান, তাই যে কেউ একটি ODF-এ ফাইবার পিগটেলগুলিকে কীভাবে বিভক্ত করতে হয় তা জিজ্ঞাসা করে এমন একটি নকশার মধ্যে কাজ করছে যা ইতিমধ্যেই এই প্রশ্নের উত্তর দিয়েছে৷ একটি সংকুচিত এন্টারপ্রাইজ IDF-এ যেখানে 48টি ফাইবারের জন্য একটি 1U প্যানেল নির্দিষ্ট করা হয়েছে, পাটিগণিত প্রায়শই বন্ধ হয় না এবং প্রকৃত পছন্দ হল সংযোগকারীর উপর গভীর ঘের এবং স্প্লাইস{10}এর মধ্যে। সেই বাণিজ্য-অফের পিছনে একইএকটি ODF এর সাথে একটি প্যাচ প্যানেলের তুলনা করানকশা পর্যায়ে।
আপনার নির্দিষ্ট ক্ষেত্রে পাটিগণিত বন্ধ হবে কিনা তা তিনটি ভেরিয়েবলের উপর নির্ভর করে কোনো সাধারণ নিবন্ধ সরবরাহ করতে পারে না: আপনার ট্রের ধারক ক্ষমতা, আপনি যে সুরক্ষা হাতা ব্যবহার করছেন তার দৈর্ঘ্য এবং হোল্ডার থেকে অ্যাডাপ্টার পর্যন্ত রাউটিং পথ। আমাদের প্যানেল মডেল, ট্রে কাউন্ট এবং ফাইবার গণনা পাঠান, এবং আমরা এই তিনটির বিপরীতে ঢিলা এবং দৈর্ঘ্যের পরিসংখ্যানগুলি কাজ করব এবং সেই পরিবেষ্টনের জন্য একটি প্রস্তাবিত পিগটেল দৈর্ঘ্য এবং ফাইবার ক্রম ফেরত পাঠাব, আমরা সেখানে যে পরিমাপ কার্যপত্র ব্যবহার করতাম তার সাথে।
পরিষ্কারভাবে বিভক্ত করা ফাইবার পিগটেল নির্দিষ্ট করা
আটটি স্পেসিফিকেশন লাইন নির্ধারণ করে যে বেঞ্চে একটি ফাইবার পিগটেল কীভাবে আচরণ করে এবং তাদের প্রত্যেকটিই পরে গতি বা ট্রেতে পুনরায় কাজ হিসাবে দেখায়।
| স্পেসিফিকেশন | কেন এটা splice কাজ পরিবর্তন |
|---|---|
| সংযোগকারী প্রকার | LC, SC, FC, ST, E2000 এবং অন্যান্য, ট্রান্সসিভারের পরিবর্তে ইতিমধ্যেই নির্দিষ্ট করা অ্যাডাপ্টার প্লেটের সাথে মিলে গেছে |
| পোলিশ | স্ট্যান্ডার্ড ডিজিটাল লিঙ্কের জন্য UPC, APC যেখানে PON এবং RF ভিডিও ওভারলে এর মতো ব্যাক রিফ্লেকশন গুরুত্বপূর্ণ। দAPC এবং UPC শেষ{0}}মুখের জ্যামিতির মধ্যে পার্থক্যপ্রাথমিকভাবে রিটার্ন লস পরিবর্তন করে। সন্নিবেশ ক্ষতি এখনও শেষ-মুখের জ্যামিতি, ফেরুলের ঘনত্ব, পরিচ্ছন্নতা এবং মিলন সংযোগকারীর গুণমানের উপর নির্ভর করে |
| ফাইবার গ্রেড এবং ঘোষিত MFD | G.652D, G.657A1 বা G.657A2, নামমাত্র MFD উল্লেখ করে, তাই OTDR ফলাফল ট্রাঙ্কের বিপরীতে ব্যাখ্যাযোগ্য |
| মোড এবং বিভাগ | OS1/OS2, বা OM1 এর মাধ্যমে OM5। এখানে একটি অমিল হল একটি পুনঃ-পরিকল্পনা সমস্যা, বিচ্ছেদ সমস্যা নয়৷ |
| তারের ব্যাস | ট্রের জন্য 0.9 মিমি |
| জ্যাকেট উপাদান | PVC, LSZH বা PE, প্রকল্পের স্পেসিফিকেশন, স্থানীয় ফায়ার রেটিং এবং ইনস্টলেশনের স্থান দ্বারা নির্ধারিত। একটি সরবরাহকারীর লিখিত অনুমোদন ব্যতীত মূল্যের ভিত্তিতে একটির পরিবর্তে একটির বিকল্প করা উচিত নয় |
| দৈর্ঘ্য এবং ফাইবার গণনা | প্রকৃত পথ পরিমাপ করে প্রাপ্ত: হোল্ডার অবস্থান, বেন্ড-ব্যাসার্ধের রুট, অ্যাডাপ্টারের অবস্থান, তারপরে আপনার স্ট্রিপের দৈর্ঘ্যে একটি রি-স্প্লিসের জন্য যথেষ্ট লম্বা একটি পরিষেবা লুপ। স্ট্যান্ডার্ড অফারগুলি 1 থেকে 48 পর্যন্ত গণনায় 0.5 মিটার থেকে 3 মিটার পর্যন্ত চলে এবং সেই পরিসরের মধ্যে সঠিক চিত্রটি থাম্বের নিয়মের পরিবর্তে প্যানেল থেকে আসে |
| রঙের ক্রম এবং লেবেলিং | TIA-598-D বা IEC অর্ডার, প্লাস প্রোজেক্ট লেবেল, বারকোড বা QR কোডগুলি কারখানায় সিঁড়িতে থাকা টেকনিশিয়ানের পরিবর্তে প্রয়োগ করা হয়েছে |
দুটি ডকুমেন্টেশন লাইন একই ক্রয় অর্ডারের অন্তর্গত: প্রতি-ব্যাচ বা প্রতি-ইউনিট পরীক্ষার রেকর্ড যা সন্নিবেশ ক্ষতি এবং রিটার্ন ক্ষতি কভার করে, এবং সামঞ্জস্যের একটি শংসাপত্র। উভয়ই ব্যতিক্রমের পরিবর্তে আমাদের পক্ষে আদর্শ বিতরণযোগ্য, যা গ্রাহকের নিজস্ব OTDR ফলাফল পর্যালোচনার অধীনে থাকাকালীন গ্রহণযোগ্যতা কথোপকথনকে সংক্ষিপ্ত করে তোলে।
কোনো সরবরাহকারীর কাছে প্রতিশ্রুতি দেওয়ার আগে আপনি যদি দেখতে চান যে সেই ডকুমেন্টেশনটি আসলে কেমন দেখাচ্ছে, আমাদের কাছে জিজ্ঞাসা করুনকাস্টম ফাইবার অপটিক বেণীএকটি তুলনামূলক ব্যাচ থেকে একটি নমুনা IL এবং RL পরীক্ষার রিপোর্ট সহ স্পেসিফিকেশন শীট। এই নিবন্ধটি সহ যেকোন ডেটাশিট দাবির চেয়ে এটি একটি প্রস্তুতকারকের বিচার করার একটি দ্রুত উপায়।
FAQ
ফাইবার pigtails splicing যখন একটি গ্রহণযোগ্য স্প্লাইস ক্ষতি কি?
প্রতি স্প্লাইসের নিচে 0.1 dB হল টেলিকম কাজের জন্য কার্যকরী লক্ষ্য এবং 0.3 dB হল ANSI/TIA-568.3-E সীমা প্রাঙ্গনে ক্যাবলিংয়ের জন্য, কিন্তু প্রকল্পের স্পেসিফিকেশন যেখানে তারা বিরোধ করছে তা নিয়ন্ত্রণ করে।
কেন আমার OTDR একটি ফাইবার পিগটেল স্প্লাইসে নেতিবাচক ক্ষতি দেখায়?
এটি একটি ব্যাকস্ক্যাটার আর্টিফ্যাক্ট যা দুটি ফাইবারের মধ্যে একটি মোড ফিল্ড ব্যাসের পার্থক্যের কারণে সৃষ্ট হয় এবং দ্বিমুখী গড় এটিকে সরিয়ে দেয়।
একটি কম-ক্ষতি ফাইবার পিগটেল স্প্লাইসের জন্য কোন ক্লিভ অ্যাঙ্গেল প্রয়োজন?
0.5 ডিগ্রির নীচে ফলাফলগুলি ধারাবাহিকভাবে পুনরাবৃত্তিযোগ্য হয়ে ওঠে, যদি স্ট্রিপের দৈর্ঘ্য, হোল্ডারের অবস্থান এবং হাতার আকার আপনার সরঞ্জামের সাথে মিলে যায়৷
ফাইবার পিগটেল বিভক্ত করার জন্য আমার কি একটি বিশেষ প্যাচ প্যানেল দরকার?
হ্যাঁ। এনক্লোজারের জন্য ট্রে মাউন্টিং, স্প্লাইস হোল্ডার, স্ল্যাক স্টোরেজ এবং বেন্ড-ব্যাসার্ধ গাইড এবং সরাসরি-টার্মিনেশন চ্যাসিস প্রয়োজন যেগুলি ব্যবহারিকভাবে সাইটে রূপান্তর করা যাবে না।
আমার কি সংযোগকারীগুলিতে ফাইবার পিগটেল বা স্প্লাইস-ব্যবহার করা উচিত?
যখন ট্রে স্পেস পর্যাপ্ত হয় এবং পোর্ট বা সংযোগকারী নমনীয়তা গুরুত্বপূর্ণ হয় তখন পিগটেল ব্যবহার করুন এবং ট্রে পজিশনগুলি বাঁধাই করার সীমাবদ্ধতা হলে সংযোগকারীগুলিতে স্প্লাইস- ব্যবহার করুন৷
র্যাক-মাউন্ট প্যানেলের জন্য আমি কীভাবে সঠিক ফাইবার পিগটেল দৈর্ঘ্য বেছে নেব?
স্প্লাইস হোল্ডার থেকে অ্যাডাপ্টারের অবস্থান পর্যন্ত বাঁক-ব্যাসার্ধের রুট বরাবর বাস্তব পথ পরিমাপ করুন, তারপর আপনার স্ট্রিপের দৈর্ঘ্যে একটি রি-স্প্লিসের জন্য যথেষ্ট লম্বা একটি পরিষেবা লুপ যোগ করুন।
