ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেম, টার্মিনাল বক্স, ডিস্ট্রিবিউশন বক্স এবং ওডিএফ ফ্রেমের পার্থক্য বিশ্লেষণ
এই চারটির একই বৈশিষ্ট্য রয়েছে, প্রধানত তাদের মৌলিক ফাংশনে প্রতিফলিত হয়:
1. ফিক্সেশন এবং সুরক্ষা
ফাইবার অপটিক কেবলটি টেইল তারের সাথে মিশ্রিত হওয়ার পরে, এটি যান্ত্রিকভাবে তারের বাইরের আবরণ ঠিক করতে পারে, গ্রাউন্ড তারের সুরক্ষা ইনস্টল করতে পারে এবং তারের এবং মূলটি যাতে ক্ষতিগ্রস্থ না হয় তা নিশ্চিত করার জন্য সুরক্ষার জন্য প্রান্ত এবং ফাইবারগুলিকে গ্রুপ করতে পারে।
2. বরাদ্দ ফাংশন
অ্যাডাপ্টারের অন্য পাশে অপটিক্যাল সংযোগকারীর সাথে অপটিক্যাল পাথ সংযোগ অর্জন করতে অ্যাডাপ্টারের মধ্যে টেল তারের সংযোগকারীটি ঢোকান। অ্যাডাপ্টার এবং সংযোগকারীকে নমনীয় প্লাগিং এবং আনপ্লাগিং প্রয়োজনীয়তা পূরণ করতে হবে এবং অপটিক্যাল পাথের অবাধে সামঞ্জস্য এবং পরীক্ষা করার ক্ষমতা থাকতে হবে।
3. ঢালাই ফাংশন
তারা ফাইবার অপটিক কেবলে অপটিক্যাল ফাইবারগুলিকে টেইল ক্যাবল, কয়েল দিয়ে ফিউজ করতে পারে এবং অতিরিক্ত অপটিক্যাল ফাইবার সংরক্ষণ করতে পারে এবং ফিউশন জয়েন্টকে রক্ষা করতে পারে।
4. স্টোরেজ ফাংশন
তারা র্যাকগুলির মধ্যে বিভিন্ন ক্রস সংযুক্ত অপটিক্যাল তারগুলিকে মিটমাট করতে পারে, নিশ্চিত করে যে তারগুলি একটি সুশৃঙ্খল এবং পরিপাটি পদ্ধতিতে সংরক্ষণ করা যেতে পারে। ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেমের অভ্যন্তরটি পর্যাপ্ত স্থান এবং যুক্তিসঙ্গত পদ্ধতির সাথে ডিজাইন করা প্রয়োজন, যাতে ফাইবার অপটিক তারের লাইনগুলি পরিষ্কারভাবে রুট করা যায়, সহজে সামঞ্জস্য করা যায় এবং ন্যূনতম নমন ব্যাসার্ধের প্রয়োজনীয়তাগুলি পূরণ করতে পারে।
চারটির পার্থক্য বৈশিষ্ট্যগুলি মূলত তাদের বিভিন্ন প্রয়োগের পরিবেশে রয়েছে:

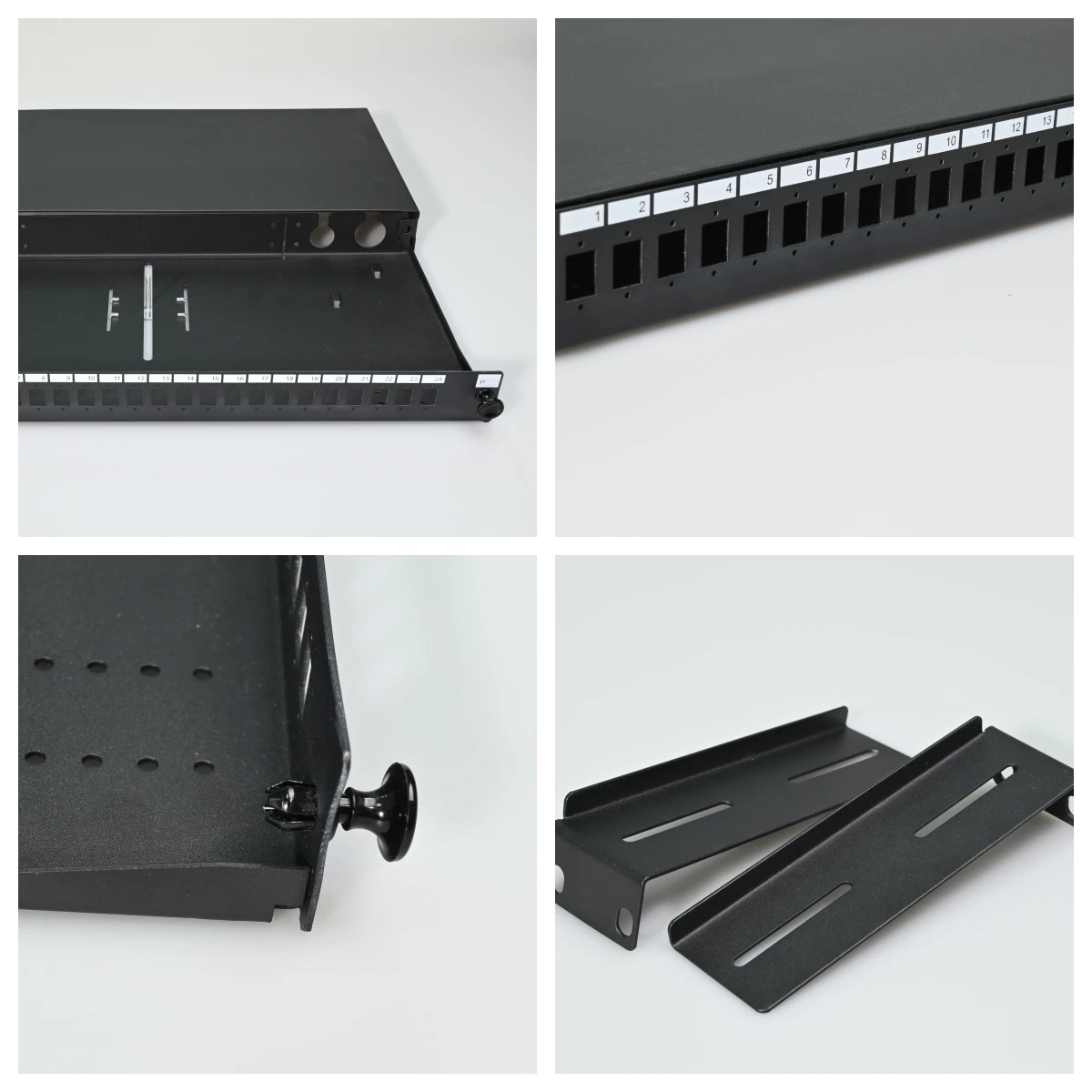

1. ফাইবার অপটিক বন্টন ফ্রেম
প্রধানত উল্লম্ব ব্যাকবোন এবং অনুভূমিক অপটিক্যাল তারের সংযোগ করতে ব্যবহৃত হয়, এটি বেশিরভাগই 1U উচ্চতার একটি 19 ইঞ্চি র্যাক। ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেমে পোর্টের সংখ্যা সাধারণত 24 বা 48 হয়। একটি তুলনামূলকভাবে সর্বজনীন ক্যাবলিং ফাংশন প্রদান করে, বিভিন্ন পরিস্থিতিতে যেমন ডেটা সেন্টার এবং কমিউনিকেশন বেস স্টেশনে ফাইবার অপটিক অ্যাক্সেসের প্রয়োজনের জন্য উপযুক্ত।
2. টার্মিনাল বক্স
প্রধানত অপটিক্যাল ফাইবারগুলির ফিউশন স্প্লাইসিং, অপটিক্যাল ফাইবার এবং টেইল ফাইবারগুলির ফিউশন স্প্লিসিং এবং অপটিক্যাল সংযোগকারীগুলির হস্তান্তর ফাংশন প্রদান করে। এটি সাধারণত এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে অপটিক্যাল কেবলটিকে পৃথক ফাইবারে বিভক্ত করা প্রয়োজন, যেমন FTTH প্রকল্পগুলিতে ব্যবহারকারীর সাইড ফাইবার অ্যাক্সেস পয়েন্ট। প্রায়শই একটি অনুভূমিক অপটিক্যাল তারের শেষে রাখা হয় নিকটতম প্লাগ হিসেবে-টার্মিনাল সরঞ্জামের দিকে, সহজ প্রাচীর বা ডেস্কটপ ইনস্টলেশনের জন্য সর্বাধিক 8 বা 12টি পোর্ট সহ
3. ফাইবার বন্টন বক্স
ফাইবার অপটিক কেবল টার্মিনাল, ফিউশন সুরক্ষা ইউনিট এবং ফাইবার অপটিক অ্যাডাপ্টারের সাথে অভ্যন্তরীণভাবে সজ্জিত, এটি বাইরে, করিডোরে বা বাড়ির ভিতরে ব্যাকবোন এবং বিতরণ তারগুলি সংযোগ করতে ব্যবহৃত হয়। পোর্টের সংখ্যা সাধারণত 24 বা 48, সাধারণত FTTH নেটওয়ার্কে পাওয়া যায় এবং করিডোরে একটি সাধারণ ছোট বাক্স। সহজ ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা বিবেচনা করে, ফাইবার অপটিক বাক্সগুলি বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতি এবং নেটওয়ার্ক প্রয়োজনীয়তা অনুসারে আকার এবং কার্যকারিতা অনুসারে কাস্টমাইজ করা যেতে পারে।
4.ODF বিতরণ ফ্রেম
ODF র্যাকগুলিতে সাধারণত ফাইবার অপটিক সংযোগ মডিউল, বিতরণ ইউনিট, সংযোগকারী এবং ব্যবস্থাপনা স্লট অন্তর্ভুক্ত থাকে, যা অপটিক্যাল তারগুলি বিতরণ, সংযোগ এবং পরিচালনা করতে ব্যবহৃত হয়। ODF ডিস্ট্রিবিউশন ফ্রেমটি বিশেষভাবে ফাইবার অপটিক যোগাযোগ কক্ষের জন্য ডিজাইন করা হয়েছে, বিস্তৃত পোর্ট (12-1440 কোর) সহ, বড় আকারের ফাইবার অপটিক ক্যাবলিং পরিস্থিতি যেমন ডেটা সেন্টার, কমিউনিকেশন বেস স্টেশন এবং ইন্টিগ্রেটেড ক্যাবলিং সিস্টেমের জন্য উপযুক্ত।
সাধারণভাবে,ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেমগুলি মূলত অপটিক্যাল তারের সংযোগ এবং পরিচালনার জন্য ব্যবহৃত হয়, তুলনামূলকভাবে সর্বজনীন ক্যাবলিং ফাংশন প্রদান করে; টার্মিনাল বাক্সগুলি অপটিক্যাল তারের বিভাজন এবং অপটিক্যাল ফাইবারের ফিউশনের উপর বেশি মনোযোগ দেয়, নির্দিষ্ট অ্যাক্সেস পয়েন্টগুলির জন্য উপযুক্ত; ফাইবার ডিস্ট্রিবিউশন বক্সগুলি প্রধানত এফটিটিএইচ নেটওয়ার্কে পাওয়া যায়, বন্টন অপটিক্যাল তারের শাখা, বিতরণ এবং পরিচালনার জন্য ব্যবহৃত হয়; ODF ডিস্ট্রিবিউশন ফ্রেমগুলি উচ্চ-ঘনত্বের সংযোগ এবং সূক্ষ্ম ফাইবার পরিচালনার ক্ষমতা সহ অপটিক্যাল সিগন্যালগুলির বন্টন, সংযোগ এবং ক্রসওভারের উপর বেশি ফোকাস করে৷
এগুলি মূলত কাপলারগুলির জন্য বন্ধনী, সরাসরি ডেটা ট্রান্সমিশন প্রক্রিয়ার সাথে জড়িত নয়, তবে নির্দিষ্ট অ্যাপ্লিকেশন পরিস্থিতি এবং পোর্ট কনফিগারেশন প্রয়োজনীয়তা অনুসারে বিভিন্ন অবস্থানের জন্য প্রয়োজনীয় সহায়তা প্রদান করে। ফাইবার অপটিক কমিউনিকেশন অবকাঠামোর একটি মূল উপাদান হিসেবে, তারা নেটওয়ার্ক স্থিতিশীলতা নিশ্চিত করতে, ট্রান্সমিশন দক্ষতা উন্নত করতে এবং বিভিন্ন অ্যাপ্লিকেশনের চাহিদা মেটাতে একটি অপরিবর্তনীয় ভূমিকা পালন করে।
