8-কোর SC থেকে MTP/MPO প্যাচ কর্ড: যেখানে এটি সবচেয়ে উপযুক্ত

একটি 8-কোর SC থেকে MTP/MPO প্যাচ কর্ড হল একটি ব্রেকআউট ক্যাবল অ্যাসেম্বলি যা এক প্রান্তে একটি একক MTP/MPO মাল্টি-ফাইবার সংযোগকারী এবং অন্য দিকে চারটি ডুপ্লেক্স SC সংযোগকারী, একটি একক জ্যাকেট জুড়ে আটটি অপটিক্যাল ফাইবার বহন করে। এটি উচ্চ-ঘনত্বের সমান্তরাল অপটিক্স অবকাঠামো এবং লিগ্যাসি SC-সমাপ্ত সরঞ্জামগুলির মধ্যে একটি সরাসরি সেতু হিসাবে কাজ করে - এটি এমন নেটওয়ার্কগুলির জন্য সবচেয়ে ব্যবহারিক সরঞ্জামগুলির মধ্যে একটি যা ছিঁড়ে এবং প্রতিস্থাপনের জন্য প্রস্তুত নয় কিন্তু এখনও 40G বা 100G-তে যেতে হবে৷

যদি আপনার সুবিধাটি এখনও SC-ভিত্তিক প্যাচ প্যানেল, OLTs, বা নতুন QSFP+ সুইচিং গিয়ারের পাশাপাশি পরীক্ষা যন্ত্র চালায়, তাহলে এই তারের মধ্যবর্তী ক্যাসেট বা অ্যাডাপ্টার প্যানেলের প্রয়োজন দূর করে। এক প্রান্ত সরাসরি একটি QSFP+ SR4 ট্রান্সসিভার পোর্টে প্লাগ করে; আপনার বিদ্যমান SC ডুপ্লেক্স পরিকাঠামোর অন্যান্য অনুরাগীরা। এই প্রত্যক্ষতাই এটিকে মূল্যবান করে তোলে - এবং যা এটিকে আরও সাধারণ MTP-থেকে-এলসি ব্রেকআউট ক্যাবল থেকে আলাদা করে তোলে যা বেশিরভাগ ডেটা সেন্টার ক্যাটালগগুলিতে আধিপত্য বিস্তার করে।

কেন 8-ফাইবার গণনা আধুনিক ক্যাবলিংয়ের ক্ষেত্রে গুরুত্বপূর্ণ

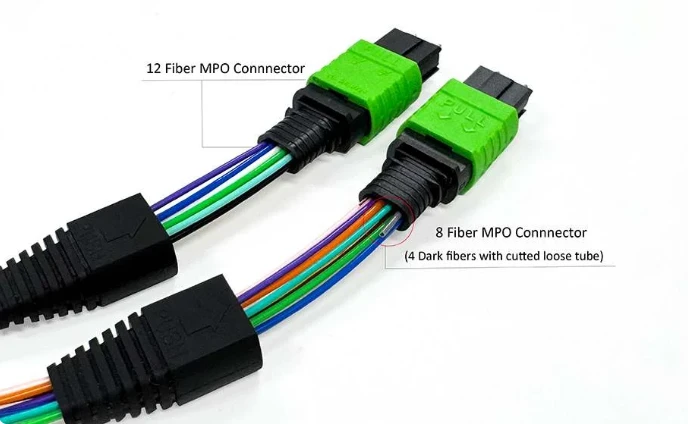

ফাইবার অপটিক শিল্প ধীরে ধীরে বেস-12 থেকে বেস-8 আর্কিটেকচারে স্থানান্তরিত হয়েছে এবং সঙ্গত কারণে। একটি স্ট্যান্ডার্ড QSFP+ বা QSFP28 ট্রান্সসিভার ট্রান্সমিট করার জন্য চার লেন এবং প্রাপ্তির জন্য চার লেন ব্যবহার করে - মোট আটটি ফাইবার। আপনি যখন একটি QSFP অ্যাপ্লিকেশনের জন্য একটি 12-ফাইবার MTP ট্রাঙ্ক কেবল স্থাপন করেন, তখন সংযোগকারীর কেন্দ্রে চারটি ফাইবার অব্যবহৃত থাকে। শত শত লিঙ্ক সহ একটি বৃহৎ মাপের স্থাপনার উপর, সেই নিষ্ক্রিয় ফাইবার উল্লেখযোগ্যভাবে নষ্ট বিনিয়োগ যোগ করে।

আ8-কোর SC থেকে MTP/MPO ফাইবার প্যাচ কর্ড40GBASE-SR4 এবং 100GBASE-SR4 অপটিক্সের প্রকৃত ফাইবার ব্যবহারের সাথে পুরোপুরি সারিবদ্ধ। প্রতিটি ফাইবার ট্রাফিক বহন করে। কোন বর্জ্য, কোন মৃত strands আপনার ডকুমেন্টেশন cluttering. বেস-8 ক্যাবলিংও সুন্দরভাবে স্ট্যান্ডার্ড সুইচ পোর্ট কনফিগারেশনে স্কেল করে - বেশিরভাগ চ্যাসিতে পোর্টের সংখ্যা চারটির গুণিতক (16-পোর্ট, 32-পোর্ট লাইন কার্ড), যা এতিম ফাইবার ছাড়াই 8-ফাইবার MTP সংযোগকারীতে পরিষ্কারভাবে ম্যাপ করে।

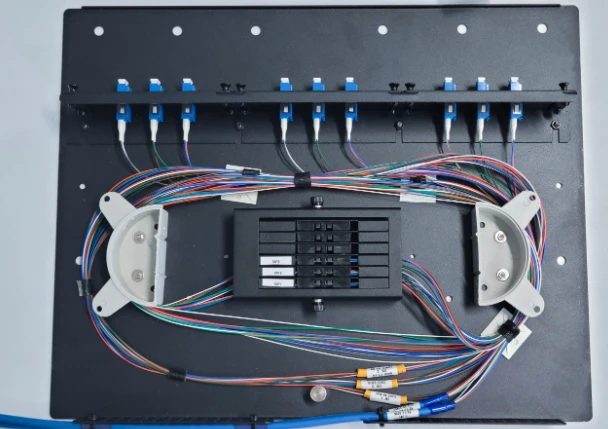

সমান্তরাল অপটিক্স থেকে উত্তরাধিকার SC নেটওয়ার্কগুলিকে ব্রিজিং করা

এখানে SC-টু-এমটিপি/এমপিও ব্রেকআউট কর্ড তার সংরক্ষণ অর্জন করে। SC সংযোগকারীরা দুই দশকেরও বেশি সময় ধরে এন্টারপ্রাইজ এবং টেলিকম ক্যাবলিংয়ের আধিপত্য বজায় রেখেছে। প্রচুর ক্যাম্পাস নেটওয়ার্ক, CATV হেডএন্ড, সরকারি সুবিধা এবং ক্যারিয়ার কেন্দ্রীয় অফিসে এখনও সারি সারি SC প্যাচ প্যানেল রয়েছে। শুধুমাত্র 40G গতি অ্যাক্সেস করার জন্য সমস্ত পরিকাঠামোকে এলসি-তে অদলবদল করা ব্যয়বহুল এবং বিঘ্নজনক।

পরিবর্তে, একটি 8-ফাইবার MTP-টু-SC ব্রেকআউট কেবল আপনাকে একটি 40G QSFP+ পোর্টকে চারটি বিদ্যমান SC ডুপ্লেক্স পোর্টের সাথে সরাসরি সংযুক্ত করতে দেয়। প্রতিটি SC জোড়া একটি 10G লেন পরিচালনা করে, তাই একটি একক QSFP+ ট্রান্সসিভার কার্যকরভাবে আপনার বিদ্যমান SC প্ল্যান্টে 4×10G সংযোগে বিভক্ত হয়ে যায়। একই যুক্তি 100G QSFP28 SR4 ট্রান্সসিভার 4×25G লেনে বিভক্ত হওয়ার ক্ষেত্রে প্রযোজ্য। সমান্তরাল অপটিক্সের ব্যান্ডউইথ ঘনত্ব অ্যাক্সেস করার সময় আপনি আপনার তারের বিনিয়োগ সংরক্ষণ করেন।

এই একটি কুলুঙ্গি দৃশ্যকল্প না. SC সংযোগকারীতে লিগ্যাসি SONET/SDH অবকাঠামো চালাচ্ছেন টেলিকম অপারেটররা, এসসি-বিল্ডিং ব্যাকবোনগুলি বন্ধ করে দেওয়া ইউনিভার্সিটি ক্যাম্পাস, এবং ভিডিও ট্রান্সপোর্টের জন্য SC ফাইবার যুক্ত সম্প্রচার সুবিধাগুলি এই সঠিক পরিস্থিতির সম্মুখীন হয়৷ 8-কোর SC থেকে MTP/MPO কর্ড তাদের একটি মাইগ্রেশন পথ দেয় যার জন্য ফর্কলিফ্ট আপগ্রেডের প্রয়োজন হয় না।

SC-থেকে-এমটিপি লিঙ্কগুলির জন্য পোলারিটি কনফিগারেশন বোঝা

MTP/MPO ক্যাবলিংয়ের সবচেয়ে সাধারণ ব্যর্থতা পয়েন্টগুলির মধ্যে একটি হল পোলারিটি, এবং SC ব্রেকআউটে এটি সঠিকভাবে পাওয়াও এর ব্যতিক্রম নয়। একটি স্ট্যান্ডার্ড 8-ফাইবার SC থেকে MTP/MPO ব্রেকআউট সমাবেশের জন্য, QSFP ট্রান্সসিভার অ্যাপ্লিকেশনগুলির জন্য টাইপ B পোলারিটি (পদ্ধতি B প্রতি TIA-568) হল ডিফল্ট পছন্দ। টাইপ বি কনফিগারেশনে, এক প্রান্তে ফাইবার পজিশন 1 অন্য প্রান্তে ফাইবার পজিশন 8-এ ম্যাপ করে - একটি সম্পূর্ণ অ্যারে রিভার্সাল যা নিশ্চিত করে যে ট্রান্সমিট ফাইবারগুলি লিঙ্ক জুড়ে রিসিভ ফাইবারগুলির সাথে সারিবদ্ধ।

টাইপ A (সরাসরি-এর মাধ্যমে) পোলারিটি ব্রেকআউট পরিস্থিতিতে কম সাধারণ এবং সাধারণত ট্রাঙ্ক-থেকে-ট্রাঙ্ক সংযোগের জন্য সংরক্ষিত যেখানে ক্যাসেটগুলি Tx/Rx ফ্লিপ পরিচালনা করে। টাইপ সি (পেয়ার-ফ্লিপড) হল একটি বিশেষ কনফিগারেশন যা নির্দিষ্ট ক্যাসেট-ভিত্তিক স্ট্রাকচার্ড ক্যাবলিং ডিজাইনের সাথে ব্যবহৃত হয়। আপনার অবকাঠামো ডকুমেন্টেশন অন্যথায় নির্দিষ্ট না করলে, টাইপ B হল সরাসরি ট্রান্সসিভার-থেকে-SC ব্রেকআউট অ্যাপ্লিকেশনের জন্য নিরাপদ পছন্দ। অর্ডার দেওয়ার আগে পোলারিটি নিশ্চিত করা একটি পরিষ্কার ইনস্টলেশনের হতাশাজনক দৃশ্যকে বাধা দেয় যা কেবল আলো পাস করবে না।

সিঙ্গেলমোড বনাম মাল্টিমোড: অ্যাপ্লিকেশানের দূরত্বের সাথে ফাইবার প্রকারের মিল

8-কোর SC থেকে MTP/MPO প্যাচ কর্ড সিঙ্গেলমোড (OS2, 9/125μm) এবং মাল্টিমোড (OM3 50/125μm, OM4 50/125μm) ভেরিয়েন্টে উপলব্ধ। পছন্দটি আপনার ট্রান্সসিভারের ধরন এবং পৌঁছানোর প্রয়োজনীয়তার উপর নির্ভর করে।

মাল্টিমোড অ্যাপ্লিকেশনের জন্য, OM3 ফাইবার 40GBASE-SR4 100 মিটার পর্যন্ত এবং 10GBASE-SR 300 মিটার পর্যন্ত সমর্থন করে। OM4 সেই দূরত্বগুলিকে 40G SR4 - এ - 150 মিটার প্রসারিত করে এবং 850 nm (4700 MHz·km বনাম. 2000 MHz·km) প্রায় দ্বিগুণ কার্যকরী মডেল ব্যান্ডউইথ প্রদান করে। আপনি যদি একটি ডেটা সেন্টারের ভিতরে নতুন অনুভূমিক রান তৈরি করেন, তাহলে OM3-এর তুলনায় OM4-এর ক্রমবর্ধমান খরচ ভবিষ্যতের{19}প্রুফিংয়ের জন্য উপযুক্ত। একটি গভীর তুলনা জন্যOM1 থেকে OM5 পর্যন্ত মাল্টিমোড ফাইবার গ্রেড, প্রতিটি প্রজন্ম ব্যান্ডউইথের ঘনত্ব এবং সমর্থিত লিঙ্ক দৈর্ঘ্যে একটি পরিমাপযোগ্য ধাপের প্রতিনিধিত্ব করে।

সিঙ্গেলমোড OS2 ফাইবার হল দীর্ঘ সময়ের জন্য পছন্দ-অ্যাপ্লিকেশানে পৌঁছানোর জন্য - 100GBASE-PSM4 500 মিটার পর্যন্ত দূরত্বে, অথবা 40GBASE-PLR4 10 কিমি পর্যন্ত পৌঁছানোর জন্য৷ সরকার এবং ক্যাম্পাসের ব্যাকবোন স্থাপনার যেগুলি একাধিক বিল্ডিং বিস্তৃত থাকে তার জন্য সাধারণত সিঙ্গেলমোডের প্রয়োজন হয়, বিশেষ করে যখন দূরের প্রান্তে SC প্যাচ প্যানেলগুলি মূলত দীর্ঘ{11}টেলিকম অ্যাপ্লিকেশনগুলির জন্য ইনস্টল করা হয়েছিল৷

মূল স্থাপনার পরিস্থিতি

ডেটা সেন্টার 10G- থেকে-40G মাইগ্রেশন

SC-সমাপ্ত প্যাচ প্যানেল জুড়ে 10G SFP+ ট্রান্সসিভার চালানোর একটি সুবিধা একটি একক প্যানেলকে পুনরায়-বাতি না করেই মেরুদণ্ডের স্তরটিকে 40G QSFP+ এ আপগ্রেড করতে পারে৷ 8-কোর SC থেকে MTP/MPO ব্রেকআউট কর্ড QSFP+ পোর্টকে সরাসরি চারটি SC ডুপ্লেক্স পোর্টের সাথে সংযুক্ত করে, প্রতিটি 10G লেন বহন করে। এই মাইগ্রেশন পাথের জন্য বিদ্যমান অনুভূমিক ক্যাবলিংয়ের শূন্য পরিবর্তন প্রয়োজন।

টেলিকম কেন্দ্রীয় অফিস আন্তঃসংযোগ

কেন্দ্রীয় কার্যালয়গুলি প্রায়শই SC-ভিত্তিক অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেমগুলি বজায় রাখে যা বছরের পর বছর ধরে পরিষেবাতে রয়েছে৷ বিদ্যমান ফ্রেমে MTP/MPO ইন্টারফেসের সাথে নতুন DWDM বা ROADM সরঞ্জাম সংযোগ করার জন্য একটি ব্রেকআউট প্রয়োজন যা উভয় সংযোগকারী ভাষায় কথা বলে। 8-কোর সমাবেশ একটি মধ্যবর্তী ক্যাসেট ছাড়াই এটি পরিচালনা করে, প্রতি সংযোগ পয়েন্টে 1U র্যাক স্পেস সংরক্ষণ করে।

সম্প্রচার এবং A/V পরিবহন

পেশাদার সম্প্রচার সুবিধাগুলি প্রায়শই স্টুডিও এবং কন্ট্রোল রুমগুলির মধ্যে কম্প্রেসড ভিডিও পরিবহনের জন্য SC ফাইবার ব্যবহার করে। QSFP পোর্ট সহ IP-ভিত্তিক ভিডিও রাউটার যোগ করার সময়, SC থেকে MTP/MPO ব্রেকআউট কর্ড বিদ্যমান ফাইবার প্ল্যান্টে পরিষ্কারভাবে নতুন সরঞ্জামগুলিকে একীভূত করে৷

পরীক্ষা এবং ল্যাব পরিবেশ

নেটওয়ার্ক পরীক্ষা ল্যাবগুলি প্রায়শই বিভিন্ন প্রজন্মের সরঞ্জাম জুড়ে সংযোগকারী প্রকারের মিশ্রণ বজায় রাখে। একটি 8-কোর SC থেকে MTP/MPO প্যাচ কর্ড ইঞ্জিনিয়ারদের SC পোর্ট এবং নতুন মাল্টি-ফাইবার টেস্ট সেটের সাথে অ্যাডাপ্টারের সন্ধান না করেই উত্তরাধিকার পরীক্ষা যন্ত্রগুলির মধ্যে প্যাচ করতে দেয়৷

সংযোগকারী গুণমান এবং সন্নিবেশ ক্ষতি বিবেচনা

লিঙ্কের গতি বাড়ার সাথে সাথে সন্নিবেশ ক্ষতির বাজেট শক্ত হয়। 40G এবং 100G এ, প্রতিটি সংযোগ বিন্দুতে একটি ডেসিবেলের দশমাংশ আপনার লিঙ্ক মার্জিনকে প্রভাবিত করে। স্ট্যান্ডার্ড-গ্রেড এমটিপি সংযোগকারীগুলি সাধারণত প্রতি মিলিত জোড়ায় 0.50 ডিবি সর্বোচ্চ সন্নিবেশ ক্ষয়-এর কম বা সমান, যখন অভিজাত/নিম্ন-ক্ষতি এমটিপি সংযোগকারীগুলি এটিকে 0.35 ডিবি (0.15 ডিবি সাধারণ) এর থেকে কম বা সমানে নিয়ে আসে। ব্রেকআউটের SC প্রান্ত প্রতি সংযোগকারী 0.30 dB এর থেকে কম বা সমান বজায় রাখা উচিত।

মাল্টি-হপ লিঙ্কের দাবির জন্য, কম-ক্ষতির এমটিপি সংযোগকারী উল্লেখ করেMTP/MPO মাল্টিমোড ফাইবার প্যাচ কর্ডশেষ প্রিমিয়াম মূল্য. প্রতিটি তারের স্বতন্ত্র পরীক্ষার ডেটা - 3 ডি ইন্টারফেরোমেট্রি যাচাইকরণ ন্যূনতমভাবে ফেরুল জ্যামিতির সাথে পাঠানো উচিত। যদি আপনার সরবরাহকারী প্রতি-তারের পরীক্ষার ডকুমেন্টেশন প্রদান করতে না পারে, তবে এটি একটি ক্রয় আদেশে প্রতিশ্রুতিবদ্ধ হওয়ার আগে তদন্ত করার মতো একটি লাল পতাকা।

সংযোগকারীর পরিচ্ছন্নতা কানেক্টর গ্রেডের মতোই গুরুত্বপূর্ণ। একটি 12-ফাইবার MTP সংযোগকারীর একটি একক দূষিত ফেরুল সমগ্র সমাবেশে 1-2 dB অতিরিক্ত ক্ষতি যোগ করতে পারে। ডেডিকেটেড MTP-নির্দিষ্ট রিল ক্লিনারগুলি মাল্টি-ফাইবার তারগুলি স্থাপনের যে কোনও সুবিধার মানক সরঞ্জাম হওয়া উচিত। রাখাMTP/MPO ফাইবার অপটিক অ্যাডাপ্টারব্যবহার না করার সময় ধূলিকণা-ক্যাপ করা একটি সাধারণ অভ্যাস যা আশ্চর্যজনক সংখ্যক সমস্যা সমাধানের কলকে বাধা দেয়।

বৃত্তাকার কেবল, ওভাল কেবল এবং বেয়ার রিবনের মধ্যে নির্বাচন করা

8-কোর SC থেকে MTP/MPO সমাবেশ তিনটি জ্যাকেট বিকল্পে আসে এবং পছন্দটি সিগন্যাল পারফরম্যান্সের চেয়ে আপনার শারীরিক রাউটিং পরিবেশ সম্পর্কে বেশি।

গোলাকার কেবল (সাধারণত 3.0 মিমি ব্যাস, LSZH বা PVC জ্যাকেট) বেশিরভাগ ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য ডিফল্ট। এটি স্ট্যান্ডার্ড ক্যাবল ম্যানেজমেন্ট রিং এবং উল্লম্ব সংগঠকগুলির মাধ্যমে পরিষ্কারভাবে রুট করে এবং এটির রূঢ় নির্মাণটি নড়াচড়া, যোগ এবং পরিবর্তনের সময় বারবার হ্যান্ডলিং পরিচালনা করে।

ওভাল (ফ্ল্যাট) তারের আন্ডারফ্লোর ইনস্টলেশন বা আঁটসাঁট অনুভূমিক তারের ট্রেতে ভাল কাজ করে যেখানে উল্লম্ব স্ট্যাকিং উচ্চতা সীমিত। বেয়ার রিবন ক্যাবল অতি-উচ্চ-ঘনত্বের প্যাচ এলাকার জন্য সর্বাধিক ঘনত্বের প্রস্তাব দেয় কিন্তু যান্ত্রিক স্থায়িত্বকে বন্ধ করে দেয় - এটি ক্যাসেট বা প্যাচ প্যানেলের অভ্যন্তরে স্থায়ী ইনস্টলেশনের জন্য সর্বোত্তম উপযুক্ত যেখানে তারটি একবার রাউট করার পরে বিরক্ত হবে না।

এটি কিভাবে MTP-থেকে-LC ব্রেকআউট ক্যাবলের সাথে তুলনা করে

অনেক বেশি সাধারণ ব্রেকআউট কনফিগারেশন হল MTP থেকে LC, শুধুমাত্র কারণ LC আধুনিক ডেটা সেন্টারগুলিতে প্রভাবশালী ডুপ্লেক্স সংযোগকারী হয়ে উঠেছে। তাহলে কেন আপনি পরিবর্তে একটি SC ব্রেকআউটের জন্য পৌঁছাবেন? ইনস্টল করা অবকাঠামোর সাথে সামঞ্জস্যতা হল সিদ্ধান্তের কারণ। যদি আপনার সুবিধা ইতিমধ্যেই LC-তে মানসম্মত হয়ে থাকে, তাহলে SC ব্রেকআউটের কোনো সুবিধা নেই। কিন্তু যদি SC সংযোগকারীগুলি প্রাচীরের মধ্যে, প্যাচ প্যানেলে বা সরঞ্জামগুলিতে থাকে, তাহলেMTP/MPO মাল্টি-ফাইবার সিস্টেমের সাথে SC সংযোগকারীর আন্তঃঅপারেবিলিটিএকটি ব্রেকআউট সমাবেশের মাধ্যমে রিকেবল না করে উচ্চ ব্যান্ডউইথের দ্রুততম পথ।

SC সংযোগকারীগুলি নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে সুবিধাগুলিও ধরে রাখে: তাদের বৃহত্তর 2.5 মিমি ফেরুল শারীরিক যোগাযোগের জন্য সামান্য বেশি পৃষ্ঠের ক্ষেত্র প্রদান করে, শিল্প পরিবেশে তারা গ্লাভড হাতে পরিচালনা করা সহজ, এবং তারা অনেক অঞ্চলে FTTH OLT সরঞ্জামগুলিতে মানক সংযোগকারী হিসাবে রয়ে গেছে।
