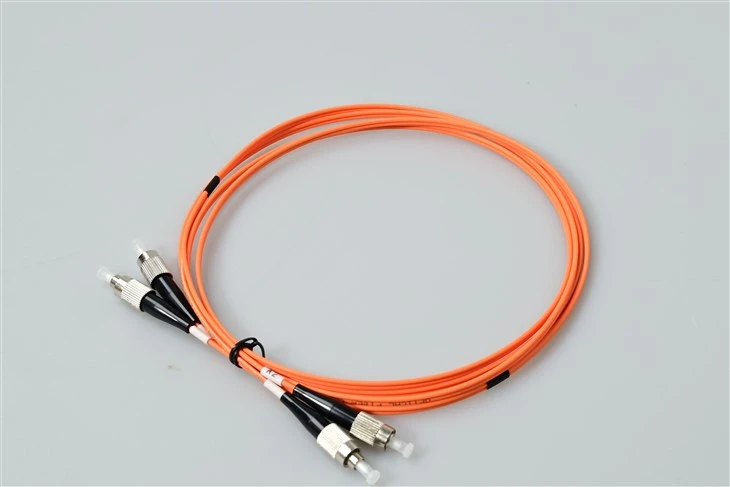

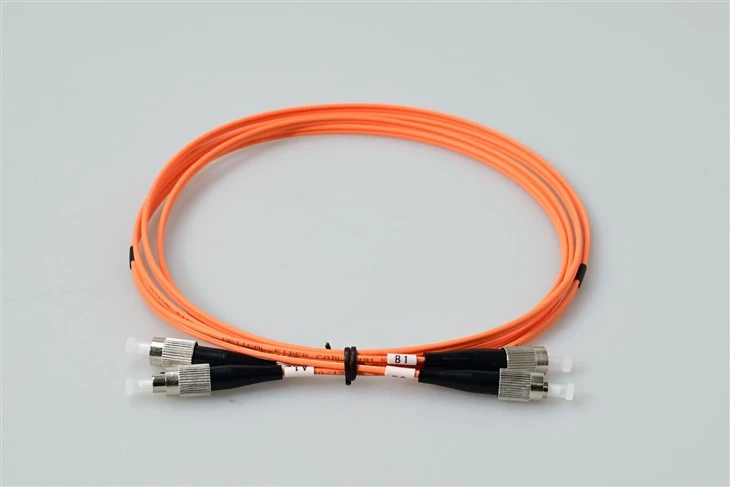

পণ্য পরিচিতি
ফাইবার অপটিক এফসি প্যাচ ক্যাবল সিগন্যাল রাউটিং এর জন্য একটি ডিভাইসের সাথে আরেকটি সংযুক্ত করতে ব্যবহৃত হয়।
FC মানে ফিক্সড কানেকশন। এটি একটি থ্রেডেড ব্যারেল হাউজিং উপায় দ্বারা সংশোধন করা হয়.এফসি সংযোগকারীসাধারণত একটি ধাতব আবাসন দিয়ে তৈরি করা হয় এবং তারের উভয় প্রান্তে নিকেল-প্লেটেড ইেক্টর হয়; কিছু সাধারণ কেবল কনফিগারেশনের মধ্যে রয়েছে FC-FC, FC-SC, FC-LC, FC-ST, SC-SC, এবং SC-ST
স্পেসিফিকেশন
|
সংযোগকারী প্রকার |
LC/MU/SC/FC/ST/অন্যান্য |
|
পলিশিং টাইপ |
UPC/APC 8 ডিগ্রী/APC 9 ডিগ্রী |
|
সন্নিবেশ ক্ষতি (dB) |
0.20 এর থেকে কম বা সমান |
|
এলোমেলো মিলনের ক্ষতি (dB) |
সর্বাধিক. 0.12dB মানে, 97% নমুনার জন্য সর্বাধিক 0.25dB |
|
রিটার্ন লস (dB) |
UPC 50 এর থেকে বড় বা সমান, APC 65 এর থেকে বড় বা সমান |
|
তরঙ্গদৈর্ঘ্য (nm) |
1310/1550 |
|
ইনস্টলেশন তাপমাত্রা (ডিগ্রী) |
-20 থেকে 70 |
|
স্টোরেজ তাপমাত্রা (ডিগ্রী) |
-40 থেকে +85 |
বৈশিষ্ট্য
উচ্চ -গতির ট্রান্সমিশন:এগুলিকে উচ্চ গতিতে সংকেত প্রেরণ করার জন্য ডিজাইন করা হয়েছে, এগুলিকে ডেটা সেন্টার এবং অন্যান্য উচ্চ{0}} ব্যান্ডউইথ অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে৷
কম টেনশন:কম টেনশন, ট্রান্সমিশনের সময় ন্যূনতম সংকেত ক্ষতি নিশ্চিত করা।
স্থায়িত্ব:টেকসই উপকরণ থেকে তৈরি যা কঠোর পরিবেশগত অবস্থা এবং হ্যান্ডলিং সহ্য করতে পারে।
বিনিময়যোগ্যতা:বিভিন্ন সংযোগকারী প্রকারে উপলব্ধ, বিভিন্ন সরঞ্জামের সাথে বিনিময়যোগ্যতা নিশ্চিত করে।
নমনীয়তা:এগুলিকে বিভিন্ন আকারে ঢালাই করা যেতে পারে, তাদের নমনীয় এবং পরিচালনা করা সহজ করে তোলে।
ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের অনাক্রম্যতা:ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে অনাক্রম্য, সিগন্যালের গুণমান এবং স্থায়িত্ব নিশ্চিত করে।
লাইটওয়েট:পরিচালনা এবং ইনস্টল করা সহজ।
কম শক্তি খরচ:প্রথাগত তামার তারের তুলনায় কম শক্তি প্রয়োজন, শক্তি খরচ এবং খরচ কমায়।
বিস্তৃত তাপমাত্রা পরিসীমা:সিগন্যালের গুণমানকে প্রভাবিত না করে বিস্তৃত তাপমাত্রা পরিসরে কাজ করুন।
আবেদন
টেলিযোগাযোগ কেন্দ্রীয় অফিস
এফসি সংযোগকারীর থ্রেডেড স্ক্রু-লক মেকানিজম টেলিকম কেন্দ্রীয় অফিসগুলিতে নিরাপদ সংযোগ প্রদান করে যেখানে তারগুলি ঘন ঘন অ্যাক্সেস করা হয়। ধাতব হাউজিং অবক্ষয় ছাড়াই বারবার মিলন চক্র সহ্য করে।
শিল্প এবং উচ্চ-কম্পন পরিবেশ
স্ক্রু-লক ডিজাইন সহ FC/UPC প্যাচ ক্যাবলগুলি ফ্যাক্টরি অটোমেশন, রেলওয়ে সিগন্যালিং এবং আউটডোর ক্যাবিনেট ইনস্টলেশনগুলিতে পছন্দ করা হয় যেখানে কম্পন প্রতিরোধ করা গুরুত্বপূর্ণ। থ্রেডেড কাপলিং দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে।
পরীক্ষা এবং পরিমাপ ল্যাব
নির্ভুলতা পরীক্ষার সরঞ্জামগুলি সাধারণত FC ইন্টারফেসগুলি ব্যবহার করে কারণ তাদের পুনরাবৃত্তিযোগ্য কম{0}} সংযোগের ক্ষতি হয়৷ এই ডুপ্লেক্স তারের জন্য দ্বিমুখী সংকেত বিশ্লেষণ সমর্থন করেOTDR পরীক্ষা, অপটিক্যাল পাওয়ার মিটার ক্রমাঙ্কন, এবং নেটওয়ার্ক সার্টিফিকেশন।
CATV হেডএন্ড সুবিধা
কেবল টেলিভিশন হেডএন্ড অপারেশন সিগন্যাল বিতরণের জন্য এফসি ডুপ্লেক্স সংযোগের উপর নির্ভর করে। নিকেল-প্লেটেড মেটাল হাউজিং ঘন তারের সাথে সরঞ্জামের ঘরে দীর্ঘ-স্থায়ীতা নিশ্চিত করে।
মিলিটারি এবং অ্যারোস্পেস কমিউনিকেশন সিস্টেম
FC সংযোগকারীরা প্রতিরক্ষা যোগাযোগ নেটওয়ার্কে সুরক্ষিত অপটিক্যাল সংযোগের জন্য কঠোর প্রয়োজনীয়তা পূরণ করে। স্ক্রু-লক মেকানিজম শক এবং কম্পনের অধীনে উচ্চ নির্ভরযোগ্যতা দাবি করে এমন পরিবেশ মেনে চলে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: কি FC সংযোগকারীকে LC বা SC সংযোগকারী থেকে আলাদা করে?
উ: FC সংযোগকারীরা একটি থ্রেডেড স্ক্রু-লক কাপলিং মেকানিজম ব্যবহার করে, যখন LC এবং SC সংযোগকারীরা পুল ল্যাচিং ব্যবহার করে-। স্ক্রু-লক নকশা কম্পন এবং দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়ার জন্য উচ্চতর প্রতিরোধ প্রদান করে, যা FC কে শিল্প ও টেলিকম কেন্দ্রীয় অফিস অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
প্রশ্ন 2: কেন এই FC প্যাচ তারের একটি ধাতব আবাসন আছে?
উত্তর: নিকেল-প্লেটেড মেটাল হাউজিং উচ্চ-সাইকেল মিলনের জন্য উন্নত স্থায়িত্ব প্রদান করে, আরও ভালো ইএমআই শিল্ডিং, এবং প্লাস্টিকের হাউজিংয়ের তুলনায় উন্নত যান্ত্রিক সুরক্ষা প্রদান করে। পেশাদার-গ্রেড ইনস্টলেশনে ব্যবহৃত FC সংযোগকারীর জন্য এই নির্মাণটি আদর্শ।
প্রশ্ন 3: এই FC/UPC ডুপ্লেক্স তারের সাধারণ সন্নিবেশ ক্ষতি কী?
একটি: এই তারের অর্জন পরীক্ষা করা হয়সন্নিবেশ ক্ষতি 0.20dB এর চেয়ে কম বা সমানপ্রতি মিলিত সংযোগকারী জোড়া, দীর্ঘ-দূরত্ব এবং উচ্চ-ব্যান্ডউইথ ট্রান্সমিশনের জন্য ন্যূনতম সংকেত ক্ষয় নিশ্চিত করে৷
Q4: FC/UPC কি FC/APC সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ?
উঃ না।ইউপিসি (আল্ট্রা ফিজিক্যাল কন্টাক্ট) এবং এপিসি (কোণ শারীরিক যোগাযোগ)সংযোগকারীর বিভিন্ন ফেরুল জ্যামিতি আছে। UPC এবং APC মিশ্রিত করার ফলে উচ্চ ক্ষতি এবং সম্ভাব্য ক্ষতি হবে। সর্বদা পোলিশ প্রকারের সাথে মেলে।
প্রশ্ন 5: 2.0 মিমি তারের ব্যাস কী নির্দেশ করে?
উত্তর: 2.0 মিমি বাইরের জ্যাকেট ব্যাস বোঝায়। এটি একটি স্ট্যান্ডার্ড ইনডোর তারের আকার যা ফাইবার কোরের জন্য পর্যাপ্ত সুরক্ষা সহ রাউটিংয়ের জন্য নমনীয়তার ভারসাম্য বজায় রাখে।
প্রশ্ন6: এই ডুপ্লেক্স কেবলটি কি দ্বিমুখী একক-ফাইবার ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে?
উত্তর: এটি একটি ডুপ্লেক্স কেবল যার দুটি পৃথক ফাইবার রয়েছে-একটি ট্রান্সমিট করার জন্য এবং একটি স্ট্যান্ডার্ড ফুল-ডুপ্লেক্স সিস্টেমে গ্রহণের জন্য৷ একক-ফাইবার দ্বিমুখী (BiDi) অ্যাপ্লিকেশনের জন্য, কসিমপ্লেক্স তারWDM transceivers সঙ্গে প্রয়োজন হবে.
প্রশ্ন 7: এই এফসি ডুপ্লেক্স প্যাচ তারের জন্য কোন পরিবেশ উপযুক্ত?
উত্তর: অপারেটিং তাপমাত্রা পরিসীমা -20 ডিগ্রি থেকে +70 ডিগ্রি। এটি টেলিকম রুম, ডেটা সেন্টার, টেস্ট ল্যাব এবং সরঞ্জাম ক্যাবিনেটে অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে। বহিরঙ্গন বা কঠোর পরিবেশের জন্য, অতিরিক্ত সুরক্ষা প্রয়োজন হতে পারে।
Hot Tags: FC/UPC থেকে FC/UPC একক-মোড 9/125 ডুপ্লেক্স ফাইবার প্যাচ কর্ড, চায়না FC/UPC থেকে FC/UPC একক-মোড 9/125 ডুপ্লেক্স ফাইবার প্যাচ কর্ড নির্মাতারা, সরবরাহকারী, কারখানা
